では本日の本題です。

昨日からご紹介している、

ビラーゴ250(3DM)の充電不良を修理してみよう!

ですが、今日は後編の最終回となります。

前回の記事、および以前ご紹介した記事は以下のリンクよりご覧頂けます。

【前編】ビラーゴ250(3DM)の充電不良を修理してみよう!

ビラーゴ250のシート下から白煙モクモク!!

さて、前回までは確か

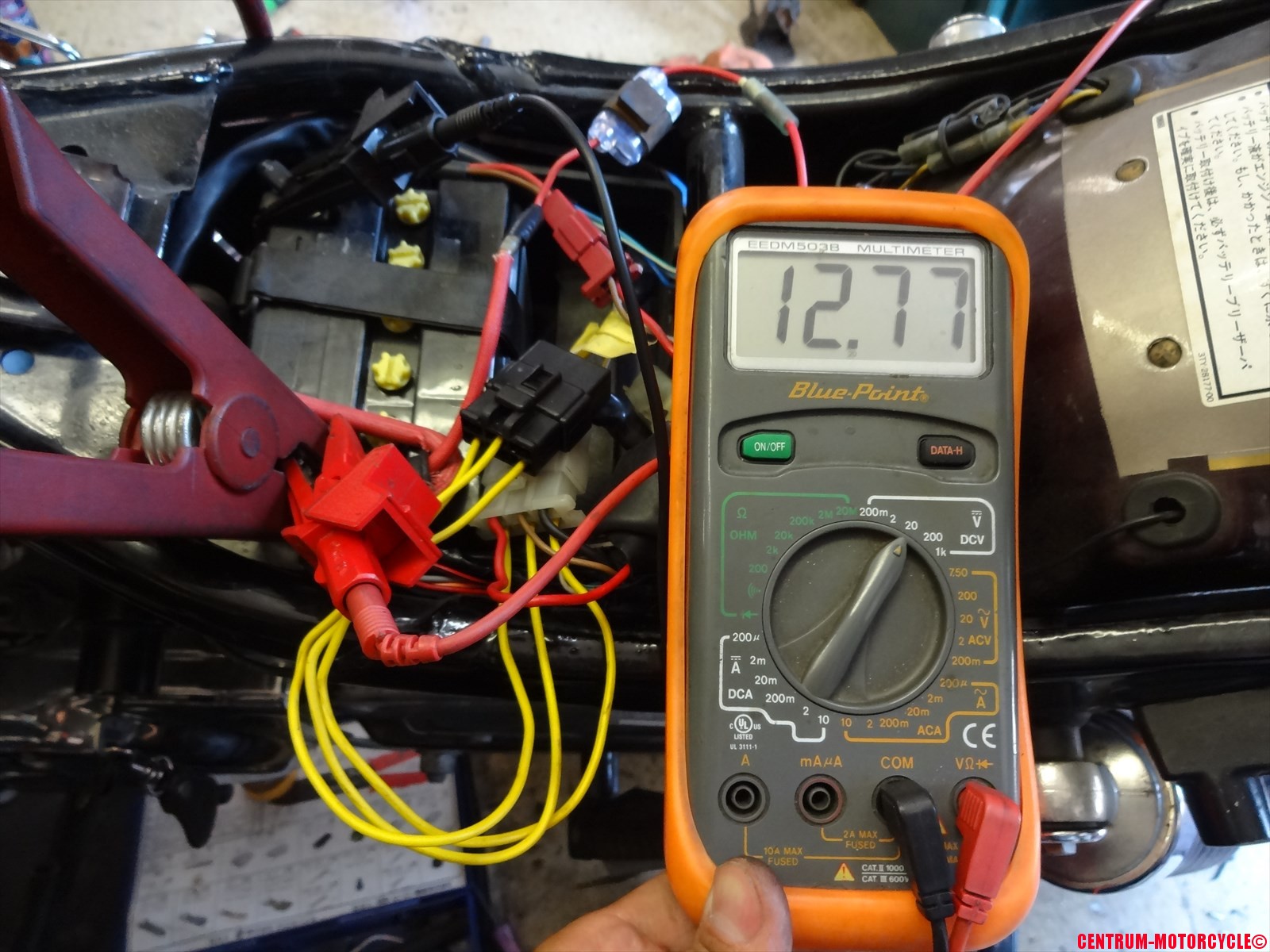

アース接続後の発電容量

そうそう、アース線を引きなおしたけど、結局充電量が不足しているので

レギュレターを発注したって所まででしたね。

今日はこの続きをご紹介していきます。

新しいレギュレターを取り付けていく前に、

古いレギュレターを車体から取り外していきましょう。

新しいレギュレターは左側サイドカバー内側に装着するので、

古いレギュレターを取り外さなくても装着は可能ですが、

残していても仕方有りませんので撤去します。

左側サイドカバー付近からレギュレターの配線をこんな感じで引き抜いておきます。

配線を引き抜いておく

さらにチェーンカバーも取り外します。

チェーンカバーを取り外すとレギュレターが見えますね。

ちょうどバッテリーボックスの底部に取り付けられています。

古いレギュレター

見えている固定ボルト1本を取り外しておきましょう。

まだコレだけではレギュレターは取り外すことが出来ません。

固定ボルトを取り外す

次は右側サイドカバー下部から覗き込んだところに

固定ナットが有ります。

レギュレターの固定ナット

2ヶ所有りますので両方ともT型レンチなどで取り外しておきます。

ナットを取り外す

写真がピンボケなのは、この時ちょうどデジカメを修理に出していて

古いデジカメを使用していたんですよ。。

もう、ピント調整もうまくいかないし、電池は持たないし・・・。

今はもちろん修理からデジカメが帰ってきていますので、

最高の画質で撮影しておりますのでご安心を♪

ナットを取り外すと、左側に向かって古いレギュレターが取り外せます。

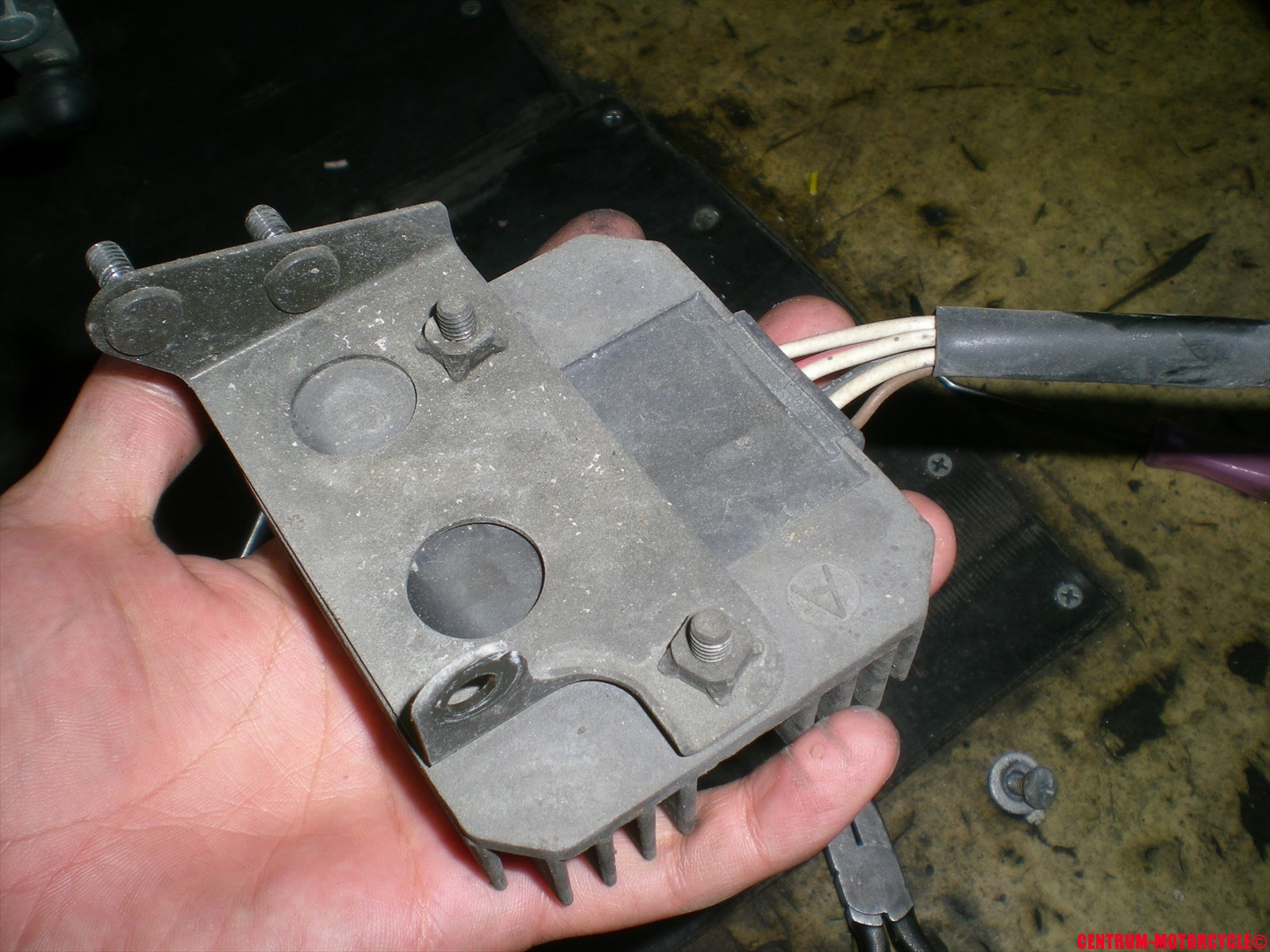

で、これが取り外した古いレギュレターですね。

取り外したレギュレター

TW200などに装着されている、フィン無しの

四角いレギュレターと違い、フィン付きの大型レギュレターですね。

いや、ビラーゴ250は年式によって取り付けられているレギュレターの

種類が異なっています。

これは中期かな?

どうだっけ?

ま、いっかww

どちらにせよ、

どれもコレも使いもんにならぬ。

んで、メーカーも知らん振り~って訳にはいかないんで、

対作品を出し続けてきた結果、

過去の車両も含め全てのビラーゴ250において

レギュレターの部品番号の変更となっています。

んでこれが最新モデルww

新しいレギュレター

もうこれ以上レギュレターの形状変更とか仕様変更とか

出ませんよーにw

※取り付ける年式によって車体側カプラ形状が異なっているので、

6Pカプラの変更が必要な場合がありますのでご注意下さい。

んでレギュレターを左側サイドカバー内側に固定します。

レギュレターを固定する

中央にアース線を取り付けます。

で、ボディ側にあと2ヶ所ボルト固定する必要が有りますが、

右上の穴位置部分での取り付けの為のステーが・・・

販・売・終・了

えw

マジですか。

でもまぁ、中央のアース部分と左上が固定できているので十分ですが。

んで、メインハーネスのカプラをレギュレターに差し込んでっと。

カプラを差し込む

さぁ・・・エンジンをかけて確認してみますか。

ドキドキ

正常な充電量

おおおぉっ!!

これですよ、コレ。

アイドリング状態で13.38Vの出力。

エンジン回転数を上げて、しっかりと14V台で

レギュレートされているか(過充電確認)確認し、

これも問題無しでした。

※新品なので当然ですがw

ヨシヨシ。

あとは保護テープを剥いたメインハーネスや

造り替えた配線の保護を行ないます。

まずはメインハーネス内部で窮屈に巻き付けられていた

レギュレターとジェネレータを接続している造り替えた配線を

適所テープで纏めてっと。

※纏めるのもそうですが、どちらかというとこの後取り付ける

コルゲートチューブの末端部で配線を傷つけない為の措置です

テープで纏める

ここのコルゲートチューブを入れます。

コルゲートチューブを入れる

末端部分を保護テープで巻いてずれないように処置しておきます。

末端部を処置しておく

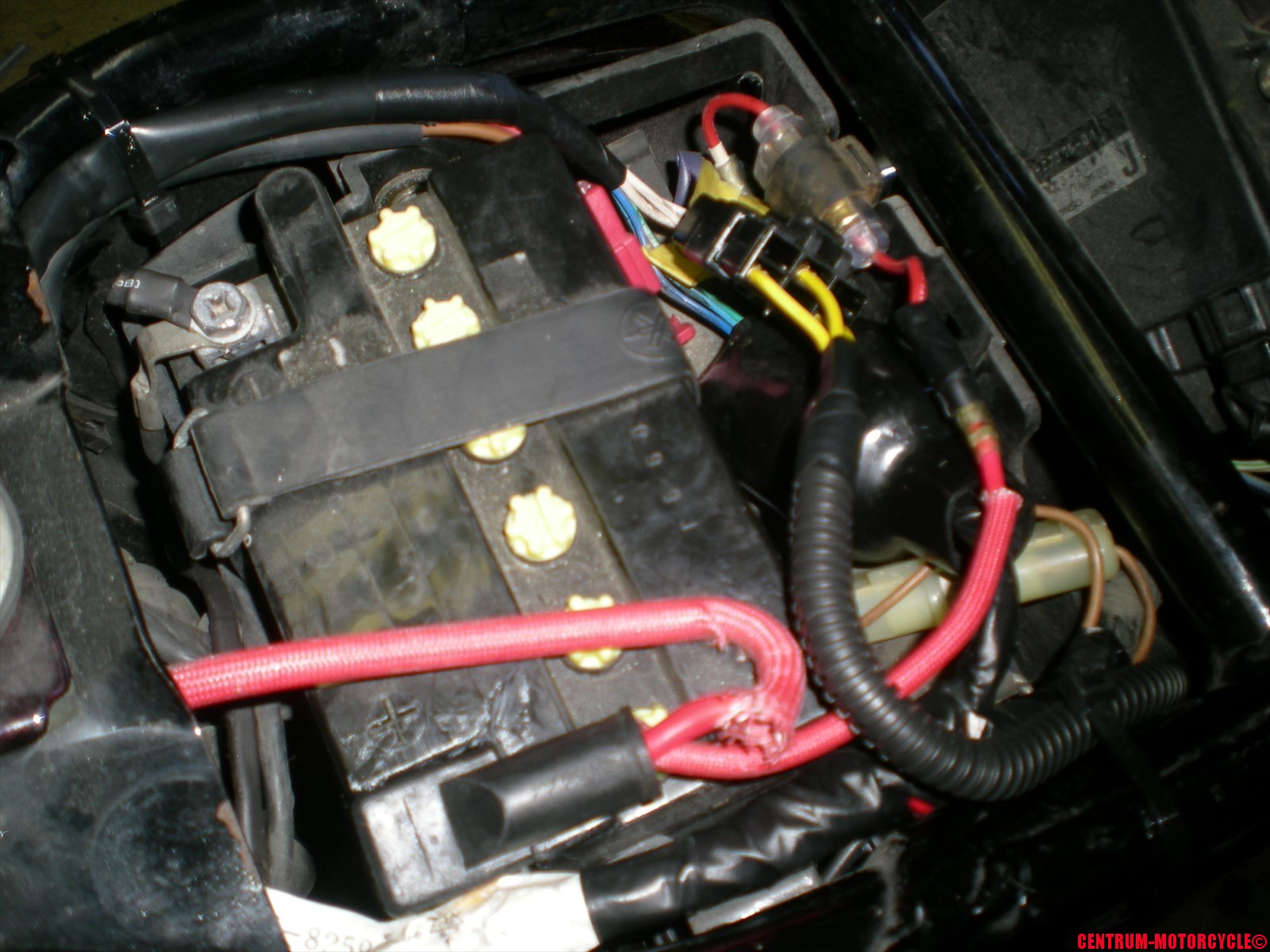

あとは各配線に負担が掛からないワイヤリングを行なって収めます。

ワイヤリングして収める

ジェネレータからの配線カプラと車体側配線カプラ、

レギュレター部、それぞれのカプラは接続前に

必ずシリコングリスを充填しておきましょう。

※発熱対策です

シリコングリスを充填しておく

取り外してあるチェーンカバーなどを全て取り付けたら、

ビラーゴ250の充電不良の修理作業は完了です♪

今回も最後まで見ていただきありがとうございました。

明日は、同車両のフロントブレーキパッドの交換作業をご紹介予定ですので

お楽しみにっ♪

【追記】

バッテリーは最終的に比重計測、および無負荷状態での

コンディションが悪かった為交換となりました。
