では本日の本題です。
昨日から始まった
フォルツァZ（MF08）のFコードエラーを修理してみよう！
ですが、本日は第2回目となります。
前回の記事は以下のリンクよりご覧頂けます。
■【第1回】フォルツァZ（MF08）のFコードエラーを修理してみよう！
さて、前回までは確か
テールランプ下の細いカウリングを取り外した所まででしたね。
今日はこの続きをご紹介していきます。
サイドカウルも取り付けボルトを外してから取り外します。
ちょうどエンブレム真裏にツメがあって、
ラバーブッシュに差し込まれていますのでうまく引き抜きましょう。
次にサイドロアカウルも取り外していきましょう。
サイドスタンド付近に固定ボルトを取り外してっと。
次はタンデムステップを取り外しましょう。
ボルト穴を覆っているキャップを取り外してっと。
中のボルトを取り外すと、こんな風にタンデムステップ部分が取り外せます。
次はフロントタイヤ側から固定しているボルトを
2ヶ所取り外していきます。
フロアマットを剥がしてから、ワンタッチピンとボルトを
取り外してからサイドロアカウルを取り外します。

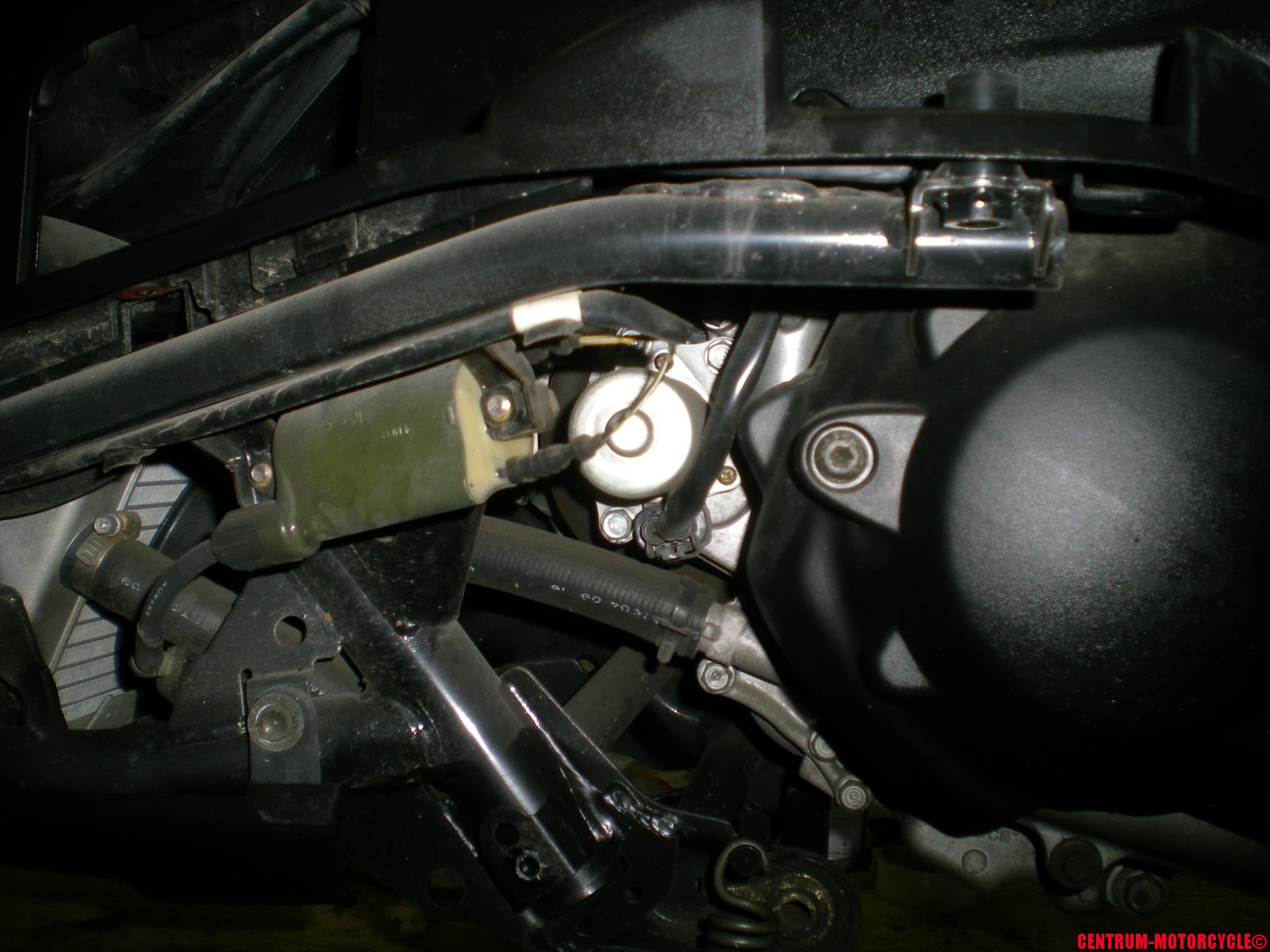

サイドロアカウルを取り外すと、次の点検場所である
制御モータなどが見えますね。
んでこれがレシオコントロールユニットと言われる部品です。
レシオコントロールユニットから、黒い５Pカプラを取り外します。
※制御モータ用カプラです
取り外したレシオコントロールユニットの５Pカプラの
ワイヤーハーネス側、下記端子間で入力電圧を測定する。
赤/黒(＋) － 緑(マイナス)
バッテリー電圧がある場合は次の確認作業へ進みます。
写真の様にバッテリー電圧が確認できない場合は、
・赤/黒線の断線、または接触不良
・緑線の断線、または接触不良
となります。
５Pカプラは取り外したままで、次の確認作業に進みます。

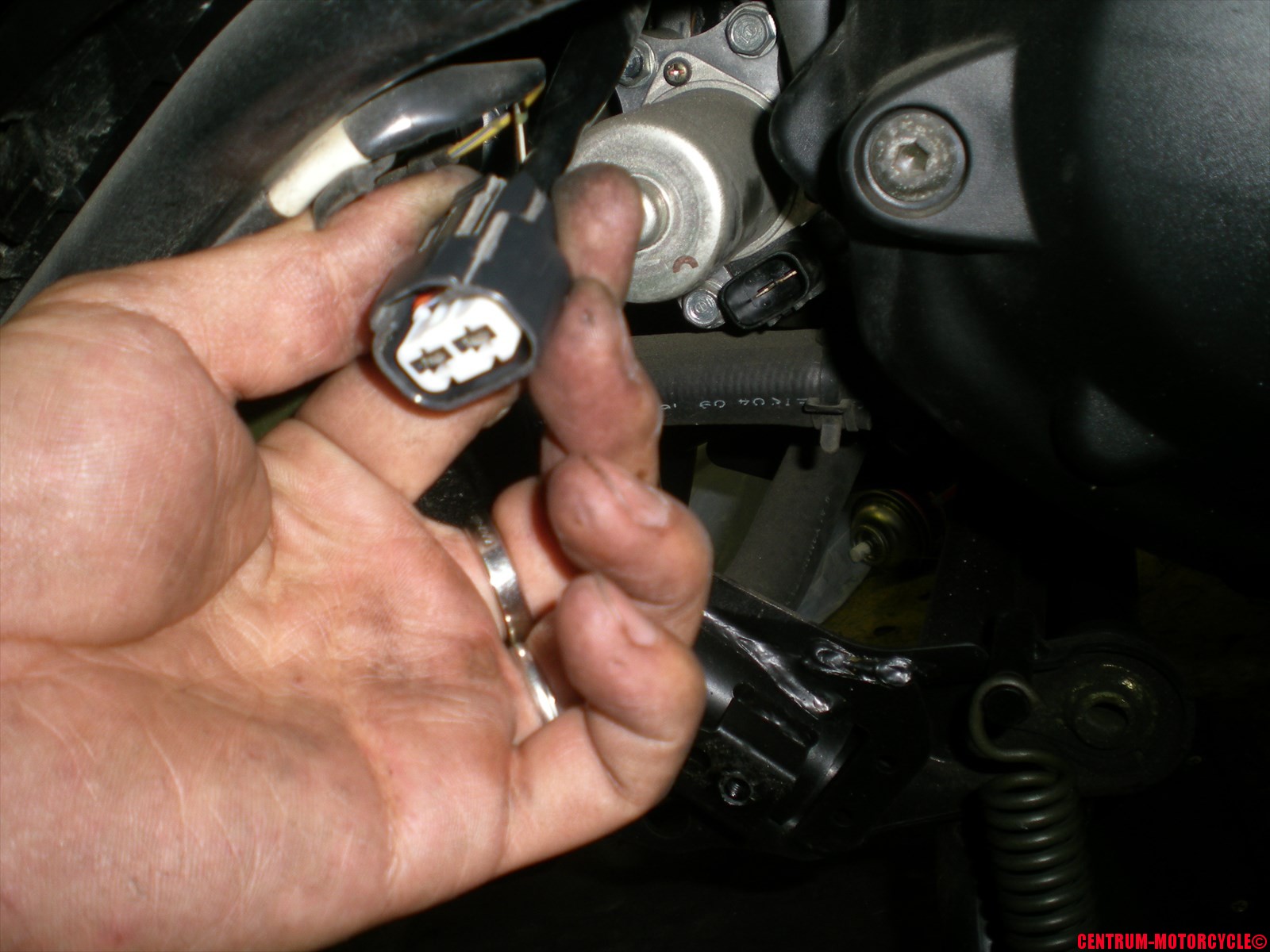

制御モータから2Pカプラを取り外します。
レシオコントロールユニット5Pカプラと、制御モータ2Pカプラ間の
下記配線の導通を確認しましょう。
黒/白 － 黒/白
緑/赤 － 緑/赤
2点間に導通があればここは問題ありませんので、次の確認作業に進みましょう。
導通が無い場合は、
・黒/白の断線、または接触不良
・緑/赤の断線、または接触不良
となりますので確認してください。
次の確認作業は、レシオコントロールユニット５Pカプラと
制御モータ２Pカプラをそのまま取り外した状態で、
レシオコントロールユニット５Pカプラのワイヤーハーネス側で
下記端子とボディアース間の導通を点検します。
黒/白 － ボディアース
緑/赤 － ボディアース
導通がある場合は
・黒/白線の短絡（ショート）
・緑/赤線の短絡（ショート）
となります。
ショートしている部位を探して修理して再度確認しましょう。
ボディアースとの導通が無い場合は次の作業に進みます。
次は制御モータの導通点検です。
サービスマニュアルでは制御モータの取り外しが書かれていますが、
今回は取り外さずに点検します。
制御モータ２Pカプラの端子間で導通を点検します。
導通があれば制御モータは正常ですので、次の確認作業に進みます。
導通が無い場合は、制御モータの不良となります。
※交換する前に内部を分解して確認する事をオススメします。
次の確認作業は、制御モータの作動点検ですが
この点検項目はちょっと飛ばします。
※後ほど確認しますので
で、次からは駆動部分の点検などがありますので
プーリーカバーを事前に取り外していきたいと思います。
ですが、記事の都合上今日はここまでとします。
この続きはまた明日の記事でご紹介します。
