では本日の本題です。

まずは車両のご紹介から。

中国ヤマハ シグナスZ

中国ヤマハ シグナスZですね。

先日リヤタイヤの交換をご紹介した車両の追加作業です。

フロントブレーキパッドが摩耗限界を迎えていますので、

リヤタイヤと一緒に交換のためにご入庫頂きました。

まずはフロントブレーキキャリパーを取り外していきます。

ブレーキキャリパーを取り外す

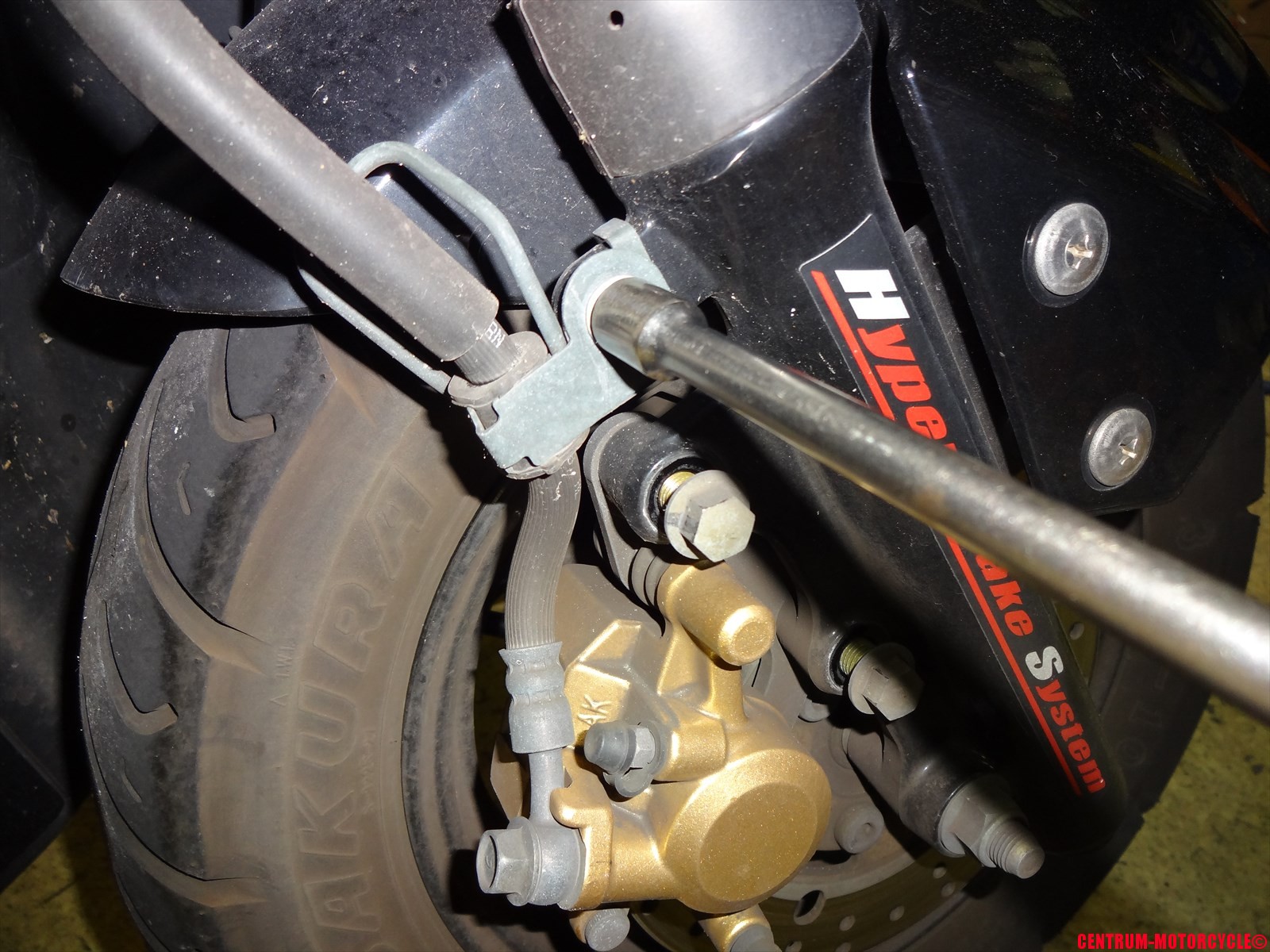

ブレーキホースをクランプしているステーも

フォークに固定されていますので、取り外しておきましょう。

ステーのボルトも取り外しておく

んで取り外したブレーキキャリパーひっくり返して

ブレーキパッドの状態を確認してみます。

ブレーキパッドの状態

ではブレーキパッドを取り外していきましょうか。

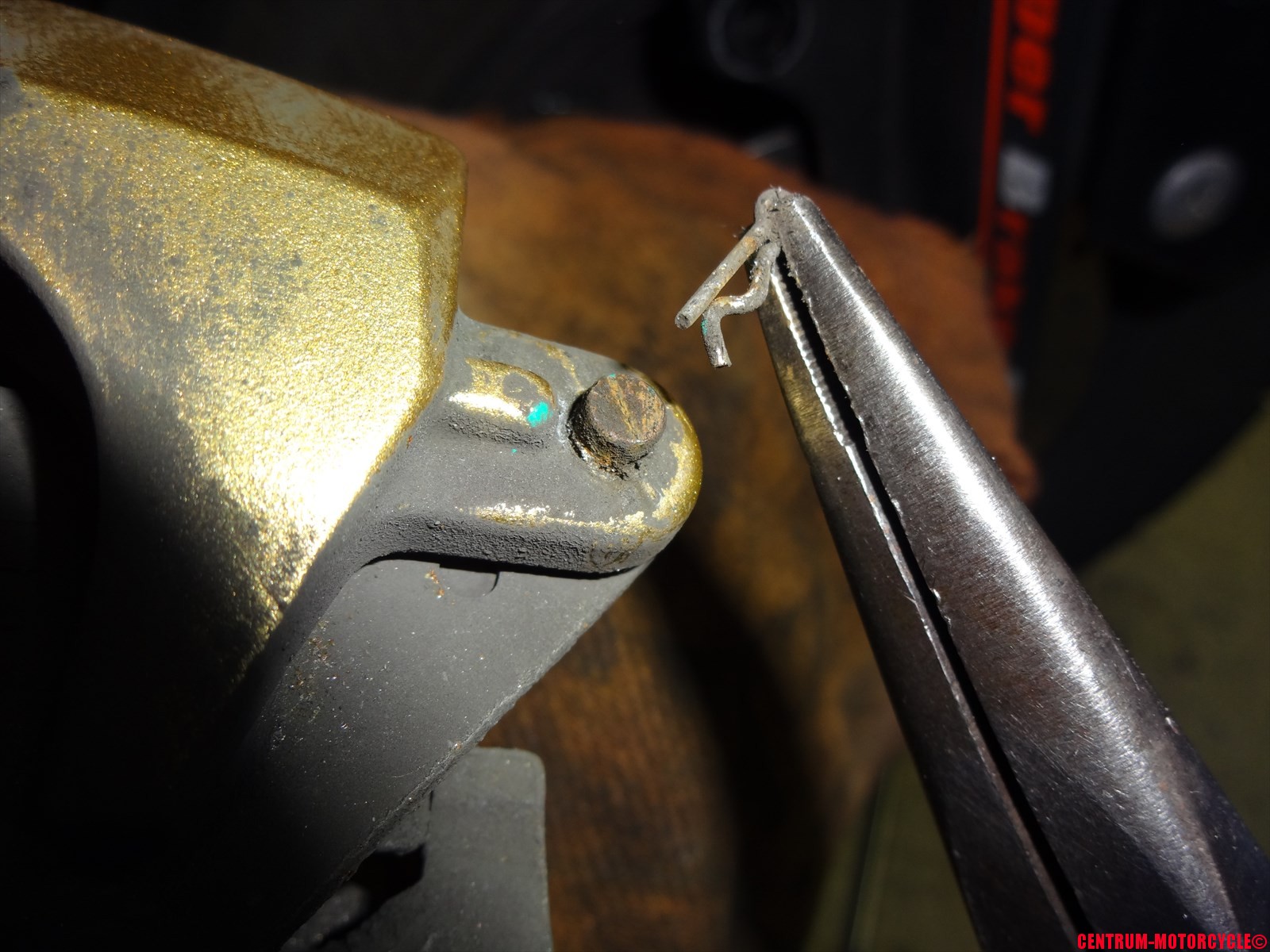

パッドピンを固定しているベータピンを取り外します。

ベータピンを取り外す

内側にももう1本、計2本のベータピンで

パッドピンが固定されていますので取り外しましょう。

内側のベータピン

ベータピン2本取り外すと、パッドピンを抜くことが出来ます。

パッドピンを取り外す

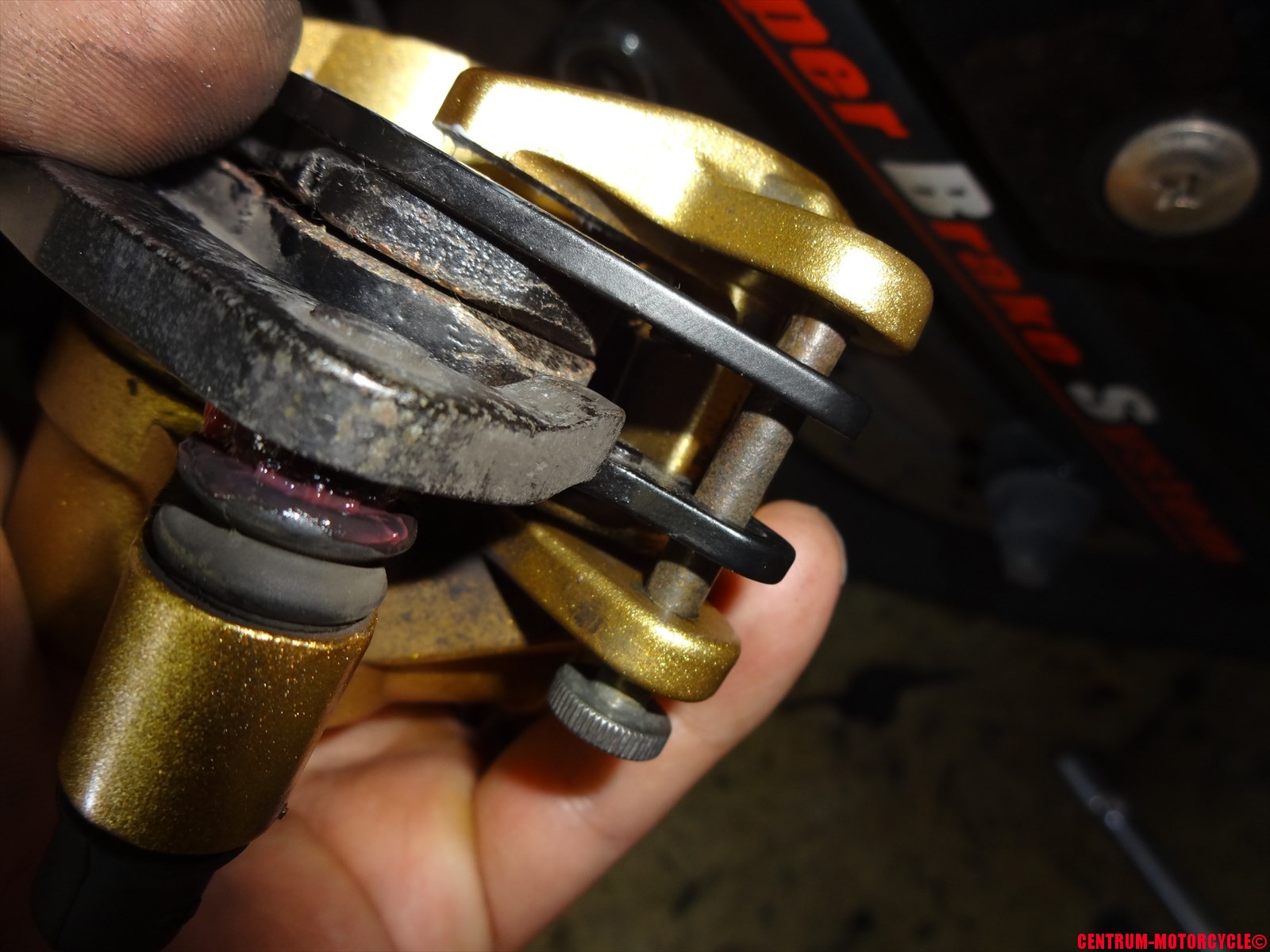

パッドピンを取り外すと、ブレーキパッドも

こんな感じで外れます。

ブレーキパッドを取り外した

次はキャリパーサポートをキャリパーから取り外します。

キャリパーサポートをキャリパーから取り外した

ピストンの状態はというと・・・

ピストンの状態

汚れたピストンを真鍮ブラシを使用して

表面の汚れを落としていきます。

真鍮ブラシで擦る

裏側を磨く時は専用工具でピストンを回します。

専用工具でピストンを回す

ピストンを回して全周キレイに磨き上げましょう。

んでこれが磨き終えた状態です。

磨き終えた

磨き終えたピストン表面にシリコングリスを

薄く塗り広げていきます。

シリコングリスを塗る

シリコングリスを塗りおえたら、ピストンを押し戻します。

ピストンを押し戻す

ピストンを押し戻してから、パッドを押さえている

金具を取り外して磨き上げておきましょう。

磨いておく

取り外してあるキャリパーサポートは

予め水洗いしてキレイに汚れを落としておきます。

水洗いしたキャリパーサポート

キャリパー側のキャリパーサポートのスライドピンが

入る部分を綿棒などを使用して内部を掃除しておきます。

内部を清掃する

スライドピンにグリスを塗っておきます。

スライドピンにグリスを塗っておく

グリスを塗ったキャリパーサポートをブレーキキャリパーに

取り付けます。

キャリパーサポートを取り付けた

これでキャリパー側の準備は完了しました。

次は新品のブレーキパッドです。

新品のブレーキパッド

いつも通り取り付ける前に、予め鳴き防止のために

角を全て削り落としておきます。

また、ディスクと最初に触れる部分は深く斜めに削り落としておきましょう。

角を落としておく

削り終えたらエアーブローしてから、

バックプレートに鳴き止めグリスを塗っておきます。

鳴き止めグリスを塗っておく

ブレーキパッドをキャリパーに取り付けて、

ブレーキパッドを取り付ける

元通りパッドピンを入れて固定します。

パッドピンを入れて固定する

ベータピンも忘れずに2本入れて固定しておきましょう。

ベータピンを入れる

これでブレーキパッド交換作業は完了です♪

あとは元通り車両に取り付けてっと。

車体に取り付けた

ピストンを完全に押し戻してありますので、

必ず作業後はタッチが出るまでブレーキレバーを

握っておくのをお忘れ無く。

ブレーキレバーを握っておく

以上でシグナスZのブレーキパッド交換作業は完了です!
