では本日の本題です。

昨日からご紹介している

ヴォーグのクラッチディスク交換とベルト交換をしてみよう!

ですが、本日は後編の最終回となります。

さて、前回までは確か

洗車完了

バリエーターを分解して、エンジンの洗浄が

終わった所まででしたね。

今日はこの続きをご紹介していきます。

取り外した部品は、汚れの度合いに応じて

洗浄油で洗うなり、パーツクリーナーで拭き取るなり

事前に行っておきましょう。

では逆の手順で組み戻していきましょう。

まずはクランクシャフトの形状に内側が切られている

特殊な形状のワッシャを入れていきましょう。

特殊な形状のワッシャ

次にアウタークラッチを取付けます。

クランクシャフトにきちんとはめておきましょう。

アウタークラッチを取付ける

アウタークラッチの次はこのワッシャ。

ちょっと大きめのワッシャですね。

大きめのワッシャ

次にプーリー部ですが、ここはこんな風に

あまりにも汚れが酷いので・・・

プーリー部の汚れ

洗浄油で・・・と思いますが、イケマセン。

クラッチシューが付属しているので、分解してから

洗浄するならまだしも、そのまま洗浄しないようにご注意を。

んでこれがキレイに洗浄が終わった状態ですね。

洗浄後のプーリー部

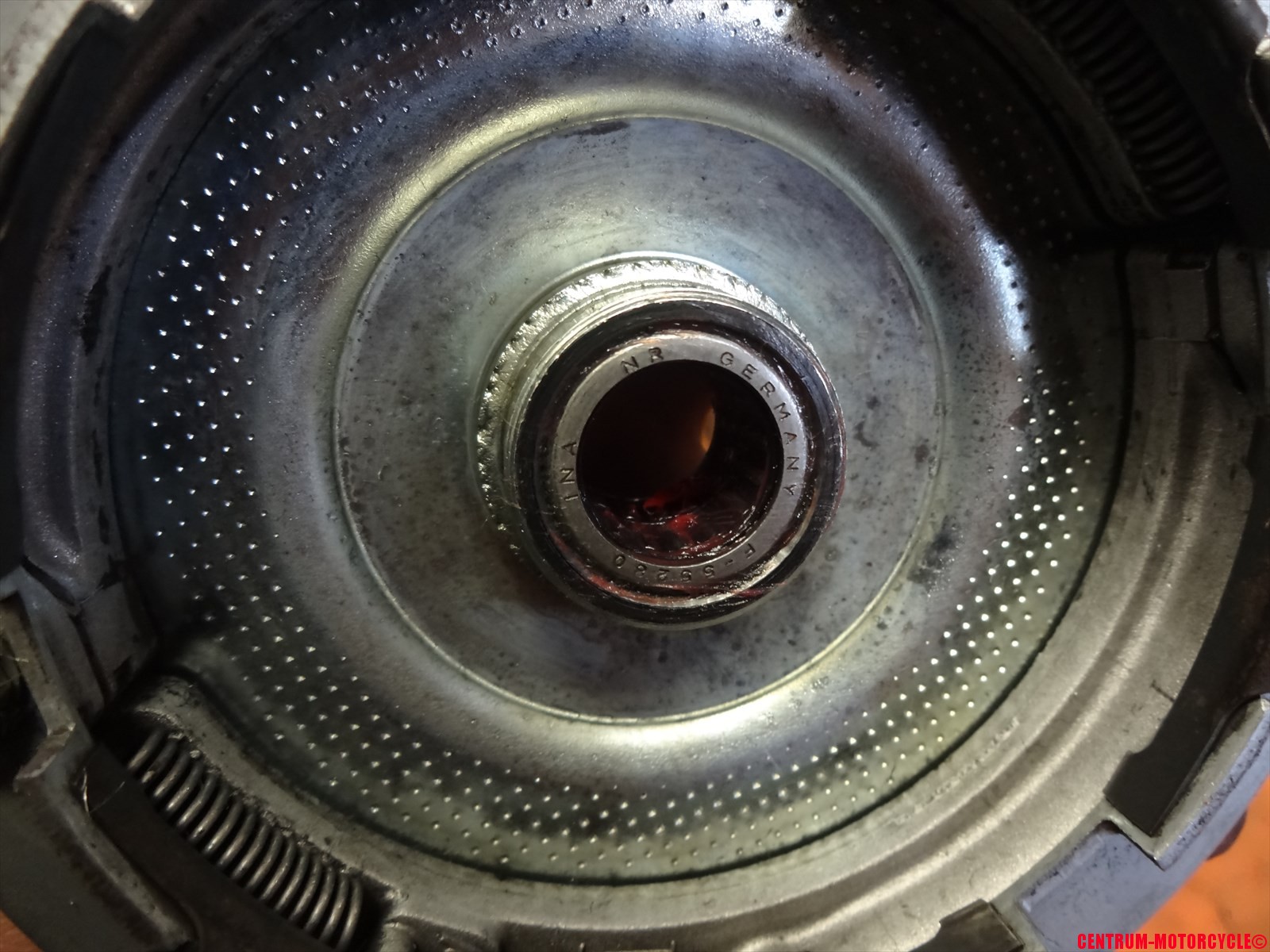

プーリー部のベアリングに予めグリスを入れて

指でベアリングを回してしっかり馴染ませておきます。

グリスを塗っておく

次にプーリーボスを差し込みます。

このとき、余分に押し出されたグリスは拭き取っておいて下さい。

プーリーボスを入れておく

さぁ次はクラッチ周辺の部品をプーリー部に

組み付けていきますが、予めやっておくべき作業があります。

ボールを挟み込んでいるパーツで、クラッチディスクとの

接触するパーツはクラッチディスクとの接触によって

表面が摩耗していたり、焼きが入ってしまっている場合がありますので

予めオイルストーンでクラッチディスクとの当り面を研磨しておきましょう。

オイルストーンで研磨する

んでこれが研磨完了後。

研磨完了

こうして磨いてあげると、クラッチの食い付きも良くなり、

さらに長く使ってあげることが出来ます。

さぁ磨き終えた部品を組んで行きましょう。

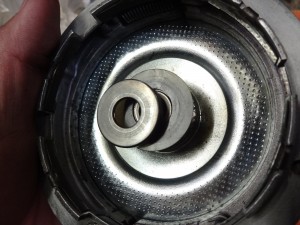

まずはプーリーボス部にカラーとナイロンワッシャをセットしてっと。

ナイロンワッシャとカラー

ちなみに、お碗型のこのカラーはこの向き・・・つまり、

プーリーボスがお碗にはまる形で取付けるのは

違いです!!

正しくは、凹んでいる側をクラッチディスク側を向くように取付けましょう。

次はプーリー部にボールの座金をおいて

ボールを凹み部に置いていきます。

ボールを置いていく

それから、先ほど研磨したプレートを乗せます。

プレートを乗せる

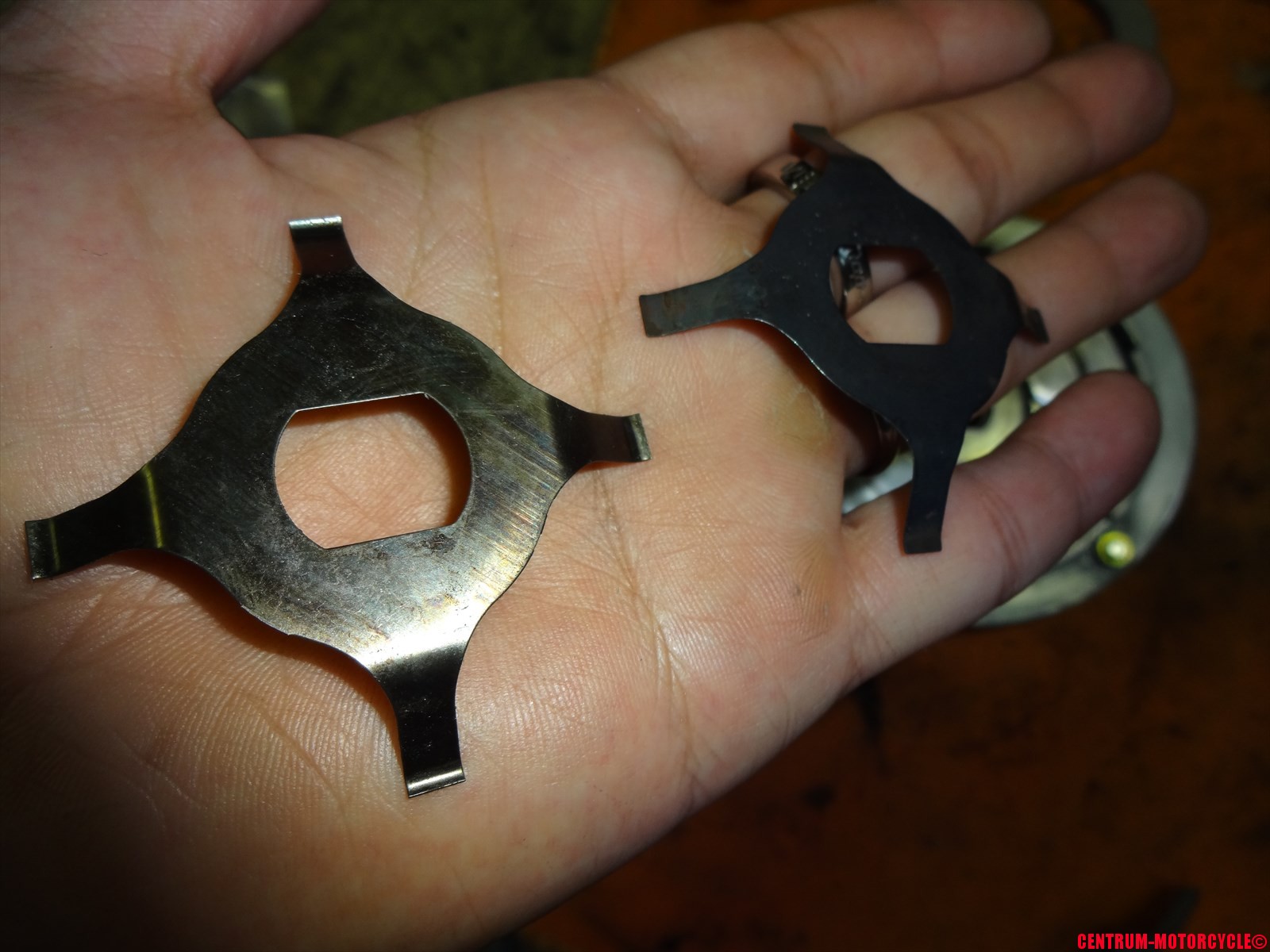

で、今これ指で持っているのが

アイドリング時にクラッチを切る役割をしている

人手型のスプリングワッシャですね。

今回は新品2枚重ねで使用します。

2枚使用する

このスプリングの効きが悪いと、クラッチミートが

早くなりすぎてしまい、場合によっては新車でも

このスプリングを2枚重ねにして対応しなければならない時があります。

※80%ぐらいの確率で施工します

ご自身のヴォーグを分解されたことがある方なら、

一度は見たことがあると思いますが、ほぼほぼ、

ほとんどの車両がパーツリストに載っている使用枚数とは

違う構成で組み付けられていると思います。

このスプリングの足の曲げ方1つで、クラッチミートのタイミングが

変わってきますので、非常に大切な部品です。

あっもちろん、クラッチディスクの磨耗具合も確認しておくことが大切です。

最後に新品のクラッチディスクをプーリーに乗せてっと。

クラッチディスクを取付ける

説明をする為にスプリングをプーリー部に乗せていますが、

実際エンジンに組み戻す際は、スプリングはクランクシャフト側に

予めセットしてからプーリー部を組みましょうね♪

プーリー部をエンジンに取付けていきますが、

人手型のスプリングの向きと、プーリー内部の

ボールが載っているパーツの向きをしっかり合わせてから

エンジンに入れていきましょう。

きちんと合わさっていないと、ナットを締め付けた際に

部品を破損してしまったり、クラッチが正常に作動しないなど、

トラブルとなります。

この作業だけはね、とにかく何度もはめては外して・・・またはめて・・・の

繰り返し作業です。

何度ヤッテも心配で仕方ないですわ。

プーリーを組み付ける

指先で人手型のスプリングが、型にパチッと

はまり込んだあの感触を覚えるしか無いですね。。

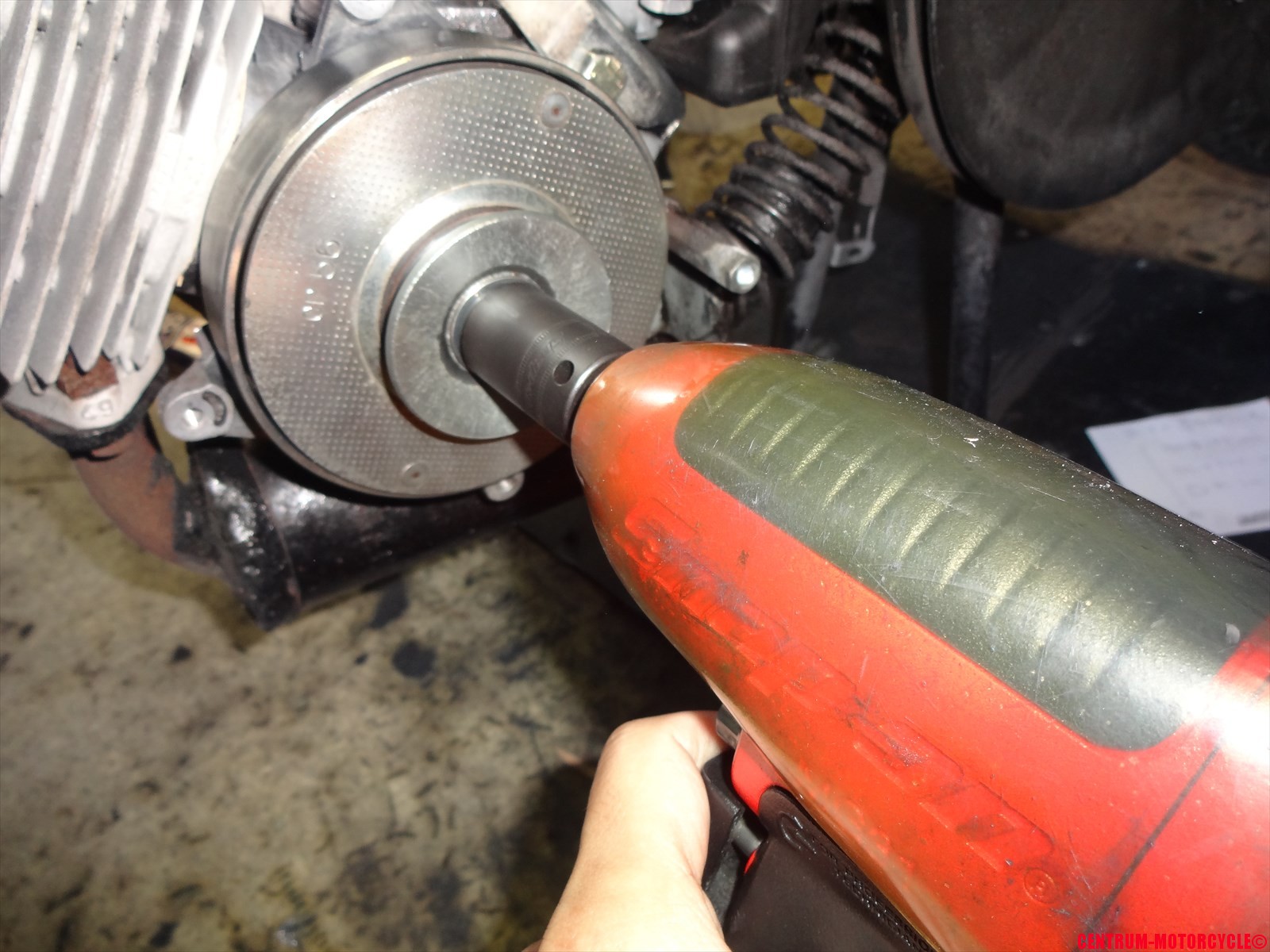

センターナットを予め指である程度締め込んでから、

最後にインパクトレンチで締め込みます。

インパクトレンチで締め込む

組み付けに問題がある場合は、

手でナットをある程度締め込んだ段階でプーリーが

空転しなくなりますのですぐに判別が可能です。

空転するか確認する

プーリーが正常に動作するのを確認したら

次は新品のVベルトを準備してっと。

新品のVベルト

予めペダルを通してから、プーリーにベルトを掛けてます。

プーリー部に掛けてから

その後エンジンを後方へ押しながら、

自転車のチェーンを掛ける要領で、ドライブプーリー上側に

ベルトを掛けて、あとはドライブプーリーを回転させれば

勝手にベルトが掛かります♪

ベルト取付完了

さぁ作業もいよいよ終わりですよ~。

この時点でエンジンを始動して、プーリーの動作、

クラッチの切れ具合を確認しておきましょう。

問題が無ければ最後にカバーを取付けてっと。

カバーを取付けた

以上でヴォーグのクラッチディスクとベルト交換作業は完了です♪

明日からはスプロケット前後、チェーン交換作業をご紹介しますね。

あと、ペダル、ドライブプーリー廻りの分解と整備作業もありますので

一緒に紹介していきますので、おったのしみに~♪
