では本日の本題です。

まずは車両のご紹介から。

タイホンダ スクーピー110i

タイホンダ スクーピー110iですね。

以前にも駆動系のオーバーホール作業を行った車両ですね。

いや、その時からスピードメーターケーブルが切れていて

すでに不動状態だったんですがね、

動系の部品と同梱されず3ヶ月待ち

ぐぬぅ。。。

って事で、前回の駆動系オーバーホールと別作業になったわけです。

では早速作業開始です。

スピードメーターケーブルは当然カウルの内側を通っているので

フロントカウルを取り外す必要があります。

まずはヘッドライト下部の固定ボルトを緩めます。

ボルトを緩める

2本あるうち、1本は取り外さずに置いておいて下さい。

最後に取り外しますので。

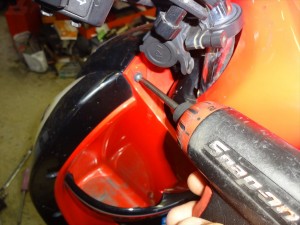

続いて内側からの固定ボルトを取り外していきましょう。

ハンドルポスト付近に左右1カ所ずつ。

ハンドルポスト付近

あとは左右のフチの部分の固定ボルトを取り外していきましょう。

内側からの固定ボルト

フロア部分との接続部にも固定ボルトがありますので、

忘れずに取り外しておいて下さい。

フロアとの接続部

あとフロントフェンダー側からも、後方に向かって

ボルトが入っていますので取り外しましょう。

フロントフェンダー側から

これで固定ボルトを全て取り外し終えましたね。

ヘッドライト下に残しておいた最後の1本を取り外してカウルを取り外しましょう。

最後のボルトを取り外す際は、カウルを支えておくのをお忘れ無く♪

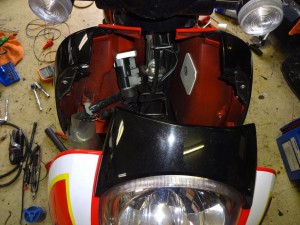

フロントカウルを取り外す

ヘッドライト配線が接続されていますので、配線カプラを取り外してから

カウルを取り外しましょう。

カウルを取り外した

カウルを取り外すとスピードメーターケーブルが見えますね。

スピードメーターケーブル

メーター側を覗き込むとスピードメーターケーブルの

取付部分が見えますね。

このままメーター廻りのカバーを取り外さずに工具を入れて

取り外すことが出来るか・・・・。

スピードメーターを覗き込んだ

細長いラジオペンチを差し込んで、メーターから

スピードメーターケーブルを取り外しましょう。

工具が入らない場合はあきらめてメーター廻りのカバーを取り外しましょう。

スピードメーターケーブルを取り外した

ケーブルのワイヤリングを忘れないように確認しながら

ホイール側へとメーターケーブルを取り外していきます。

ワイヤリングを確認する

次にホイール側のスピードメーターギヤボックスから

スピードメーターケーブルを取り外しましょう。

取り外し方法はこの小窓に見えているツメを細い物で

グッと押し込んでっと。

ツメを押し込む

結構強く押し込まないと外れないんですよね・・・。

だからって言って、あまりにも強く押しすぎるとギヤボックス側を

破損してしまう恐れがあるので、加減して押して下さい。

んでやっとこさギヤボックスからケーブルが抜けました。

ギヤボックスからケーブルを抜いた

取り外したスピードメーターケーブルを確認してみましょう。

スピードメーターケーブルが切れる時って、殆どの場合が

ギヤボックスから出てすぐの所ぐらいで切れるんですよね~。

メーター側で切れることって結構少ない事例でして。

取り外したメーターケーブル

で、新品のメーターケーブルを取り付けていきたい所ですが・・・

新品とは言え、薄くしか塗られていないグリスだけじゃ心許ないので、

グリスを追加で入れてあげましょう。

ケーブルを引き抜いてから、位置口付近にグリスを塗って、グリスに

ケーブルを絡めながら差し込んでいきます。

グリスが少なくなったら追加して、それをケーブル末端まで繰り返します。

どっぷりとグリスを塗る必要はありません。

薄くケーブルに絡ませながら入れて行きましょう。

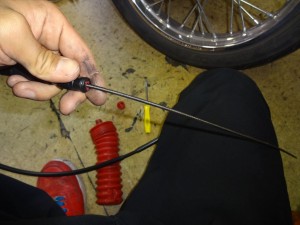

ケーブルを入れて行く

んでケーブルにグリスを通し終えました。

グリスを通し終えた

まずはホイール側にケーブルを取り付けてっと。

ケーブルを取り付ける

あとは元通りのワイヤリングでスピードメーターと接続します。

ワイヤリングを間違えるとハンドリングに影響が出たり、

スピードメーターケーブルが早々に切れてしまったり、

色々と不具合が出ますので、必ず元通りのワイヤリングで取り付けるように。

元通り取り付ける

これでメーターケーブルの交換作業は完了ですが、

カウリングを取り付ける前にホイールを回して

スピードメーターの作動を確認します。

メーターの作動確認

数ヶ月もの間動いていなかったスピードメーターが

ついに息を吹き返しました♪

いやぁ~メーターケーブル1本で随分と長くお待ち頂きました・・・。

今後も部品の供給で困りそうな雰囲気ですね。

とにかく、突然の故障はともかく、前もって交換すべき部品は

まとめて発注しておかないとドエライ迷惑が掛かってしまいますね。

輸入車に関わらず、

に1度は定期点検を受けましょう

定期点検が全てではありませんが、定期点検を受けることによって

トラブルの兆候を逃さずキャッチ出来る可能性が飛躍的に高くなりますので、

何も無くとも1年に1度は定期点検を受けることをオススメします♪

最後にカウリングを元通り取り付けてっと。

カウルを取り付ける

で、完成後の写真を撮影していないので、以上ですw

これでスクーピー110iのスピードメーターケーブル交換作業は完了です~♪
