では本日の本題です。

昨日、フロントタイヤを交換する様子をご紹介した

エストレヤのタイヤを交換してみよう!

ですが、今日はリヤ編となります。

フロント編は以下のリンクよりご覧頂けます。

【フロント編】エストレヤのタイヤを交換してみよう!

昨日もご紹介していますが念のため車両のご紹介です。

カワサキ エストレヤ

まずは現在のタイヤの状態から確認です。

リヤタイヤの状態

フロント同様に、センター部分のトレッドだけが極端に摩耗していますね。

スリップサインはどこへやら。

もうトゥルントゥルンになっています。

サイド部分はタップリ残っているのに。

リヤもフロント同じお客様によるお持ち込みのこちらの

タイヤに交換していきましょう。

交換するリヤタイヤ

IRC製 RS310ですね。

もちろん、フロントと同じくチューブレスタイプを使用します。

で、作業を始める前に気になる点を発見。

カバーが無い

チェーンテンショナーのカバーが有りませんやんw

これでどうやってチェーンを調整したら良いのやら。

って事で、これは部品入荷後に取り付けですね。

ということは、この部品が届くまではアクスルシャフトの本締めが出来ない。

と言うことになります。

では作業開始です。

アクスルシャフトに取り付けられている割ピンを取り外してから

アクスルナットを緩めます。

アクスルナットを緩める

アクスルナットを緩めたら、手のひらでナットを叩いて

アクスルシャフトを反対側に押し出します。

アクスルシャフトを叩く

手のひらで叩いても動かない時は、素直にプラスティックハンマーを

使用してアクスルシャフトを反対側に押し出しましょう。

なお、手で押しても動かないアクスルシャフトの場合、

シャフトが錆びていることが多いので、取付時には状態を見て交換なり、

表面を軽くペーパーがけしてから再使用するなりしてくださいね。

次にブレーキロッドとトルクロッドを固定している

ボルトナットを取り外しましょう。

ブレーキロッドを取り外す

で、このままいつも通りするする~っとアクスルシャフトを

抜き取りたい所ですが・・・

サイレンサーと被っている

サイレンサーの出口付近とアクスルシャフトの出てくる場所が

微妙に被っているので、このまま取り外すとサイレンサーに

傷が付いてしまう可能性が有りますのでサイレンサーを取り外しましょう。

結構簡単に取り外せますので、めんどくさくっても

キズを付けてしまったり、あとからやっぱり外れないって事で

サイレンサーを取り外すぐらいなら、初めから取り外してしまいましょう。

急がば回れ。

これですよ、これ。

本当にオートバイの整備をしているとしみじみ心にしみる言葉です。

分かっていても、なかなかねぇ・・・人間ってば楽をしたがる生き物なので。

ついつい手間を考えて端折ってしまう事が多々。

出来る限り端折らずに作業もブログもやっているつもりなのですが、

実際は困難が多い現実・・・。

おぉっと、ちょっと話がそれましたね。

本筋に戻します。

サイレンサーを取り外すにはまず、タンデムステップごと取り外します。

タンデムステップを取り外す

あとはサイレンサーとエキゾーストパイプのジョイント部にある

バンドを緩めれば、サイレンサーがスポッ♪と外れます。

サイレンサーを取り外したら、アクスルシャフトを抜き取りましょう。

んでこれが抜き取ったアクスルシャフトとカラーですね。

アクスルシャフト

アクスルシャフトを取り外すと、ホイールが自由に動くようになりますので

チェーンをスプロケットから取り外して、一時スイングアーム上に待避させておきましょう。

待避させておく時はスイングアームに傷が付かないようにタオルなどで保護しておくこと。

チェーンを避けておく

ドラムパネルを落っことさないように注意しながら、

ホイールをスイングアームから抜き取ってきましょう。

ホイールを抜き取る

ホイールの取り外しが完了したので、ここからは

タイヤを交換していく作業です。

タイヤを交換していく前に、予めスプロケットハブは

作業の邪魔になるので取り外しておきましょうね。

ハブダンパーは無理に外す必要は無いですが、

すぐに外れてしまう場合は外してしまいましょう。

スプロケットハブを取り外した

まずはチューブの空気を抜き取ります。

空気を抜く

エアバルブを取り外して空気を抜いたら、バルブ部のナットを

緩めて、グイッと内側に押し込んでおきましょう。

バルブを押し込む

フロント同様にチューブタイプのタイヤは、足で押すぐらいの力で

ビードが落ちますので、ビードを落としてからタイヤレバーを使用して

エアバルブ側からビードを起こしていきましょう。

ビードを起こしていく

んっ?

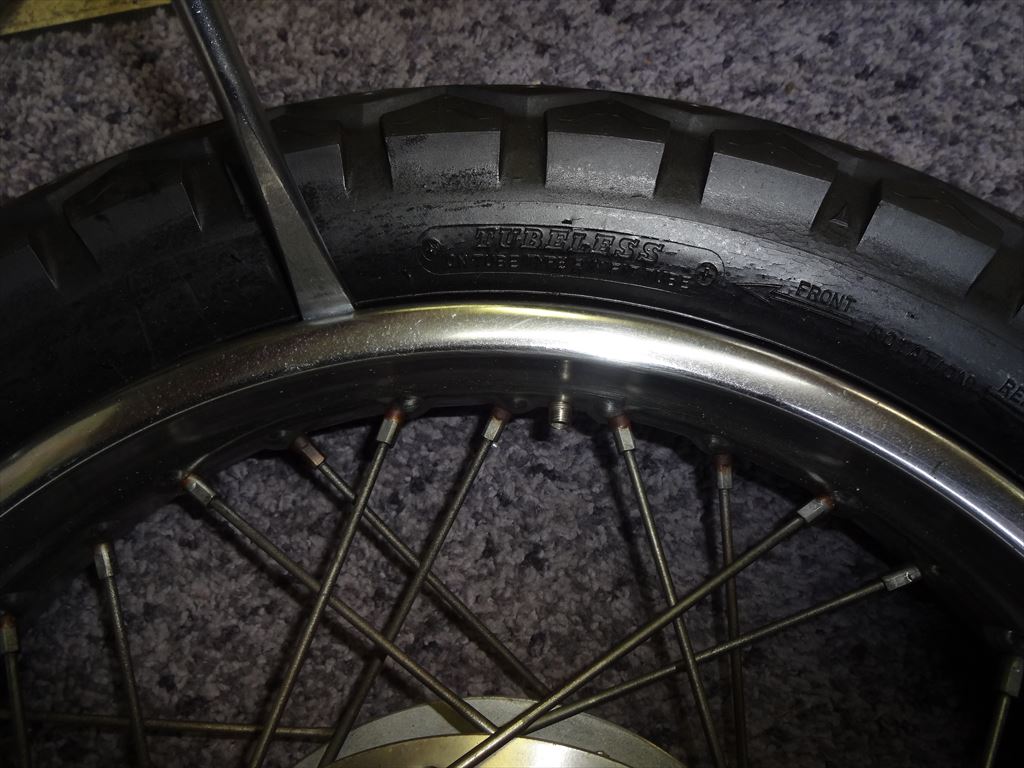

サイドウォールをよく見たら、

現在もチューブレスタイプ

現在履いているタイヤもチューブレスタイプでしたw

で?

いや、そう言われたら別に何も無いですけど・・・ってなりますやんw

ちょっとした報告ですよ、ほ・う・こ・く・っ♪

タイヤを回しながら、少しずつビードを持ち上げていきましょう。

タイヤレバーは出来る限り浅く掛けて、チューブをキズ付けないように

慎重に作業しましょう。

ビードを入れて行く時に比べれば、パンクのリスクは少ないですが、

むやみやたらとタイヤレバーを深く突っ込めばパンクのリスクは高まりますので

必要最低限の差込み量でお願いしますね。コレ基本です。

ビードを起こしていく

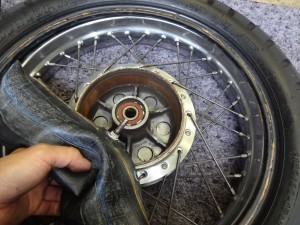

ビードを反面起こし終えたら内部からチューブを取り出しましょう。

チューブを取り出す

んで長いタイヤレバーに持ち替えて、タオルを先端部に

傷が付かないように挟み込んでっと。

長いタイヤレバーを使って

リヤはこうして長いタイヤレバーでグイッとしたら、

タイヤがツルン♪と、いとも簡単に外れてくれました~。

タイヤを取り外した

さぁタイヤが外れましたので、次は新しいタイヤを装着していきましょう。

新しいタイヤのローテーションを確認してから、予め

タイヤ内側にチューブをセットします。

エアバルブの合わせ位置の確認もお忘れ無く。

チューブをセットしておく

エアバルブをリムに差し込んで、軽くナットを掛けておきます。

ナットは本当に軽く外れない程度で良いです。

ナットを掛けておく

んで、チューブにエアバルブを取り付けて、ほんの少し

チューブが膨らむぐらい空気を入れておきましょう。

縮んだチューブをよりも、少しだけ空気が入っている方が

ビードを入れて行く際にパンクさせるリスクが減りますのでオススメです♪

慣れれば別に空気を入れておく必要は有りません。

入れる空気の量はこの写真を参考に。

参考にならない様な気がしないでもないですがww

空気を少し入れておく

まずは反面、これは結構楽に入りますので、

出来るだけタイヤレバーを使用せず、足と手の力で8割ぐらいビードを

入れてしまってから、最後だけタイヤレバーを使用してビードを入れましょう。

んでこれが反面ビードを入れ終えた状態ですね。

反面入れ終えた

ここからがタイヤ交換作業で最もパンクさせるリスクが

高い作業になります。

こちらも出来る限り足と手の力でビードを入れて行き、

チューブに入れてある空気が多くてビードが入りにくい場合は、

少しずつエアバルブ先端を押して空気を抜くと良いでしょう。

ビードを入れて行く時は、取り外す時と逆に

エアバルブ側を最後に入れるように入れて行きましょう。

最後はエアバルブ側

このあたりまで来ると、さすがにもうタイヤレバーを入れるのは

困難ですし、エアバルブ付近はチューブが競り立っていて

パンクリスクが高いので、最後のこの部分だけはどうしても入らない時は

ビードを叩いて入れる

プラスティックハンマーでこうしてビードを叩いて入れると、

パンクのリスクは有りません♪

ビードを入れ終えたら、一度エアバルブを取り外しから

バルブをまたグイッと押して、チューブをタイヤ内側にしっかりと入れ込んでおきましょう。

エアバルブを押し込んでおく

ナットを締め付けて、 エアバルブは抜いた状態でまずは一度空気を入れて

ビードをタイヤに持ち上げておきましょう。

ビードが全て上がりきったら、エアバルブを取り付けて

規定の空気圧まで空気を張ったら、リヤタイヤの交換作業は完了です。

タイヤ交換完了

あとはホイールを車体に戻していくだけですね。

その前にいつも通り、ベアリング部にグリスを塗って、さらに

ベアリングの状態も合わせて確認しておきます。

ベアリングにグリスを塗っておく

写真は有りませんがアクスルシャフトにもグリスはお忘れ無く。

んでホイールをスイングアームに入れて、スプロケットにチェーンを

掛けてアクスルシャフトを通していきます。

アクスルシャフトを通す

ここで気が付いてくれました?

そうです。

アクスルシャフトの差し込む向きが違うのです。

この方向で差し込むのが正しい方向でしょう。

26年6月9日訂正

アクスルシャフトは、元の通り右側から左に向かって

差し込むのが正しい状態です。ご指摘頂き有り難う御座いました。

さすがにメーカーもアクスルシャフトを取り外すのに、サイレンサーを

取り外すような設計は無いですよw

アクスルシャフトの向きはお間違えにならないようにご注意を♪

アクスルシャフトを通した

ほらね、これであればサイレンサー側にはアクスルナットだけなので

サイレンサーを取り外す必要がありませんね。

アクスルシャフトは右側から左に向いて

差し込むのが正しい取付方法です。

お間違いにならない様ご注意ください。

ちなみに、作業冒頭でも書いていた通り、左側のチェーンテンショナーの

カバーがない為チェーン調整が出来ず、アクスルナットの本締め作業が出来ません。

よって、とりあえず現状で車両の押し引きが出来る程度まで

アクスルナットを仮固定して作業を完了と致します。

そうそう、忘れずにサイレンサーを元通りタンデムステップと一緒に

固定しておくの忘れないで下さいね♪

タンデムステップを固定する

最後にトルクロッド、ブレーキロッドを取り付けてっと。

ブレーキロッドはチェーン調整後に再調整が必要となりますので、

ナットが落ちて無くならない程度締め込んでおきましょう。

トルクロッドのボルトはしっかりと締め込んでおきましょう。

以上でエストレヤのリヤタイヤ交換作業は完了です~♪
