では本日の本題です。

まずは車両のご紹介から。

ヤマハ RZ250(4L3)

ヤマハ RZ250(4L3)ですね。

4L3といえば初期型のRZ250です。

この次のモデル、いわゆるRZ250R(29L)というモデルになってから

可変バルブであるYPVSが標準装備になりました。

それもこれも、初期型の問題である低速トルクの不足を補うためですね。

もちろんこちらの車両にはYPVSは搭載されていませんが。

その代わりと言っちゃなんですが、チャンバーとPWKのキャブレターに換装してあります。

PWKキャブとチャンバーの組み合わせで、かなりいい具合の加速感を得ることが出来ます。

まぁ・・・これにYPVSがあれば鬼に金棒ですが。うん。

あっそうそう、写真でも分かる通り、フロントブレーキはダブルディスク仕様、

つまりRZ350のブレーキ廻りを組んでいます。

強烈な加速感を得ると同時に、ブレーキ性能もダブルディスク仕様に変更してあります。

ダブルディスク仕様(RZ350)

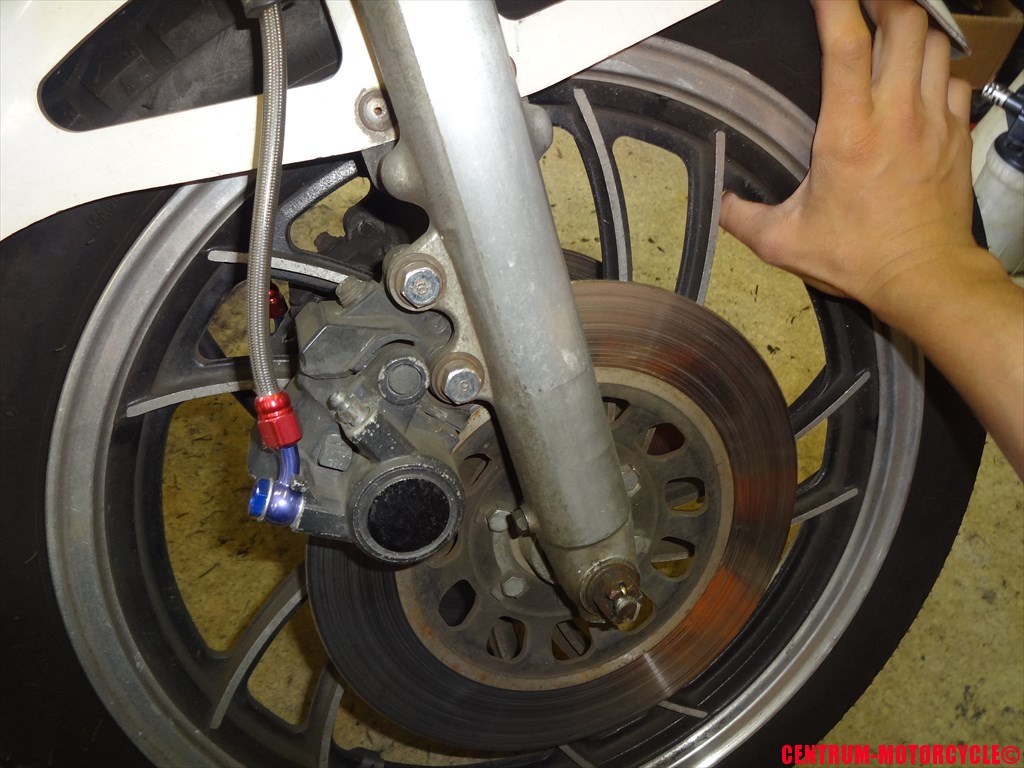

センタースタンドを立ててフロントホイールを回してみると・・・

ブレーキが引きずっている

フロントブレーキが引きずっていて、非常に重たいです。

スムーズな回転しないどころか、少し力を入れないと回せないぐらいです。

今回のご入庫は、このブレーキ廻りの引きずり修理及びフロントマスターシリンダーの

オーバーホール作業の為にご入庫下さいました。

ブレーキキャリパーおよびマスターシリンダーに関しては

全て分解して車体から取り外す予定なので、事前にブレーキフルードを抜き取っておきます。

各キャリパーのエア抜きボルト部から、ブリーダーを使用してブレーキフルードを

完全に抜き取ります。

ブレーキフルードを抜き取る

ブレーキキャリパーは左右共にブリーダーを接続して

ブレーキフルードを抜き取っておいて下さいね。

キャリパー側のブレーキフルードを抜き取ったら、

次はマスターシリンダー側に作業は移ります。

マスターシリンダーはダブルディスク化に伴い、

シリンダー大径化のためにカワサキ ゼファー用のマスターシリンダーを使用しています。

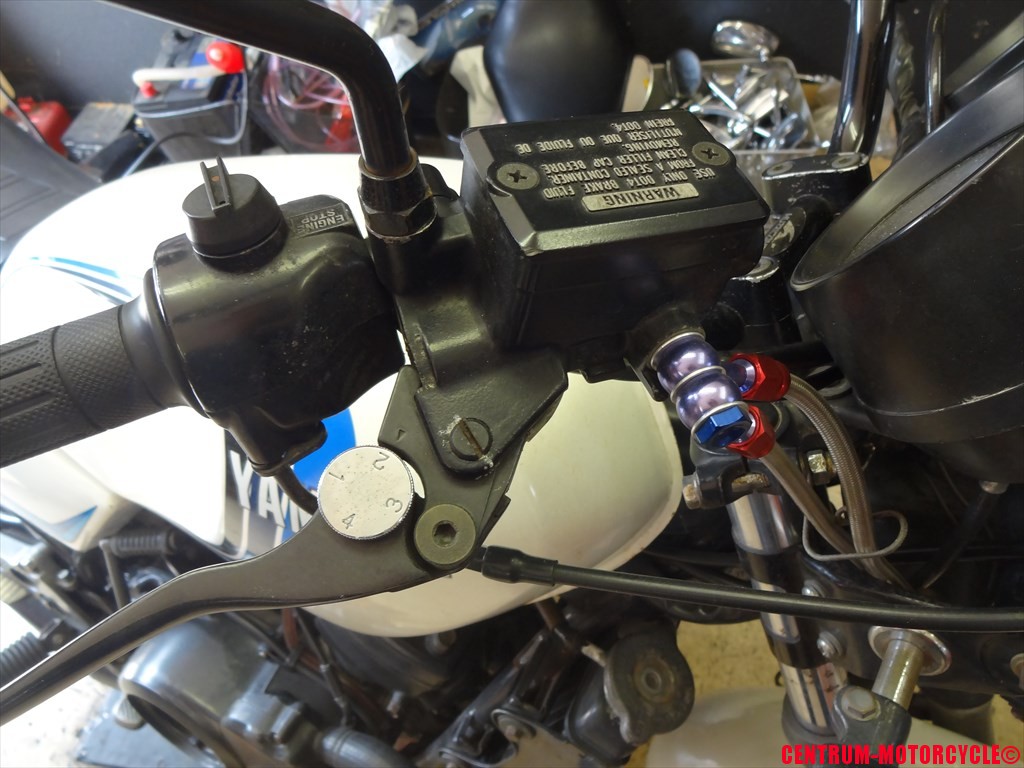

マスターシリンダー

マスターシリンダーキャップのボルトを取り外します。

事前にブレーキフルードが万が一に飛散した時でも、

メーターなどのプラスティック部分に掛からない様に

タオルなどで必ず保護をしておく様に。

ボルトを緩める

ボルトを取り外したら、マスターシリンダーキャップとダイヤフラムを

取り外しましょう。

ダイヤフラム部にはブレーキフルードが付着しているので、

出来るだけこぼさない様に注意して取り外しましょう。

ダイヤフラムとキャップを取り外す

ブレーキキャリパー側からブレーキフルードを

ブリーダーで吸い取ったので、マスターシリンダー内部のブレーキフルードも

量が少なくなっています。

残っているブレーキフルードもブリーダーで吸い取っておきましょう。

ブレーキフルードを吸い取る

ここでキャリパー側からももう一度ブレーキフルードを

ブリーダーを使用して抜き取っておきましょう。

もう一度ブレーキフルードを抜き取る

ブレーキフルードを完全に抜ききったら、

マスターシリンダー側から分離作業を進めます。

まずはバンジョーボルトを予めタオルなどを廻りにおいてから

先に緩めておきます

バンジョーボルトを緩めておく

予めバンジョーボルトを緩めたら、次にマスターシリンダーの

固定ボルトを緩めてっと。

ボルトを緩める

ハンドルバーからマスターシリンダーを取り外します。

ハンドルバーから取り外した

そして予め緩めておいたバンジョーボルトを抜き取って

ブレーキホースとマスターシリンダーを分離します。

マスターシリンダーを取り外した

次はブレーキキャリーパーの取り外しです。

左右共に作業内容は同じですので、同様に反対側も作業して下さいね。

まずはタオルを用意しておいてから、バンジョーボルトを緩めておきます。

バンジョーボルトを緩める

バンジョーボルトを緩めると、ホース内部の残ったブレーキフルードと、

ブレーキキャリパー側からブレーキフルードが漏れ出てきますので

必ずタオルで受けておく様に。

タオルで受けておく

そしてそのままブレーキホースを取り外します。

取り外したバンジョーボルトは一旦キャリパー側に戻しておくと良いでしょう。

ブレーキホース先端部はタオルで包む様にしてから、

輪ゴムなどでタオルを止めておくとGOODです。

タオルで包んでおく

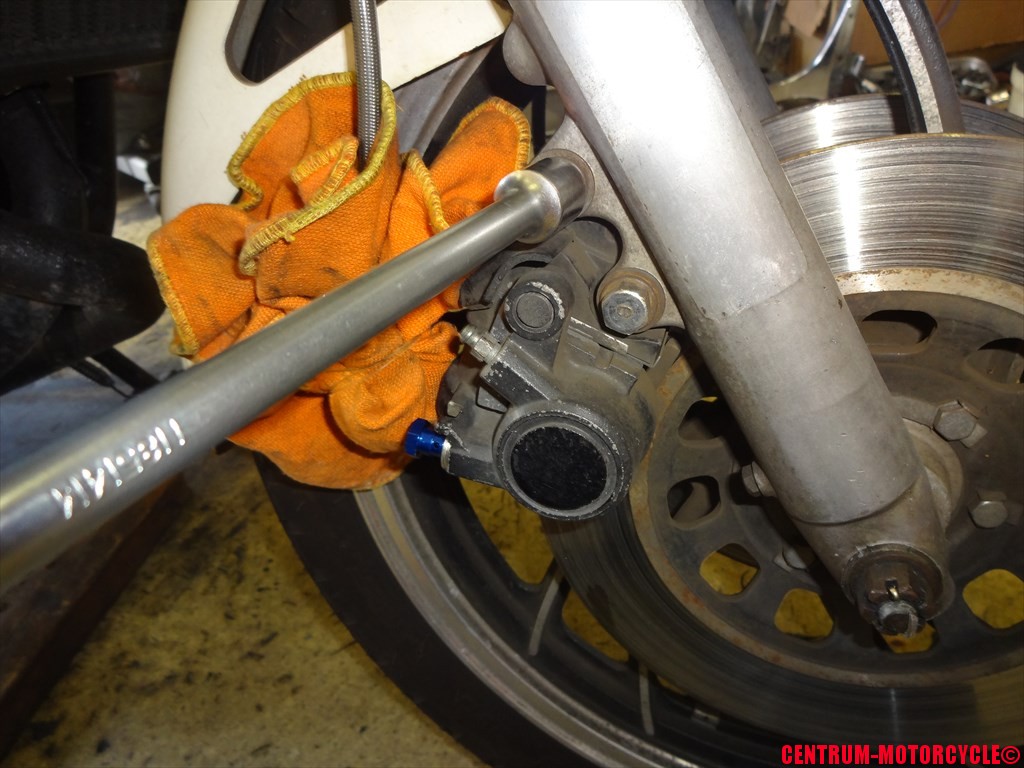

そしてブレーキキャリパーの固定ボルトを取り外しましょう。

ブレーキキャリパーの固定ボルトを取り外す

これでブレーキキャリパーの取り外し作業は完了です♪

あっ・・・左側も取り外してくださいね。(ダブルディスク仕様車のみ)

ブレーキキャリパーを取り外した

左側も同様にしてブレーキキャリパーを取り外します。

左側も取り外す

で、今回のブレーキの引きずりの原因となっていたのは、

どうやら左側のキャリパーだったようです。

右側のキャリパーを取り外しても症状が変わらず、左側と取り外したとたんに

急激にスムーズに回転する様になりましたので。

まぁ・・・キャリパーがこの状態じゃあねぇ・・・・・・・。

ブレーキキャリパーの状態

粉コナになってるし、見るからに動きが渋そうです・・・。

さぁ、ブレーキキャリパーとマスターシリンダーの取り外し作業が

完了しましたので、この続きはまた明日の更新でご紹介しますね。

次回ではブレーキキャリパーを分解して行く様子をご紹介しますので

忘れずにチェックお願いします♪
