では本日の本題です。

先日からご紹介している

RZ250(4L3)のフロントブレーキ廻りをオーバーホールしてみよう!

ですが、今日は第4回目となります。

前回までの記事は以下のリンクよりご覧頂けます。

 ■【第1回】RZ250(4L3)のフロントブレーキ廻りをオーバーホールしてみよう!

 ■【第2回】RZ250(4L3)のフロントブレーキ廻りをオーバーホールしてみよう!

 ■【第3回】RZ250(4L3)のフロントブレーキ廻りをオーバーホールしてみよう!

さて、前回までは確か

作業完了のキャリパー

ブレーキキャリパーのオーバーホール作業が完了したところまででしたね。

今日はこの続き・・・というか、マスターシリンダーのオーバーホール作業

をご紹介していきます。

ちなみに、使用しているマスターシリンダーは、カワサキ ゼファー用の

マスターシリンダーなので、ゼファー系のオーバーホールでも

参考にして頂ける記事となっています。

取り外してあるマスターシリンダーから不要な物を取り外していきましょう。

まずはブレーキレバー。

ブレーキレバーを取り外す

次にマスターシリンダー裏側に取り付けられている

ブレーキスイッチも取り外しましょう。

ブレーキスイッチを取り外す

さぁこれでマスターシリンダーを分解していく準備が整いました。

まずはシリンダー部(レバーで押す部分)についているブーツを

細いピックを使用して取り外しましょう。

ブーツを取り外す

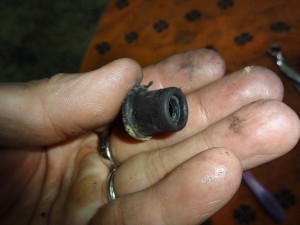

これが取り外したブーツですね。

取り外したブーツ

ブーツを取り外すとシリンダー部分が見えるようになります。

ブーツを取り外した状態

水が入ってブレーキキャリパー同様に

カスがたくさん溜まっています。

シリンダーを押し込みながら、サークリッププライヤーを使用して

奥にあるクリップを取り外します。

シリンダーはマイナスドライバーなどで押し込んでおくと良いでしょう。

シリンダーを押し込んで

狭くて作業しづらい上、サークリッププライヤーの

形状によってはなかなかうまく外れないこともあります。

私は90°に曲がって先の長いタイプのサークリッププライヤーを使用しています。

サークリップを取り外すと、こんな風にシリンダーが

バネの張力で上へと上がってきます。

シリンダーが出てきた

そのままズルズルッとシリンダーを引き抜いてきましょう。

んでこれが取り出したシリンダー部。

取り出したシリンダー部

シリンダーを抜き取ったマスターシリンダーはこんな感じですね。

シリンダー内部

マスターシリンダーって重要なブレーキパーツなのに、

意外とシンプルな構造ですね。

複雑な構造がかえってトラブルを招く原因となるので、構成部品を少なく

そしてシンプルに機能を実現させる。

開発力の賜物ですね。うんうん。

まずはシリンダー内部を歯ブラシと洗剤を使用して洗います。

シリンダー内部を掃除する

ブーツが取り付けられていた部分、つまり外界と接触していた部分は

特に入念に洗浄して、全てのカスや腐食を取り除いておきましょう。

んでこれが洗浄完了後ですね。

磨き終えたマスターシリンダー

美しくなりましたね。

完全に全てを新品のようには出来ませんので、コレぐらい

キレイにすれば十分ですよ♪

次にマスターシリンダーのカップ部分、そう、ブレーキフルードを

入れる部分ですね。

ダイヤフラムを取り付けて、フタを閉めてもフタと本体の隙間から

ジワリジワリと目には見えない程度のブレーキフルードが漏れ出していることが

多々あるかと思います。

※フタと本体の間に塗装の浮きが有る車両がそうです

それは、ブレーキフルードの入れすぎ、または

合わせ面不良なんですな。

合わせ面の汚れ

この合わせ面部分は必ずオイルストーンを使用して

キレイに面を出しておくのをお忘れ無く。

オイルストーンで磨く

オイルストーンで磨き上げると、ほら、こんなにも

合わせ面がキレイになります♪

キレイになった合わせ面

これで適切な量のブレーキフルードさえ入れておけば、

フルードが漏れて塗装が浮いてきたりしなくなりますよっ♪

最後にマスターシリンダー全体を水で洗浄して仕上げます。

水で洗浄する

水で洗浄したあとはしっかりとエアーブローして

水分を飛ばしておくように。

水と油が混じると大変危険なことになります。

特にブレーキ廻りに関しては。

エアーブローしておく

準備が出来たところでいよいよ新品のシリンダーキットの組み付けです。

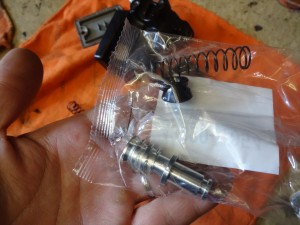

これが予めカワサキから取り寄せておいたシリンダーキット。

シリンダーキット

シリンダー本体とシール2個、それにスプリングのセットです。

ブーツは今回再使用することになっていますのであしからず。

新旧のシリンダーを並べて見ました。

新旧シリンダーの比較

パッと見では悪いところがありませんよね。

マスターシリンダーってそういうモンです。

目では見えないほどのシールの摩耗によって、油圧が正常に

掛からなかったりするもんなのです。

まぁ今回に限って言えば、マスターシリンダーにはトラブルはありませんので

予防策的にブレーキキャリパーと合わせてオーバーホールしています。

シリンダー先端部(レバーで押す部分)にシリコングリスを

薄く塗り広げておいてっと。

シリコングリスを塗っておく

シールの向きを間違えないように、先端部から

シールを規定の位置に入れて行きましょう。

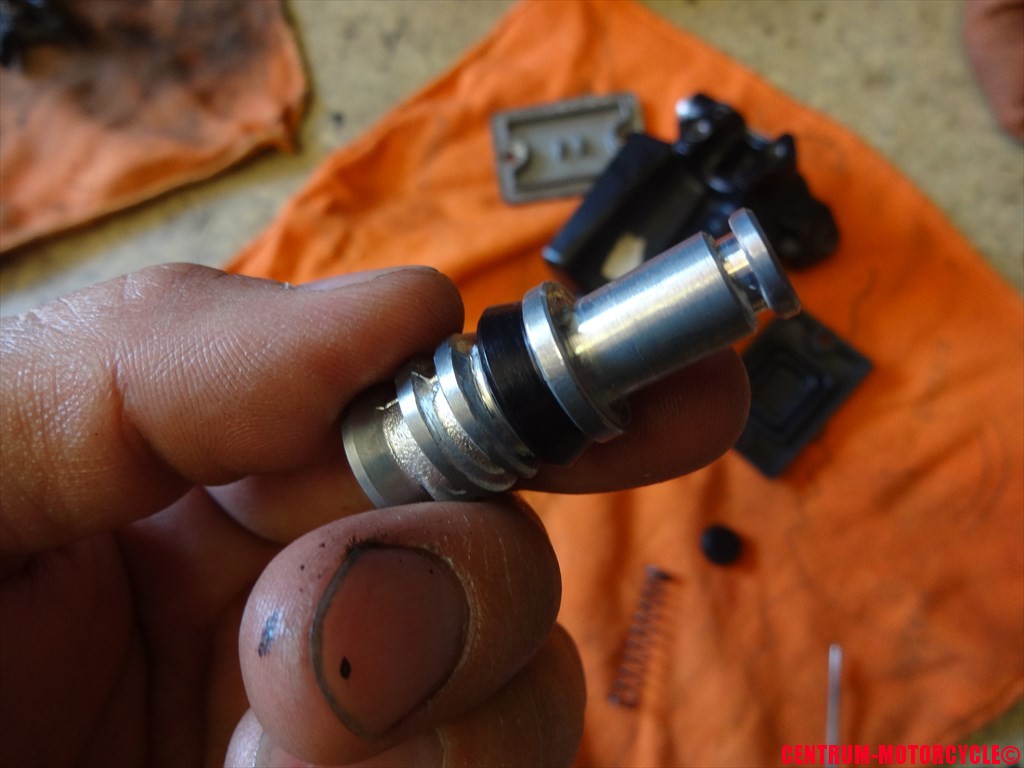

シールを取り付けた

シールの向きは写真でも分かる通り、

バンジョーボルト側に傘の広い方が向くように取り付けましょう。

そしてスプリング先端にもう1つのシールを取り付けてっと。

スプリングとシール

シールには薄くグリスを塗っておきましょうね。

まずはこのスプリングとシールのセットをマスターシリンダーに差し込んでいきます。

スプリングを入れる

シールの傘がめくれないように注意しながら、

マスターシリンダーにきゅぽっと、このぐらい入れておきましょう。

コレぐらい入れておく

予めサークリップを入れた状態にしてから、

こんな感じでシリンダーを差し込んでいきます。

シリンダーを差し込んでいく

入れるときは結構簡単で、サークリッププライヤーで

クリップを持ちながら、そのままシリンダーを押し下げてクリップを固定します。

クリップを固定する

うまくクリップが入りましたか?

クリップを入れ終えたら、必ずシリンダーを押し込んで、そのまま手を離して

勢いよくスプリングの力でカチンッ!と、戻ってきても、クリップが浮かないかどうか

必ずチェックして下さい。

クリップのかかりが浅いと、このカチンッ!でクリップが浮いてきますから。

シリンダーの固定完了

最後にブーツを被せて完了になるわけですが、

水の浸入による腐食を防ぐために、内部にスプレーグリスなどを

吹き付けてからブーツを取り付けると良いでしょう♪

私はWAKO’S製のビスタックを少量吹き付けています。

ブーツを取り付けた

最後に取り外しておいたブレーキレバーとブレーキスイッチを

組み戻しますが、ブレーキレバーに関しては

ピボット部のボルト

ピボット部のボルト

にこんな風に腐食がある場合は、しっかりと研磨してから使用して下さい。

また、マスターシリンダー側のブレーキレバーとの接触部分も

腐食などがあれば研磨しておくと良いでしょう。

研磨後はグリスを塗っておくのをお忘れ無く。

あと、シリンダー部分のレバーで押す部位にもシリコングリスを

塗っておくとレバーのタッチがなめらかになります♪

グリスを塗っておく

ブレーキレバーを取付けてっと。

ブレーキレバーを取り付ける

ダイヤフラムとフタを一時的に取り付けておいたら、

マスターシリンダーのオーバーホール作業は完了です!

オーバーホール完了

ちょっと今日は長くなってしまいましたが、

明日でついにこの記事も最終回となりますのでお楽しみに♪

明日はブレーキパッドの取付けと最後の組み戻し作業をご紹介します。

じゃ今日はここまで!

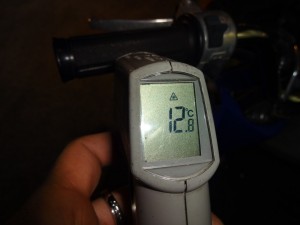

最後に閉店時のTODAYのグリップ表面温度をお知らせです。
