では今日の本題です。

先日からボアアップキットの組み込み作業を

ご紹介していたこちらのリトルカブですが、

ホンダ リトルカブ

第1回目の記事で書いていた通り、

今回のご入庫は長期保管によるエンジン不調と

ボアアップキットの組み込み作業でしたね。

で、ボアアップキットの組み込み作業を先にご紹介し、

今回はキャブレターのオーバーホール作業を

ご紹介していきたいと思います。

でまず、なぜキャブレターのオーバーホールに至ったかを

ご紹介しましょうか。

いや、長期保管って聞けば誰でもキャブレターの詰まりを

疑いますよね。

そりゃ、ごもっとも。

でも、一応今回行った診断というかキャブレターの

オーバーホールが必要だと判断した要素がこちら。

エンジン始動時にチョークを引くと

チョークを引く

エンジンは始動出来ますしアイドリングも

少々高いですが問題なくと言った感じ。

でも、

チョークを戻す

チョークを戻すとアイドリングはおろか、

全くスロットル操作に反応しなく

なってしまいます。

チョークを引くとエンジン始動はスムーズですが、

チョークを一度戻せばエンジンストール。

典型的なスロージェットの閉塞症状ですね。

って診断をもってキャブレターのオーバーホール作業

実施と相成ったわけです。はい。

キャブレター

まぁさすがにレッグシールドを取り付けたままでは

作業できませんので、レッグシールドから

まずは取り外して行きましょうか。

エンジンハンガー部分に共締めされている

ステーを取り外して引っ掛かっているレッグシールドの

末端部分と、マフラー脇を通る長いカラー付きの

ボルトを取り外して。

レッグシールドの取付部

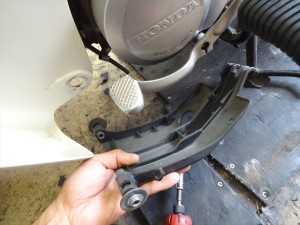

さらにエンジン底部にある

アンダーガードも取り外してっと。

アンダーガードを取り外す

取付けボルトを全て取り外したら、

レッグシールドを取り外しましょう。

ハンドルバー側から抜いて行くと良いでしょう。

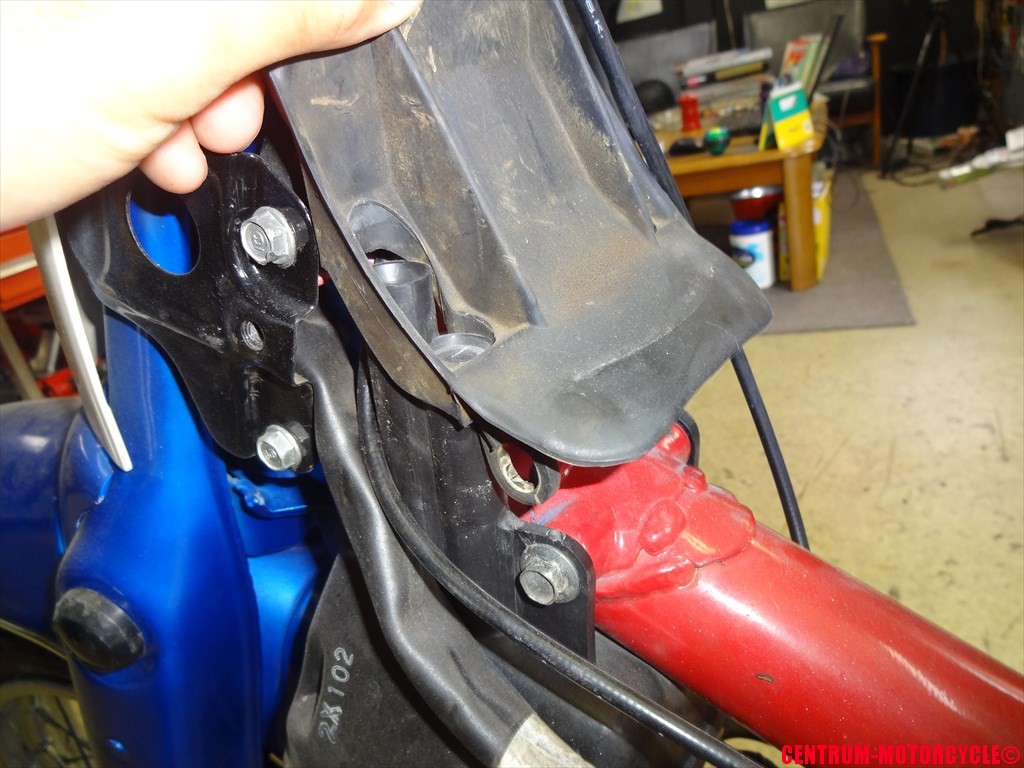

上側から取り外す

レッグシールドの取り外し完了です。

レッグシールドを取り外した

レッグシールドを取り外して分かった事。

それは、

メインフレームだけ塗られてない

メインフレームだけ塗られていませんやんw

見えないところはそのままですかw

ってか、ここまで塗ってるのなら全部塗ろうよw

まぁイイですけど。

んでキャブレターを取り外そうかと見てみると、

何かの配線がびよよよーんと飛び出しています。

配線が出てる

これ、キャブレターに取り付けられている

アイシング防止用のヒーター配線ですね。

どうやら、キャブレター側でヒーターが折れて

しまっている様で、宙ぶらりんになっているようです。

まぁエンジン始動などには無関係ですが、

アイシング防止用なので今回一緒に交換しておきましょう。

さらに分解を進めます。

レッグシールドを取り外したら、次はエアークリーナー

ボックスの吸入口に取り付けられているゴムのカバーを

取り外しましょう。

ゴムカバーを取り外す

ゴムカバーを取り外したら、エアークリーナーボックスの

固定ボルトも取り外しましょう。

固定ボルトを取り外す

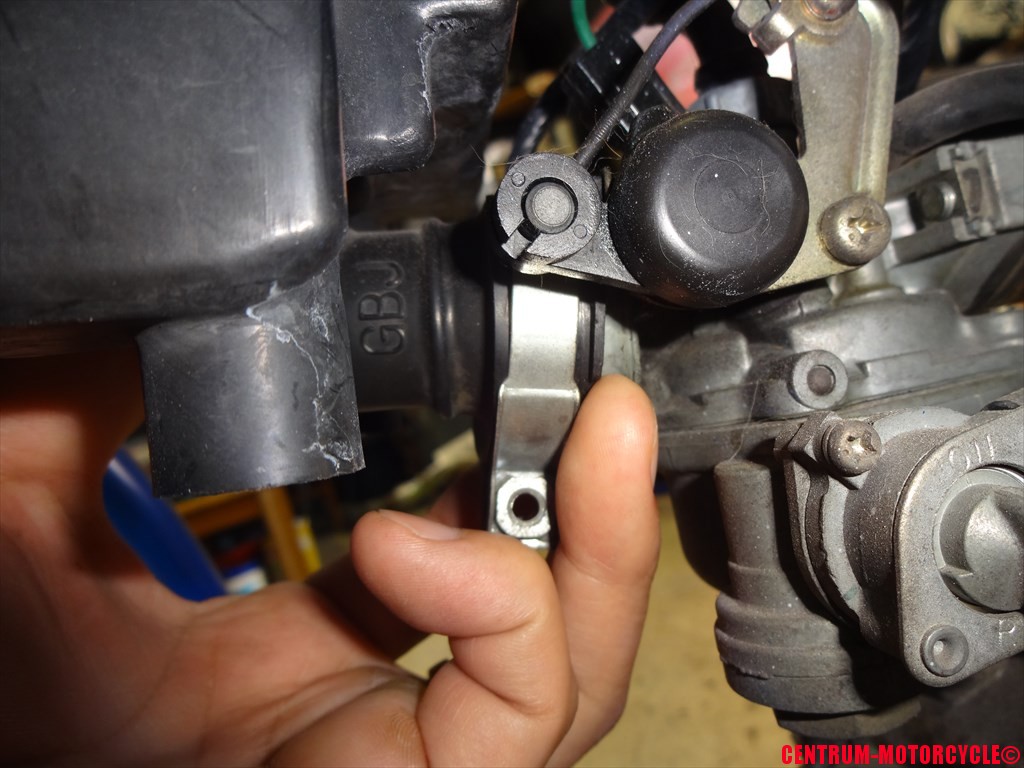

エアークリーナーボックスとキャブレターを

繋いでいるダクト部分の固定バンドを緩めましょう。

ダクト部分が固く硬化している場合は、バンドの

ボルトを全て抜いてから、こうして前方へと

ずらすと外しやすくなります。

バンドを緩める

バンドを緩め終えたら、ダクトを前方へと

引きながらキャブレターとの接続を外しましょう。

ダクトを取り外した

そのままエアークリーナーボックスを右側へと抜き取り、

エアークリーナーボックス底部に接続されている

ホースがありますので、

エアークリーナーボックスを取り外した

ラジオペンチを使用してホースを抜き取っておきましょう。

ホースを取り外す

んでこれが取り外し終えたエアークリーナー

ボックスですね~。

取り外したエアークリーナーボックス

エアークリーナーエレメントの状態を確認するために

エアークリーナーボックスを開けましょう。

エアークリーナーエレメントの状態

エアークリーナーエレメントは、この写真で見ている限りでは

そんなに汚れていない様に見えますがね、

裏側は結構こんな風に汚れているんですよね。

裏側の汚れ

しかも、本来ならばもっと綺麗な黄色なのですが

このエアークリーナーエレメントはちょっと色がくすんでいます。

濾紙タイプのエアークリーナーエレメントなので、

汚れは付いていなくても定期的に交換しないと

目詰まりしてしまいます。

このエアーエレメントも例外無く今回は交換します。

さて、今日は写真の枚数がちょっと残り少ないので、

明日のことを考えてこの位にしておきましょうかね。

明日の後編でオーバーホール作業からエアーエレメントの

交換までご紹介しますのでお楽しみにね♪
