では本日の本題です。

まずは車両のご紹介から。

カワサキ　エストレヤ(BJ250A)ですね～。

今回のご入庫はまたちょっとおかしな症状で

ご入庫です。

きっとこれはどのエストレヤでも起こりうるトラブルなので、

見て置いてそんは無いと思います。ええ。

まず症状としては、エンジン始動は容易に出来るのですが

なぜだかエンジンが急にプスンと、それもキーを回して

エンジンを停止させた如く、プツリと停止するんですよね～。

おかしいですね。

キャブレターの不調などの場合ですと、徐々に止まりそうな

雰囲気が出てくるもんなのですが、あっというまに、

ほんとにキーを回したかの如く、

パタンとエンジンストールするんですから。

カワサキ車の場合、クラッチセンサーが故障したりすると

セルが回らなくなったり、ローギヤに入れてクラッチを

繋ごうとした瞬間にエンジンが停止する、それと全く同じように

電気的にエンジンが停止する

そんな感じなのですよ。

んで、確認の意味も込めてクラッチセンサーの異常と

他の異常との問題の切り分けを行います。

クラッチセンサーのカプラ配線を

レバーホルダー部から取り外します。

クラッチセンサーカプラをこんな風にして

クリップで両端の端子を導通させてチェック。

こうして両端を繋ぐことによって、

クラッチを握っている状態を再現しています。

もし、ローギヤに入れて、クラッチレバーを離していくと

エンジンが停止するタイプのトラブルですと、

クラッチセンサーに異常であれば

これで症状は改善するはずです。

※そもそもセルスタートやニュートラル状態の今回の症状には

当てはまらない確認ですが一応

ま当然、症状は

　　改善しませんでしたが。

だろうね。

でも、とても大切なヒントを得ることが出来ましたよ。

ええ。

それも含めて動画に収めてありますので

どうぞご覧下さい。

[tubepress video=”Ft_KA6At6G0″ mode=”user” userValue=”centrumMC” description=”false” title=”false” views=”false” length=”false”]

ね？？

おっかしいでしょ。

でも、ステアリング操作に関係していると言う事は

よく分かりましたね。

ステアリング周辺を確認していると

怪しげな所を発見しました。

いや、てかカワサキ車にかかわらずこういうトラブルって

多いんですよね。

ここ。

多いんですよね、このハーネスの保護チューブが

経年劣化によって割れてしまっていることって。

ここがすこぶる怪しい。

割れている保護チューブが邪魔なので

少し広めに切開しましょう。

さて、この配線の中から1本ずつテスターを

当ててテストしていくなんて現実問題として

配線図を見ながらでも大変なので、

ちょっと原始的な方法で調べて見ます。

その様子を動画に収めましたのでこちらもどうぞ。

[tubepress video=”IPNWGqw5aeg” mode=”user” userValue=”centrumMC” description=”false” title=”false” views=”false” length=”false”]

かなりアナログだし力技なトラブルシューティングですが、

1本の配線に絞り込むにはこの方法が

かなり有効です。はい。

この茶色の配線は、恐らくメインキーに繋がる配線で

イグニッションONで供給される常時電源の配線と思われます。

そりゃこの電源がここで途絶えればエンジンも停止しますわ。

断線といっても、動画を見ての通り被覆は繋がったままの

一番厄介なパターンなので、こういう方法で調べるのが良いのです。

で、茶/白色の配線が断線疑いって事なので、

軽く配線を引っ張ってみると・・・・

ぷちｗ

音を立てて断線部位が露出しましたね。

※色々な色が重なってて見にくいですけど

完全に断線していて、恐らくハンドル操作によって

断面部分が接触することによって、かろうじでエンジンが

掛かったりしていたんでしょうな。

って事で早速断線部位を修理していきます。

予め断線部位の被覆を接続する分だけ内部の

銅線を露出させておいてから、接続部位の長さに合わせて

収縮チューブを入れておきます。

収縮チューブを入れたら、銅線同士を端子を使用して

圧着して接続固定します。

絶対に銅線だけをクルクル丸めて

ビニールテープでなんてのはやめましょう。

続いて接続固定した部分にハンダを流し込んで

溶着します。

ハンダでの溶着が終わったら、予め通しておいた

収縮チューブを接合部に持って来て絶縁します。

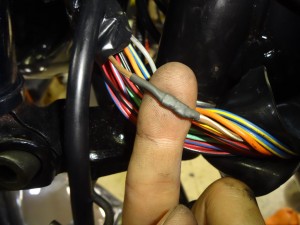

これで配線の修理は完了ですよ～。

でも、まだ他の配線にも同様の断線などがあっても

困りますので、先ほど同様の手法で、次はやや荒っぽく

配線を適度に引っ張ったりして確認しましょう。

※全ての電装頻を確認すること

問題ない事が確認出来れば、切開して一部無くなった

保護チューブ部分を配線テープで巻いたら作業完了です♪

最後に、完全に症状が改善したことを

動画に収めておりますのでこちらも最後にどうぞ～♪

[tubepress video=”7_KD9hCPpL4″ mode=”user” userValue=”centrumMC” description=”false” title=”false” views=”false” length=”false”]

ハンドルの操作でも、もう同様の症状は出なくなりましたね♪

激しく操作しても症状はでませんが、

このステアリング周辺の保護チューブの劣化によって割れた、

その保護チューブの断面で配線が断線してしまうなんて、

本末転倒も甚だしい。

出来ればこういう鋭い断面にならない様な

保護チューブ、または配線テープ等々にして貰えると

ユーザーにとってはいいのかもですね。

ま、しばらくはこれで気持ち良くまた走り続けることが

出来るでしょう。

作業はこれにて完了です！

今日も最後まで読んで頂き有難う御座いました。

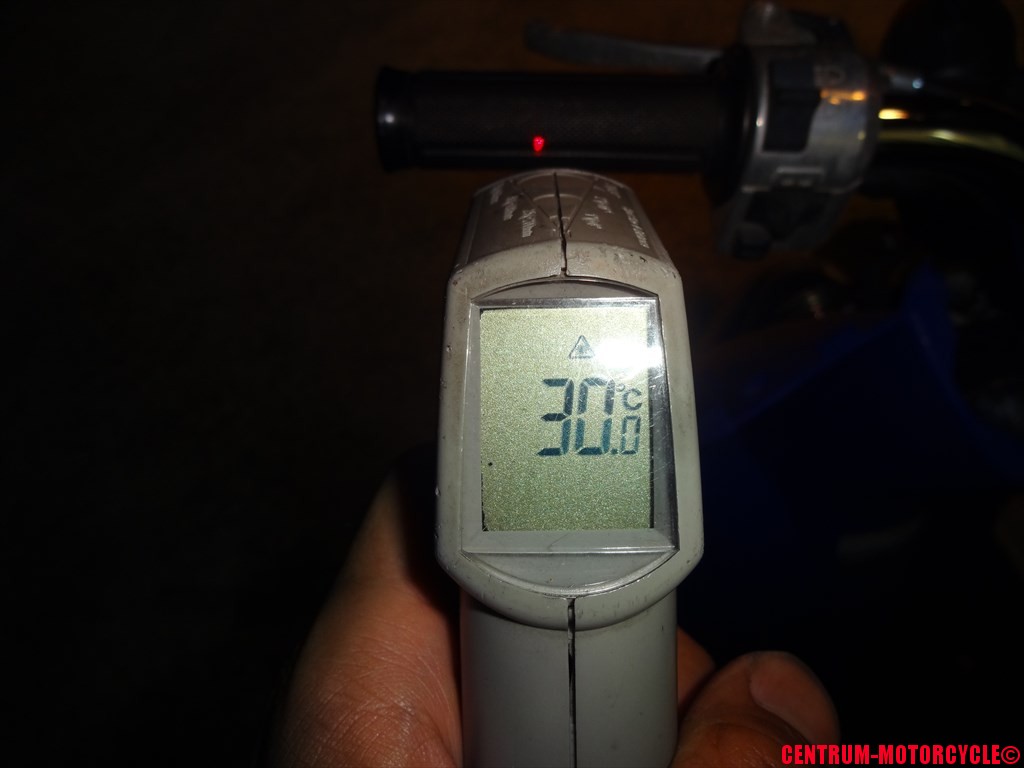

では最後に閉店時のTODAYのグリップ表面温度をお知らせです。
