では本日の本題です。

先日からご紹介している

フォルツァZのFコードエラーを修理してみよう!レアケース編

ですが、今日は第7回目となります。

久し振りの長編ですw

前回までの記事は以下のリンクよりご覧頂けます。

【第1回】フォルツァZのFコードエラーを修理してみよう!レアケース編

【第2回】フォルツァZのFコードエラーを修理してみよう!レアケース編

【第3回】フォルツァZのFコードエラーを修理してみよう!レアケース編

【第4回】フォルツァZのFコードエラーを修理してみよう!レアケース編

【第5回】フォルツァZのFコードエラーを修理してみよう!レアケース編

【第6回】フォルツァZのFコードエラーを修理してみよう!レアケース編

さて、前回までは確か

ピンの折損部

ギヤと軸を繋いで固定しているピンが

折損しているのを確認して、トラブル原因が

分かったところまででしたね。

今日はこの続きをご紹介していきます。

今日はレシオセンサーシャフトの取り外し作業を

進めていきましょうか。

まずはレシオセンサーが付いていた部分から

規準位置が刻印されたプレートを取り外しましょう。

プレートを取り外す

軽く回せば簡単に取り外せるので

そんなに難しくないです。ええ。

取付部分には、Oリングが付いているので

固くて外れない時は、潤滑油を塗ってOリングを

しっかりと保護してから取り外しましょう。

無理に回したりすると、Oリングが千切れたり

してしまいますのでご注意を。

ま、でも注意して取り外しても、経年劣化による

Oリングの割れはどうしようもありません。ええ。

※レシオセンサーの取付部のOリング

Oリングが割れた

プレートを取り外すとこういう状態ですね。

レシオセンサーシャフトがよく見えます。

プレートを取り外した

レシオセンサーシャフトを引き抜きましょう。

引っ掛かって抜けない時は、ケース側の

ギヤも抜き取ると良いでしょう。

ギヤを抜く レシオセンサーシャフトを抜く

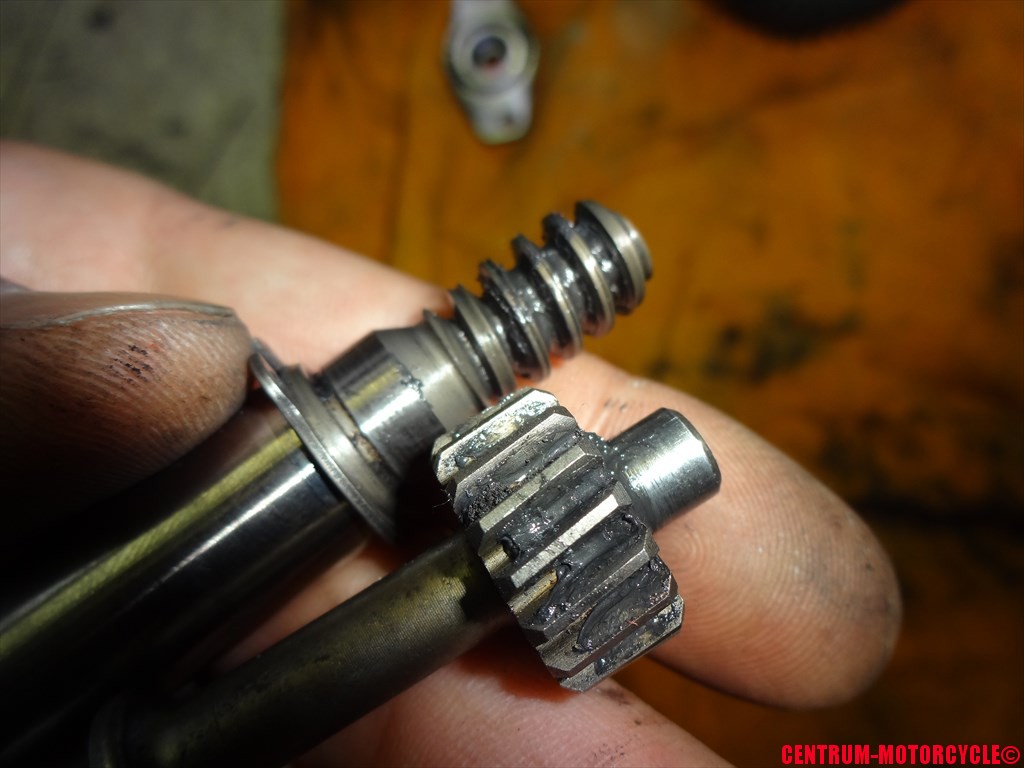

レシオセンサーシャフトのギヤ部と、軸側の

スピンドルギヤの拡大写真がこちら。

ギヤの噛み合い部

特に噛み合い部にはギヤ欠け等もなく

問題は無さそうですね・・・。

では軸側のギヤを見てみましょうか。

ギヤの歯

少々当たりが強い部分がありますね。

写真では分かりにくいですが、段差も付いているので

それなりの力が加わった証拠でもあります。

ちなみに、この大きなギヤ部分は

軸とセットでしか部品供給されていませんので、

折損したピンのみとかは購入出来ません。

ピンも圧入されてて抜き取る事が出来ませんし。

さらに分解を進めます。

先にケースに付いたままになっているガスケット(Oリング)を

剝がし取っておきましょう。

Oリングを剥がす

続いてレシオモーターと接続している

ギヤが収められている部分のカバーを取り外します。

カバーを取り外す

カバーを取り外すと、ギヤの歯が細かい

レシオモーターの駆動力を伝えているギヤが

見えますね。

カバーを取り外すとギヤを抜き取る事が

出来ますのでギヤを取り外しましょう。

ギヤを抜き取った

このギヤも確認しましたが、大きな損傷もなく

レシオセンサーシャフトと同様に

再使用が可能と判断しました。

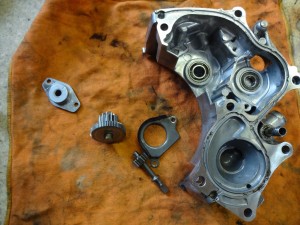

んでこれが全ての部品を取り外し終えた状態ですね。

部品を取り外した

ケースをご覧頂くと分かりますが、

全てのギヤ軸部にはベアリングが付いており、

エンジン側にも当然ベアリングが圧入されています。

で、ここでエンジン側のベアリングを触ってみて

気が付いた事が1つ。

ベアリングが固着してる(- ω - ; )

固着は言い過ぎですけど、もうそりゃちょっとや

そっとの力では回らないぐらい、ゴッリゴリなのですよ。

特に折損したピンが入っていた軸部分のベアリングが。

はっはぁ~ん・・・なるほど。

分かりました。

今回のトラブルの事の発端は、このエンジン側の

ベアリングが固着した事により、軸が回転しなくなり

レシオモーターによって力強く回されるギヤが

固定しているピンを破壊して回転。

その時に出来たキズが、先ほど見たギヤに付いていた

段差とキズの跡ですな。

これで全ての事象が1本の線で繋がりました!!

ベアリング1つで大きなダメージを被ったわけです。

でも、コレばっかりは毎度クーラントを抜いて

点検できるような場所でも無いし、予算的にも現実的じゃ

無いですよね。。

あぁ・・・辛い。

ちなみに、分割したケース側のベアリングはグリスも

しっかり残っててガタツキやゴロ付きも無くいい感じです♪

で、分割したケース、それに取り外して

再使用するギヤ類を全て洗浄油で洗浄して

キレイにしておきましょう。

洗浄完了

洗浄したら見違えるように美しくなりましたね。

先ほど話に出てきた、分割したケース側についている

ベアリングもそのまま洗浄油で洗浄したので、

一度ダストシールを取り外して

グリスアップし直す必要が有ります。

※内部にも洗浄油が残るため

ガタツキ、ゴロつきが無いベアリングのみ、

こうした手法で再使用が可能ですが、

出来る限り新品に交換する事をオススメします。

※今回は予算の都合で出来るだけ再使用しています

そんなに簡単においそれと、交換できるような

部位でも無いですしね~。

んでこれが取り外したベアリングのダストシールですね。

細くて薄い板状の物をインナーレースと

ダストシールの境目にキズを付けないように差し込んで、

あとは持ち上げればダストシールが外れます。

取り外したダストシール

ダストシールを取り外したら、パーツクリーナーと

エアーブローを併用して、ベアリング内部を完全に

脱脂洗浄してください。

脱脂洗浄後に、新しいグリスをベアリング内部に

押し込んで充填します。

グリスの充填完了

少し多くてはみ出しても結構。

グリスをしっかりとベアリング内部に充填しておいてください。

オイルに浸かる場所でもありませんので、

モリブデングリスである必要は有りません。

グリスの圧入が終わったら、元通りダストシールを

ベアリングに取り付けたら完了です。
