では今日の本題です。

昨日からご紹介している

250TRのセルモーターを修理してみよう!

ですが、今日は第2回目となります。

第1回目の記事は以下のリンクよりご覧頂けます。

【第1回】250TRのセルモーターを修理してみよう!

さて、前回までは確か

クラッチカバー

ステップバーなどの周辺部品を取り外して

クラッチカバーを開ける準備が

できた所でしたね。

今日はこの続きをご紹介していきましょう。

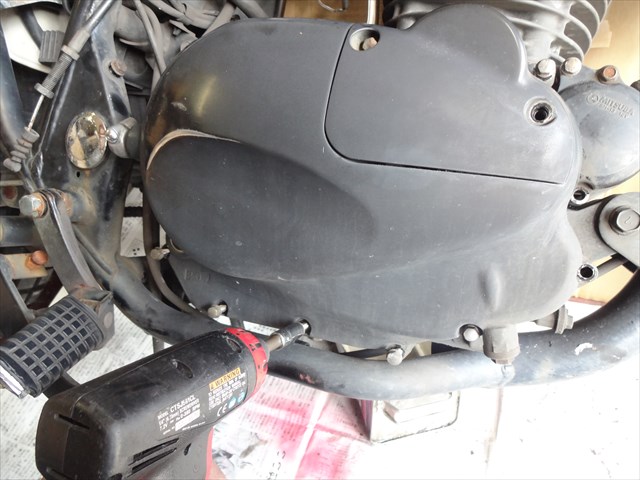

クラッチカバーを固定しているボルトを

全て取り外しましょう。

ボルトを取り外す

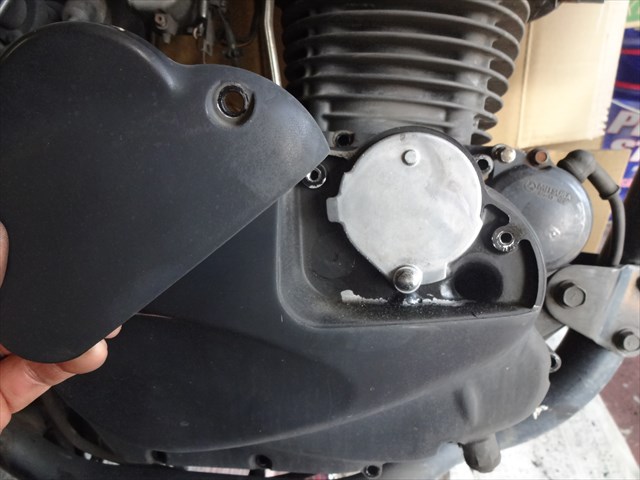

オイルエレメントが入れられている

カバーも開けましょう。

エレメントカバーを取り外す

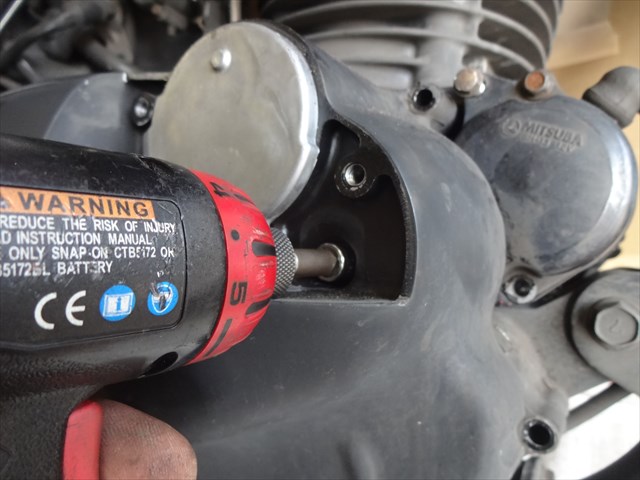

エレメントカバーを開けると、さらに

中にオイルエレメントを入れている

カバーが有りますが、そのカバーは

取り外す必要は有りませんので、右下にある

カバー固定ボルトを取り外しておきましょう。

ボルトを取り外す

これで全てのボルトを取外し終えたので

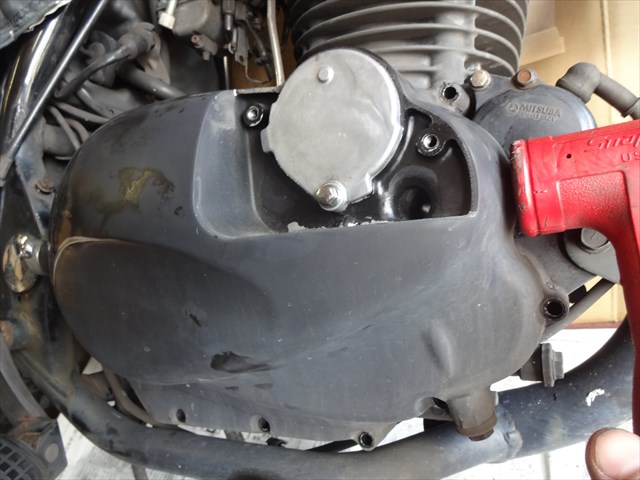

カバーをプラスティックハンマーで

ポクポクッと衝撃を与えつつ、

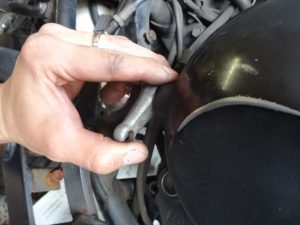

クラッチアームを指で押してテンションを掛けます。

プラスティックハンマーで叩く クラッチアームを操作する

クラッチアームを指で押すことによって

クラッチカバーを表側に押し出すことが出来ます。

※普通はボルトで留まっているので、クラッチを

押し広げる力となります

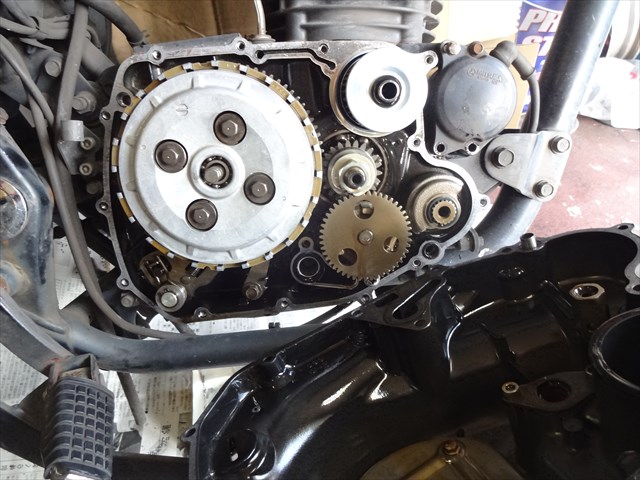

カバーがパカッと音を立てて開いたら

オイルをこぼさないようにゆっくりと

カバーを開きましょう。

クラッチカバーを取り外した

いくら傾斜させているとは言え、多少のオイルは

カバー内部に入っていますので

注意して取り外してくださいね。

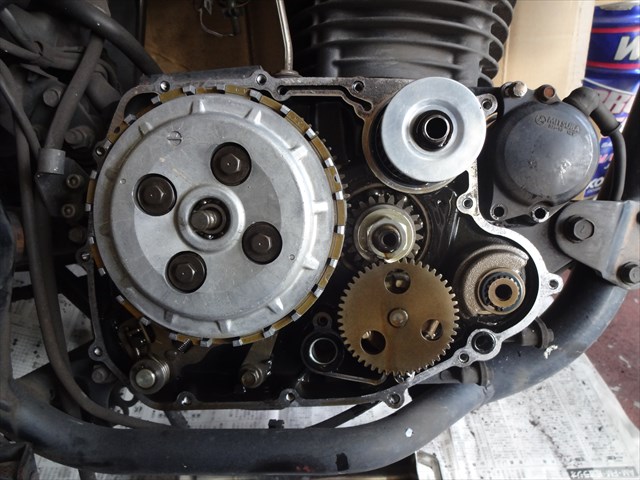

んでこれがカバーを取り外した状態ですね。

カバーを取り外した状態

右上にはオイルフィルターが有って、

オイルをタップリ含んでいるので

落っことしそうで心配な方は、予め

取り外しておくと良いでしょう。

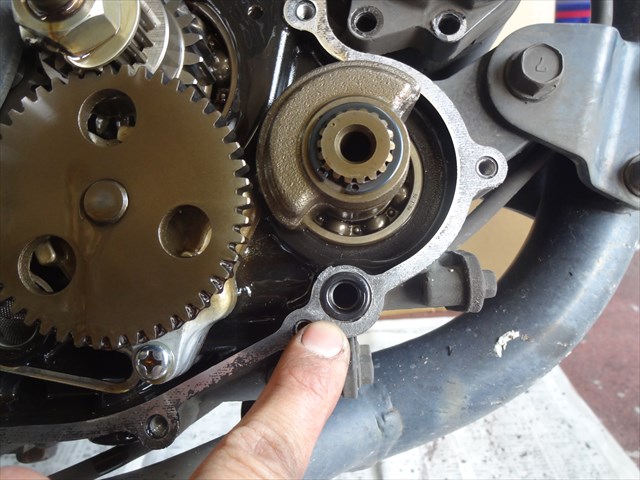

あと、右下にOリングが

入っていますので無くさない様に

予め取り外しておくと良いでしょう。

Oリング

次はセルモーターのリード線を

取り外す準備をしましょう。

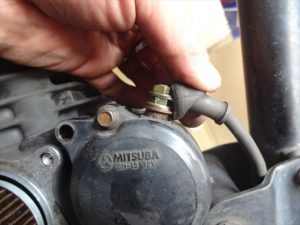

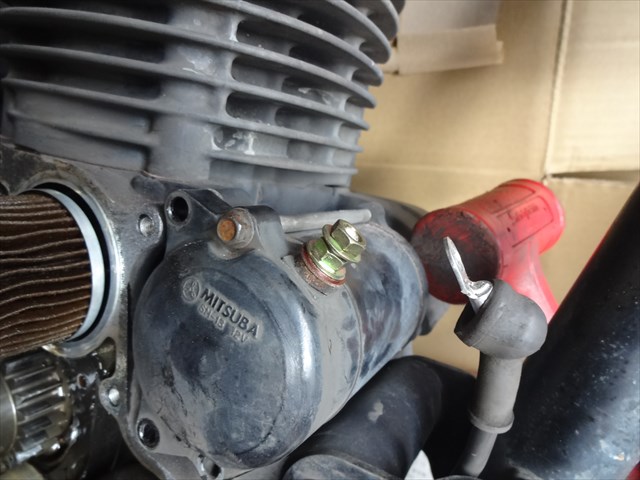

ゴムカバーを破らないように取り外しましょう。

ゴムカバーを取り外す

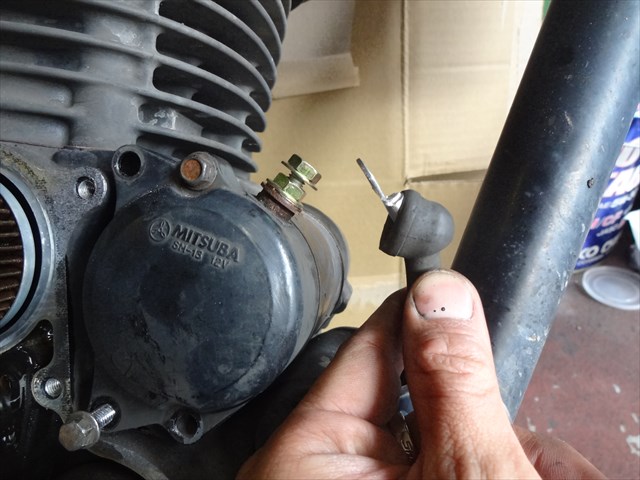

ナットを取り外してリード線を取り外しましょう。

リード線を取り外した

セルモーターの固定ボルトは

クラッチカバーを開けた時点で

予め取り外しておくと良いでしょう。

リード線、セルモーターの固定ボルトを

取外し終わったら、反対側から

セルモーターを叩いて抜き取りましょう。

セルモーターを取り外す

Oリングが付いているおかげで手で

引っ張ったぐらいでは外れませんので、

こうしてプラスティックハンマーで叩いて

抜き取るのです。

んでこれが取り外したセルモーターですね。

セルモーターを取り外した

さて・・・眠いわww

それにちょうど作業内容も区切りが宜しい。

今日はちょっと重たい物を持って

歩き回ったので結構疲れたw

なので、この続きはまた明日更新の

記事でご紹介します!

じゃ、今日の作業はここまで!
