では今日の本題です。

先日からご紹介している

GSX400Xインパルスのキャブレターをオーバーホールしてみよう!

ですが、今日は第6回目となります。

前回までの記事は以下のリンクよりご覧頂けます。

【第1回】GSX400Xインパルスのキャブレターをオーバーホールしてみよう!

【第2回】GSX400Xインパルスのキャブレターをオーバーホールしてみよう!

【第3回】GSX400Xインパルスのキャブレターをオーバーホールしてみよう!

【第4回】GSX400Xインパルスのキャブレターをオーバーホールしてみよう!

【第5回】GSX400Xインパルスのキャブレターをオーバーホールしてみよう!

さて前回までは確か

分割完了

左右のキャブレターを分割したところ

までご紹介しました。

今日はこの続きをご紹介していきましょう。

バキュームピストンに取り付けられている

ジェットニードルを交換しなくてはなりませんので、

バキュームピストンを分解して行きます。

先に行っておきますが、

このGSX400Xのジェットニードルは

とにかく分解しにくいです。

そう簡単にジェットニードルまで辿り着きません。

不器用な方は覚悟を決めて下さいw

まずジェットニードルを下方へと引っ張った

状態で紙テープなどで固定します。

※内部から押し上げるスプリング張力を弱めます

ジェットニードルを固定しておく

次にちょっとした道具を準備します。

薄いけど固めの板を4枚ほど用意しましょう。

ラミネート済の透明シートぐらいの固さが

ちょうど良いでしょう。

透明の板を準備する

準備した透明シートをバキュームピストン

上部から、内部のハンガー(ジェットニードルの押え)の

割りに併せて差し込んで行きます。

板を差し込んで行く

何でこんな事するのかは、

このハンガーを外してからご説明をば。

口で説明しにくいんですよw

形状を見ながら考えて頂く方が宜しい。

これが分解し終わった状態ですね。

ハンガーをバキュームピストンから取り外した

いかにもハンガー部分の形状が

整備性悪そうでしょ?

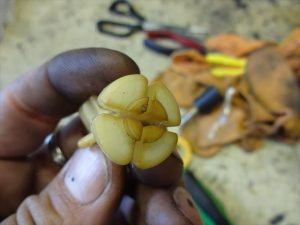

これがハンガー部分のアップ。

ハンガーの形状

この四つ割りになっている部分が、

外側に向かってバキュームピストンに

填り込んでいるんです。

バキュームピストン内側にこんな風に

溝があります。

バキュームピストン内側の溝

そうそう、この溝にガッチリとさっきの

ハンガーが填り込んでてね、厄介なのは

結構硬いんですよね、このハンガーってば。

それに、1ヶ所を押して溝から浮かせると

反対側の割り部分が溝に食い込む。

両方(二ヶ所)縮めると、もう二ヶ所を

何かで縮められるほどバキュームピストン内部に

クリアランスが無い。

つまり、何か工具で四つ割りを縮めておく

ってのは専用工具でも無けりゃ取外しは

かなり困難です。

だから考えたわけです。

ほんの割り部分を押し込んで隙間を作り、

その隙間に先ほどの透明の板を差し込むわけです。

板を差し込むことによって溝から完全に

浮かせることは出来なくとも、少し力を入れて

ハンガーを引っ張ると溝からハンガーが

抜けて来るって訳です。

でも、一人でやるには部品が小さくて

かなりイライラすると思いますが、手先が

器用ならさほどイライラする事も無いでしょう。

ハンガーさえ外してしまえば、

中からジェットニードルを抜き取りましょう。

ジェットニードルを取り外した

これを4つとも全て同じ事をして

ジェットニードルを取り外しましょう。

ジェットニードルにはスプリングが

入っていますので無くさない様にご注意を。

これで必要な部品の分解は完了です。

部品を取外し終わったキャブレター本体、

それにパーツ類は別容器に集めて

それぞれキャブレタークリーナーの

原液に浸け込みましょう。

キャブレタークリーナーに浸け込む

それなりに汚れが溜まっていたので、

丸一日浸け込んでおけば十分でしょう。

ジェット類も同じように丸一日浸け込んで

しっかりと汚れを落としておきましょう。

・・・そして、1日経過

キャブレタークリーナーの原液槽から

キャブレター本体を取り出して、洗浄油で

浮いた汚れを洗い流しましょう。

洗浄油で洗浄する

別容器で浸け込んでいたジェット類は

パーツクリーナーの原液を元に戻してから

容器内部に洗浄油を入れ、ある程度

容器を軽く回して洗っておくと良いでしょう。

あんまり容器ごとガシャガシャ振らないように。

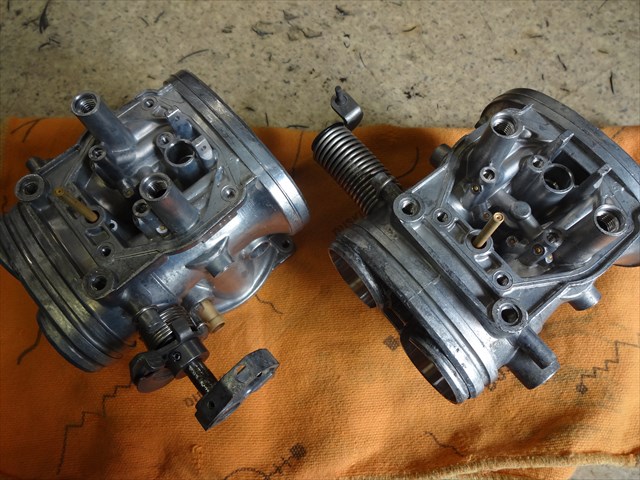

これが洗浄し終わったキャブレター本体ですね。

洗浄し終わったキャブレター

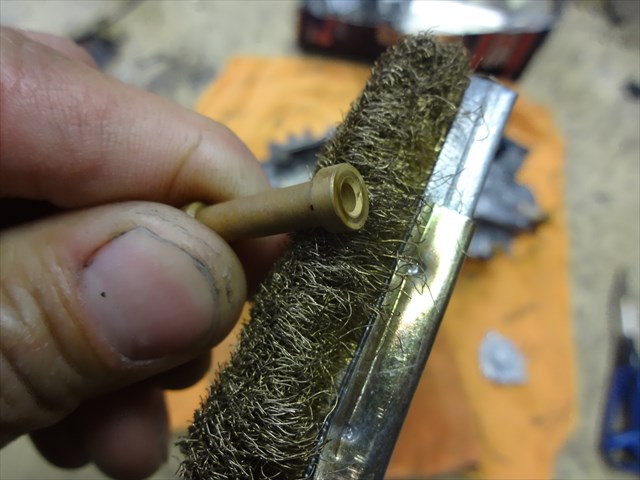

軽く洗浄し終わったジェット類は、

1つずつ真鍮ブラシで磨き上げていきましょう。

真鍮ブラシで磨く

他のジェット類も1つずつ真鍮ブラシで

丁寧に磨き上げましょう。

数が多いので結構時間が掛かりますが

仕上がり具合に大きく変わりがありますので

出来るだけ磨き上げておきましょう。

真鍮ブラシで磨く

んでこれが全てのジェット類を

磨き終わった状態ですね。

磨き終わったジェット類

驚くほど美しくなりましたね~。

金色に輝くジェット類を組み付ければ、

オーバーホールしたぞ!!って

自分自身も満足しますw

それに表面が汚れたままですと

オーバーホールしたとお客様に

作業報告書(写真付)でお出しした際にも

良い仕事が出来ましたよとアピールできますw

時間は掛かってもしっかりと

磨き上げておきましょうね♪
