では今日の本題です。

先日からご紹介している

CB400Four(NC36)のエンジンカバーを交換してみよう!

ですが、今日は中編となります。

前編記事については以下のリンクよりご覧頂けます。

【前編】CB400Four(NC36)のエンジンカバーを交換してみよう!

さて、前回までは確か

クラッチカバーを取り外した

クラッチカバーを取外し終わった所まででしたね。

今日はこの続きをご紹介していきましょう。

取り外したクラッチカバーから、まずは

クラッチを押しているプレートを先に

取り外しておきましょう。

プレートを取り外しておく

プレートを取り外したらジェネレーターを

取り外して行きましょう。

ボルトが固いので注意して取り外しましょう。

先にインパクトドライバーで軽く緩めておくと

作業効率が上がります。

ネジロック剤が塗られているので、最後まで

手で緩めていると時間が勿体ないので

ここはエアーラチェットを使用して一気に緩めます。

エアーラチェットで緩める

ジェネレーターの固定ボルトを緩め終わったら

次はジェネレータ配線を押えている

ステーの固定ボルトを取り外して行きましょう。

ピックアップコイルを取り外す

ステーを取り外すとジェネレータを

クラッチカバーから取り外す事が出来ます。

ジェネレータを取り外した

エンジン内部の部品を取り外す際、

必ずと言っていい程固く締め付けられた

ボルトがあります。

特にネジロック剤が塗られている部位は。

そういったボルトを緩める際は

部品のエッジで手を切らないように注意しましょう。

エンジン内部の部品は部品同士を合わせた際の

精度を出す為に角を落としていない事が殆どです。

故に、手指を安易に滑らせるとパックリと

切れてしまいます。

クラッチカバー内側も同様です。

注意して作業しましょう。

なお、エンジン内部の部品を触る時は

毛以外の手袋を使用するか、素手で作業しましょう。

軍手などの毛が出る手袋は御法度です。

クラッチカバーからジェネレータを取外し終えたら

次はクラッチアーム一式を取り外して行きましょう。

クラッチアームはスプリングなどが

入れられているので、そのままスポッと

抜き取れません。

クラッチアーム

それに、このスプリングってば

圧入カシメピンで固定されています。

圧入カシメピン

このピンを上手に抜き取らないと

スプリングはおろかクラッチアームも

抜き取ることが出来ません。

ひいては、クラッチカバーの

交換すら出来ません。

クラッチアームをクラッチカバー内側からみて

左回転させて、ちょうどスプリングが

掛けられているカシメピンの反対を

向くようにしてから、ピンポンチで抜き取ります。

※ピンポンチ・・・先端がフラット形状

ピンポンチで抜き取る

必ず手順を守って、反対側から

叩いて抜くようにしましょう。

間違っても突出している側から

抜き取らないこと。

抜けないことはないでしょうが、

ピンが広がってしまい抜き取れなくなったり、

再使用が出来なくなります。

必ず反対側から叩き抜く様にしましょう。

ピンがうまく抜けたら、クラッチアームを

抜き取りつつ、スプリングも取り外しましょう。

リターンスプリングを抜き取った

抜き取ったピンはクラッチアームを

引き上げるとカバー側に落ちていますので

必ず忘れずに拾い上げて保管しておくように。

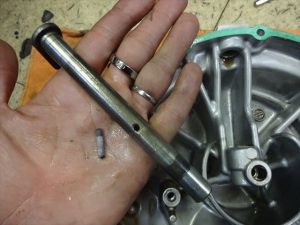

んでこれが抜き取ったクラッチアームと

カシメピンですね。

クラッチアームとカシメピン

これで古いカバーから

移植する必要な部品の取外しは完了です。

今回はクラッチカバーを新品に交換するので

ガスケットを剥がしませんが、エンジン側に

残っているガスケットの残片は取り除く必要が有ります。

スクレパーを使用してまずは大きな

ガスケット残片を剥がし取ります。

この時、エンジン内部にガスケット片を

落とさないように、予めタオルなどを隙間に

詰め込んでおくとよいでしょう。

ガスケットを取り除く

スクレパーでガスケットを

剥がし終えたら、さらにオイルストーンを

使用して、ガスケット面をさらにキレイに

磨き上げておきます。

オイルストーンをかける

オイルストーンを掛ける時は、直線的な動きでは無く

必ず円を描くようにしながら作業しましょう。

直線的な動きで研磨すると、ガスケット面が

均一になりませんので。

オイルストーンを掛け終わったら、

パーツクリーナーを使用して脱脂洗浄しておきましょう。

んでこれが磨き終わった後の

ガスケット面ですね。

磨き終わったガスケット面

これぐらいキレイにガスケット片が取れて

面がキレイになれば十分でしょう。

ガスケットの取り残しがあると

オイルが発生したりするので、念入りに作業

しておくことをお忘れ無く。

さぁ今日はジェネレータの取外しと

クラッチアームの取外し、それに

ガスケットを剥がしてオイルストーンを

掛けたところまでご紹介したので、この続きは

定休日明けの水曜日にご紹介しましょう♪

じゃ、今日の作業はここまで!
