では今日の本題です。

先日からご紹介している

CB750F(RC42)のジェネレータを交換してみよう!

ですが、今日は後編の最終回となります。

前回までの記事は以下のリンクより

ご覧頂けます。

【前編】CB750F(RC42)のジェネレータを交換してみよう!

【中編】CB750F(RC42)のジェネレータを交換してみよう!

さて、前回までは確か

取り外したジェネレータ

ジェネレータを取外し終わった所まででしたね。

今日はこの続きを最後までご紹介していきましょう。

ジェネレータを取り外すと、奥側にも

手前側に付いていた物と同じマグネットが

取り付けられています。

このマグネットは圧入されているので、

おいそれと簡単には外すことが出来ません。

フライホイールと同じですね。

フライホイールプーラーなど、爪タイプの

物は形状的に使用することが出来ませんので、

今回はこれを準備しました。

準備した太いシャフト

これはカワサキ系のアクスルシャフトですかね。

ボルト径で言うとM12かなぁ(記憶が不鮮明w)

取外し方は簡単です。

このアクスルシャフトを中央に差し込んでっと。

シャフトを入れる

ボルトを締め込んだ後、

セットハンマーなどでガチン!と

衝撃を与えましょう。

すると、また締め付けたボルトが

少し緩んで居ますので、また

ボルトをガチン!と叩きます。

それからまたボルトを締め込んで。

これを2~3回繰り返すと

マグネットが簡単に外れます。

マグネットが簡単に外れたところで、次に

ハウジングを取り外しましょう。

ハウジングもシャフトに対してベアリングと共に

圧入されているので、おいそれと簡単には

外れません。

先に言っておきます。

ベアリングまるごと外れた場合は

後ほどベアリングプーラーでハウジングから

抜き取って下さい。

ベアリングだけシャフト側に残った場合は

そのままにしておいて下さい。

ハウジングをベアリングに対して

圧入すればOKなので。

※ベアリングにガタつきなどが見られる場合は

シャフトから抜き取って交換して下さい

ハウジングをヒーターガンなどで暖めながら

ハウジングをスライドハンマーで抜き取りましょう。

スライドハンマーで抜く

1ヶ所を強くするのではなく、まんべんなく

4ヶ所ぐらいに分けてスライドハンマーで

抜き取ると良いでしょう。

また、ヒーターガンで暖める際は

ハウジングを重点的に暖める様にしましょう。

んでハウジングが外れました。

ハウジングが外れた

ベアリングがシャフト側に残りました。

ベアリングの状態を確認して、ガタつきなどが

無い事をチェックしておきましょう。

シャフトに残ったベアリング

ベアリングには特に異常も見受けられませんので

今回はそのままにして、再使用することにしました。

ガタつきがある場合は、プーラーなどを使用して

ベアリングを抜き取っておいて下さい。

※新品はハウジング側にセットして下さいね

んでこれがベアリングが抜けた

ハウジング側ですね。

ベアリングが抜けたハウジング

で、ハウジングの一部が割れていた

と書いていたのがこちらですね。

フラッシュが反射してちょっと分かり難いですが。

割れているハウジング

向かって右側の3分の1ほどが

割れて欠損しています。

どうしてこんなに割れているんだか。

まぁいい、とりあえず新品に

ハウジングは交換しますので良いでしょう。

そしてこれが取り寄せておいた新品の

ハウジングですね。

新品のハウジング

新品のハウジングにはオイルシール

が付属していませんので、

古いハウジングからオイルシールを

取り外して移設します。

古いハウジングからオイルシールを取り外してっと。

オイルシール

オイルシールを新しいハウジングに

取り付ける際は、予め脱脂洗浄を実施して

から取り付けておくように。

接合部にはOリングが入っていますが、

このOリングは新品に交換します。

新品のOリング

部品の取付けが終わったら、次は

いよいよハウジングの取付けです。

ベアリングがシャフト側に残っていますので

圧入していくような形となります。

予めハウジングをヒーターガンで

手で持てなくなる温度まで暖めてっと。

ハウジングを暖める

ハウジングの熱が冷め切る前に

エンジン側にセットし、適当な長さの

ボルトを準備してから、3本を少しずつ

締めながらベアリングに対して

圧入していきましょう。

圧入している際もヒーターガンで

ハウジングは暖め続けましょう。

締めながら圧入していく

しっかりと奥まで圧入出来た状態が

こちらですね。

ハウジングの取付完了

さぁどんっどん作業を進めますよん♪

続いては新品のジェネレータを

取り付けて行きます。

これが新品のジェネレータですね。

新品のジェネレータ

新品も古いジェネレータを取り外した時と

同様に配線カプラを付けたままですと

車体に配線を通すことが出来ませんので

配線カプラ

先の古いジェネレータと同じ様に

配線を抜き取ります。

端子を抜き取った

マグネットをセットしてから、新品の

ジェネレータをセットしました。

ジェネレータを取り付けた

続いて表側のマグネットをピン位置を

合わせてっと。

ピンの位置を合わせる

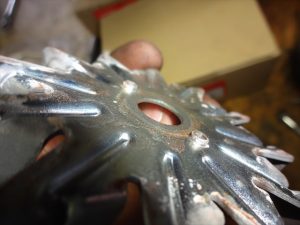

さらに表側に取り付ける冷却ファンにも

凸部がありますので、

ファンの凸部

マグネット側の凹部とちゃんと合わせて

セットするように。

マグネット側の凹部

マグネット、ファン側の凹凸を

しっかり合わせた状態で

インパクトレンチで適切に締め付けましょう。

本締めする

本締めが出来たら、最後に表側の

カバーをセットしてっと。

ジェネレータのカバーを取り付けた

カバーをセットしたら固定してっと。

カバーを本締めする

さぁあとは配線を接続して充電電圧を

計測しましょう。

んーーーーーーーーー。

写真ねぇぞwwww

確かに撮影したはずなのに(´・_・`)

くそぅ。

でも、発電量が正常な値に戻ったから

この完成写真があるんでしょうw

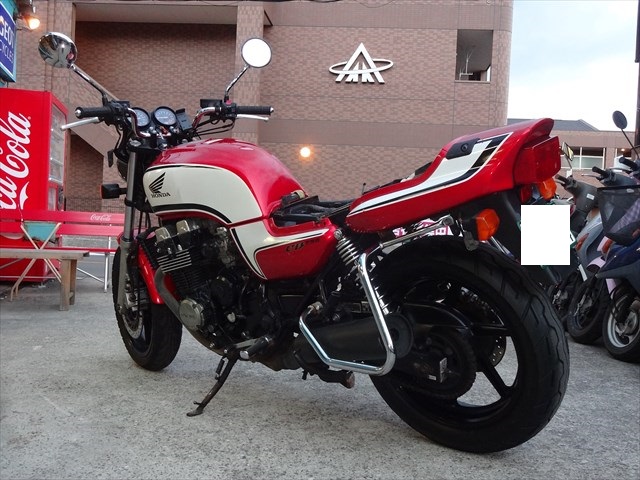

作業完了

充電電圧はアイドリング状態でバッテリーに

13V以上出力されていれば正常です。

必ずジェネレータ交換後はバッテリーへの

充電電圧の計測はお忘れ無く♪

作業はこれにて完了です~。

最後まで読んで頂きありがとうございました!

また明日からは他の作業をご紹介しますので

お楽しみに♪

じゃ、今日の作業はここまで!

最後に閉店時のTODAYのグリップ表面温度をお知らせです。

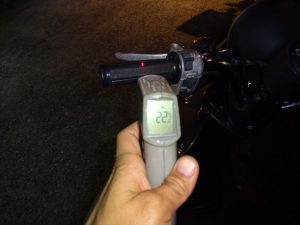

TODAYのグリップ表面温度 閉店時
