さて、今日はついに

スティードのキャブレターをオーバーホールしてみよう！

シリーズの最終回となります。

今までの記事は以下のリンクよりご覧いただけます。

■【第1回】スティードのキャブレターをオーバーホールしてみよう！

■【第2回】スティードのキャブレターをオーバーホールしてみよう！

■【第3回】スティードのキャブレターをオーバーホールしてみよう！

■【第4回】スティードのキャブレターをオーバーホールしてみよう！

前回まではたしか、

各部にWAKO’ｓのビスタックでグリスアップした所まででしたね。

今日はこの続きからご紹介します。

グリスアップが終わったキャブレターをエンジンに取り付ける前に、

元々ファンネル仕様だったのをエアークリーナーBOX仕様に変更します。

まずはエアークリーナーのチャンバー部分をエンジン右側から

エンジン上部に入れていきます。

配線とか水廻り配管が邪魔してきますが、

うまくかわしながら取り付けます。

どうしても入れにくい場合は、キャブレターとの接続用

ジョイントを取り外して取り付けるとやりやすいですよ。

※フロントエンジン用のジョイントはデフォルトで取り外す必要があります

エアークリーナーBOXがうまく収まったら、次はいよいよ

キャブレター本体をエンジンに取り付けていきます。

キャブレターを取り付ける前に、マニーホールドに

グリスを薄く塗ってから作業すると、キャブレターも差し込みやすいし

マニーホールドも痛めにくいので必ず薄く塗ってから作業するように。

薄くグリスを塗り終わったら、キャブレターをエンジン左側から

無理に押し込まずに少しずつ右側へと入れていきます。

入れ方としては、マニーホールドとキャブレターの底部が

引っ掛かりやすいので、うまく交わしつつも回転させたりして

うまく隙間に滑り込ませていきましょう。

無事にマニーホールド上部にまで入ったら、

後は手で片方ずつマニーホールドに差し込んで

バンドを固定してキャブレター本体の取り付けは完了です。

キャブレター本体の取り付けが完了したら、

次はジョイントを接続していきましょう。

スティードのジョイントはドラッグスターと違って

すごく素直にキャブレターにはまってくれるのでラクチンです♪

それに比べてドラッグスターと来たら・・・・

まぁいいでしょうドラッグスターの話はｗ

ジョイントを取り付ける際は、ジョイントのフチを

噛みこませないように注意して取り付けて下さい。

次は大気開放（エアベント）ホースを取り付けていきます。

純正のエアークリーナーBOX右側のこの部分に

四角いハコみたいな部品が取り付けられます。

この大気開放のチューブの接続も、とにかく狭いし

ギュウギュウ詰めだし大変です。

通す部分は、ホースの形状などから察しが付く位置しか

通す事ができませんので説明不要ですね。

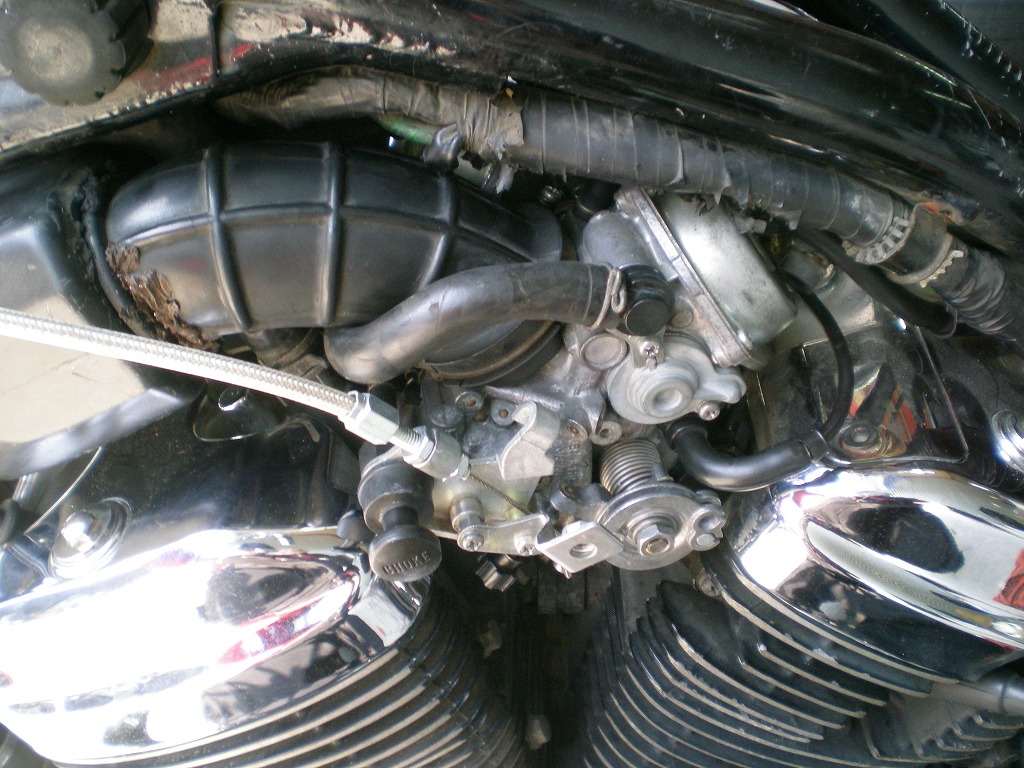

んでエアベントチューブとスロットルワイヤーの接続完了です。

本来は戻し側のスロットルワイヤーも取り付けられていますが、

こちらの車両は引き側のみです。

さぁ作業も残り少なくなってきました。

次はエアークリーナーBOXのチャンバーと、

エアーエレメントが入っている部分を接続します。

その前に、 ジョイント部分に薄くグリスを塗っておくと

ジョイントする際に非常にスムーズに入ってくれます。

スティードといえば、このジョイント部分の差込みが

とにかく固くって入りにくい車両が多いです。

あと、差込不良でしばらく走行していると外れてきちゃったり。

確実に奥まで差し込んでからバンドで固定しましょう。

バンドで固定が終わったらガソリンタンクを取り付けて、

シートを元通り戻せば作業完了で～す♪

エンジンを始動して、アイドリングを調整した後は

パイロットスクリューの微調整を行ってキャブレターのオーバーホール作業は

これにて完了です。

この後、オイルとエレメントを交換し、汚れた部分を洗車して

本日無事にオーナー様に車両をお返しいたしました。

本来であれば試乗して確認した後にお渡しするのですが、

なにぶん、

な、車両なので私には扱う事ができません。

いや、乗れますけど調子見るどころじゃありませんねきっと。

って事をオーナー様に説明し、乗りなれたオーナー様に

試乗を行ってもらって、何か気になることがあれば

すぐに戻って来てくださいとお伝えしてお渡ししましたが・・・・

戻ってこない

という事は問題無しって事でしょうか・・・ちょっと心配です。

帰る際の吹け上がり等を聞いている限りでは、問題無さそうな感じでしたが。

って事で、全5回に渡ってご紹介した、

スティードのキャブレターをオーバーホールしてみよう！

シリーズですが如何でしたか？

写真だけでは伝わり難い作業があったり、 技術や経験が必要な

整備部位も当然含まれています。

お伝えしたいのは、オートバイショップの作業内容の詳細を

少しでも知っていただき、理解を深めていただければと思って記事を書いています。

一口にオーバーホールといっても、

やるべき作業は単なる掃除だけではなく

調整や取り付け後のコンディションチェックまで多岐に渡ります。

当店で紹介しているオーバーホールの方法が全てではありません。

ショップによってはもっともっと細部まで分解するショップもあるでしょうし、

逆にもっと簡略化したオーバーホールしかしないショップもあると思います。

お店選びは時間をかけて慎重に♪
