では今日の本題です。

まずは車輌のご紹介から。

ヤマハ ドラッグスター400

ヤマハ ドラッグスター400(VH01J)ですね。

初期型4TRのモデルも作業内容は同じですので

内容を確認しながら作業を進めて下さい。

今回はジェネレータカバー周辺部からの

オイル漏れ以外にも作業を承っておりましたが、

今回はオイル漏れの修理作業をご紹介したいと思います。

では早速はじめて行きましょう。

まずは現状の確認です。

ジェネレータカバーは左側になります。

ジェネレータカバー周辺の汚れ

ジェネレータカバー周辺のフレームが

オイルで汚れていますね。

下廻りなのでホコリや砂利なども

付きやすいので余計にオイル汚れが

目立ちますね。

特にこのシフトリンケージ周辺に汚れが

集中しているようです。

シフトリンケージ周辺の汚れ

ホワイトのフレームが真っ黒のベトベトに

なっていますね。

この周辺からのオイル漏れが疑わしいですね。

でも、ドラッグスターってばサイドスタンドの

ブラケットが邪魔過ぎて見えづらいw

んもぅっ!!

しかも、ジェネレータカバーを取り外すには

このサイドスタンドブラケット一式を

取り外さないとダメなのです。

それはつまり、車両が自立する事が

出来なくなると言うことを意味します。

アメリカン用のメンテナンスジャッキを

お持ちでしたら存分に活用して下さい。

お持ちで無いという方は、今からご紹介する

パンタグラフジャッキを二つ使用した

ジャッキアップ方法でどうぞ。

車体底部のフレームにパンタグラフジャッキを

当てて、左右から少しずつジャッキアップしていきます。

サイドスタンドブラケットの固定ボルト周辺部や、

その他作業の邪魔となるような部位へ

ジャッキを当てないように注意して下さい。

パンタグラフを当てる

このジャッキのかけ始めが最も不安定

ですので注意して下さい。

左右から少しずつ欲張らずにジャッキアップ

していきますが、安定して真っ直ぐに上がるまでは

サイドスタンド側に少し傾斜した状態で

常にジャッキアップしましょう。

サイドスタンドも邪魔ですが出したままで

ある程度の高さまでいきましょう。

フロントホイールとサイドスタンドが地面から

浮くぐらいジャッキアップ出来れば良いでしょう。

ジャッキアップ完了

最終的には平行となる様にジャッキを

調整しておいて下さい。

また、当日中に作業を完了出来ない

という方は、手間は掛かりますが

ジャッキを降ろして保管するようにしてください。

ジャッキアップしたままで日をまたぐのは

危険です。

朝起きてバイクががしゃーんとか辛すぎますし。

車体を水平にジャッキアップ出来たら

サイドスタンドを上げてっと。

サイドスタンドを上げて

ジェネレータカバーも真正面で、傾斜した状態での

作業よりも随分と捗りそうです♪

サイドスタンドブラケットを取り外しましょう。

フレーム内側にナットが有りますので

車体を出来るだけ揺らさないよう、

注意してナットを緩めましょう。

間違ってもボルトの頭側から

緩めるなんて事しないように。

ブラケットの固定ナットを取り外す

ナットを取り外したらゆっくりとブラケットを

取り外しましょう。

これでもう完全に自立する事が

出来なくなります。

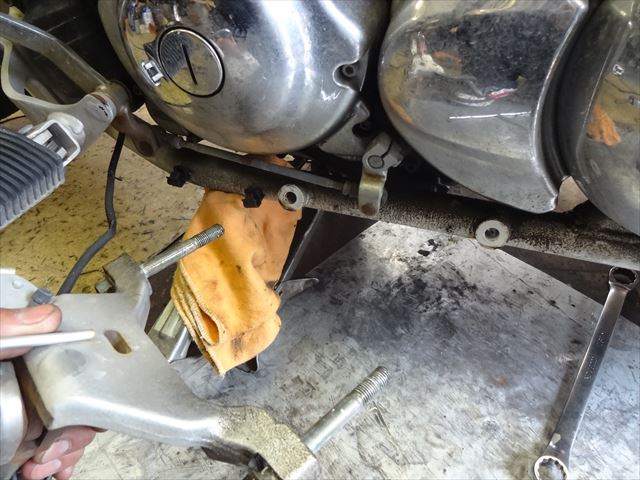

ブラケットを取り外す

ブラケットを取り外す

サイドスタンドスイッチの配線が

繋がったままですので、フレームについている

配線クランプから配線を取外しながら

ステッププレートの前あたりまで持って

行っておくと作業の邪魔になりません。

配線が長く余裕がありますので、完全に取り外す

必要は有りません。

邪魔でしたら取り外して頂いても結構ですが。

次にシフトペダルと繋がっている

リンケージアームをエンジンから

取り外しましょう。

シフトリンケージを取り外す

シフトリンケージをエンジンから取り外したら、

ステッププレートごと取り外してしまいましょう。

ステッププレートを取り外した

これでジェネレータカバー周辺の

作業の邪魔となる部品の取外しは完了です。

ジェネレータカバー周辺

これでカバーの類いを取り外して、

原因と思しき場所を特定出来そうですね。

まずはシャフトドライブ部の大きなカバーを

取り外しましょう。

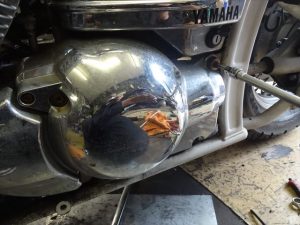

カバーを取り外す

メッキは洗えばキレイになりますが、

この辺のメッキカバーを固定しているボルトって

ほんっとよく錆びてるわ。

どれもこれもドラッグスターは錆びてる。

保管状態が大きな原因ですけど、

水が溜まりやすいカバー形状ってのが

大きいでしょうな。

カバーを取り外した

続いてドライブギヤのメンテナンスホール部の

カバーも取り外します。

カバーを取り外す

ブッシュにざくっと差し込まれているだけなので、

先の大きなカバーさえ外れていれば

簡単に取り外せます。

このカバーを取り外すとオイル漏れの原因箇所が

きっとよく分かるはずです・・・・。

でも、その様子についてはまた

明日更新の記事でご紹介する様にします♪

じゃ、今日の作業はここまで!
