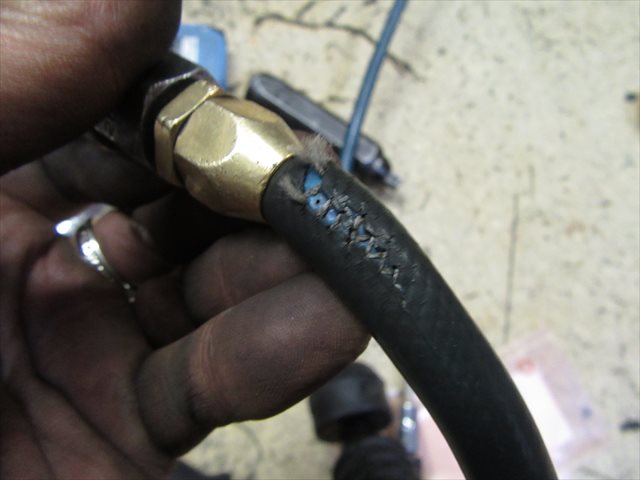

で、今だに猛烈な勢いでエアーが吹き出ている

所に目をやると、ちょうとインパクトレンチの差込み口

付近のエアーホースが劣化して割れていました。

あらら・・・・。

バックリ口が開いてしまっています。

手元で常にオイルやガソリンなどにさらされる

場所なので、劣化も激しいですね。

ついこの間も切って詰めたような気がするのに。

まぁエアー圧も高いから仕方無いか。

インパクトレンチに差し込んであって良かったよ。

差し込んでなかったらエアーホースが空気圧で

暴れてお客様の車両にコツンと

当たりでもしたら・・・∑(；Д；ﾉ)ﾉ

目も当てられないです。

高圧ホースを使用する時は、定期的に

ホースの劣化を確認しましょう(ToT)

では、今日もいつもの開店時の

TODAYのグリップ表面温度と

明日の大阪の天気予報をお知らせしましょう。

19.8℃

曇りのち雨！

～06時:0%　～12時:20%

～18時:90%　～24時:60%

明日の大阪の天気は、前線や湿った空気の

影響で雲が広がり、昼前から雨となり

雷を伴って非常に激しく降るところが

ある見込みです。

雨具のご準備はお忘れ無きよう。

ご帰宅の時間帯はきっと雨ですよ。

では今日の本題です。

まずは車両のご紹介から。

スズキ　イントルーダークラシックですね。

これは800ですが、400も共通だと思いますので

参考にしてみて下さい。

今回のご入庫は、度重なるバッテリー上がりと

その対策でお越し下さいました。

まぁ・・・一番は乗る頻度が低いため

バッテリーも上がりやすいご使用環境なのですが

それでももうちょっと長持ちして欲しいという

お客様からのご要望で、車検と併せて

イモビライザーの撤去を依頼されました。

イモビライザーって、消費電力は少ないとは言え

待機電力を使用しているので、使用頻度が低い人程

バッテリーへの負担が大きくなってきます。

オプションで取り付けられているイモビライザーなので

割と簡単に取り外すことが出来ますが、

一部配線に加工というか、手を加えてあげる必要が

ありますので、この記事を見て参考にして下さい。

なお、オプションのイモビライザーは

ショップによって取付位置が異なる事が

ありますのでご了承下さい。

では作業を始めます。

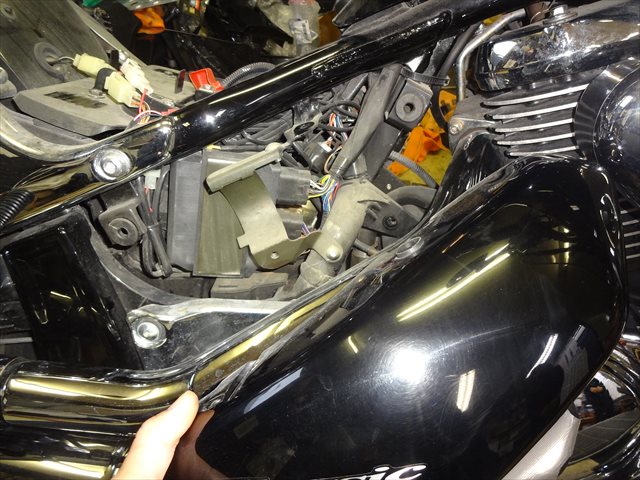

まずは車体右側のサイドカバーを取り外しましょう。

サイドカバー内側に手のひらぐらいの

サイズの大きなＣＤＩユニットがありますので

取り外して横に避けておきましょう。

CDIユニットを取り外すと、リヤサスペンションの

すぐ脇のバッテリーボックスにアラームが、

そしてCDIユニットのちょうど裏側にあたる

バッテリーボックスにイモビライザー本体が

取り付けられています。

車体と接続されているカプラーを

全て取り外しておきましょう。

また、アラームは作業中にピーピーなると

ウルサイので予めカプラを抜いておくと良いでしょう。

車体前方に向かって走っている

動作確認用LEDの配線を

取り外しておきましょう。

動作切り替え用のスイッチとなっている

配線は、ブレーキであったり、ヘッドライト切り替え

スイッチであったり、イグニッションキーであったりと

様々ですので、配線を追い掛けながら取り外しましょう。

ちなみに、こちらのイントルーダークラシックの場合は

ヘッドライトのLo/Hiスイッチ切り替えによって

イモビライザーの解除がなされる仕様になっていました。

で、この純正オプションのイモビライザーって

そのまま取り外したら、ハイOK！って訳には

行かないんですよ。

これがオプションのイモビライザー本体の

カプラを取り外した、メインハーネス側のカプラですね。

イモビライザーを取り外したままですと

こういう状態になっていると思いますが、

この状態ではイグニッションはONになりますが

エンジンは掛かりません。

ええ、点火がカットされた状態になります。

なので、取り外した後も正常に

使えるようにするために簡単な

配線を作ってあげる必要があるのです。

まずは動作チェックの為に

細いワイヤーをカプラに差し込んで

2本の配線を導通させます。

導通させる配線は

この2本ですね。

■オレンジ/白

■オレンジ/緑

この二本を導通させて、とりあえず

エンジンが始動するかどうか確認して下さい。

※配線をフレームなどに接触させないように注意する

もちろん、無事にエンジン始動確認です。

恐らく他のスズキ車でも同じ配線色になっている

と思いますので参考までにどうぞ。

要はオプションのイモビライザーを取付けした際に

純正で付属しているリターン配線が組まれた

カプラが無いために、エンジンが始動できないというわけです。

イモビライザーを取り付けていない車両の場合は、

配線がUターンしたカプラが付いているはずです。

それと同じ様に配線カプラを作れば良いというわけです。

カプラを準備するのが面倒だー(；´Д｀)

という方は配線同士を繋げるだけでも

同じ事ですので、クオリティ度外視でいいという

場合は、外れない程度の接続をしておいてもOKです。

※エレクトロタップは接触不良が起きやすいので推奨しませぬ

ちなみに、カプラは準備しなくても

取り外したイモビライザー本体の

カプラを取り外して再使用出来ます。

ただし、端子と配線だけは準備する必要は有りますが・・・。

エンジンの始動確認が終わりましたので、

強力両面テープでバッテリーボックスに

貼付けられているイモビライザー本体を、

バッテリーボックスと本体の隙間にカッターナイフの

刃を入れて切り離していきます。

カッターナイフが動かしにくいぞ！！

と言う方は、少しだけパーツクリーナーを

カッターナイフの刃に吹き付けてから

切っていくとスムーズに切れます。

同様にしてアラームも取り外して下さいね。

んでこれが取り外した、純正オプションの

イモビライザー一式ですね。

※LED等は含まれていません

次に先ほどヘッドライトまで

動作の解除用に引っ張ってあった

配線と、動作確認用LEDランプを

取り外しましょう。

ほぼディーラーで取り付けられている

イモビライザーの場合、ガソリンタンクを

一度取り外さないと配線を取り外すことが

出来ないように、メインハーネスなどに結束

されています。

無理やり引っ張って外そうなどという

荒技を実施しないこと。

結束している場所によっては、とんでもない

事態を引き起こすことがありますので・・・・。

んでこれが取り外したLEDランプと動作解除用

シグナル配線ですね。

では配線カプラを動作するように

復旧させていきましょう。

取り外したイモビライザー本体の

４Pカプラの端子を全て抜き取ります。

使用するのはこのカプラだけですので

端子は予め準備しておくように。

オレンジ色の配線を使用する方が、

よりそれっぽくなるので、適当な長さに

カットしたオレンジの配線の両側に

カプラ用端子を取り付けました。

作った配線を先ほど取り外した

カプラにUターンさせて取り付けてっと。

このままだと配線が不細工で

締まりが無いので、ちょっとだけ

根本部分を絶縁テープでを入れてお化粧(・ω・)

うん、なんかそのままより

良くなった。

あとはこれを元通りメインハーネスに

ぱちっと取り付けたら作業は完了です♪

これでイモビライザーの取外し作業は

完了なのです～♪

ほかのスズキ車、例えばスカイウェイブ250などの

後付けオプションイモビライザーも

同様の手順で取り外しが可能です。

※場所は違えど配線色は恐らく同じです

一戸建てなどにお住まいで、盗難の

危険性が無く、度重なるバッテリー上がりや

誤作動によるアラーム発砲などで

どうにかしたいと思っていた方は

ぜひぜひ参考にしてみて下さい。
