では今日の本題です。

先日からご紹介している

Vツインマグナのキャブレターをオーバーホールしてみよう!

ですが、今日は8回目になります。

前回までの記事は以下のリンクよりご覧いただけます。

【第1回】Vツインマグナのキャブレターをオーバーホールしてみよう!

【第2回】Vツインマグナのキャブレターをオーバーホールしてみよう!

【第3回】Vツインマグナのキャブレターをオーバーホールしてみよう!

【第4回】Vツインマグナのキャブレターをオーバーホールしてみよう!

【第5回】Vツインマグナのキャブレターをオーバーホールしてみよう!

【第6回】Vツインマグナのキャブレターをオーバーホールしてみよう!

【第7回】Vツインマグナのキャブレターをオーバーホールしてみよう!

さて、前回までは確か

バキュームピストンを組み終わったキャブレター

洗浄したキャブレターにバキューム

ピストンの取付けまで終わった所まででしたね。

今日はこの続きをご紹介していきましょう。

バキュームピストンの取付けが終わったあとは

必ずバキュームピストンの動作テストを

実施しておきましょう。

動作テストはエアーガンを吸入口上部の

開口部にエアーを吹き込むだけ。

バキュームピストンが正常に噛み込み無く

取り付けられていれば、写真の様に

バキュームピストンが発生した負圧によって

持ち上がってきます。

バキュームピストンの動作チェック

ラバースカートが噛み込んで

負圧が逃げていると、バキュームピストンが

持ち上がりません。

むしろ、押し下げる力が働くのです。

ここでバキュームピストンが持ち上がらなかった

場合は、もう一度バキュームピストンを

取り出して確認しましょう。

さぁバキュームピストンの動作も

確認し終わったら、次はいよいよ

コイツをやっつけねばなりません・・・。

ええ、コイツですよ。

固着して抜けないプランジャ

チョークのプランジャですね・・・。

キャブレタークリーナーの原液に

浸け込んでおけば外れるかなと

思っていましたが、全く無理ですねwww

完全にキャブレターと一体化しています。

こうなったら火力を使うしかありません。

小型のバーナーを使用してプランジャーが

入っている部分を局所的に暖めます。

小型バーナーで暖める

潤滑油を追加しながら、暖め続けて

時々プランジャーを掴んで回転させる力

を加えてあげましょう。

それを繰り返す事約5分。

やっとこさプランジャーをキャブレターから

抜き取ることに成功致しました(・ω・)

取り外したプランジャ

どんだけキャブレターと仲良くやってんだよw

久し振りに苦労しましたわ。

でもまぁ何とか取り外せて何よりでございます。

最終的に熱を入れても外れない場合は、

ドリルを使用して穴を開け、逆タップを

使用して強引に抜き取る必要が有ります。

ドリルでプランジャを掘る

この写真はイメージです。

あくまでイメージです・・・・(;´Д`)

プランジャの取り外しも終わった所で

次はキャブレターを連結していきましょう。

連結部分に取り付けるフューエルラインの

Oリングに薄くシリコングリスを塗っておきます。

シリコングリスを塗っておく

フューエルラインをキャブレターに差し込んでから

キャブレターを連結しましょう。

キャブレターを連結する

連結したキャブレターにボルトを入れて

仮固定しましょう。

ボルトを入れて仮固定する

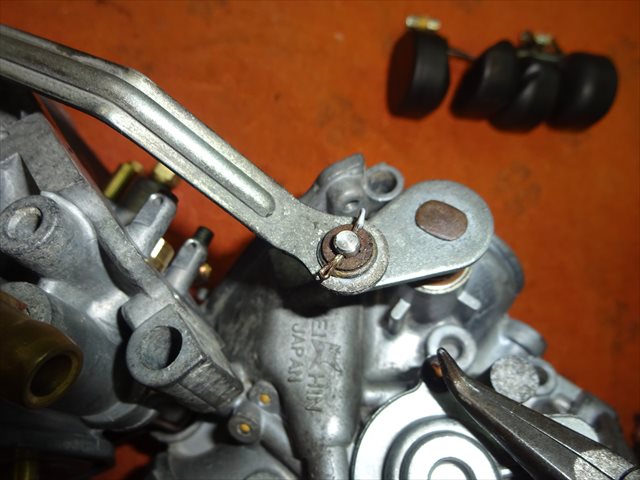

連結ボルトの仮固定が終わったら

前後のキャブレターを繋ぐリンケージを

接続してワッシャと割ピンを入れて

固定しておきましょう。

リンケージステーを固定する

これでキャブレターの仮連結が

終わりました。

連結ボルトは最後に本締めしますので、

ここではとりあえずキャブレターが

グラグラしない程度に固定しておきましょう。

連結完了

仮連結が終わったキャブレターに

ガソリンホースを差し込んでおきます。

ガソリンホースを繋ぐ

ガソリンホースを取り付けたら次は

ベースを取り付けます。

ダウエルピンの位置を合わせて

ベースを取り付けましょう。

ラバーファンネルが噛み込まないように

よく見ながら取り付けて下さいね。

ベースを取り付ける

ベースを取り付けたら内側から

ボルトを入れて均等に少しずつ締め付けて

固定しましょう。

ボルトを均等に締め付ける

ベースの内側のこのボルトを本締め

し終わってから、左右のキャブレターを

連結した際に入れた仮固定のボルトを

本締めしましょう。

仮固定のボルトを本締めする

全てのボルトの本締めが終わったら

先ほど本締めしたベースの固定ボルトと

共締めしたステーの緩み防止爪を

しっかりと折り曲げておきましょう。

緩み防止ステーを曲げておく

最後にエアーベントチューブを

取り付けてバンドで固定しましょう。

エアーベントチューブを取り付ける

よぉぉぉぉし!

これで上半分の作業は完了です。

残るはフロートチャンバー内部の作業だけです。

この作業の続きはまた明日更新の

記事でご紹介しましょう。

じゃ、今日の作業はここまで!
