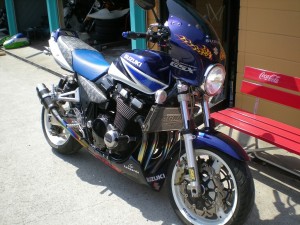

変貌を遂げたGSX1400

以前にも登場した、スズキ GSX1400 ですね~。

ウェーブディスクを取り付けているにもかかわらず、

ウェーブディスク

あまりにも効きが悪いって事で、今回チョイスしたブレーキパッドがこちら。

プロジェクトμ ハイパーカーボンパッド

プロジェクトμ(ミュー)製のハイパーカーボンパッドkai です。

当店でも人気のカーボンメタルパッドです。

価格は純正と同等か少しお求め安い位で、ウェット性能も純正程ではないにしても、

極端な性能低下もなく十分実用に耐えます。

ブレーキの効きも、取り付けてすぐは本領発揮しませんが

しばらくして熱が入ってくると・・・

わ ぉ w

きっとお気に召して頂けるはずですよ♪

って事でいつもと少し違った感じの冒頭記事から始まった今日のブログですが、

いつもの開店時のTODAYのグリップ表面温度をお知らせして

いつも通りの流れに戻したいと思いますw

TODAYのグリップ表面温度

12.0℃

昨日の夜から降り続いている雨のせいで

今朝はなかなかの冷え込み。

さてさて、昨日から始まった

アドレス110(CF11A)のキャブレターをオーバーホールしてみよう!

ですが、本日は第2回目となります。

前回の記事は以下のリンクよりご覧いただけます。

【第1回】 アドレス110(CF11A)のキャブレターをオーバーホールしてみよう!

前回は確か・・・

ジェット類もキャブレタークリーナーに漬け込む

キャブレター本体と、各ジェット類をキャブレタークリーナーに

漬け込んだところまででしたね。

今日はこの続きをご紹介します。

まずはキャブレタークリーナーに漬け込んである

キャブレター本体を引き上げましょう。

キャブレタークリーナーからキャブレターを引き上げる

よぉ~く、キャブレタークリーナーの液を振るい落としておきましょう。

次は同様にして漬け込んであるフロートチャンバーも引き上げます。

フロートチャンバーも引き上げる

何だかまだフロートチャンバー内部が茶色くなっていますが、

後々キレイになりますのでご安心を。

次は別容器に入れて漬け込んでいたジェット類も

キャブレタークリーナーを流し出して取り出します。

ジェット類を入れてあるこの容器は、フタの部分に少々高めの

壁が付いていて、液切りには最高です。

少々キツイ薬品を入れても丈夫なので重宝してます。

あ、ちなみにコンビニなどで売られている、ガム等が入ったソレですw

フタを半開きにするとちょうど良い感じです。

液切りをしっかりしておく

立てたり、横にしたりと数回繰り返すと、ほぼ内部の液を排出する事が出来ます。

次は取り出したキャブレター等をいつもの灯油でキレイに洗浄します。

灯油でキレイに洗浄する

初めに比べたらこの時点でもちょっとキレイになっていますが、

さらに灯油で洗浄してキレイにしていきます。

キャブレター本体はさすがに砂利やらオイル汚れなどが

こびり付いていたので時間が掛かりましたが、

なんとか期待していた通り、キレイになってくれましたよ。

洗浄が完了したキャブレター

んっもう~、まるで新品みたい♪

ウフ♪

洗浄も完了したので、各ジェットなどを組み戻していきますが

その前にもう少しキレイにしておく必要がある場所が。

バルブシートが汚れてる

フロートバルブが収まる、バルブシートですね。

壁面を良く見ると白く汚れています。

バルブシートって結構シビアな部品なので、

金属ブラシなどで擦るのはあまり良くありません。

そういう場合は、綿棒を使用しましょう。

綿棒に少しだけコンパウンドを付けて、

フロートバルブの当たり面を

 擦らない様にしつつ壁面のみ磨きあげます

綿棒を使用してバルブシートを磨く

くれぐれも奥まで突っ込んでフロートバルブの当たり面を

磨いてしまわないように注意して下さい。

綿棒をクルクルクルクル回して掃除すると、

ピッカピカになったバルブシート

ご覧の通りピッカピカになりましたね。

これで安心してフロートバルブを組み付けることが出来ます。

綿棒で奥まで磨いちゃいけない理由は2つ。

1:フロートバルブとバルブシートの当たり面が変化してガソリン漏れの可能性

2:バルブシートは圧入式の為交換できない。よって特別な理由もなくバルブシートを磨いて

 研磨する行為は無謀。(研磨する事になるので、繰り返す内に油面が上がります)

綿棒で奥まで磨いたからといって、すぐさま2のような症状に

出くわす事はまず無いでしょうが、長年非交換部品として

使用しているバルブシートは、それでなくても磨耗して油面が

高くなっているのに、あえて自ら棘の道を進む必要は無いって事です。

この手の小排気量スクーターの場合は

油面調整が出来ないフロートを採用していることですし・・・。

可能性として一番厄介なのが、1ですよね。

綿棒とはいえ研磨剤を使用して磨く訳ですから、当然の事ながら

フロートバルブとバルブシートの当たり面が変わってしまいます。

たったこれだけの行為でオーバーフローを引き起こしたり、

油面不良を引き起こしたりするので侮れません。

フロートバルブの当たり面する時以外は

研磨しないように注意しましょう♪

じゃ作業を続けますね。

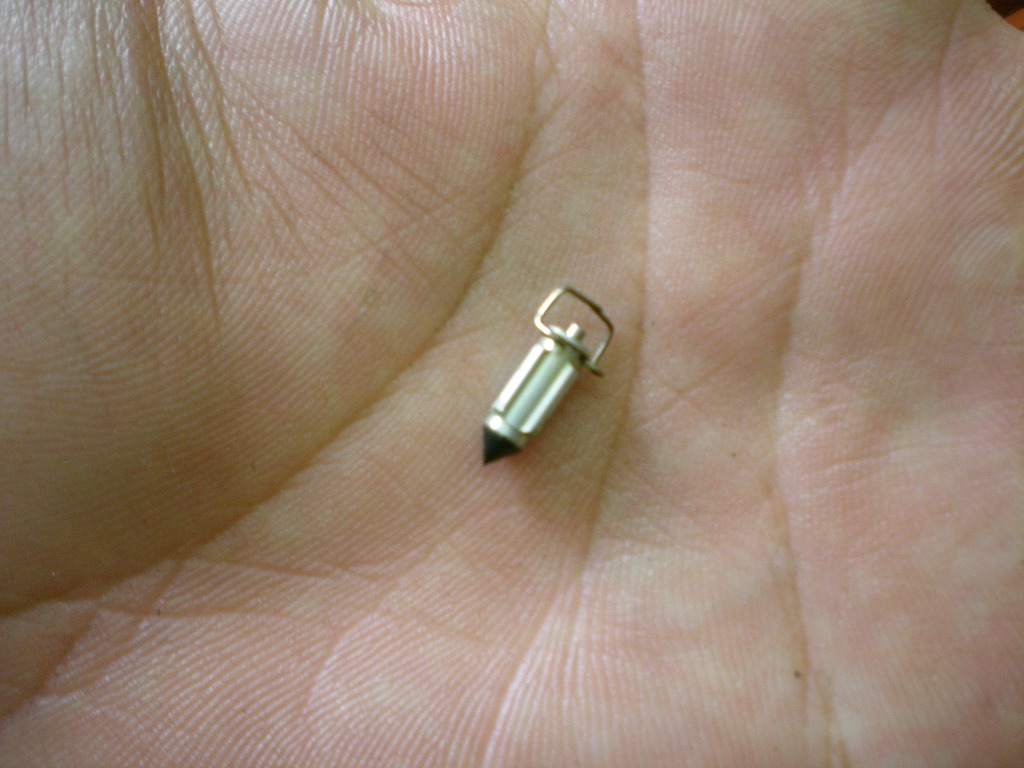

先ほど何度も話に登場した、フロートバルブを

フロートバルブ

ピンを通したフロートに引っ掛けて、

フロートに引っ掛ける

キャブレターに組み戻します。

フロートをキャブレターに組み戻す

ピンをしっかりと押え様のボルトで固定しておきます。

フロートバルブは取り付ける前に、頭の部分についている

突起部分にスプリングがしっかりと効いているか確認してから取り付けましょう。

突起部分がピコピコしない時は、ピコピコする様になるまで

ひたすらパーツクリーナーを浸み込ませたりして下さい。

じゃ次はメインジェットとノズルを組み戻します。

メインジェットとノズルを組み付ける

いつも通りメインジェットを少し締めたら、木片などでコツコツと叩いて

衝撃を与え、また少し緩んだメインジェットを少し締めて、また木片で衝撃を

与えて・・・を繰り返してノズルを元通り組み戻しましょう。

くれぐれもメインジェットでグイグイと押し込んでいくのはやめましょう♪

ノズルはこれぐらいベンチュリー内部に出てくればOKです。

ノズルの出面はこれぐらい

次にスロージェットを組み付けてキャブレター内部は完了です。

スロージェットを組み戻した

これぐらいピカピカにならないと、オーバーホールした

気になれないですね。

そういった心内部事情を踏まえると、このフロートチャンバーの

表面のザラツキ具合はモヤモヤが残ります。

フロートチャンバー内部

でもこれ以上はキレイにしようがありませんので、

モヤモヤしつつもしっかりとキャブレターに取り付けます。

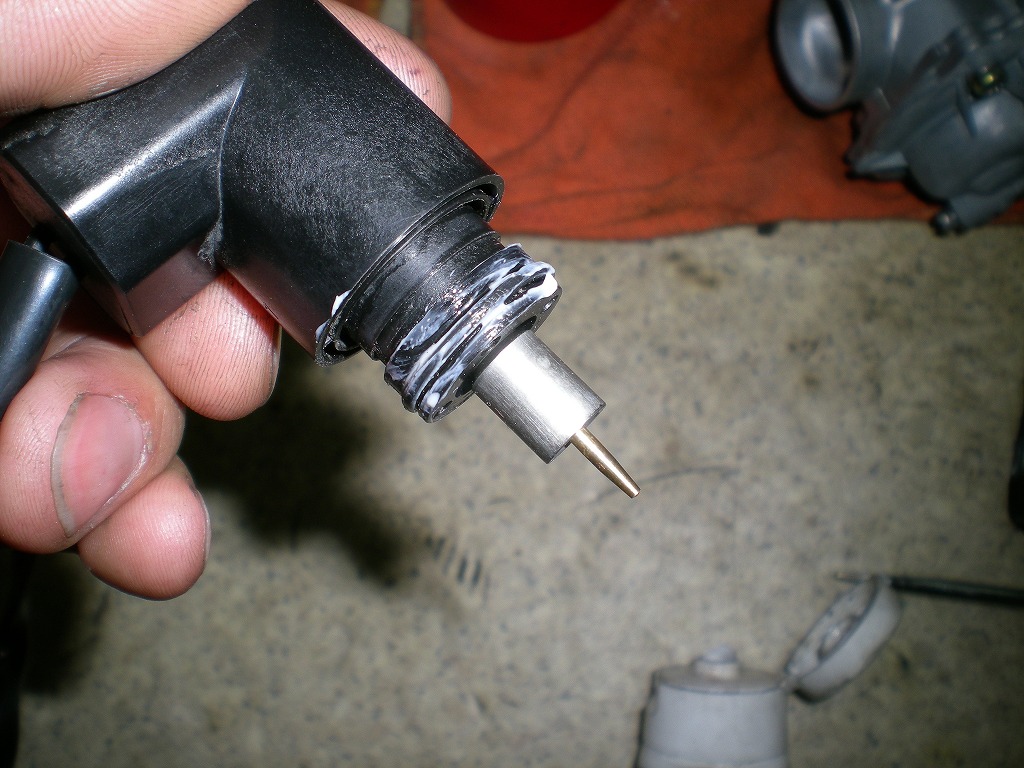

次はオートチョークを元通り組み戻しますが、

組み戻す際はOリング部分に薄くシリコングリスを塗ってから入れると

Oリングを痛めずにGOODです。

Oリングにシリコングリスを塗ってから取り付ける

オートチョークや、アイドル・エアースクリュー、ホース類を取り付けて

キャブレターのオーバーホール完成です♪

キャブレターのオーバーホール完成

いかがでしょうか。

使い込んだキャブレターも見事にきれいになってくれます。

この記事を見ている方も、キャブレタークリーナーを1缶買ってみては?

スプレータイプと違って液は何度も繰り返し使用できますし、

洗浄力はスプレータイプより格段に上ですしねぇ~。

明日はガレージに篭って

  キャブでもオーバーホールしてみっか!

って、ならないですよねwww

じゃ今日はここまで♪

明日は最終回となりますのでお見逃し無く~。
