ここからが今日の本題

先日からご紹介している

VS1400イントルーダーのキャブレターをオーバーホールしてみよう!

ですが、今日でついに20回目となりました。

さすがに過去20回の過去記事をここで載せるのは

縦に長くなりすぎて、モバイルユーザーさんにも悪いので、

第1回から第5回まで、それに前回の記事のみを載せるようにしますね。

第1回から第5回

ども。 今日はちょっと朝から予定外の事が発生して 時間がかなり押しましたが、無事に午前中・・・いや、 正午頃にイタズラされたイグニッションキーの 交換作業を現地...
ども。 日を追う事に寒さが厳しくなってきていますね。 今日のように一日中曇り空ですと、気温が殆ど上がらず 朝から寒すぎる・・・・。 朝、家で洗顔する時も水が冷た...
ども。 先日記事にしてご紹介したバーディー80に 取り付けたRAYD DELTA LEDヘッドライトですが、 以前のモデルを取り付けたリトルカブと ...
ども。 今日は朝から昨日の記事で書いていた 古紙を処分してきました。 昨日のうちに準備して閉店時に邪魔に なるので山積みにしてあったんですね。 そ...
ども。 紆余曲折有りましたがやっとこさ ブログのデザイン変更が終わりました。 まぁ・・・見れば分かると思いますがw まだまだ設定の段階ですが当分...

前回の記事

ども。 昨晩帰宅してさぁメシ喰って・・・と思ったら、 寝室からうめき声が。 子供達はよく寝言とか言うんでさほど気にして いなかったんですけど、5分ほどす...

前回までのおさらい

汚れたフィン部分

キャブレターやエアークリーナーボックスを取り外している

この間に、マニーホールドをビニール袋で封をしてから

洗車した所までご紹介しましたね。

今日はこの続きをご紹介していきましょう。

作業再開 燃料ポンプ洗浄作業

ガソリンホースなどの洗浄は前回終わらせてありましたが、

まだ燃料ポンプ本体内部の洗浄は終わっていません。

なので、今日はまず燃料ポンプ内部の洗浄から

始めてみたいと思います。

注意事項

燃料ポンプを分解して内部を洗浄するのは、少々リスクが高いので

今回は分解せずに燃料ポンプを作動させ、ポンプ内部の

汚れや腐食などを排出する方法を選択いたしました。

なお、この作業は引火しやすい白灯油を使用した作業となる上、

電気も同時に使用するため、取り扱いを間違えますと発火する

恐れもありますので、不慣れな方はくれぐれも真似をしないように

お願いいたします。

あくまで知的好奇心を満たす目的でご覧ください。

洗浄前の準備

燃料ポンプにある2本の差し込み口は、1本は吸入用で

もう1本は排出用となっています。

その両方の配管に予め、50㎝長の燃料ホースをしっかりと

差し込んで準備しておきましょう。

白灯油は出来るだけ新しいものを使用してください。

決してガソリンを使用しないように。

揮発性の高いガソリンは電気を流した瞬間に火柱が上がります。

燃料ポンプの配線カプラに電源を投入するために、

適当な長さに切った2本の配線も準備しておいてください。

端子は配線カプラに差し込める、平型端子を圧着しておくように。

電源として使用するのは毎度おなじみのブースターパックです。

原付のバッテリー程度では満足いく程の時間、燃料ポンプを

駆動させることが出来ませんので、出来る限り大型の

電源を準備しておきましょう。

循環洗浄

燃料ポンプ内部の洗浄

写真のようにバケツに溜めた白灯油に、燃料ポンプ本体を落とし込まないように

針金などで燃料ポンプを宙に浮かせた状態にしてあります。

長めに準備したホースは、バケツ内部で丸めることが出来るように

あえて長く準備しておきました。

短いホースを使用した場合、燃料ポンプから放出された白灯油の制御が

効かないのと、撹拌による不要な揮発を防ぐためです。

この状態でカプラに電源を投入しますが、カプラから電源までは

出来るだけ距離をとるようにしましょう。

また、接続の際にスパークする可能性があるため、予め電源と

接続したのちに、電源側のブレーカーで電源のON/OFFをすると

スパークせずに安全を担保できます。

電源投入

燃料ポンプに電源を投入すると、

ポコポコという音の超絶連続音

が鳴り響いて白灯油の循環が始まります。

通常の動作回数よりも多い状態での洗浄作業となるため、

10分程度動作させたら休憩させてあげてください。

※季節や外気温も加味して

スロットル全開時でもそんなに高負荷な状態は続かないのでね。

燃料ポンプを洗浄するのに焼き付かせてしまったら

元も子もないですから(;´・ω・)

また、絶賛連続動作発熱中の燃料ポンプを通過した

白灯油は当然少しずつ温まっていきます。

その温まった白灯油がさらに吸入されて燃料ポンプへと

循環していくので、白灯油の温度も上がりやすくなりますので

燃料ポンプ洗浄中は、その場から離れたりしないように。

時々、燃料ポンプの角度を少し変えてあげたりすると、

内部に溜まっている汚れなどもうまく排出することが出来ます。

洗浄の効果:開始当初

排出された異物

これは初めの休息までに排出されたゴミですね。

細かい砂のような腐食や、小さなゴミが大量に排出されましたね。

このように、必ず燃料ポンプ内部にもこうして微細なゴミが

溜まっているものなのです。

キャブレターを洗浄しても、燃料ポンプにゴミが溜まっていれば

またそのゴミがトラブルの原因となります。

なお、燃料ポンプを動作させ始めたら堆積するゴミの

量などにも注意を払ってください。

せっかく排出したのにそれをまた吸い込ませてしまっては

洗浄の意味がありませんのでw

洗浄の効果:最終結果

燃料ポンプ洗浄の結果

これが最終的に燃料ポンプから排出された

腐食や異物のゴミの類総量です。

バケツ内壁にも粉状の腐食がまだ付着していますが、

開始早々のゴミを排出してもまだなお、これだけのゴミが排出されたのですから・・・。

ちゃんとキャブレターオーバーホールと併せて

燃料ポンプ内部の洗浄を実施しておいてよかった。うん、ほんとに。

洗浄作業完了

洗浄作業完了

これで燃料ポンプ内部の洗浄作業は完了です。

燃料ポンプ内部に残っている白灯油は、短時間だけ

燃料ポンプを空撃ちして排出しておくとGOODです。

洗浄が完了しているガソリンホースを元通り

差し込み口を間違えずに差し込んで準備しておきましょう。

燃料ポンプはキャブレターをセットするよりも

先に所定の位置にホースを通し、フレームに固定しておくように。

エアーエレメントのセット

新品のエアーエレメント

予め水洗で脱脂洗浄し、天日干ししておいたエアークリーナーボックスに

メーカーから取り寄せておいた新品のエアーエレメントを

セットしていきます。

前後共にまだメーカーから新品のエアーエレメントが出るのは

嬉しいですね。今後もまだしばらくありそうです。

パッケージからエレメントを取り出し、エアークリーナーボックスへと

セットしておきましょう。

エアーフィルターをセットする

フィルターオイルがたっぷりと塗られているので

手でぎゅっぎゅぎゅっぎゅ握ったりしないようにww

キャブレター取付け

取り付け前の準備

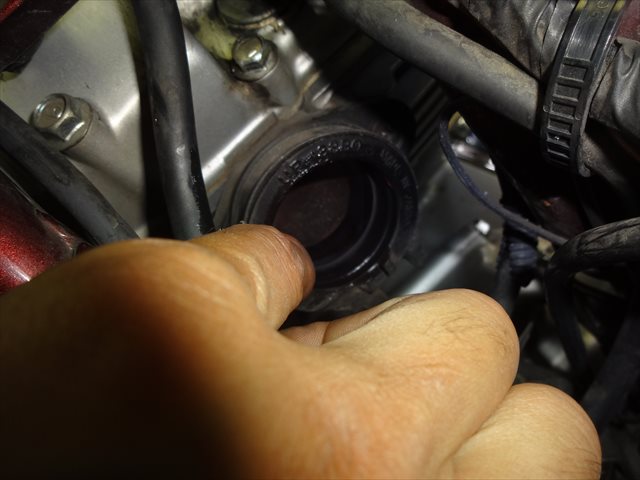

マニーホールドにグリスを塗っておく

キャブレターをいよいよ取り付けていきますが、その前に

予めマニーホールドに薄くグリスを塗っておきましょう。

まず上の写真はフロント側ですね。

内側、それと表面にも薄く塗っておくとキャブレターを

非常に差し込みやすくなります。

マニーホールドがやや硬化しているという方は、

グリスを塗った後にヒーターガンなどを使用して

マニーホールドを温めておくとよいでしょう。

リヤ側のマニーホールドも同様にグリスを塗って準備しておきましょう。

リヤ側もグリスを塗っておく

キャブレターは個々に取り付けていくため、直前に塗るのが良いかもしれません。

グリスを塗る際に詰め物を外してしまうのでね。

フロント側キャブレターの取付け

チョークケーブルを取り付けておく

画像がピンボケで申し訳ないwww

これしかなくって。

チョークケーブル、スロットルケーブルを予めセットしてから

マニーホールドにキャブレターを差し込んでから、

バンドを締め付けて固定しておきましょう。

リヤ側キャブレターの取付け

チョークバルブを取り付けておく

チョークバルブにシリコングリスを塗っておいてから、マニーホールドに

キャブレターを差し込む前に固定しておきましょう。

チョークケーブルはフレームより下方を、

スロットルケーブルはシンクロケーブルと同様にフレームより

上方を通すようにしましょう。

キャブレターの取付後はバンドをしっかり締め付けて固定しておきましょう。

以上でキャブレターの取付までは完了で、もうちょっと

先まで書きたかったのですが、ここでタイムアップなので

この続きはまた明日更新の記事でご紹介したいと思います。
