ここからが本題

車両紹介

ホンダ　ライブディオ（AF34/AF35）ですね。

今更この型遅れのモデルの記事を書いてどれだけ

役に立てるのか謎ですが・・・。

しかも今回の様な修理ケースの記事なんて

もっと需要が無さそうです(´ε`; )

修理内容

このエンジンの奥の方に今回の要修理箇所があります。

この写真じゃ説明が無いと全然分からないと思います。

もうちょっとズームした写真をご覧頂きましょう。

分かりますかねコレ？

正常な状態を知っていなければこれを見てもピンと

来ませんよね(⌒-⌒; )

当然だと思います。

解説動画

そんな事もあろうかと、よく分かる解説付きの

動画を撮影してありますのでご覧下さい。

※youtubeでは既に一般公開済です

動画を見れば先ほどの赤丸部分がどれほどの

トラブルを抱えているかよく分かって頂けたかと思います。

要はエンジン側に圧入されているブッシュ(カラー)が抜けてしまい、

その影響でエンジンをうまく支える事が出来なくなっています。

エンジンハンガー、そしてエンジンン側のブッシュを

介してエンジンを支えている大事な車体との接続部が

これじゃ危険極まりないです。

フュージョンなどでも同様のエンジンハンガーブッシュの

破損によるエンジンのグラつきトラブルが多く見られます。

修理出来ない場合もある

今回も車両をお預かりする際にお客様に

予め十分な説明を実施致しましたが、これから同様の作業を

実施する予定の方にも念のため。

修理が出来ない場合とは以下の様な状況です。

圧入部の偏磨耗は表から確認出来れば良いですが

ある程度作業を進めないと分からないかもしれません。

圧入部の破損については外部からでも十分に

確認出来ますが、クラックに関しては見落として

しまうかも知れませんので注意が必要です。

作業開始

カウリングなどの取外し

今回の作業ではエンジンを一時的に車体から

分離する必要が有ります。

少しずらしただけでも出来るかも知れませんが、

絶対にエンジン単独で作業した方が楽ですし早い。

面倒臭がらずにエンジンを取外しましょう。

エンジンを車体から分離するには、当該部分を貫通して

固定している長いシャフトを抜き取る必要が有ります。

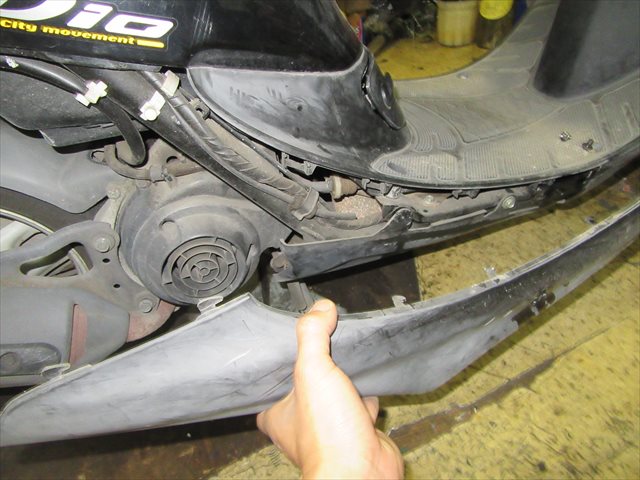

写真をご覧の通り、サイドモールが邪魔して外す事が

出来ませんのでサイドモールを左右共に取外してしまいましょう。

サイドモールを取外すとエンジンハンガー部を貫通している

シャフトが見える様になります。

エンジンハンガーの固定ナット

ファンカバーの真上を見ると固定されたナットが

見えています。

フレームとギリギリの奥側にあるので、あまり太い工具ですと

横からはフレームが邪魔して外せないかもです。

メットインボックスを取外して上側からなら

容易にアクセス出来ると思います。

作業にはメットインボックスの取外しも必要なので、

アクセス出来る出来ないに関係なく取外します。

メットインボックス

バッテリーカバーとセンタースタンドロックレバーを

取外してっと。

中敷きを捲ると底部に固定ボルトが2本、それと

オイルタンクのキャップとその脇の固定ボルト1本を

取外しておきましょう。

オイルタンクの注ぎ口の廻りには、ラバーカバーが

装着されていますが、オイルで濡れていて外しにくいと思います。

そういう場合はメットインボックスごと一緒に

引き抜いてしまっても良いでしょう。

指で外せるなら外した方がいいですが・・・・。

メットインボックスを取外しました。

電動工具を使うと早い早いｗ

ここまでで5分掛からないぐらいです。

ビッグスクーター系の外装分解ですと、手回しのドライバーよりも

圧倒的に電動ドライバーを使用した方が時間の節約になります。

まぁ・・・50ccのスクーターぐらいならボルト本数も

少ないのであまり変わらないかも知れませんが。

でも、テンポ良く分解していけるので気持ち的には早い！！！ｗ

破損部位の確認

写真中央右寄りに見える薄い黄色の部品が

エンジンハンガーで、幅の狭い方がエンジンとの

連結部となります。

ではズームして破損部位を確認してみましょう。

おおおおぉ・・・・っ(；´Д｀)

ブッシュが完全に飛び出してて、エンジンも右側(進行方向向かって)に

寄ってしまっています。

その影響で右側のエンジンハンガーブッシュも、ブッシュ全体は

抜けていませんが内側のカラーが押し出されて抜けています。

飛び出しているブッシュ見てほら。

エンジンとエンジンハンガーで擦れて千切れています。

つまり、しばらくの間オーナーさんはエンジンがグラグラしている

状態で乗っていたという事になります。

すぐに気が付けばもっと早い段階で交換できたと思います。

今回はエンジン側への損傷も無いようですし、

ブッシュのメーカー在庫状況も確認済ですので

無事に交換が出来ます。

この続きは定休日明けの水曜日にご紹介しますね！
