ここからが今日の本題
先日からご紹介している、
スーパーシェルパにヘッドライトスイッチと電源（USB/シガー）取出しを取付けてみよう！
ですが、今日は第2回目となります。
前回の記事は以下のリンクよりご覧頂けます。
前回の記事
前回までのおさらい
ヘッドライトスイッチをハンドルバーに取付け、配線を右側スイッチボックスの配線と合せて引き出してきたところまででしたね。
今日はこの続きをご紹介していきましょう。
作業開始
電源の取出しについて
向かって右側メーター下に、各電装系の配線カプラが纏められています。
この中にヘッドライトの電源、つまり左側スイッチボックスのヘッドライトスイッチ部へと入っている電源があります。この電源を今回は元からON/OFFしてみましょう。
ヘッドライトカプラのマイナスアースをON/OFFさせるという方法もありましたが、ここは正攻法で電源の遮断という方法を取りました。
マイナスコントロールにしますと、万が一の時に周辺に圧倒的に多く存在するのがボディアースとなるため、出来るだけプラスコントロールにするほうが幾分かリスクが減らせるのではと考えています。
左側スイッチボックス
これが左側スイッチボックスの配線カプラですね。
9Pカプラと2Pカプラの組み合わせです。9Pがスイッチボックス本体で、2Pがクラッチレバースイッチですね。
この中からヘッドライト電源の配線を抜き取りますが、いちいちサービスマニュアルや配線図を見なくとも、目の前にお手本となる部品がありますので、そんな面倒な事をせずにササッとスイッチボックスを分解し、直接目視で確認しましょう。
スイッチボックスをハンドルバーから取外しましょう。
カワサキのスイッチボックスは前後で簡単に分解出来るので、ホンダなどと違い上下分割では無いので非常に作業がしやすいです。
電源の確認
これがスイッチボックスの中身ですが、中指側にあるのがヘッドライトスイッチですね。ちょうどブルーのスイッチが少し見えていると思いますがソレです。
ヘッドライトスイッチってのは、1本の電源をLoまたはHiに振り替えているだけで、言うなればお風呂のカランとシャワーの切替弁の様な感じです。
基本的にはウインカースイッチも同じですね。1つの電源を左右どちらかに流しているだけなので。
つまり、その1本さえ見つければ良いのです。
ヘッドライトスイッチの基板部分を見ますと、3本の線が入っているのが分かると思います。
基本的に一般的な車両のヘッドライトスイッチは、ほぼどれも3本の入力となっているため車種やメーカーが異なる場合でも似通っていると思ってください。
今回は分かりやすい様にテスターを当てていますが、普段ならテスターすら使いません。だって必要無いですもんｗｗ
スイッチの動きからどれが電源の配線か位は見れば分かりますよ。
ではその解説です。
つまり、扇状のスイッチの1箇所を基準として動作させ、残る２本の接点にそれぞれ切り替え接続が出来る。
要は扇の持ち手部分が電源で、扇の左右両端がLoとHiになってて、扇を左右どちらかに動かす先に接点があるとイメージして貰えば分かりやすいかも。
上の写真で言いますと、正解は中央にある配線なので、つまり赤/青の配線がヘッドライト用の電源配線となります。
心配だという方はヘッドライトカプラのLoとHiの配線色を見るか、テスターを使用してチェックされると良いでしょう。時間は余計に掛かりますが確実ですからね。
配線の抜き取り
先ほどメインハーネスから抜き取っておいたスイッチボックスのカプラ内に、いましがた発見したヘッドライト用の電源配線がこちらです。
この配線をカプラより抜き取ってしまいましょう。ヘッドライトON/OFFスイッチを介して接続させるため、ここでカプラにこの配線をいれておく必要は無いのです。
んでこれがカプラから抜き取った配線ですね。
間違っても配線をカットしてギボシ端子で接続すればいいんじゃね？なんてのは考えないように。
ヘッドライト配線には大電流が流れるため、出来るだけ電気的抵抗を無くす努力をしましょう。
接続端子が増えれば増えるほど加熱もしますし、余計なロスも増えます。結果としてヘッドライトが暗くなったり、電装系に負担を掛けることになりますから。
配線加工

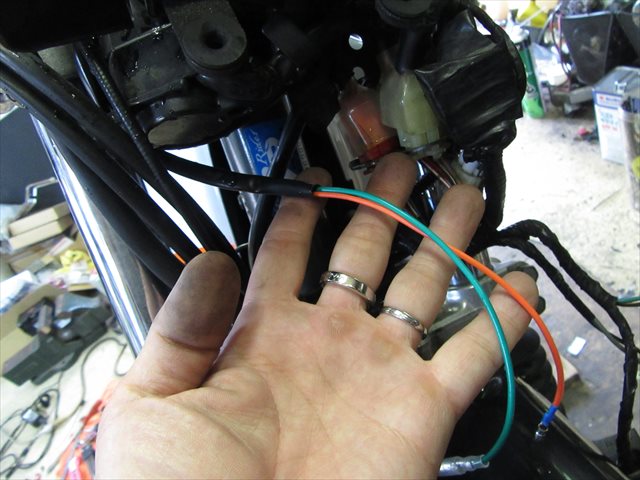

予め引き込んできておいた配線を、さらに取り回しに都合が良い向かって右側のカプラ近くまで引き込んできておきましょう。
カプラから抜き取った赤/青配線のハウジング用端子を切り落とし、メスのギボシに作り替えておきましょう。
ギボシ端子を作る時の基本ですが、イグニッションONで電源が流れてくる配線は、必ずメスで作製すること。そうじゃないと、万が一に端子が抜けてしまった場合、スリーブ(ゴムね)が付いていないオス端子が電源だったらどうなると思います・・・？
そうですね。ショートしてしまいますよね。
そういう万が一を考慮して必ず電源配線はメスで作製するようにしましょう。
続いてON/OFFスイッチの配線も先ほど作製した電源ギボシに差し込めるように、オスのギボシ端子へと作り替えておきましょう。
いや、正確には元々からオスのギボシ端子だったのですが、いわゆるホンダサイズの一回り小さなギボシ端子だったため、手持ちのギボシ端子と大きさが合わないため作り替えました。
ON/OFFスイッチの残るもう１本の配線は、先端をハウジング用端子に作り替え、元々赤/青配線が差し込まれていたカプラに差し込んでおきましょう。
赤/青(車体側) → オレンジ → スイッチON → 緑 → 赤/青(スイッチボックス) → LoまたはHi → ヘッドライトカプラ → ヘッドライト
配置
元通り配線カプラを差し込んで固定し、ギボシ化した電源配線はこんな感じで出来るだけ邪魔にならないように寄せておきましょう。
もう１つシガーソケット用の電源を取り出す必要が有りますので、今の段階ではまだタイラップを使用して固定しません。それに、配線が動く余地が無ければ特にタイラップなどで無理に固定する必要もありません。
ON/OFFスイッチの動作確認
問題無くヘッドライトの電源をON/OFFする事が出来ました。まぁ配線加工したんで当然なんですけども・・・(⌒-⌒; )
何度かスイッチを動作させて、接触不良なども無いかチェックしておいてください。また、ON状態でしばらく通電させ、スイッチ部の加熱なども無いかチェックをお願いしますね。安価なスイッチの場合、新品といえど接触不良とか平気でありますので・・・・。
以上でヘッドライトON/OFFスイッチの取付けは完了です。明日からはシガーソケットの電源取出しについて書いていきます。
