さてさて、今日の本題です。

まずは車両のご紹介から。

プジョー　スピードファイト2(100cc)ですね～。

この度のご入庫は、ヘッドライト等が何も点灯しない症状ということでご入庫です。

エンジンの掛かりは悪くありませんが、アイドリングが時折ものすごく不安定で

ストールしてしまう事もしばしば。

って事で、今日から数日にわたってこのスピードファイト100の

電装不良を修理する様子をご紹介していきますので、最後まで見て下さいね～♪

とりあえず電装系のトラブルって事ですので、焦らずに基本的な部分からチェックしていきます。

まずは症状を確認します。

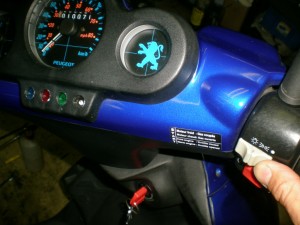

イグニッションをONにしてエンジンを始動させて、

それから右側のスイッチでヘッドライトスイッチをONにします。

 ふむぅ。

ヘッドライトは全く点灯せず、外部からヘッドライトバルブのフィラメントが

切れていないかも確認しますが、バルブは問題なさそうです。

単純に電気が来ていないだけの模様。

次はヒューズボックスを確認します。

ヒューズはバッテリーBOXの脇に有りますので、足下のカバーを取り外していきます。

プジョー車はトルクスタイプのボルトで固定されている部分が多いので

トルクスレンチは1セットぐらい買って置いて損はしませんよっと。

カバーを取り外すとバッテリーが見えます。

バッテリー左脇に有る白いのがヒューズですね。

これだけ？

これだけです。

2サイクルのスクーターなんてメインヒューズ1個しかないなんて事、

きわめて普通の事ですので驚かないように。

でも、先ほどメーター廻りの写真には燃料メーターの針が振っているのが

確認出来ましたが、それでもヒューズ切れを疑うんですか？

もちろんです。

ヒューズは車体に供給される電力のブレーカーなので、電装品が作動していても

ヒューズボックスそのものが溶けていたり、周辺配線に異常が出ていることもあるので

必ず一度取り外して確認するようにしています。

ヒューズボックスを引っ張り上げて取り外します。

ヒューズを取り外して、ヒューズの溶断、周辺配線の異常が無いか確認します。

周辺配線とヒューズの溶断はありませんが、このヒューズってどうも

信用出来ないというか何というか・・・。

って事で、ほんの一時的にだけ見慣れたこのヒューズを差し込んで

電装系に何かの変化があるか確認します。

これでも特に電装系統には何の変化もありませんでしたので、

元のヒューズに戻してとりあえず別の部分を確認していきましょう。

次は右スイッチボックスの作動に問題が無いか確認するため、

フロントカバーを取り外していきます。

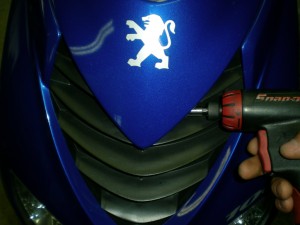

フロントカバーは正面から2本のボルトと、

こんな部分にも1本ボルトで固定されています。

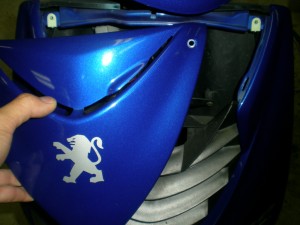

3本のボルトを取り外してカウルを手前に持ち上げて取り外します。

フロントカウルを取り外した内側はこんな感じですね。

フレームのクランプ部分に大量のグリスが塗られています。

配線が擦れてすり切れないようにですね。

芸が古い・・・。

まぁいいでしょう。

配線をクイックイッと引っ張って右側のスイッチボックスの配線カプラを

探し出しましょう。

んで見つけた右側のスイッチボックスのカプラがこれ。

手がグリスでベタベタするし、狭くて窮屈な中作業しにくいですが、

頑張って配線カプラを取り外します。

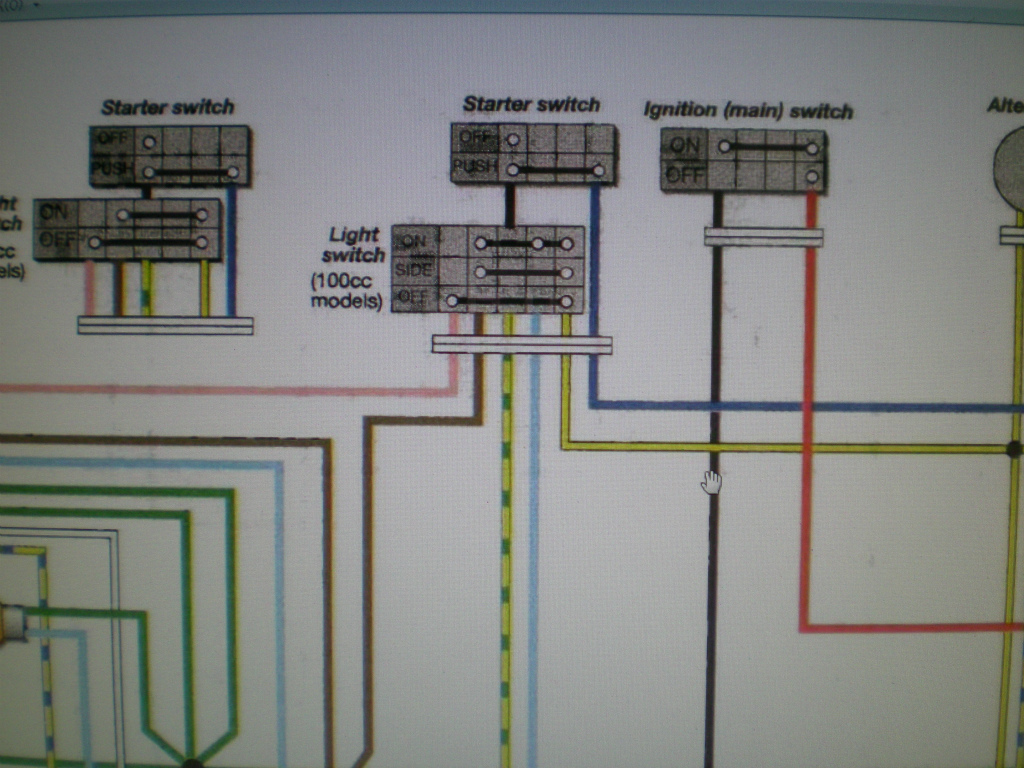

んでスピードファイト100の配線図を見てスイッチボックスの導通チェックです。

導通チェックする場合は端子にテスターを当てながら

1つずつ確認していくのですが、スイッチボックス側の配線カプラは

手前に引き出しているのでこんな感じでテスターを当てて導通チェックしやすいですが、

ハーネス側のカプラ端子は奥深くにあって、テスターを当てることが困難なので

こういう棒を端子に突っ込んでチェックします。

この丸い棒をカプラ端子に差し込んでから、

エンジンを始動して適切な電力がハーネスに上がってきているか確認しましょう。

んでエンジン始動後にハーネス側のカプラの立ち上がってくる電力を確認した所、

全くもって電力が上がってきていないことが判明。

バッテリー部分でも発電量を確認してみます。

これがエンジン始動前のバッテリー電圧。

低ぅっ！！(–;)

さっきあれだけエンジン掛けていても１２．０８ボルトって低すぎる。

とりあえずエンジンを再度始動して、回転数を上げて確認してみます。

２サイクルなんでエンジンを掛けると店内がすぐにこんな状態に。

すぐに店内が真っ白に。

扉を開けるタイミングが遅れるとすぐにこんな風になって、

さらに酷くなるとセコムの火災報知器が反応して、ピーピー鳴り響きます。ええ。

回転数をあげてもバッテリーの充電電圧に変化は見られず、

さらにさらに、エンジン部分より不吉な音が聞こえてしまいました・・・・

ギチュ・・・ギギ・・・ゴリゴリ・・・ギチュギチュ・・・・・

アイドリングさせてると、時折聞こえてくるこの不吉な音・・・

音の鳴る方に耳を近づけていくと、どうやらこの部分から

通常聞こえて来ない音が聞こえてきます。

しかもよく聞いているとね、ギチュギチュと音が鳴る時に限って、

アイドリングが不安定になっています。

いや・・・場合によってはエンジンストールです。

このファンカバーの奥に何か大きなトラブルが

隠されているというのは間違いなさそうです・・・・。

不吉な音、発電不良、アイドリング不安定

この続きはまた水曜日にでも・・・。
