では今日の本題です。

先日よりご紹介している、

シグナスZの駆動系をオーバーホールしてみよう!

シリーズですが、本日は第3回目となります。

今までの記事は以下のリンクよりご覧いただけます。

■【第1回】シグナスZの駆動系をオーバーホールしてみよう!

■【第2回】シグナスZの駆動系をオーバーホールしてみよう!

さて、前回まではたしか

駆動系を取り外したエンジン

プーリーなどの駆動系部品を一式取り外し終わった所まででしたね。

今日はこの続きをご紹介していきます。

まずは積もりに積もったエンジン側のベルトカスなどを

エアーブローしておきましょう。

エアーブローする時は顔にカスが掛からないように注意しましょうね♪

エンジンの凹凸のおかげで、こちらに向かってエアーが逆風になることが有りますから。

エアーブロー前

ブッシュ~っとエアーブローすると、気持ちよくキレイになっていきます。

エアーブロー後

んでこれがエアーブロー完了後ですなー。

美しくなりました。

グリス汚れなどがある場合は、パーツクリーナーを使用して

洗い流しておくとGOODです。

次はクラッチキャリアの分解です。

クラッチ部分は強力なセンタースプリングと、巨大なセンターナットで固定されているので

手と足でしっかりとクラッチを押さえながら、センターナットを緩めましょう。

足と手で押さえながら

こんな感じで押さえながらすれば、クラッチが飛び跳ねて

顔面を直撃して流血せずにすみます。ええ。

クラッチを片手とつま先で押さえながら、

右手でレンチを回しているので写真は撮れていませんが、

ほんの少しセンターナットが緩むと意外とスルスルスル~♪っと

ナットが外れてきます。

まぁこれだけセンタースプリングの張力が掛かっていると、

ナットもきつく締まりますわな。うんうん。

クラッチを分解した

ナットが外れるその瞬間まで、手とつま先は絶対に離さないように。

浅くナットが掛かっている状態で離してしまうと、ナットを潰してしまうどころか

本当にクラッチが顔面直撃で流血!!なんてことになりますので、

ナットが外れた後でもゆっくりと慎重に力を抜くように。

さぁクラッチシューが取り外し終わりましたので、

クラッチシューのウイナースプリングの破損や、シューの異常磨耗などが

無いか確認したら、クラッチシューはOKです。(エアーブローはしておいてください)

次はクラッチシューの下にあるシーブに作業は移ります。

スプリングの座面部分のこのカバーを取り外しましょう。

カバーを外す

単純に引っ張ると固くてなかなか外れないので、

ドアノブを握って回すようにすると簡単に外れます。

カバーを取り外すと内部にトルクカムが見えます。

カバーを外した

グリスが茶色くなってますね。

への字型の溝の部分が中速域への変速時の粘りを司っています。

んでこの溝の中に入っているピンをラジオペンチで

取り外していきましょう。

シグナスZは3本のピンが入っています。

カムのピンを抜く

このピンも異常磨耗などしている場合は必ず交換を実施しましょう。

ピンを3本とも取り外すと、シーブがこんな風に2つに分解できます。

分解したトルクカム

クラッチ側もプーリー側と似たような感じですね・・・。

もう少し近づいてみましょうか。

トルクカムの状態

今回は予算の都合上、シーブ部分はスチール製の部品ということもあって

交換せずにそのままでお願いします・・・。ということでしたが、

さすがにねぇ・・・

『 はい。わっかりました~♪ 』

って感じでそのまんま組み戻すって訳にもいきませんので、

勝手に分解していますw

まぁ気休めかもしれませんが、少しでも凹み部分の

バリが出ている部分を研磨すれば、Vベルトも長持ちするかなーって感じです。

ペーパーを付けて磨く

ダブルアクションにペーパーを取り付けて荒目から細目まで

順番に丁寧にシーブを両方ともペーパー掛けを行います。

んでこれが作業完了後ですな。

磨き完了

磨き完了

ううぅ・・・・ホントに気休めかもしれない・・・・。

はじめの状態に比べれば、手で触ったときのザラザラ感は

薄くなったのでベルトへの攻撃性も少しは良くなっているはず。

何事もなく次回のベルト交換時期まで持ってくれれば良いのですが・・・・。

さて、大本命の作業も完了したんで、次は

シーブを元に戻していきましょうか。

研磨し終わったシーブは古いグリスを拭き取っておきましょう。

脱脂などは後々行うように。今からまだグリスを使用しますので、

そこまでまだ神経質になるほどじゃないです。

シーブを元通り組み合わせて、ピンの入る部分と

カム(溝)の部分をあわせてから、カムにグリスをタップリ

塗りこんでおきます。

グリスを塗り込む

うん。いい具合ですね。

多くグリスを入れても問題ありません。

過剰な分は内側に逃げるような構造になっていますのでご安心を。

ケチらずにしっかりとグリスを塗りこんでおいてください。

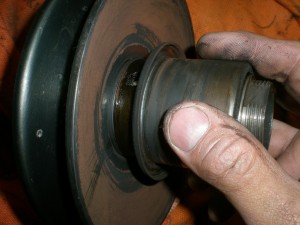

グリスを塗り終わったら、グリスを塗ったピンを差し込んでいきます。

ピンを入れる

ピンを入れたら、上下に2本ある茶色のOリングに

グリスをちょっと塗っておいてから元通りカバーを取り付けます。

カバーを取り付ける

カバーを取り付けたらシーブを手でカチョカチョと

開いたり閉じたりさせてグリスをしっかりと

カム部分に馴染ませておきましょう。

シーブを動かして

シーブを動かして2

5~6回動かせば十分でしょう。

次はベアリング部分にグリスを塗りこんでいきましょう。

奥側にはニードルベアリング、手前側にはボールベアリングが

取り付けられていて、その中間部分に少し空間があるんですが

その部分が先ほどのカムの部分からはみ出した余分なグリスの

逃げ空間ですねー。

でも、この空間部分にしっかりとグリスが入っていないと、

カム部分のグリス切れなどで変速がスムーズに行かなかったり、

ベアリングの磨耗を助長していしまいますので、

しっかりとグリスを入れておくのをお忘れなく。

ちょっとね、これ多いかな~ってぐらいで丁度いいですよ♪

グリスを塗っておく

こっち側からも

写真を見てお気づきの方もいらっしゃるかと思いますが・・・・

奥側のシーブの裏面の写真・・・・

シーブ表面の凹みが裏面まで出ていましたよね。

なんとか次回のベルト交換時期まで持ってくれと

切に願うばかりですわ。

ここでやっとシーブ部分に付着した汚れや、

グリス分をパーツクリーナーを使用してキレイに脱脂洗浄を行っておきます。

しっかりと中心部分のグリス分も拭き取っておいてくださいね。

脱脂しておく

あとは取り外し時と同様に、手で押さえつつ、

つま先で押さえつつ、ナットを出来る限り手で入れてから

最後の一締めをレンチを使用して締め付けます。

締め付ける際は、元々のケガキマーク(ブルーのペン部分ね)を

目標に締め付けるとGOODです。

んで締め付け終わったらクラッチ廻りの整備は完了です~。

クラッチの作業完了

せっかく脱脂もしたので、あちこち触りまくらないようにご注意をw

じゃ今日はここまで!

最後に閉店時のTODAYのグリップ表面温度をお知らせです ー。

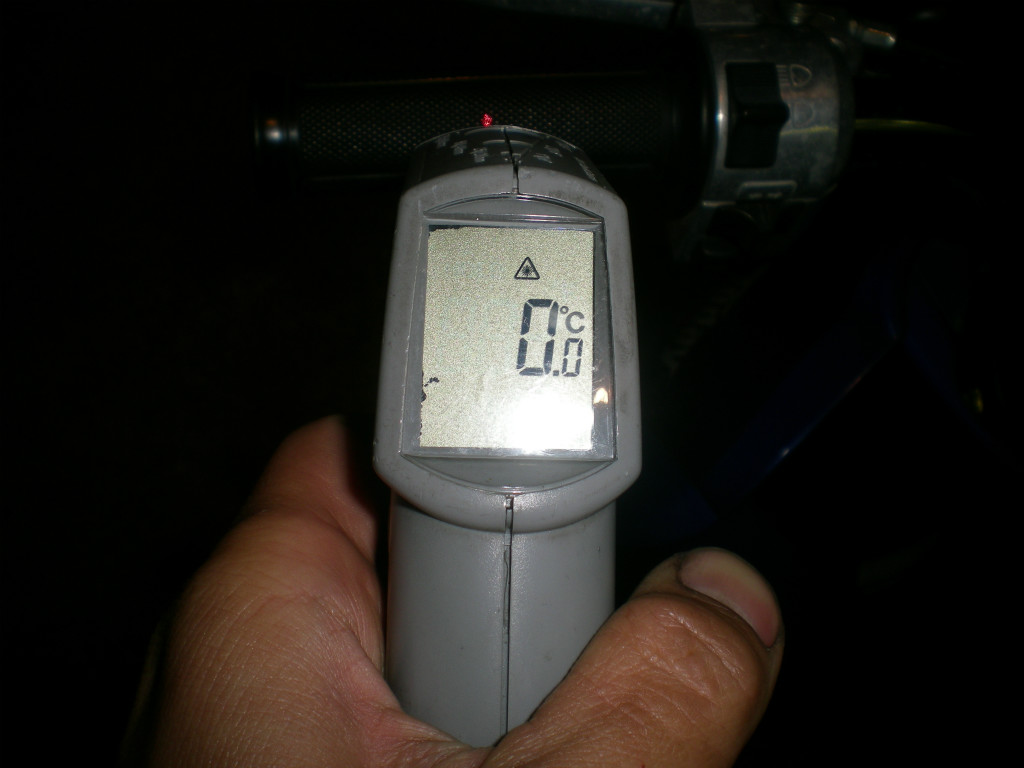

TODAYのグリップ表面温度 閉店時
