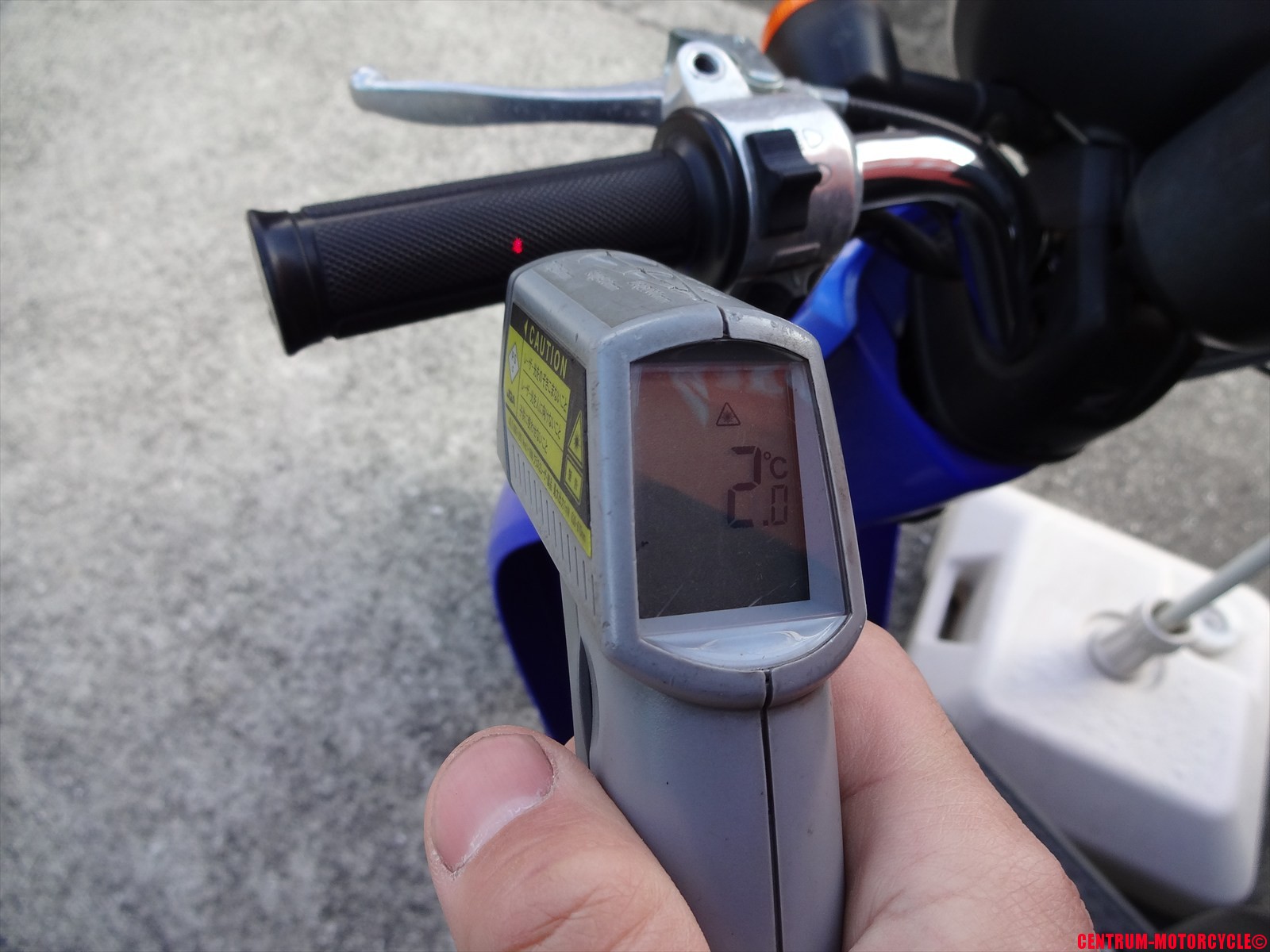

TODAYのグリップ表面温度 開店時

2.0℃

晴れ

晴れ時々曇り

曇り

明日の大阪は今日よりもさらに最高気温が低く、最低気温も

低くなる予報ですが、冬型の気圧配置は緩むため概ね晴れ間が広がる予報です。

降水確率も10%台と低く雨の心配はなさそうです。

さぁそれでは今日の本題です。

昨日からご紹介している

ビーノ(VINO)の始動不良を修理してみよう!

ですが、今日は後編の最終回となります。

前編は以下のリンクよりご覧いただけます。

【前編】ビーノ(VINO)の始動不良を修理してみよう!

さて前回までは確か

ガソリンが・・・

そうそう、エアークリーナーBOXを取り外したら

大量のガソリンが噴出した所まででしたね。

今日はこの続きをご紹介していきます。

取り外した瞬間にこぼれた量だけでこれだけ出たんですから、

エアークリーナーBOXにも相当量入っているんですね。

内部にもガソリン

どれぐらい入ってるかって言うとね、これぐらい。

入ってる量

まるでボトルにウイスキーを注ぐかのように・・・・

どれだけーバーフローしてんねんw

ほんとすんごい量ですわ。

そりゃこれだけ入ってたらエンジンなんて掛かりませんわ。

こうなった原因はオーバーフローで間違いないですが、

なぜオーバーフローしたかっていう

諸悪の根源については後半部分で・・・

キャブレター側に残っているダクト部分も取り外します。

取り外したダクト

単品でも簡単には取り外せませんわ・・・。

最終的にはヒーターガンで少し暖めて柔らかくしてから取り外しました。

んで、これが取り外した状態ですね。

エアークリーナーBOXを取り外した

この状態でエンジンが始動できるかどうかチェックした結果・・・

タンタンタンタンタンタン・・・・

ふむ、普通に始動できました。

エアークリーナーが無いので調子は悪いですが、エンジン自体は

問題なさそうですね。

良かったよかった。

じゃガソリンタンクと化していたエアークリーナーBOXを

分解していきましょうか。

エアークリーナーを開ける

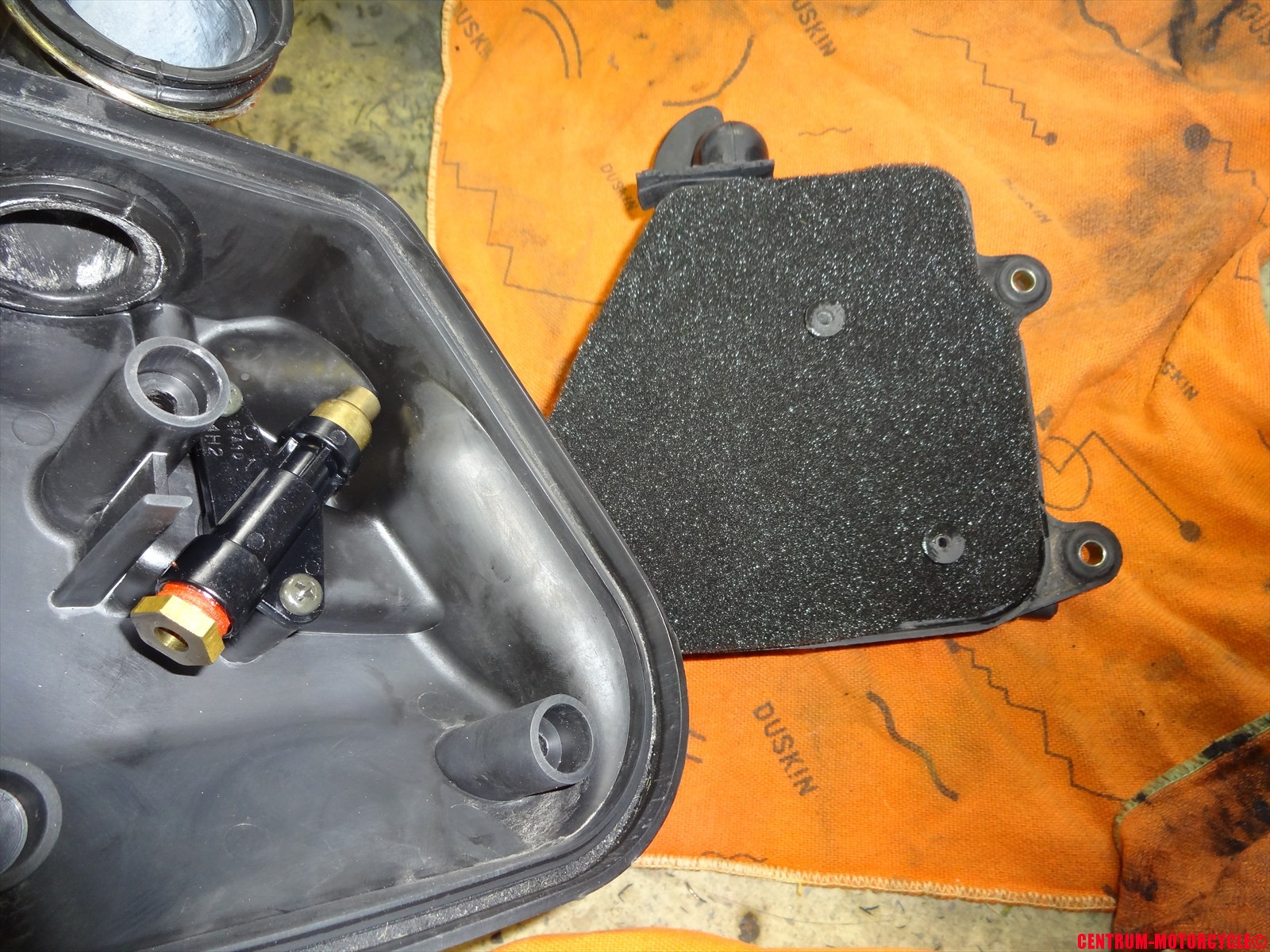

ボルトを取り外して恐る恐る内部を見てみると・・・

エアークリーナー内部

おおぉぉ・・・・。

意外と普通でしたw

もっとエアークリーナーエレメントがボロボロになっていると

予想していたのですが、ガソリンでビシャビシャになっているだけで

エレメントも再使用できそうです♪

ビシャビシャ

出来る限りガソリンを搾ってからきれいなタオルで絞りきれない

ガソリンを拭き取ります。

タオルで拭く

ガソリンに浸かっていたので汚れは完全に流れ出ているので

灯油などで洗いなおす必要は無い状態でした。

汚れがひどい場合は、灯油などで洗浄しておいてくださいね。

きれいになったエレメントに2サイクルオイルをタップリと掛けて、

オイルをかける

エレメント全体に染み渡るようになんどもクシュクシュして

全体にいきわたらせましょう。

もちろん、最後は手がこんな状態になってしまいますが・・・・。

染み渡った

垂れるほどのオイルはしみこませないように。

全体に薄くオイルが染み渡ればOKです~♪

先ほど捨てたガソリンを使用してエアークリーナーBOXに

付着しているオイル汚れをキレイに拭き取ってから

エレメントを取り付けます。

ガソリンできれいに拭いておく

捨ててしまうガソリンも無駄なく油汚れ落としに使いましょう♪

元通りエアークリーナーBOXを組み立ててっと。

組み立てる

ダクト部分はほんとに温めないとカチカチのプラスティックの様で

当にゴムだったのか?

と疑わしくなるほどカチカチです。

カチカチのダクト

指で押してもゴムらしさは(ゼロ)です・・・

この状態のままで取り付けることは出来ないので、

取り付ける直前にヒーターガンで温めておきましょう。

暖める

暖めてから取り付けると驚くほどスムーズ。

まるでムみたい!えw

んで取り付け完了した状態がこれ。

取り付け完了

あとは元通りクランクケース側に向かってボルト2本を入れて

固定すれば完成です~♪

んで、最後になりましたが今回のオーバーフローに至った事の顛末は以下。

修理完了後にお客様に、

『前日車両を置いた際、車両を左に傾けて立てかけたとかそんな事なかったですか?』

『あっそうそう、バイク乗ろうと思ったらにすごい傾いてました!!』

『もしかして、これぐらい?(またがりながらバイクを傾けながら)』

※結構支えるのがキツイぐらいの角度(45度ぐらい)

『そうです!それぐらいです!』

『今回の原因はそれだわ・・・。』

バイクのキャブレターってのは、ある程度傾斜すると外部にガソリンが

流れ出る構造になっているんです。

ただ今回に限って言えば、運が悪い事に外部にオーバーフローではなく

エアークリーナー側にオーバーフロー

したことによるのが原因だったようです。

でもね、スクーターのガソリン経路って負圧式のコックが付いているはずなので、

エンジンが掛かっていない限りはガソリンが流れないはずなんですけどね。

これは未確認で、あくまで推測の域を出ないんですがね、

数日間、同様のことを繰り返していたのでは?

と、考えています。

フロートチャンバー内部のガソリンが数日掛けて溜まりに溜まったのではないかと・・。

ただ、あまり本格的な調査は今回時間の関係上出来なかったのですが、

しばらく様子を見てもらうように申し伝えているので、

何かあれば次はキャブレター本体のオーバーホール作業って事になりますね。

皆様もバイクを置く際は、スタンド下の地面の状態をしっかり確認し、

安定した場所に駐車するように心がけましょう♪
