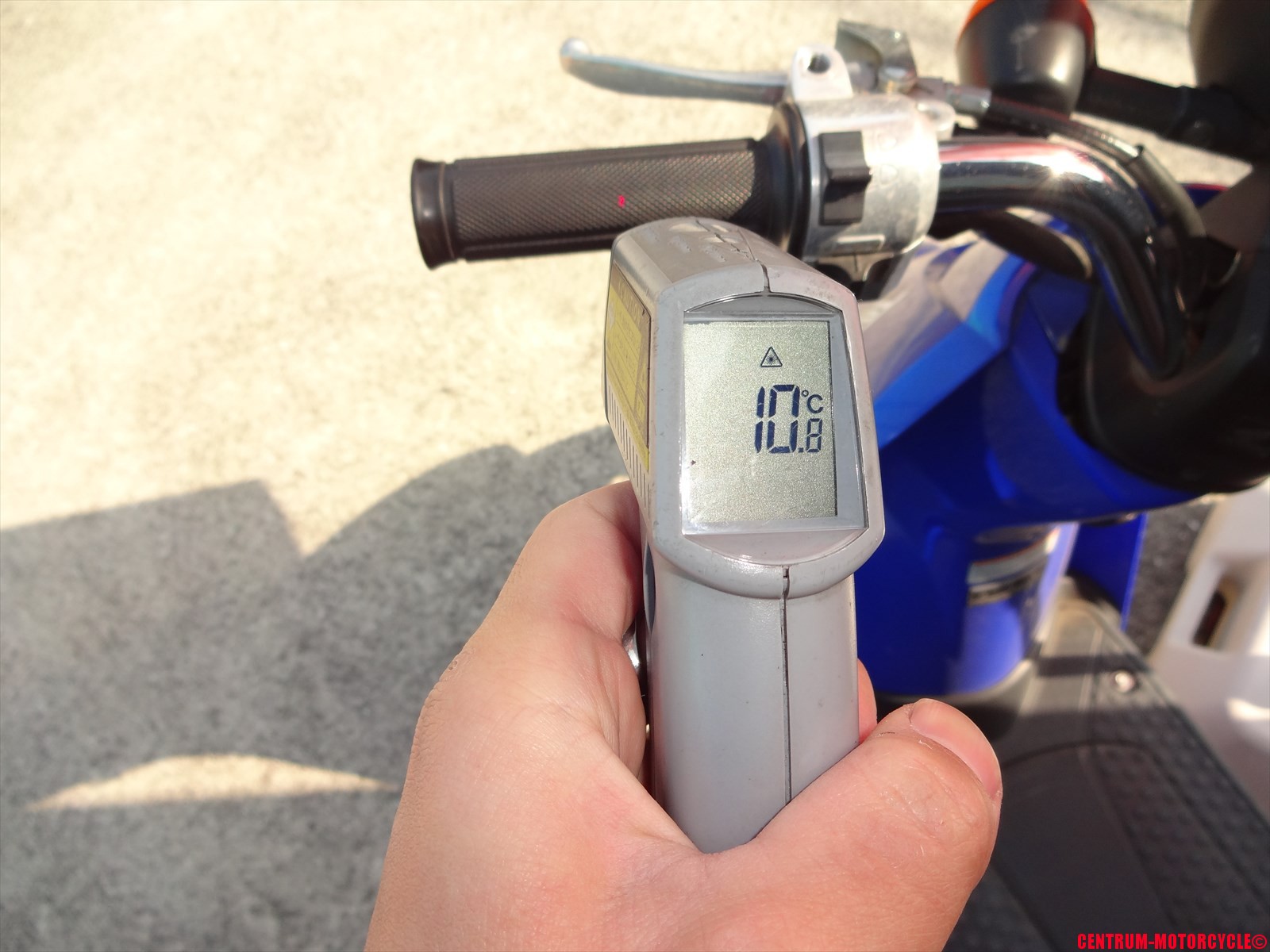

TODAYのグリップ表面温度 開店時

10.8℃

晴れ

晴れ時々曇り

曇り

 明日の大阪は中部や南部では概ね晴れる予報ですが、

北部の方では気圧の谷が近づく影響で雲が広がりやすく、

雨や雷雨となるところもあるそうです。

最高気温は今日よりもさらに6℃高い18℃の予報が出てます!

今日よりも高くなるとか・・・・

春近し!

ワークワクしますなw

はい、では本題です。

昨日からご紹介している

VRX400ロードスターのクラッチの滑りを修理してみよう!

ですが、今日は中編の第2回となります。

前編は以下のリンクよりご覧いただけます。

[前編]VRX400ロードスターのクラッチの滑りを修理してみよう!

さて、前回までは確か

クラッチカバーを取り外した

そうそう、クラッチカバーを開けたところまででしたね。

今日はこの続きをダダダダァーっ!とご紹介していきます♪

ではさっそくクラッチを分解していきましょうか。

っと、その前に現在のクラッチの様子をご紹介。

分解前のクラッチ

ホンダ車は手前の1枚だけクラッチディスクの形状や引っ掛ける部分が異なっています。

いや・・正確には一番奥のクラッチディスクも違うんですけどね。

組み戻す際もこの通りに組み戻すようにしっかりと覚えておきましょうね。

クラッチスプリングを押さえつけているプレートを

固定しているボルト4本を緩めていきます。

ですが、ここで注意が必要です。

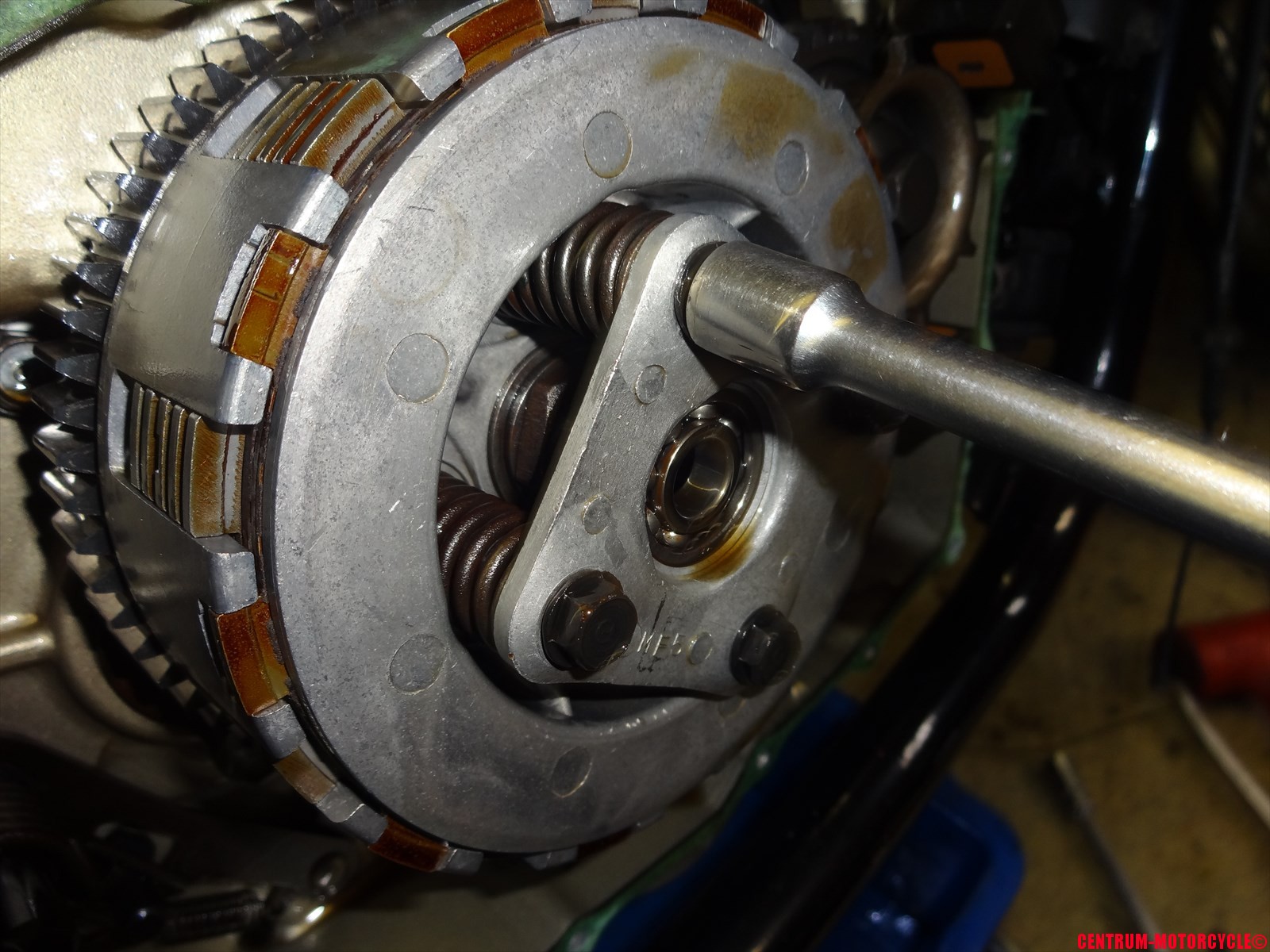

ボルトを緩める

このボルトにはスプリングの張力が掛かっているので、

必ず少しずつ均等に緩めていくようにしてください。

均等に少しずつ

一度に緩めるとねじ山を痛めたり、折ってしまったりと

最悪な事態になってしまいますので注意が必要です。

焦らずに少しずつ均等に緩めていってください。

んで無事にプレートが取り外せました。

プレートを取り外した

スプリングも落っことさないように取り外しておいてください。

スプリングの張力がなくなるとクラッチディスクは常に

クラッチを切っている状態になります。

隙間が出来る

次にセンターのロックナットを取り外しますが、

緩み防止の為にポンチがしてあります。

ゆるみ止め

予めこのゆるみ止めのポンチ部分を広げてから、

インパクトレンチを使用してセンターロックナットを取り外します。

インパクトレンチで緩める際は、つい手で押さえてしまいそうになりますが、

くれぐれも手で押さえたりしないように。

この部分は負荷がほとんど掛かっていないような状態ですので、

手で押さえたりするとケガしますよーっと。

ロックナットを緩める

ロックナットが外れるとナット奥に、スプリングワッシャと通常のワッシャが入っています。

ワッシャとナット

ナット直下にあるスプリングワッシャ表面には、

【OUT SIDE】

の刻印が有ります。

そのまんまですけど、この面を外側に向けて取り付けてね♪って事です。

これでクラッチ一式を取り外す事が出来るようになりました。

スプリングが入っていた円筒部分とクラッチディスクをうまく

指で掴みながら、クラッチハウジングから抜いてきましょう。

クラッチを取り外した

いや、クラッチハウジング(一番大きいヤツね)ごと

取り外してもどっちでもエエですw

最終的には取り外しますから。

そう、こんな風に。

ワッシャとか入っている順番や場所などを間違えないように

注視しながら取り外していきましょうね。

クラッチハウジングを取り外した

クラッチハウジングの内側には、メタルが入っていますので

落としたり無くしたりしない様に注意してください。

これが取り外したクラッチ一式ですね。

取り外したクラッチ一式

次はエンジン内部にゴミが入らないように、

こんな風にウエスで保護します。

ウエスで保護する

ウエスで保護しながら、合わせ面に付着しているガスケットを

スクレパーを使用して丁寧に剥がしていきます。

ガスケットを剥がす

ガスケットをある程度剥がしたら、最後にオイルストーンを掛けて

細かなガスケットも完全に剥がしてきれいにしておきましょう。

んでこれがガスケットを剥がし終えた状態ですな。

ガスケットを剥がした

これでエンジン側の作業は完了です。

ここでいったんまたウエスを被せてエンジン内部にゴミが入らないようにしておきます。

ウエスで保護する

写真は撮影していませんが、エンジン側と合わせてクラッチカバー側も

残ったガスケットをキレイにはがしておいてくださいね。

きれいになったクラッチカバー

次は取り外したクラッチ周辺部品を灯油で

キレイに洗浄していきます。

灯油で洗浄する

んであっという間に洗浄完了っと。

洗浄完了

洗浄が完了した部品類は、パーツクリーナーを使用して

油分を飛ばした後、エアーブローも併用して乾燥させておきましょう。

エアーブローする

さぁ部品類の洗浄まで完了したので今日の作業はここまでにしますね♪

最後に閉店時のTODAYのグリップ表面温度をお知らせです。

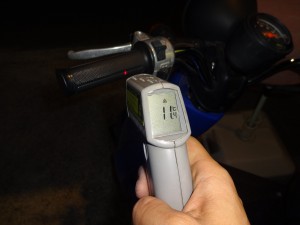

TODAYのグリップ表面温度 閉店時
