では本日の本題です。

先日からご紹介してる

マグザムの定期点検と部品交換をしてみよう！

ですが、今日は中編となります。

昨日ご紹介した前編に関しては以下のリンクよりご覧頂けます。

■【前編】マグザムの定期点検と部品交換をしてみよう！

さて、前回までは確か

エアークリーナーボックス内部を清掃したところまででしたね。

今日はこの続きをご紹介します。

今日はまずスパークプラグを交換していきます。

スパークプラグは取り外したメットインボックス下に見えている

エンジン部にあります。

プラグキャップを取り外してスパークプラグを取り外しました。

端子部が随分と丸まっていますね。

ここまで減るともう交換ですね。

いや今回はそうでなくても交換しますけど。

次に駆動系を分解して内部を確認する予定ですが、

外装類が邪魔なのと洗車のためにカウル類と

全て取り外しましょう。

まずはサイドカウルから取り外します。

次にテールランプ下のカウルを取り外します。

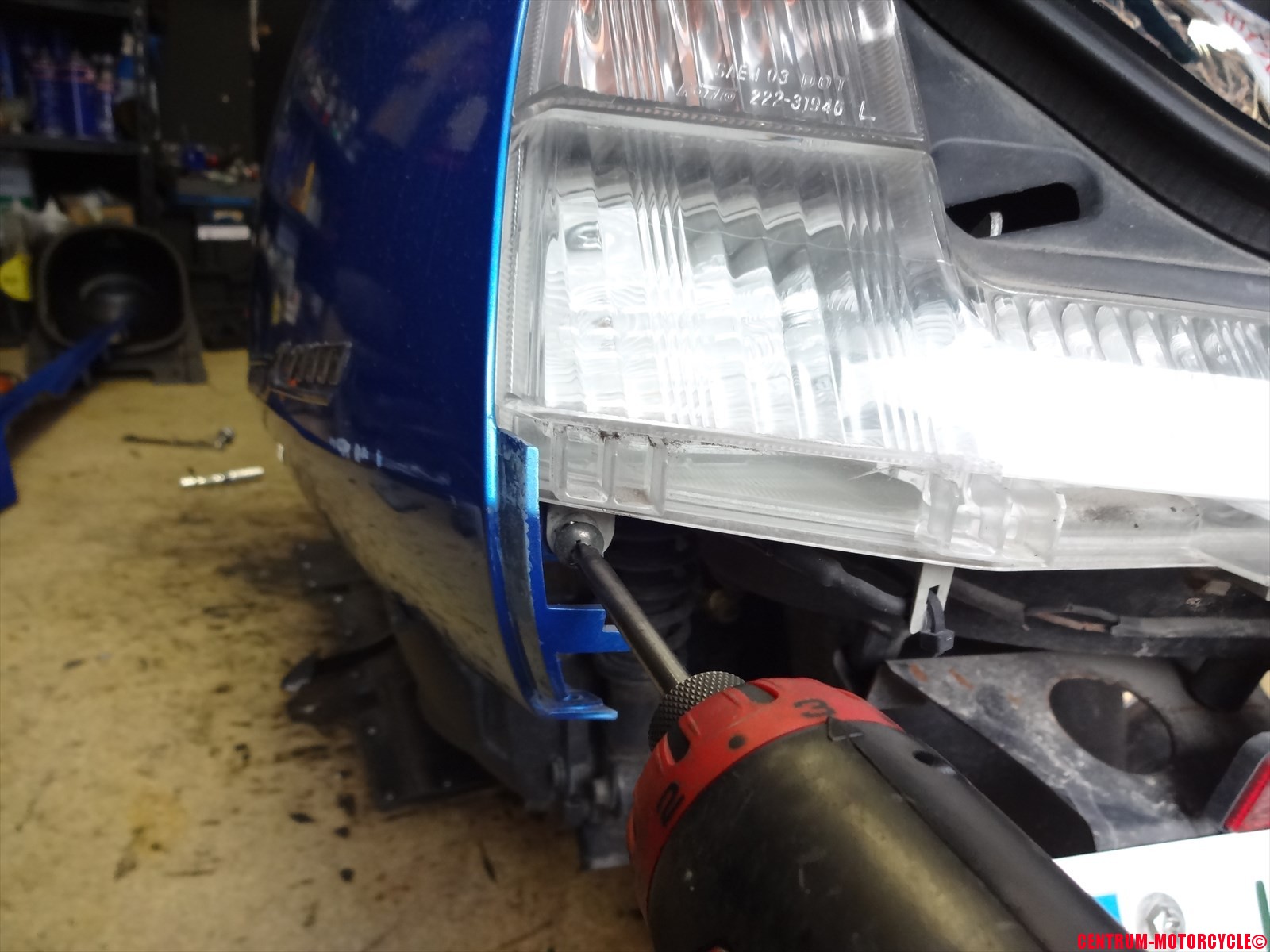

次にテールランプ下のシートカウル固定ボルトを取り外してっと。

シートカウルを取り外します。

これで駆動系を分解しやすくなりました。

マグザムはカウルが下方まで結構巻き込んでいるので、

できるだけカウル類を取り外して作業する方が効率がいいです。

外装類を取り外すと随分とすっきりしました♪

では早速駆動系を分解して行きましょう。

まずは表面のカバーを取り外します。

カバーを取り外したところに、プーリー部への

外気取り入れ部用フィルターが装着されています。

外気を吸い込む部分のフィルターで、なおかつ

地面から近い場所に取り付けられていますのでホコリまみれになってます。

これも要交換ですね。

んでカバーを取り外しました。

次にプーリーカバーも取り外しましょう。

長期保管でしたが、走行距離は浅いので

駆動部も目を疑うほど汚れていないですね。

250ｃｃのスクーターともなると、プーリーやクラッチ部の

センターナットはカバーと共締めされていますので、

カバーを取り外すとナットも外れた状態となります。

クラッチアウターを取り外してから、シーブを掴んで

ベルトを内側に落とし込みます。

ベルトを落とし込んだらクラッチキャリアASSYを

取り外すことが出来ますので取り外しましょう。

表面上はひび割れもなくベルトのコンディションもいいですね。

んでこれがクラッチ廻りを取り外した状態のエンジンです。

プーリーも取り外しましょう。

取り外してランププレートを取り外すと

内部のウェイトローラーが確認できます。

ウェイトローラーは偏磨耗もなく交換は不要ですね。

とりあえず分解して汚れを落としたら元通り組み入れます。

ウェイトローラーの確認が済んだら次はVベルトの確認です。

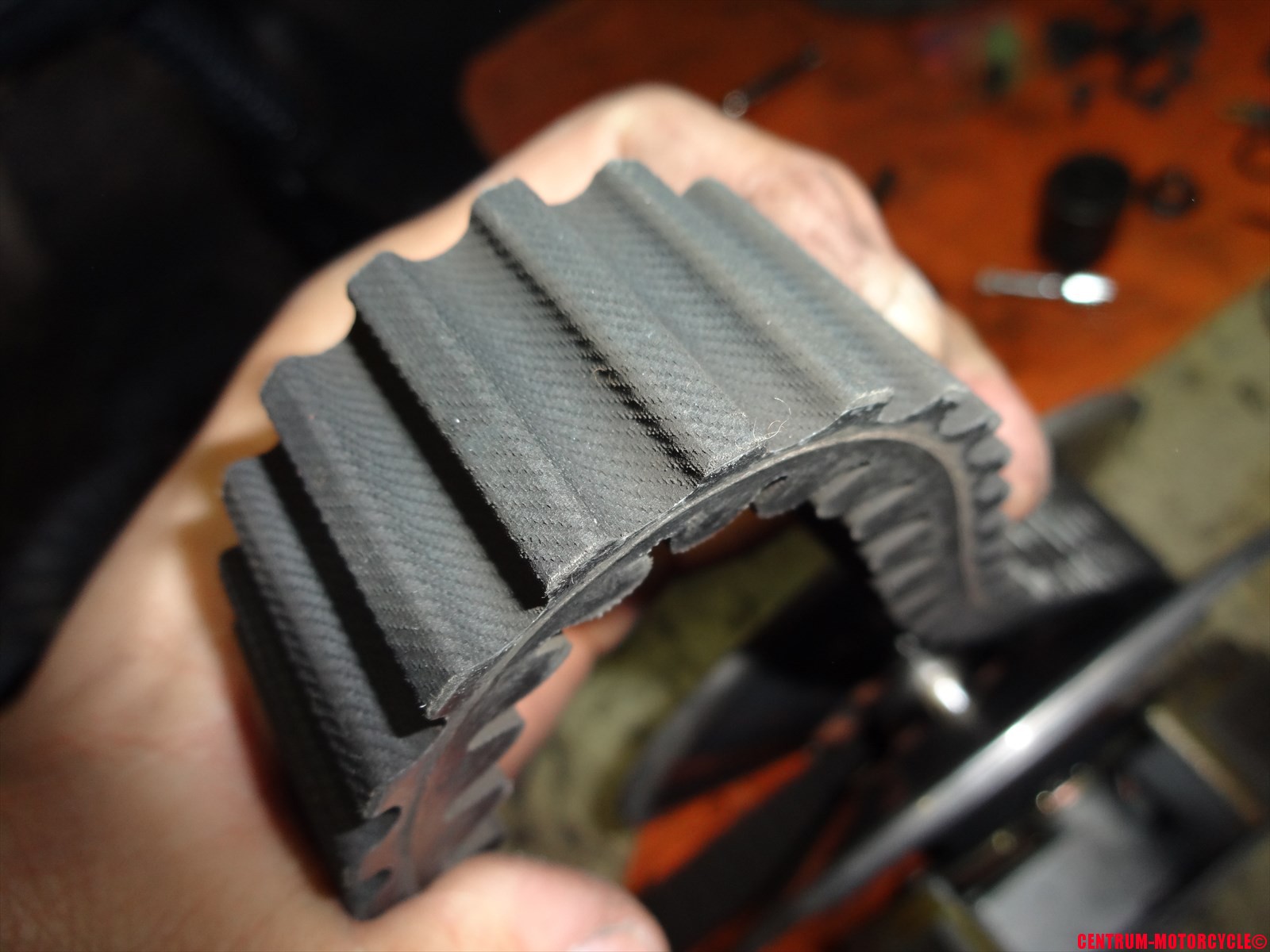

まずはこんな風にぎゅいっと丸めて、内側にひび割れなどが

発生していないか目視確認です。

うん、ひび割れもなくこちらもコンディション良しです♪

走行距離はまだ1万キロ以下なので、2万キロの定期交換時まで

問題なく走れそうですね。

クラッチシューのスプリングの切れや、

シューの以上磨耗などを確認します。

こちらも偏磨耗やスプリングの断裂、弱りなどもなく

コンディション良しです♪

全ての駆動部位の確認が終わったら、各ベアリング部に

しっかりとグリスを給油してから取り付けましょう。

プーリーカバー内側のカラーも一度取り外して、

古いグリスをふき取って、新しいグリスを塗っておくのをお忘れなく。

あとは元通り全ての部品を取り付けましょう。

※取り付けに関しては説明を割愛させていただきます

さぁこれで駆動部の点検も完了したので、

残りの作業はまた明日の記事ででもご紹介します♪

明日は最終回ですが、ちょっと記事が長くなりそうですよ～。

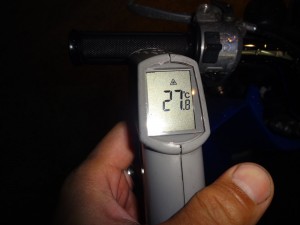

では最後に閉店時のTODAYのグリップ表面温度をお知らせです。
