では本日の本題です。

先日からご紹介している、

XJR1300(RP01J)のキャブレターをオーバーホールしてみよう!

ですが、今日は最終回となります。

前回までの記事は以下のリンクよりご覧頂けます。

【第1回】XJR1300(RP01J)のキャブレターをオーバーホールしてみよう!

【第2回】XJR1300(RP01J)のキャブレターをオーバーホールしてみよう!

【第3回】XJR1300(RP01J)のキャブレターをオーバーホールしてみよう!

【第4回】XJR1300(RP01J)のキャブレターをオーバーホールしてみよう!

【第5回】XJR1300(RP01J)のキャブレターをオーバーホールしてみよう!

【第6回】XJR1300(RP01J)のキャブレターをオーバーホールしてみよう!

さて、前回までは確か

アジャストナットを固定する

キャブレターの取付けが完了して、

スロットルケーブルの締め付けが終わったところまででしたね。

今日はこの続きを最後までご紹介していきます。

さて今日は昨日のブログでも書いていた通り、

ガソリンコックもあまり芳しい状態ではないので、

ガソリンタンクを取り付ける前に一度分解してチェックだけ

しておくことにしました。

ガソリンタンクからガソリンを出来る限り抜き取っておいてから、

お風呂マットなどにガソリンタンクをひっくり返して置いてっと。

ガソリンタンクをひっくり返す

ガソリンコック座面部分のガスケットは取り寄せていないので、

ガソリンコック本体は取り外さないように作業します。

まずはガソリンコック背面部のボルト5本を取り外していきます。

背面のボルトを取り外す

ボルトを取り外しても負圧弁のラバーなどが

ビッタリと張り付いてて、おいそれと分解出来ませんので、

ゆっくりと時間を掛けて分離していきましょう。

内装はがしなどがあれば便利ですが、

ラバー部分を痛めないように注意しながら作業しましょう。

ゆっくりと分解する

そして分離させた状態がこちら。

分解した負圧弁

これが負圧によって引っ張られて、ガソリンが流れる

仕組みになっています。

つまり、負圧が無い状態(EGが始動していない状態)の場合、

この弁はスプリングに押されてガソリン経路を塞いで

くれるんですね。

だから、負圧式のガソリンコックにはOFFが無いって事です。

でもね、スプリングの張力だけで突起部を押し付けて

ガソリンを止めるんで、今回の様に少しでも汚れが溜まっていたり、

弁部分

スプリングの動きが悪いと、エンジン始動の

如何に関わらず、ガソリンが常に流れ出てしまうことになります。

なので、この突起部の汚れを落としてキレイに清掃して、

弁部分を清掃した

先端のOリングに薄くシリコングリスを塗っておきましょう。

シリコングリスを塗っておく

さらに、この弁部分との接触部分である

ガソリンコック本体側も汚れが溜まっている為、

ガソリンコック側の汚れ

綿棒などを使用して内部をキレイに清掃しておきましょう。

必要に応じてコンパウンドなども併用すると良いでしょう。

綿棒で掃除する

キレイに清掃が終わったら、元通り負圧弁を取り付けて

ボルトを均等に締め付けていきましょう。

ボルトを均等に締め付ける

最後の点検として、ガソリンホース取付部に

エアーガンを押し当てて、優しくエアーを吹き込んでみましょう。

※本当に緩くで十分です

エアーガンでテスト

優しくエアーを吹き込んで、ガソリンタンク内部に向かって

エアー圧が漏れていなければOKです♪

心配な方は坂様になっているガソリンタンクを元に戻し、

ガソリンを少し入れて漏れ出してこなければOKです~。

問題ないことが確認出来たら、ガソリンタンクを

車体に取り付けて行きましょう。

取り付ける時も、タンク前方に手を突っ込んでおくのをお忘れ無く。

ガソリンタンクを取り付ける

ガソリンタンクを取り付け終えたら、燃料ホース、

負圧ホースをガソリンコックに忘れずに差し込んでおきましょう。

負圧ホースを取り付ける

サイドカバーも元通り取り付けてっと。

サイドカバーを取り付ける

さぁあとはエンジンを始動して点検を・・・・

っと、その前に、オーバーフローしてエンジン内部に

大量に流れ込んだガソリンによって、オイルレベルゲージMAXを

余裕で振り切っている、このエンジンオイルを交換せねばなりません。

油量窓

XJR1300のオイルのドレンボルトは、エンジン底部

2番と3番のエキゾーストパイプの間に位置しています。

ドレンボルト

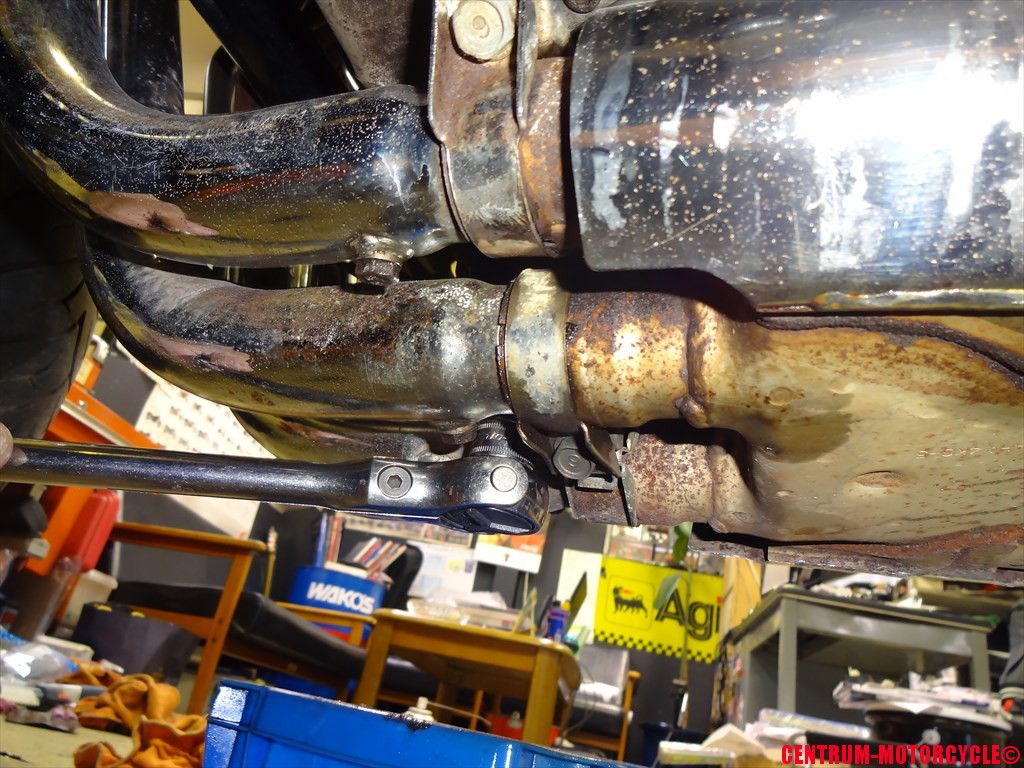

底部よりこんな感じでソケットレンチを使用して

ドレンボルトを緩めましょう。

ドレンボルトを取り外す

ドレンボルトを取り外すと、そりゃーもうね、

滝のようにシャバシャバに希釈されたエンジンオイルが出てきます。

ガソリンで希釈されたオイル

念のため言っておきますが、キャブレターオーバーホール中

だったので、エンジンを始動して暖めておいたという事はありません。

完全に冷え切った状態でも、このシャバシャバ具合ですから。

あっという間に規定量を遙かに超えるエンジンオイルが出てきました。

規定量以上のオイル

量的には恐らく5リットル強でしょうか。

2リットル近くオーバーしている上に、オイルとしては殆ど

役に立たない状態です。

オイルを抜き取る際にも動画を撮影していますので

興味がある方はご覧下さい。

[tubepress video=”nBpVj6_gLi8″ mode=”user” userValue=”centrumMC” description=”false” title=”false” views=”false” length=”false”]

ね?

凄い勢いで出てきたでしょ。

ガソリンがオーバーフローして、エンジン内部に流れ込むと

こういう事になるんですよ。

オイルエレメントももちろん交換し、新しいオイルを注ぎ入れてっと。

エンジンオイルを入れる

オイルレベルをチェック。

オイル量をチェック

オイルフィルターを交換したので、

エンジンを始動した後に、もう一度オイル量を点検するように。

エンジンの始動テストについては、動画で撮影しております。

[tubepress video=”PiEc-aZnsjA” mode=”user” userValue=”centrumMC” description=”false” title=”false” views=”false” length=”false”]

アイドリングも安定していますし、始動も実にスムーズ♪

ただ・・・・

ただ・・・・

ただ・・・・

ピンク色のライト

なんでそこ、ピンク色を

チョイスしたんや・・。

1,300ccの巨体が、このピンク色のヘッドライトのおかげで

一気に250ccクラスのネイキッド見えてきます・・・・。

なんだ・・・なんだなんだ・・・この、ヤンクな感じはwww

作業とは全く関係ないし、特に依頼も受けていませんが

ヘッドライトバルブを標準的な物に交換したい衝動。

いやだめだだめだw

勝手に交換は許されませんw

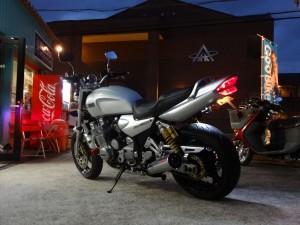

んで、最後にシートを取り付けて洗車作業をしたら、

XJR1300のキャブレターオーバーホール作業は完了です♪

作業完了

いやぁ~やっぱりキャブレターのオーバーホール作業を

ブログ記事にすると、1週間は掛かってしまいますね。

写真の枚数もさることながら、打ち込む文字数も多いので大変です。

でも、こんなブログでも、きっとどこかで誰かの

役に立っていると思えば、また明日も頑張って記事を書けます。

今回も最後まで読んで頂き、本当に有り難う御座いました。

また明日からは別の作業をご紹介していきますので、

明日からもまた忘れずブログのチェックをお願いしますね♪

じゃ今日の作業はここまで!

最後に閉店時のTODAYのグリップ表面温度をお知らせです。

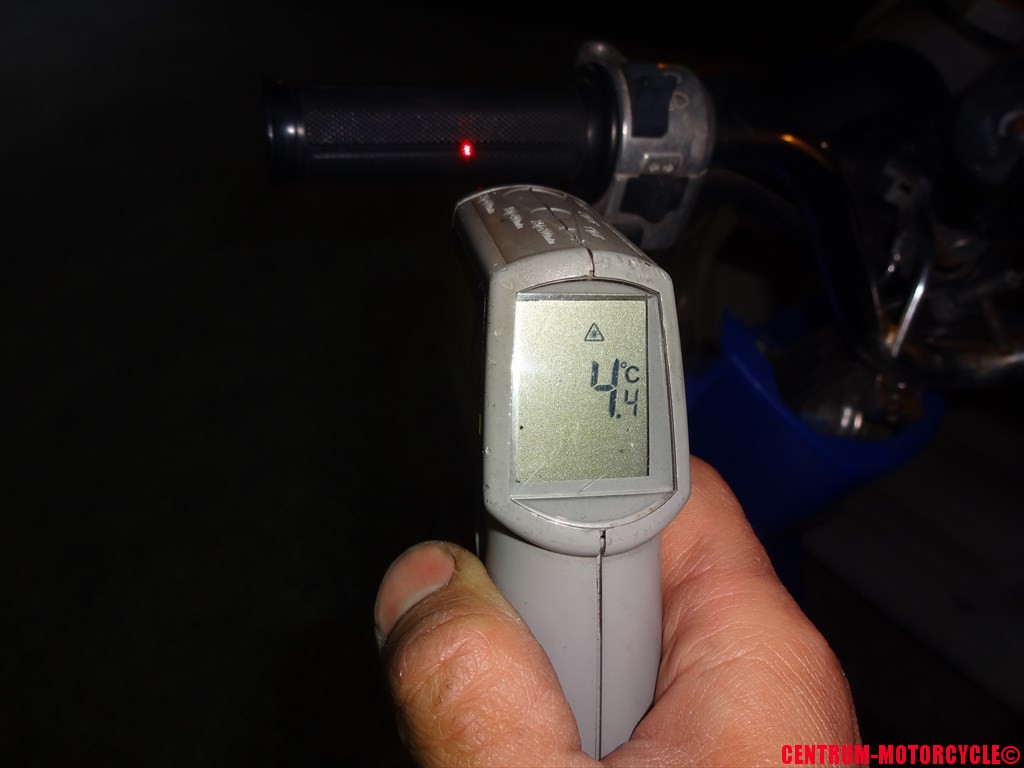

TODAYのグリップ表面温度 閉店時
