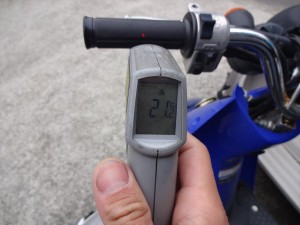

TODAYのグリップ表面温度 開店時

21.2℃

晴れ

晴れ!!

~06時:0% ~12時:0%

~18時:0% ~24時:0%

明日の大阪の天気は東シナ海に中心を持つ高気圧に

覆われるため晴れるでしょう。

雨の心配は全くなさそうです♪

では今日の本題です。

先日からご紹介している

グラストラッカービッグボーイのキャブレターをオーバーホールしてみよう!

ですが、今日は第3回目となります。

前回までの記事は以下のリンクよりご覧頂けます。

【第1回】グラストラッカービッグボーイのキャブレターをオーバーホールしてみよう!

【第2回】グラストラッカービッグボーイのキャブレターをオーバーホールしてみよう!

さて、前回までは確か

バルブシートを取り外した

バルブシートを取り外し終えた所まででしたね。

今日はこの続きをご紹介していきます。

昨日の記事ではパイロットスクリューを取り外す部分を

ご紹介し忘れていたので、今日はまずこれから。

パイロットスクリューを取り外す

んでこれが取り外し終えたパイロットスクリューですね。

取り外したパイロットスクリュー

小さなOリングとワッシャが入っているので、

この状態で外れてこなければ、細いピックなどを使用して

パイロットスクリュー本体・スプリング・ワッシャ・Oリング

この4点を必ず取り出しましょう。

パイロットスクリューを取り外したら、ベンチュリー側から

鉛筆削りで鈍く尖らせた割り箸を差し込んで、

ジェットニードルホルダーを取り外しましょう。

ジェットニードルホルダーを取り外す

次は吸入口にあるエアージェットを取り外しましょう。

エアージェットを取り外す

続いてエアーカットバルブを分解して行きましょう。

エアーカットバルブのボルトを緩める際は、内部のスプリング張力が

バキュームピストン以上に効いていますので、

必ず最後まで指でカバーを押さえつつボルトを取り外しましょう。

エアーカットバルブを分解する

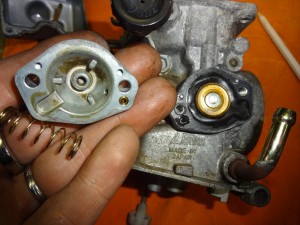

カバーを取り外すとこんな状態ですね。

スプリングをぶっ飛ばさないように、ゆっくりとカバーを取り外しましょう。

エアーカットバルブを開いた

ダイヤフラムとスプリングの2点でエアーカットバルブは

構成されています。

エアーカットバルブのラバーは薄いので、

破れないように注意しながらキャブレターから取り外しましょう。

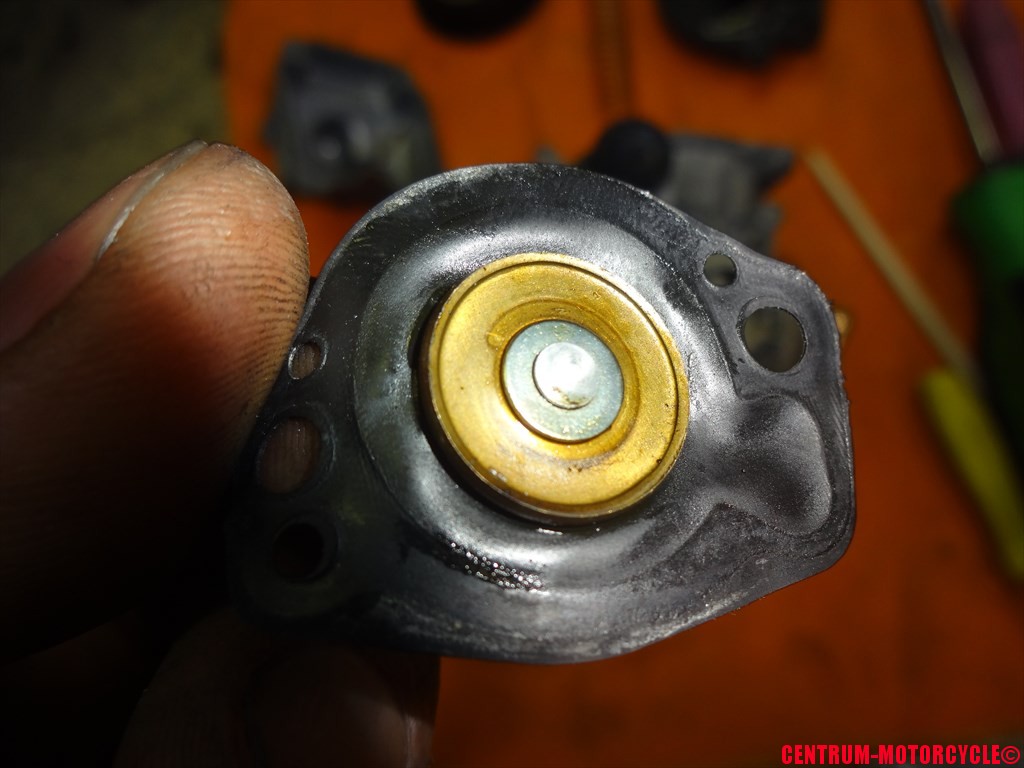

取り外したダイヤフラム

最後にチョークバルブを取り外しましょう。

チョークバルブの固定ナットは、プラスティック製なので

取付時にスパナなどで強く締めすぎないように。

簡単にポキッと折れてしまいますので。

チョークバルブを取り外す

チョークバルブを取り外し終えたら、

キャブレタークリーナーの原液に浸け込む前に、

各経路内部の疎通確認を実施しておきましょう。

パーツクリーナーを使用して疎通確認です。

抜けが悪いと感じる場合は、スプレータイプの

キャブレタークリーナーなどを使用すると良いでしょう。

各経路の疎通確認

写真撮影をすっかり忘れていましたが、キャブレター本体の

疎通確認と併せて、取り外したジェット類の疎通確認も

実施しておくように。

疎通確認の結果、やはりスロージェットおよびチョークラインの

閉塞が認められました。

キャブレタークリーナーの原液に浸け込む前に、こういった閉塞部分は

必ず通しておく様にしましょう。

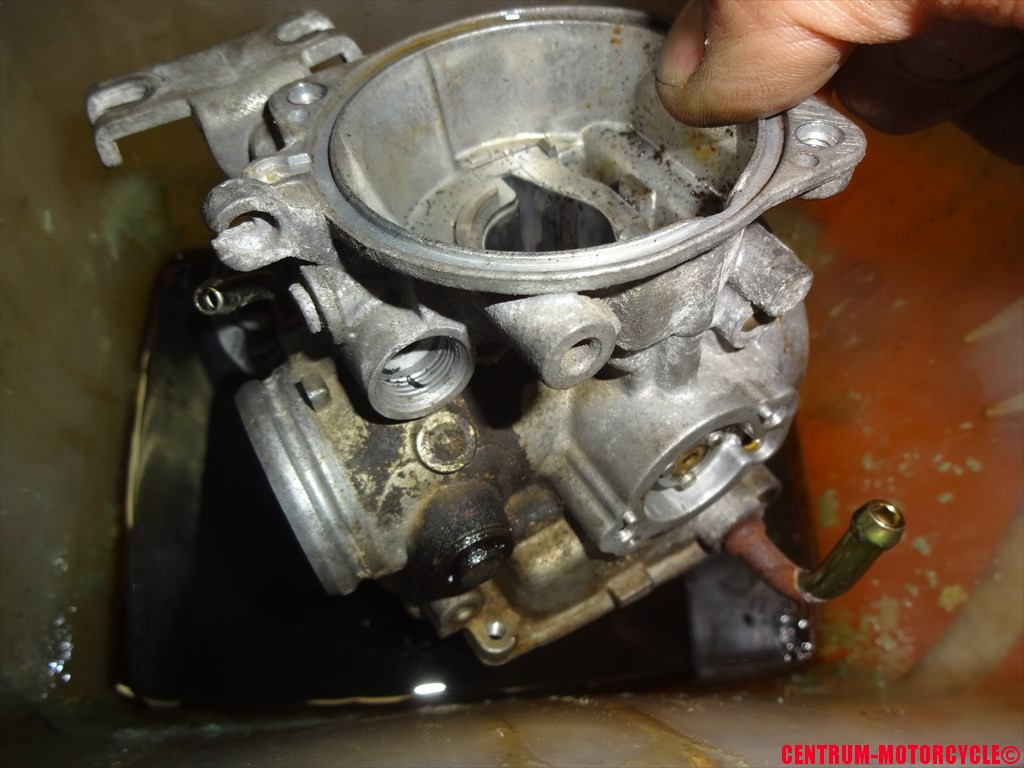

疎通確認が終わったキャブレターをキャブレタークリーナーの

原液層に浸け込んでいきます。

キャブレタークリーナーの原液に浸け込む

ジェットなどの小物類は別の容器で浸け込んでおくと良いでしょう。

んで、浸け込まない部品類はこうして纏めて保管しておきましょう。

部品を纏めておく

なお、今回はフロートチャンバーのガスケットは再使用するようにと

お客様より言われておりますので、無理にガスケットを剥がさずに、

フロートチャンバー内部にキャブレタークリーナーを溜めた状態で

洗浄を実施しました。

キャブレタークリーナー原液への浸け込みは、

汚れの度合いにより異なりますが、今回の汚れでしたら

半日程度浸け込めば十分でしょう。

キャブレタークリーナー原液からキャブレター本体を取り出し、

しっかりとキャブレター本体に残っている原液を

振るい落としておきましょう。

キャブレタークリーナー原液は、再使用可能なので液が無くなるまでは

何度も何度も繰り返し使用しましょう。

原液を振るい落とし終えたら、いつも通り洗浄油で

浸け込んでいたキャブレター本体やジェット類を全て洗浄します。

洗浄油で洗浄

洗浄中はデジカメに触れることが出来ませんので、

写真はありません。

歯ブラシを使用して、キャブレタークリーナー原液で浮いている

汚れを全て洗い流しておきましょう。

んでこれが洗浄が完了したキャブレターですね。

洗浄完了

洗浄完了後は各経路内部をパーツクリーナーと

エアーブローを使用して脱脂洗浄します。

まずはジェット類から。

ジェットの脱脂洗浄

続いてキャブレター本体。

キャブレターの脱脂洗浄

穴という穴全てをパーツクリーナーで

脱脂洗浄しておきましょう。

最後にエアーブローして残りを排出させて乾燥させましょう。

エアーブローする

次は浸け込んでいなかったバルブシートの清掃です。

バルブシート表面をOリングを痛めないように注意しながら

真鍮ブラシで磨いてから、バルブシート内部を磨いていきます。

バルブシート内側を磨くには、綿棒にコンパウンドをつけて

壁面を重点的に磨き上げて下さい。

バルブシートを磨く

フロートバルブとの接触部位を綿棒でグリグリと

磨くのはヤメましょう。

バルブシートとフロートバルブの当たり面が変わってしまい、

最悪の場合オーバーフローしてしまったり、

油面が上がり過ぎて不調になる場合があります。

接触面に関しては、優しく表面の汚れを落とす

程度に留めておきましょう。

フロートバルブの摺り合わせ作業を実施する場合は

もちろん、この限りではありませんけど。ええ。

磨き終えたバルブシートを脱脂洗浄してから

キャブレターに取り付けましょう。

バルブシートを取り付ける

続いてジェットニードルホルダーを取り付けます。

ジェットニードルホルダーには上下向きがありますので

取付時には注意しましょう。

ジェットニードルホルダーを取り付ける

上下の向きはホルダーを見れば一目瞭然ですが、

ジェットニードルが差し込まれる側は開口部が広く、

ジェットホルダー側は開口部が狭い上に、ジェットホルダーとの

当たり面が丸く加工されています。

上下間違えないように注意して取り付けましょう。

ジェットホルダーは根元部分にOリングが付いていますので、

取付前に薄くシリコングリスを塗っておくと良いでしょう。

※Oリングが締め付けた時に千切れるのを防止します

シリコングリスを塗っておく

ジェットホルダーでジェットニードルホルダーを押し込んで

ベンチュリー側へと圧入する形なので、

ジェットホルダーを一気に締め付けていかず、少し締め付けては

木片などでジェットホルダーを叩いて衝撃を与え、

また緩んだ所を締め付けて・・・を繰り返して締め付けていきましょう。

ジェットホルダーを締め付ける

最終的にベンチュリー内部にジェットニードルホルダーが

こんな風に出ていればOKです。

ベンチュリー内部の出面

さぁあとはジェット類を元通り取り付けて行くだけですが、

この続きはまた明日更新の最終回でご紹介したいと思います。

忘れずに明日もチェックしてね♪
