では本日の本題です。

先日からご紹介している、

バリオスのキャブレターをオーバーホールしてみよう!

ですが、今日は第2回目となります。

第1回目の記事は以下のリンクよりご覧頂けます。

【第1回】バリオスのキャブレターをオーバーホールしてみよう!

さて、前回までは確か

全開位置まで持ち上がらない

エアークリーナーボックスを開けて、バキュームピストンを

割り箸で持ち上げたら、全開まで持ち上がらなかったって所まで

ご紹介しましたね。

今日はこの続きをご紹介していきましょう。

まぁここでバキュームピストンが全開になるとか、

全開にならないってのは、あくまで事前に確認しただけなので

ここでどうこうしようってもんじゃ有りませんので、

気にせずに分解作業を進めていきますw

まずはファンネル脇に有る固定ボルトを8本取り外していきます。

ボルトを取り外した際、外したボルトをキャブレター内部に

落としてしまわないように注意して下さい。

ボルトを取り外す

ボルトを取り外したら次にエアークリーナーボックス底部、

フロントスプロケットカバー上方あたりにある、

ドレンホースを抜き取りましょう。

ドレンチューブ

ブローバイガスのホースもあるんですけどね、

ホースと言うよりも直接エアークリーナーボックス底部に

差し込まれている感じなので、取り外すホースはこれだけです。

ホースを取り外し終えたら、エアークリーナーボックス本体を

取り外しましょう。

エアークリーナーボックス本体を取り外す

エアークリーナーボックス本体を取り外すと、

キャブレターと本体の間に細いOリングが入っているので、

落とさないように注意しましょう。

※容易に外れそうならば取り外し、張り付いている場合は無理にこの段階で

引きはがす必要は有りません

Oリング

エアークリーナーボックス本体を取り外すと、

自然とエンジンからのブローバイガス排出用の配管が

クランクケース上部にあります。

ブローバイガス排出用配管

写真右下にはひからびたカメムシも居てますw

これは見なかったことにしましょうw

ってか、ブローバイガス排出用配管内部の様子がおかしい・・・。

なんか茶色い物がびっしり溜まってません??

割り箸を使用してほじくってみました。

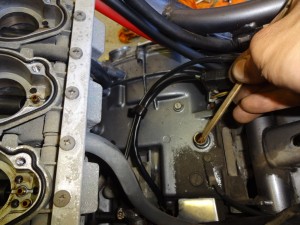

ほじくってみる

ほじほじほじほじほじほじ・・・

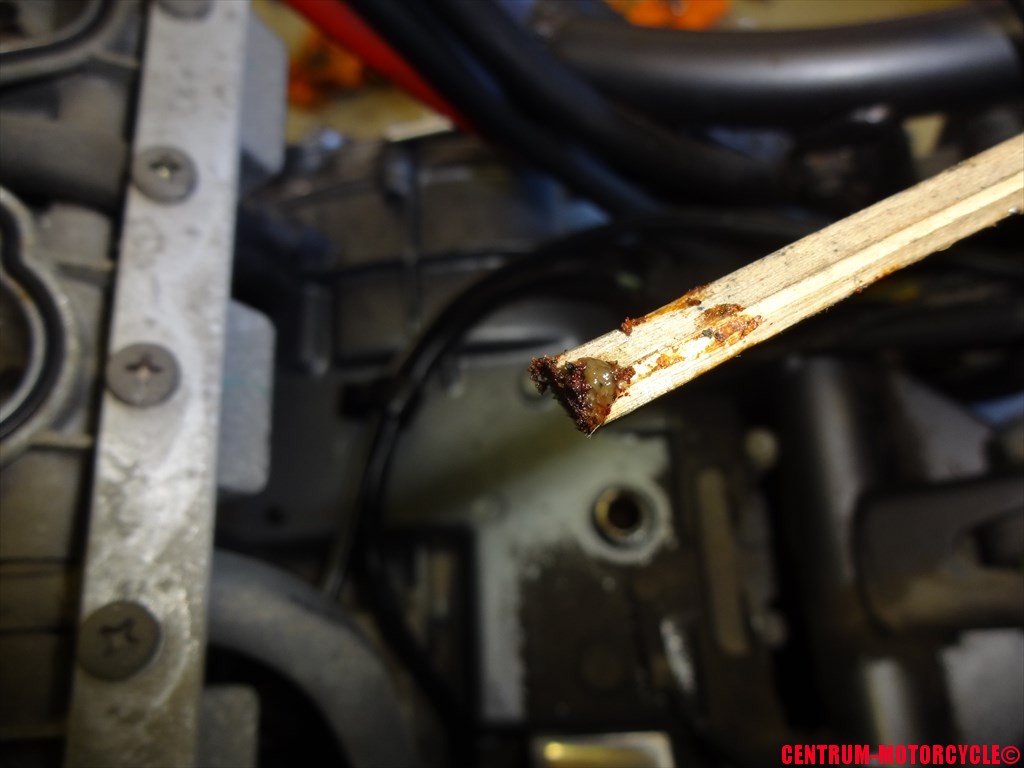

なんか取れた

なんか取れたあぁぁっっ!!!

カメムシを見ている手前、得体の知れないこれを素手で触るのは

ちょっと嫌なので・・・タオルに取ってから指先で感触を確かめてみると、

どうやら予想通り、サビとエアーフィルターのカスですね。

エアーフィルターが妙に新しかったのは、割と最近ボロボロになっていた

物を交換したからなのでしょう。

以前のフィルターはカステラ状になっていて、ボロボロと

ブローバイガス排出用配管内部に落ち込んでしまっていたようです。

これは出来る限り取り除いておくしかありませんね。

※エンジンオイル交換とエレメント交換も必須

さらに割り箸でほじほじして取れる範囲の汚れは取りました。

掃除した

ここで出来ることはこれぐらいなので、

あとはオイル交換とフラッシング、オイルエレメント交換しかないですね。

今後は、オイル交換のサイクルを早めてオイルエレメントを交換して

様子見といった感じでしょうか。

さらに作業を進めます。

キャブレターが差し込まれているマニーホールドの

バンドを緩めていきましょう。

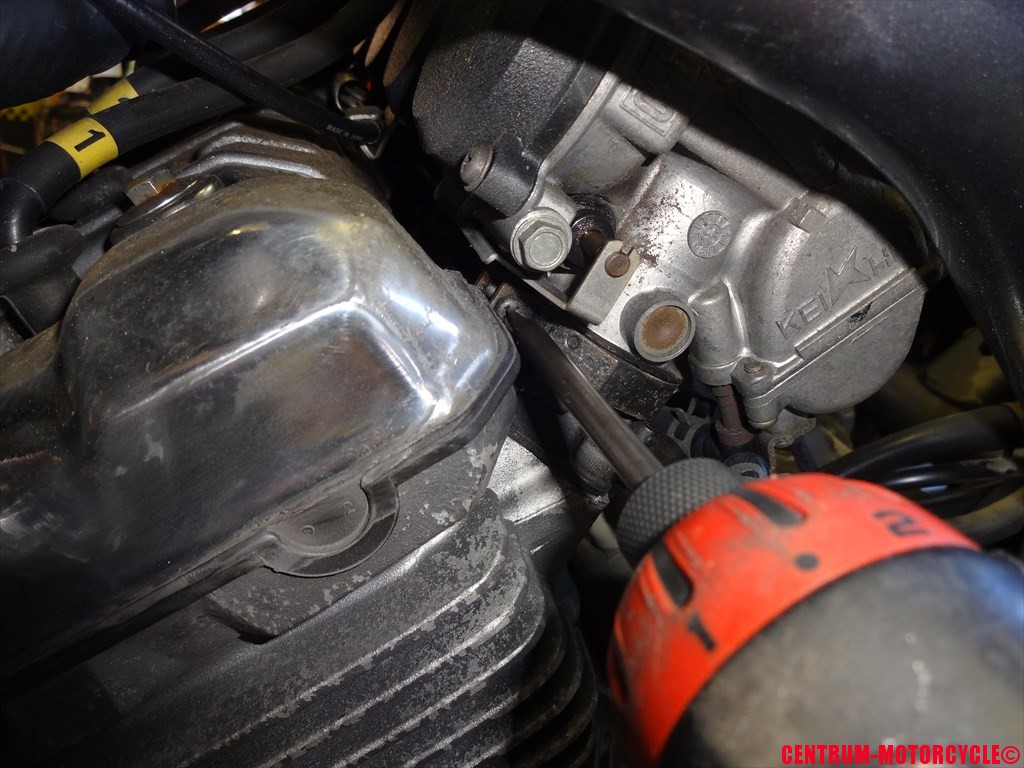

バンドを緩める

次にキャブレター底部のアイシング防止用に通っている

クーラント配管をホースクランプを使用して左右共にクランプしておきます。

ホースをクランプする

ホースをクランプしたら右側配管をキャブレター底部から

引き抜いてそのまま取り外してしまいましょう。

※左側のクランプは外さないように

ホースを取り外した

次はスロットルケーブルを取り外していきましょう。

まずはスロットルホルダーを開いてケーブルを

カラーから取り外しましょう。

スロットルケーブルを取り外す

カワサキ車は殆どの車両が、スロットルホルダー側から

分解しないと、キャブレター側からケーブルを取り外すことが

出来ない構造になっています。

スロットルホルダー側からケーブルを取り外したら、

キャブレターをマニーホールドから引き抜きましょう。

キャブレターを引き抜く

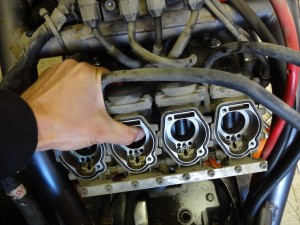

キャブレターを引き抜いたら、キャブレター右側を持ち上げて

スロットルケーブルを取り外しやすいように持って来ましょう。

キャブレターを持ち上げる

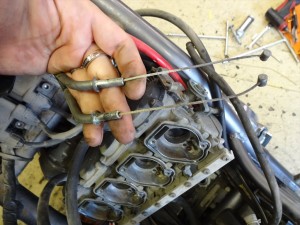

こうして持ち上げた状態でスロットルケーブルを取り外しましょう。

スロットルケーブルを取り外した

スロットルケーブルを取り外したら、さらにキャブレターを持ち上げて

次はチョークケーブルを取り外しましょう。

チョークケーブルを取り外す

チョークケーブルを取り外した段階で、キャブレターを

エンジンから分離させることが出来ます。

キャブレターを取り外した

この時、注意しなくてはならないのがキャブレターを

傾けるとフロート内部のガソリンがガソリンホースから流出してきますので、

事前にタオルを用意しておく様にしましょう。

私もウッカリミスしてしまいましたので・・・。

写真をよく見るとガソリンがこぼれているのが分かります。ええ。

たまにはこういう事だってありますよw

キャブレターを取り外し終えたら、マニーホールドをタオルで塞ぎ、

さらにブローバイガス排出用配管にもタオルまたはペーパーウエスを

差し込んで異物が混入しないようにしておきましょう。

タオルで塞いでおく

さぁ~これでキャブレターの取り外し作業は完了です♪

第2回目にしてやっとキャブレターの取り外し完了とか、

ちょっと進行遅くね?

いやいや、毎度こんなもんですから。

とにかく詳細に作業内容を書いていくと、これぐらいになりますよ。

サービスマニュアルのように端折った書き方は、当ブログのポリシーに反しますので♪

この続きの作業はまた明日の更新でご紹介しますね。

だから明日も忘れずにチェックをお願いします!

じゃ、今日の作業はここまで!

最後に閉店時のTODAYのグリップ表面温度をお知らせです。

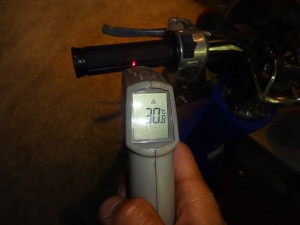

TODAYのグリップ表面温度 閉店時
