では本日の本題です。

先日からご紹介している

バリオスのキャブレターをオーバーホールしてみよう!

ですが、今日は第5回目となります。

前回までの記事は以下のリンクよりご覧頂けます。

【第1回】バリオスのキャブレターをオーバーホールしてみよう!

【第2回】バリオスのキャブレターをオーバーホールしてみよう!

【第3回】バリオスのキャブレターをオーバーホールしてみよう!

【第4回】バリオスのキャブレターをオーバーホールしてみよう!

さて、前回までは確か

別容器で浸け込む

取り外した部品類をキャブレタークリーナーの

原液層に浸け込んだところまででしたね。

今日はこの続きをご紹介していきます。

キャブレター本体は横幅があるので、数時間おきに

半分ずつキャブレタークリーナーの原液層に浸け込んでいたので、

取り出してしっかりとキャブレタークリーナーの原液を振るい落として

おきましょう。

いつも書いていることですが、キャブレタークリーナーの原液は

何度も使い回しが効きます。

洗浄力が落ちてくるとは言え、使用頻度にもよりますが1年ぐらいは使用出来ます。

※業務用途でも1年間使用しているので

キャブレタークリーナーから取り出す

小物類も同様にしてキャブレタークリーナーの原液を排出しておきましょうね。

取り出したキャブレター本体、インナーパーツ類を

洗浄油で洗浄して行きましょう。

使用済の歯ブラシを使うと良いでしょう。

※洗浄油=灯油

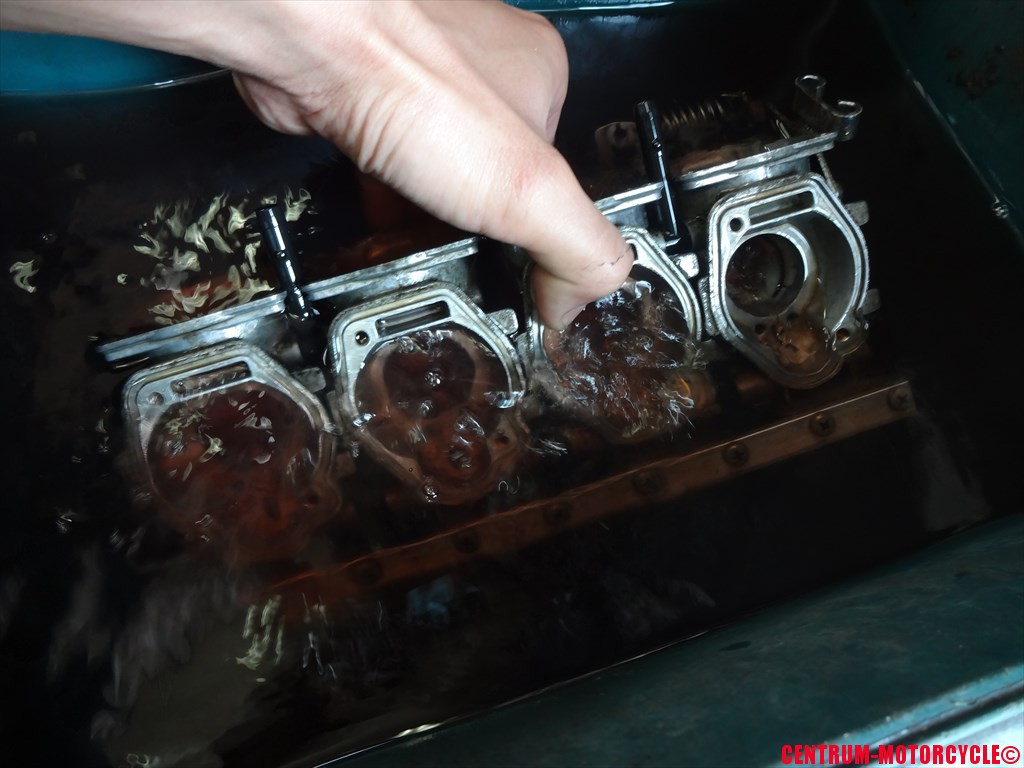

洗浄油で洗う

これもいつものことですが、洗浄中はデジカメに

触れることが出来ないので、あっという間に

洗浄完了です~。

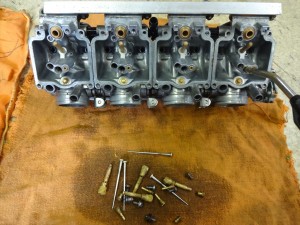

洗浄完了

これを見てもかなり美しくなったのが

お分かり頂けるかと思います。

洗浄油から取り出したキャブレターをまずは

エアーブローして経路内部や外観に付着している

洗浄油を飛ばしておきましょう。

エアーブロー後は、経路内部を重点的にパーツクリーナーを

使用して脱脂洗浄および疎通の再確認をしましょう。

脱脂洗浄と疎通確認

キャブレターの脱脂洗浄および経路の疎通再確認が終わったら

ジェット類の脱脂洗浄および経路の疎通再確認を実施。

ジェットの疎通再確認と脱脂洗浄

ジェット類の疎通再確認が終わったら、真鍮ブラシを使用して

ジェット類の表面を磨き上げていきましょう。

真鍮ブラシで磨く

全てのジェットを磨くのは結構時間が掛かりますが、

丁寧に全てのジェットを磨き上げましょう。

そしてこれが磨き終えた状態ですね。

磨き終えたジェット類

真鍮本来の黄金色に戻りましたね♪

これだけ美しくなってこそ、オーバーホールした

甲斐があるってもんです。ええ。

まるで新品の様な輝きです。

さて、フロートチャンバー内部のジェット類を組み付けていく前に

まずはバキュームピストンを組み付けていきましょう。

バキュームピストンには予めジェットニードルと

スプリングなどを組み付けていきましょう。

バキュームピストン←ジェットニードル←スプリングシート←スプリング

バキュームピストンに組み付ける

この順番で入れましょう。

順番を間違えるようなことは無いと思いますが

念のためですよ、念のため。

んで全てのバキュームピストンをキャブレターに

セットし終えた状態がこちらですね。

バキュームピストンをセットした

バキュームピストンを取り付けたら、

取り外し時にも注意してと書いていた小さなノズルを

バキュームピストンに取り付けて行きましょう。

ノズルを取り付ける

ノズルを取り付けたらベンチュリー内部に指を突っ込んで、

バキュームピストンを軽く持ち上げた状態で固定しつつ、

トップキャップを取り付けて行きましょう。

バキュームピストンを落とし込んだ状態でラバーが

噛み込む危険性が無い場合は、そのまま作業して下さい。

少しでも噛み込みそうな危険性がある場合は、

バキュームピストンを少し持ち上げた状態で組み付けると、

ラバースカートが伸びて噛み込みにくくなるんで。

チョークケーブル取付け用のステーが付く部分には、

トップキャップ部にカラーが入りますのでご注意を。

取付部のカラー

んでこれがバキュームピストンを組み付け終わった状態ですね~。

バキュームピストンを組み付けた

バキュームピストンを組み付け終えたら、

必ず動作チェックを実施しておきましょう。

吸入口上部の横長の開口部にエアーを吹き込むと

エアーを吹き込む

バュームピストンの取付けが正常ならば

こんな風にバキュームピストンが持ち上がります。

バキュームピストンが持ち上がる

バキュームピストンの組み付け作業が終わったら

ジェット類を組み付けていきましょう。

まずはジェットホルダーとメインジェットを取り付けましょう。

バリオスはメインジェットは全て98番で統一されています。

メインジェットを取り付ける

次はスロージェットの取付けです。

スロージェットを取り付ける

スロージェットを取り付けたら次は

パイロットスクリューを取り付けて行きましょう。

パイロットスクリューは予めOリングなど全てセットした状態にしておきましょう。

パイロットスクリュー

キャブレターにパイロットスクリューを取り付けましょう。

パイロットスクリューの取付けは、まず一杯まで

パイロットスクリューを締め込んだ後、規定の戻し回転数だけ

パイロットスクリューを戻します。

締め込む時の強さは、キュッと軽く止まる程度の場所です。

それ以上強く締め込む必要は有りません。

いや、むしろそんなに強く締め付けると、パイロットスクリューを痛めてしまうので

絶対にしないように。

パイロットスクリューを取り付ける

バリオスのパイロットスクリューの規定の戻し回転数は以下の通り。

1-3/4回転戻し

です。

全ての場所で均一に合わせておきましょう。

さて、今日はパイロットスクリューの取付けまで終わらせましたので、

この続きはまた明日更新の記事でご紹介したいと思います。

だから明日も忘れずチェックをお願いしますね♪

じゃ今日の作業はここまで!
