では本日の本題です。

先日からご紹介している

バリオスのキャブレターをオーバーホールしてみよう!

ですが、今日は第6回目となります。

前回までの記事は以下のリンクよりご覧頂けます。

【第1回】バリオスのキャブレターをオーバーホールしてみよう!

【第2回】バリオスのキャブレターをオーバーホールしてみよう!

【第3回】バリオスのキャブレターをオーバーホールしてみよう!

【第4回】バリオスのキャブレターをオーバーホールしてみよう!

【第5回】バリオスのキャブレターをオーバーホールしてみよう!

さて、前回までは確か

パイロットスクリューを取り付ける

パイロットスクリューを取付け終わったところまででしたね。

今日はこの続きをご紹介していきます。

次はフロートを取り付けて行きますが、

その前に今回取り外さずに作業している、

バルブシートを予め磨き上げておきましょう。

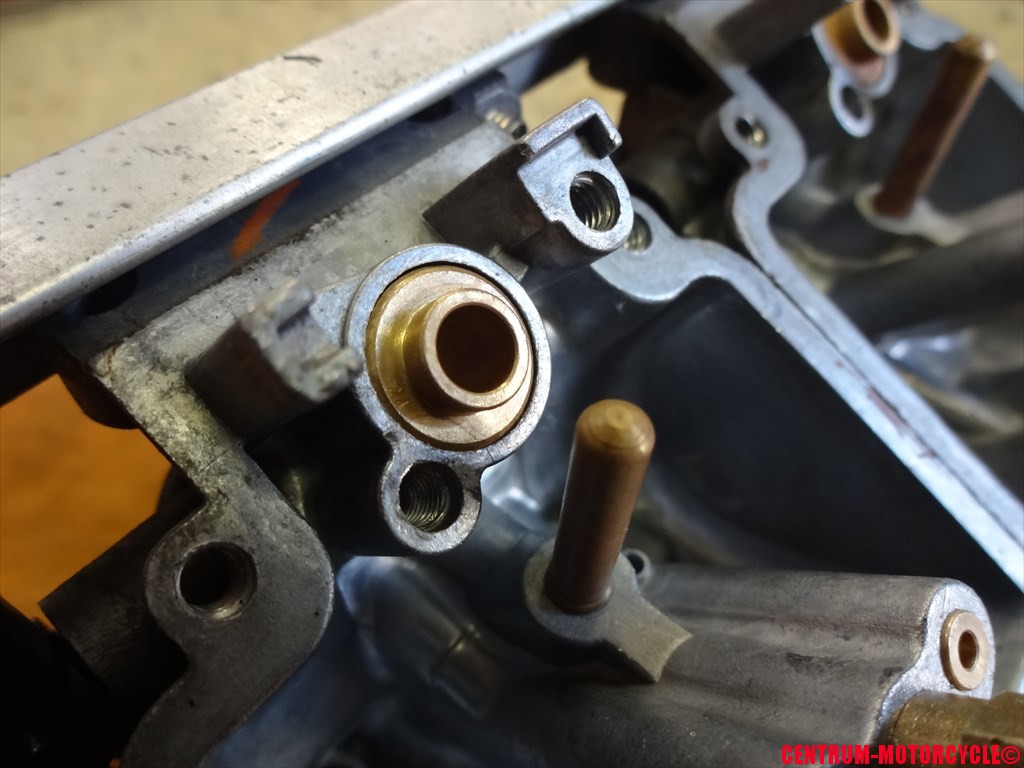

磨く前のバルブシート

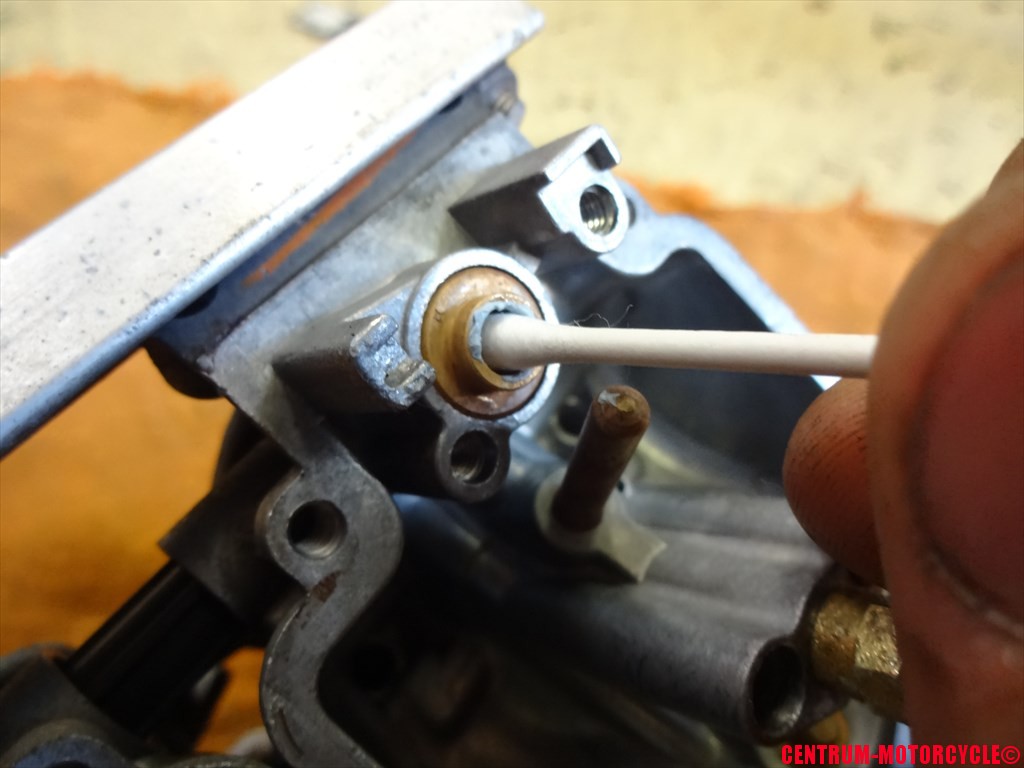

バルブシート壁面部分を研磨するには、

綿棒の先端にコンパウンドを少量つけて

くるくる回しながら磨き上げていきましょう。

コンパウンドをつけて磨く

フロートバルブとの接触部分も同様にして

磨き上げておきます。

※接触面を研磨した際は、フロートバルブの摺り合わせ、

油面調整(確認)作業を必ず実施すること。

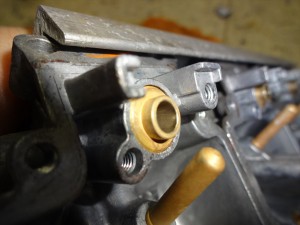

んでこれが磨き終わったバルブシートですね。

磨き終わったバルブシート

内側の壁面も美しくなりましたね。

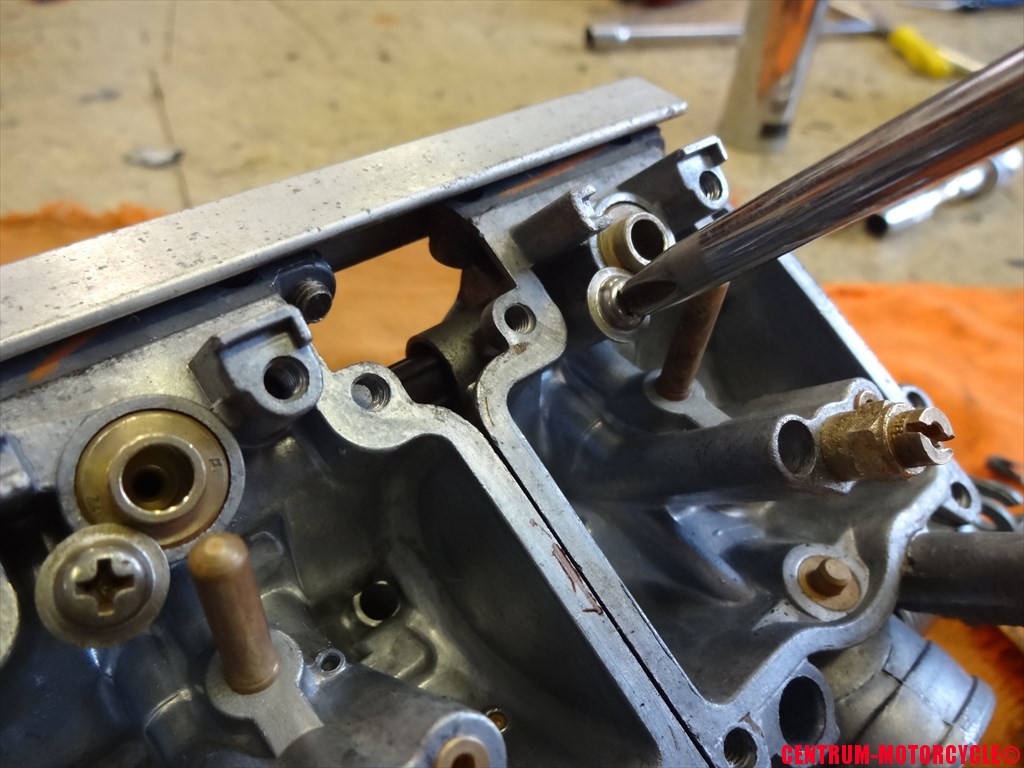

バルブシートの研磨が終わったらボルトで忘れずに固定しておきましょう。

固定する

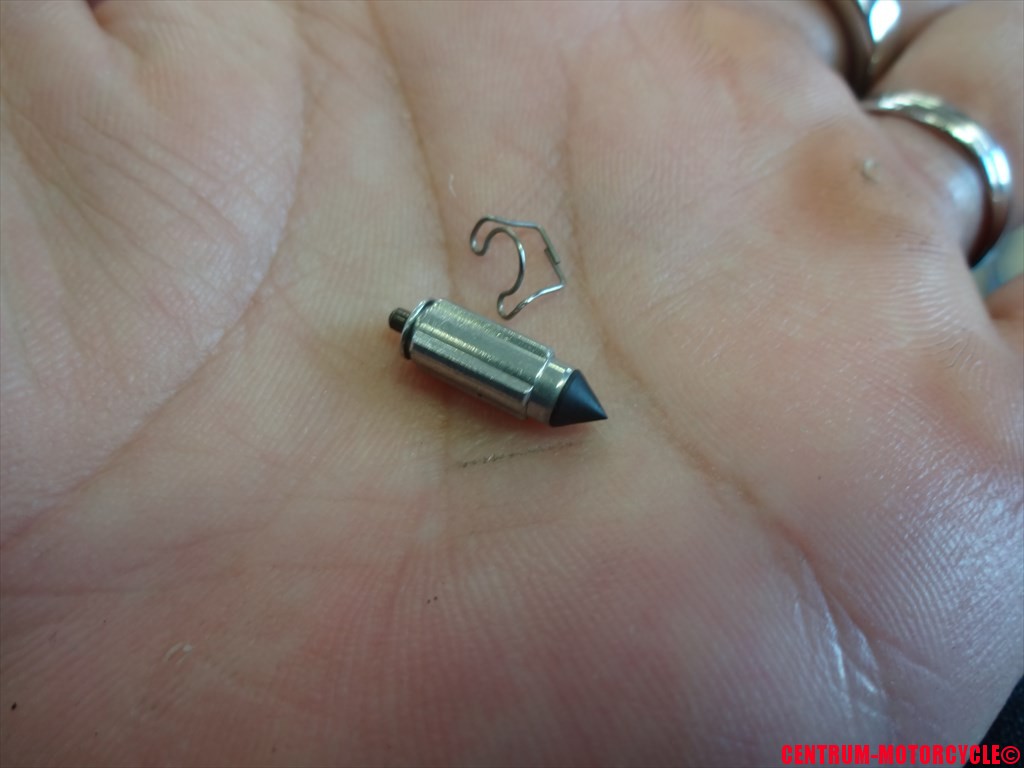

続いてフロートバルブにも一手間掛けておきましょう。

フロートバルブ先端部の可動ピンですが、

当初はピンが動かなかったのが、パーツクリーナー等を使用して

指でピンをピコピコ操作している内に、スプリングが効くようになって、

正常動作に戻る場合が殆どなのですが・・・。

しばらくするとピン内側で、一度熔解した液体がまた固着

してしまい、ピンが動かなくなってしまうことがあります。

※今回の様な酷い状態だった場合

なので、そのまま取り付けてしまわずに一手間加えようって事です。

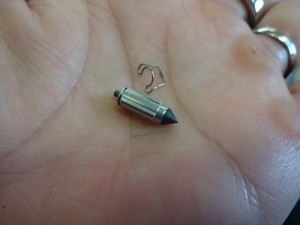

まずはフロートバルブに付いているステーを取り外しましょう。

※ぶっ飛びやすいので注意して取り外しましょう

ステーを取り外しておく

ステーは無くさない様にタオルなどに包んで

保管しておきましょう。

平らな鉄板などに予めスプレータイプの

キャブレタークリーナーを少し出しておいてから、

キャブレタークリーナーを出しておく

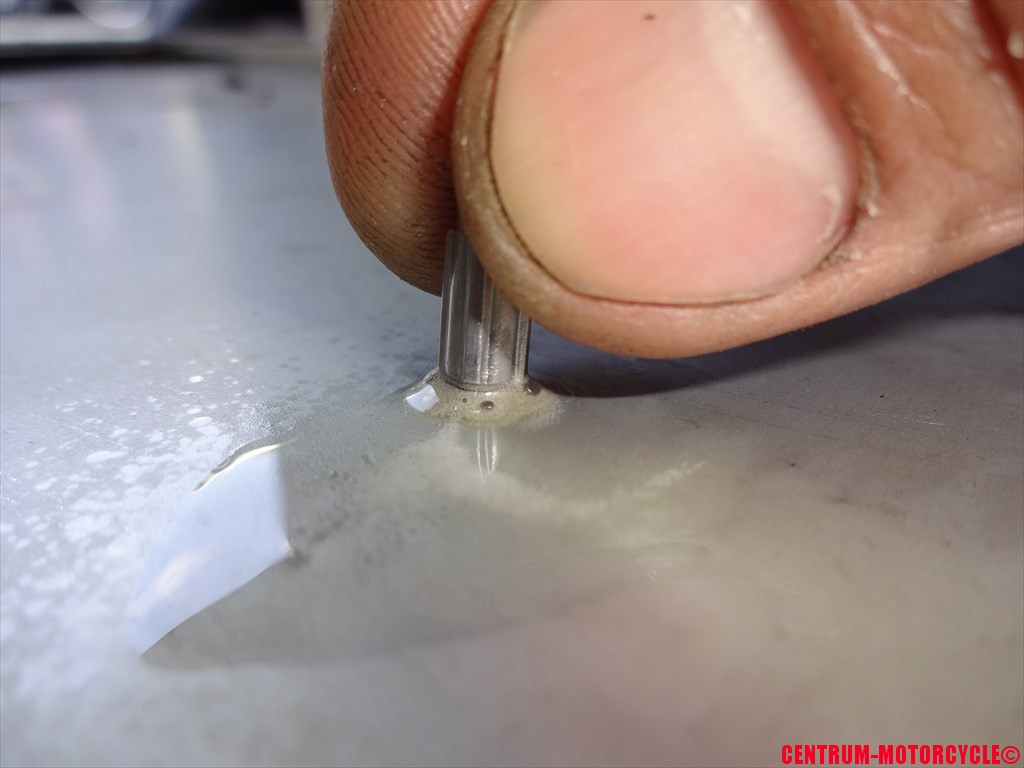

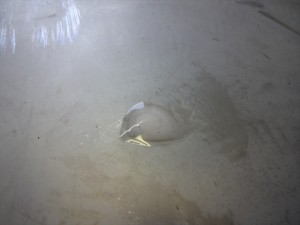

フロートバルブの先端部を液の中に付けながら、

ピンを上下させて内部の汚れを取りましょう。

先端をトントンする

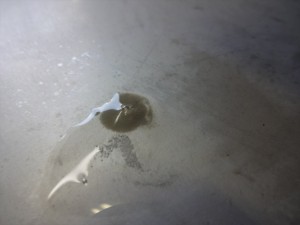

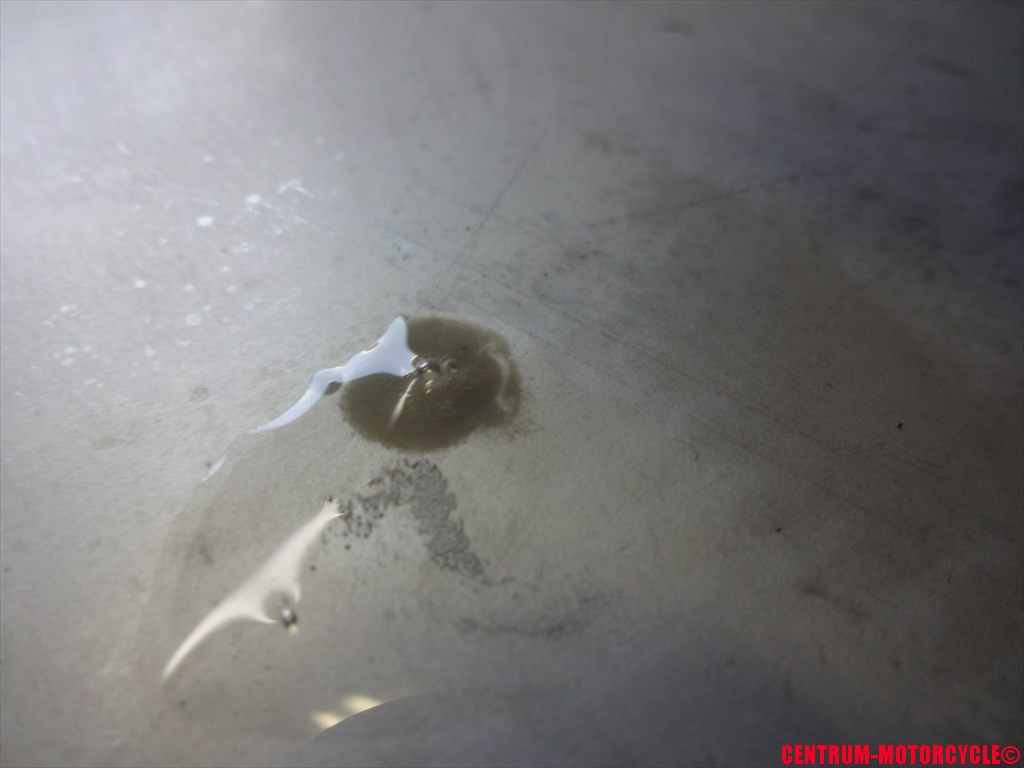

何度かトントンとピンを動かしていると、内部から

汚れがじわじわとしみ出してきます。

しみ出てきた汚れ

キャブレタークリーナーの液を変えながら何度かしていると、

汚れがあまりで無くなってくるので、どこかのタイミングで

見切りを付けて作業を終えましょう。

この作業をしておけば、ピンがまたすぐに固着して

オーバーフローしてしまうなんて事も無いでしょう♪

続いてバルブシートを先ほど研磨しましたので、

フロートバルブとバルブシートの摺り合わせ作業を実施します。

フロートバルブのステーはまだ取り外したままにしておきます。

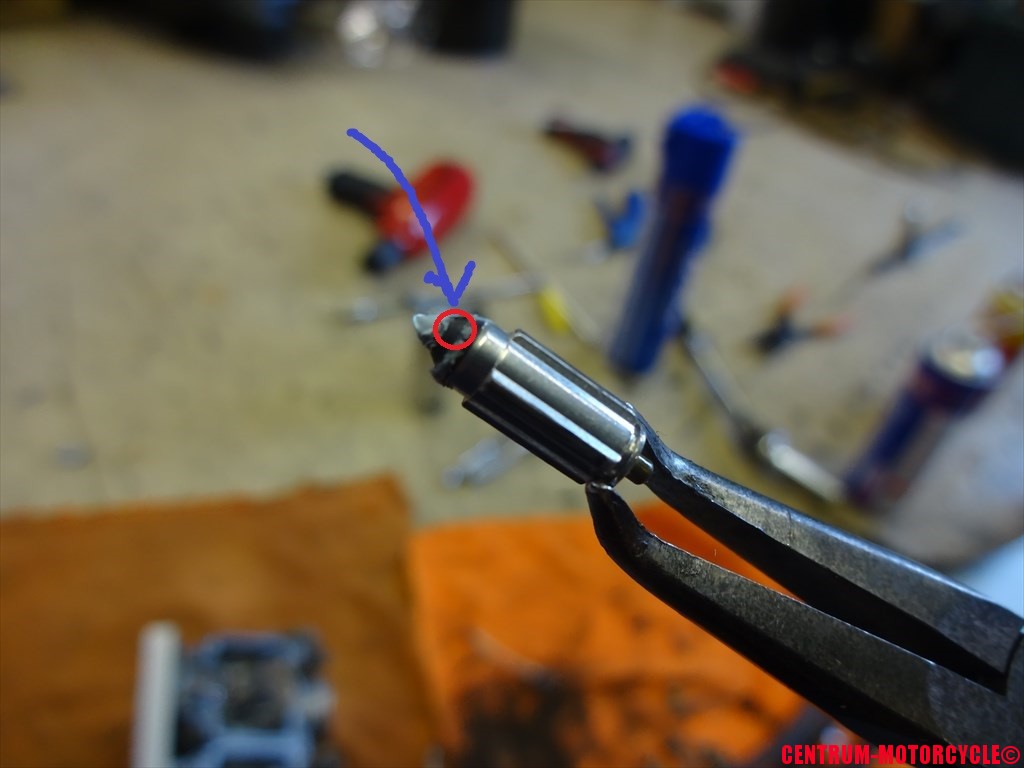

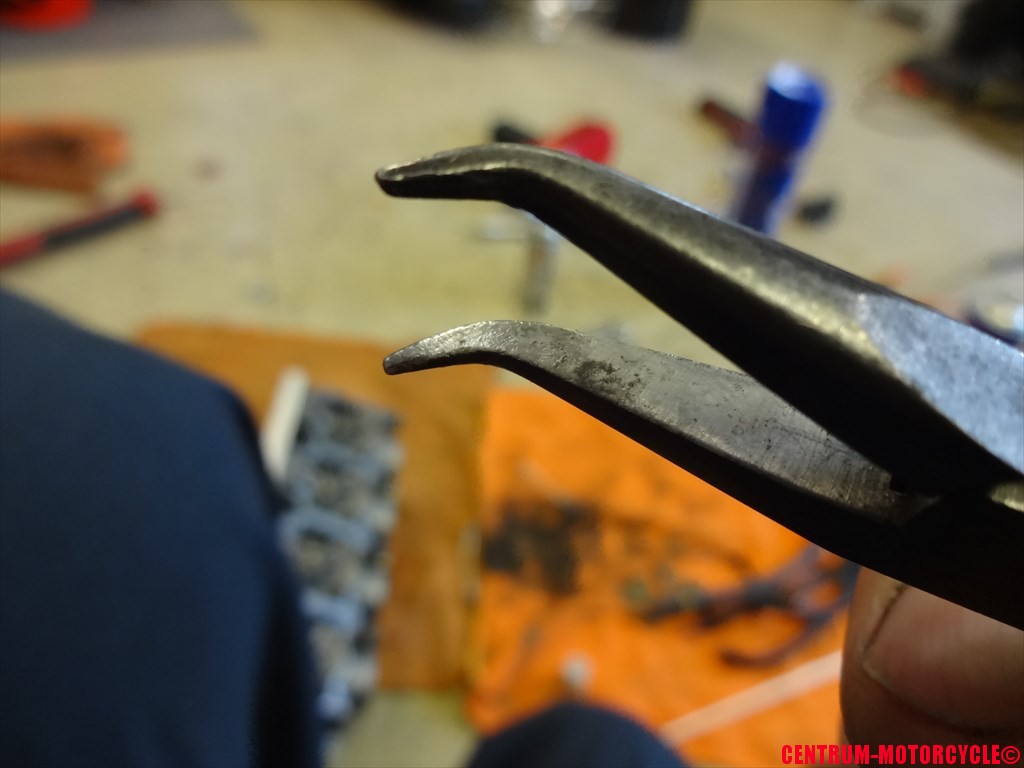

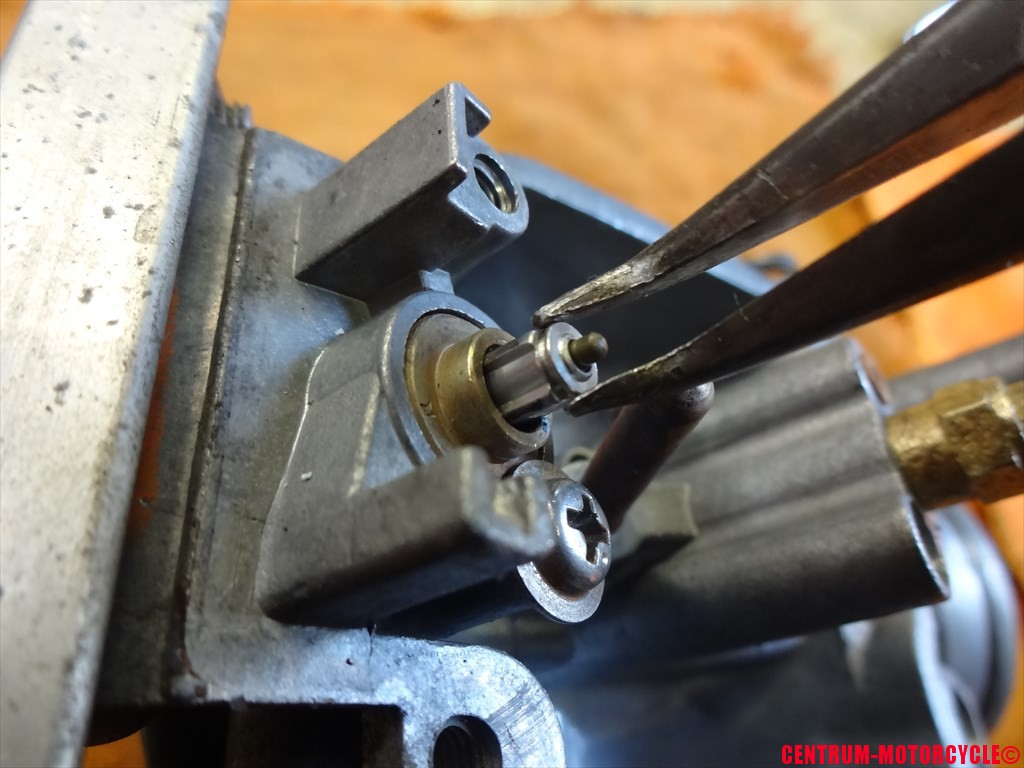

バルブシートの摺り合わせには、細いラジオペンチを使用しますが、

フロートバルブを直接掴むため、先端部に滑り止め(ギザギザ)が

付いていないタイプを必ず使用しましょう。

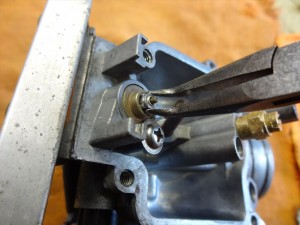

滑り止めが無いラジオペンチ

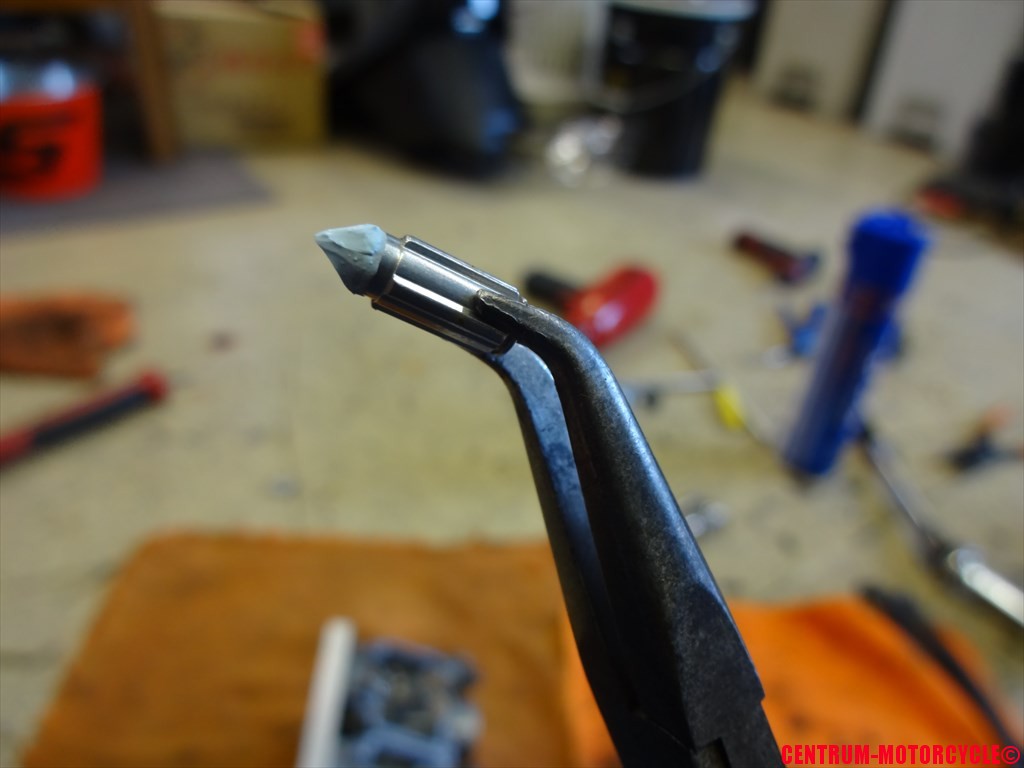

ラジオペンチでフロートバルブを掴んで、

先端のラバー部分にコンパウンドを付けます。

コンパウンドを付ける

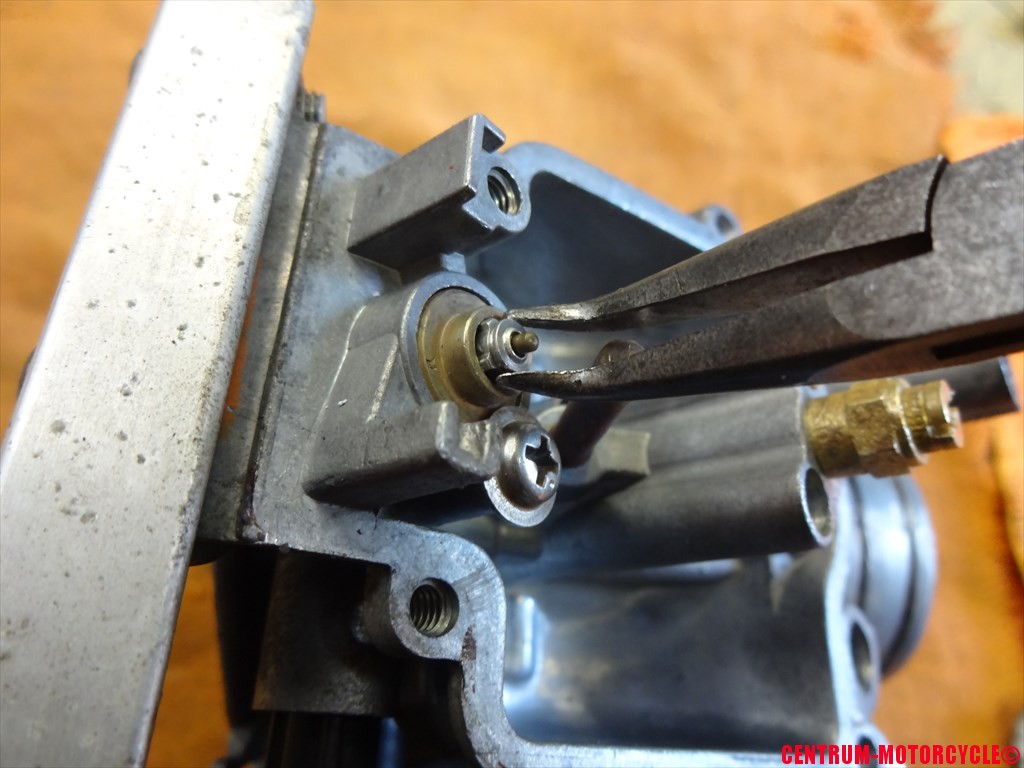

握る力を微調整しながら、フロートバルブ上部を持ちながら

フロートバルブ上部を掴んで

フロートバルブをバルブシートに当てては浮かせ、

当てては浮かせ、当てては浮かせ・・・を

当たり面を変えながら(回転させる)繰り返します。

絶対に面を当てた状態で左右に擦らないこと。

当たり面を変える時は持ち上げている時にしましょう。

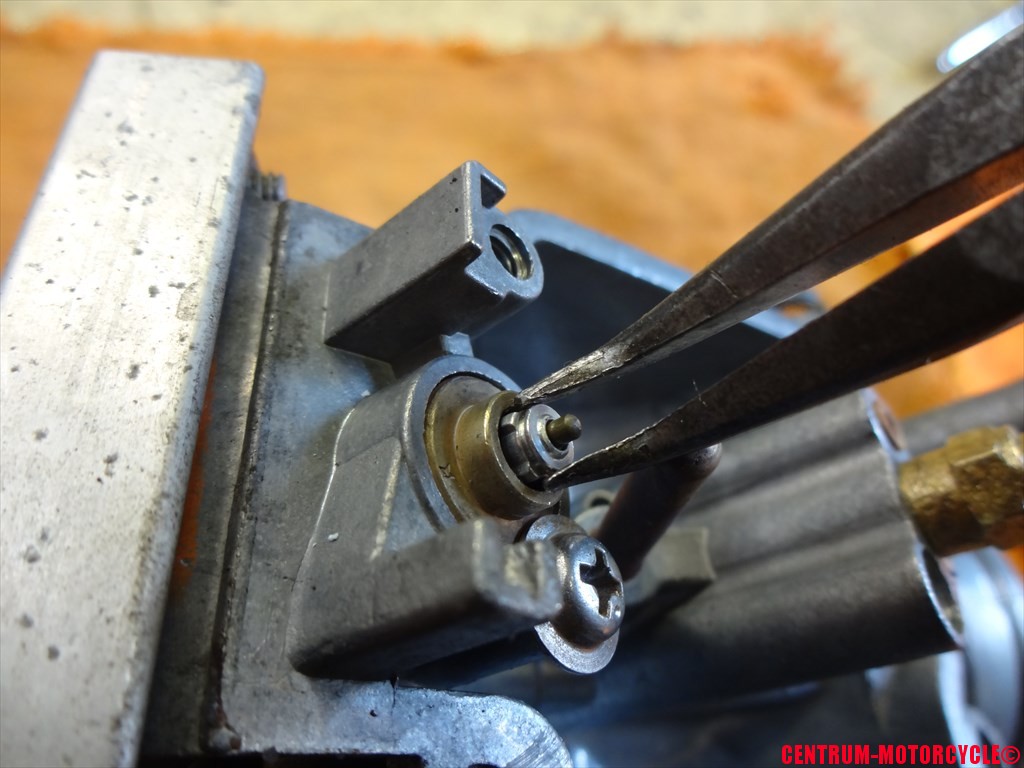

バルブシートの摺り合わせ バルブシートの摺り合わせ

シリンダーヘッドの吸排気バルブの摺り合わせ作業と

まったく同じ作業です。

トントントントン・・と、リズミカルに弱すぎず強すぎない力で

新たな当たり面を形成しましょう。

当たり面はフロートバルブを見ると分かります。

フロートバルブの当たり面

この面がぐるり一周キレイに当たっていれば良いでしょう。

全てのバルブシートの摺り合わせ作業が済んだら、

擦り合わせたフロートバルブとバルブシートの組み合わせを

崩さないように注意して、バルブシート内側に付着した

ままになっているコンパウンドをパーツクリーナーで

洗浄しておきましょう。

洗浄しておく

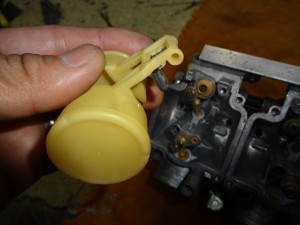

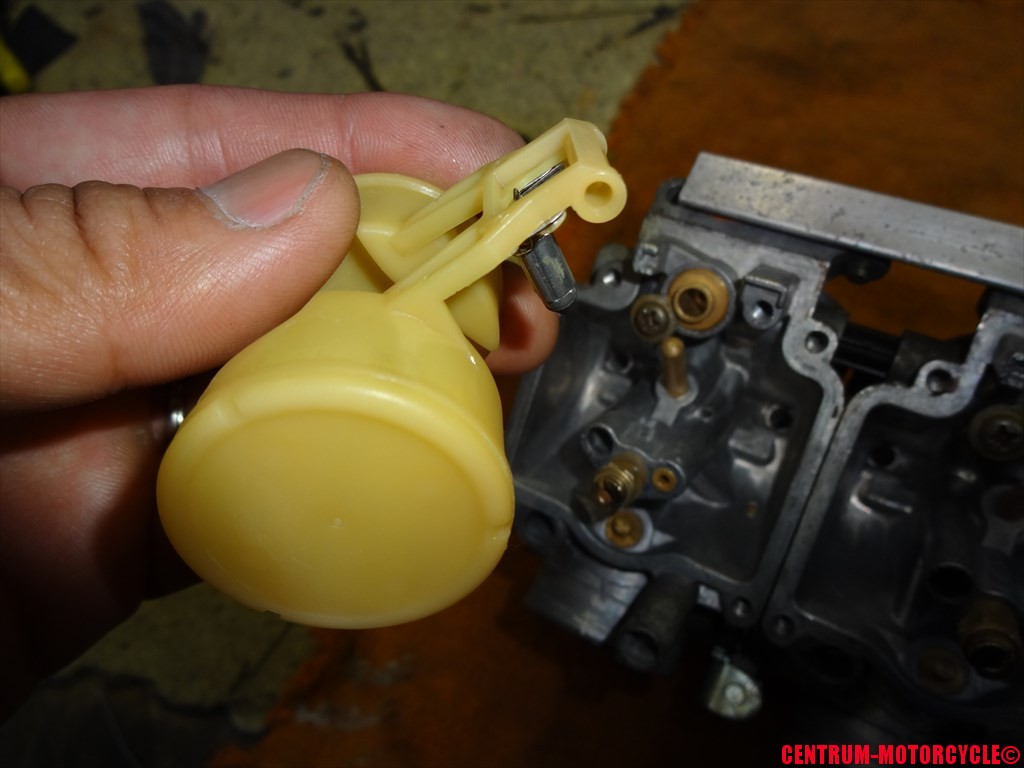

フロートにフロートバルブを取り付けてっと。

フロートバルブをぶら下げて

フロートピンを入れて全て取り付けて完了です。

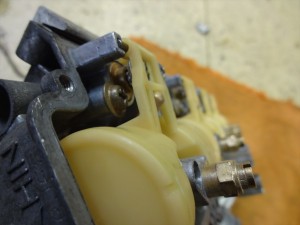

フロートを取り付けた

フロートを取付け終えたら次は油面調整です。

キャブレターを傾けた状態から水平に戻してく途中、

フロート上部のピンを押さえ込まないギリギリの位置で

停止させます。

フロートがバルブシートから浮いていてもダメ。

バルブシート上部のピンを少しでも押し込んでいてもダメです。

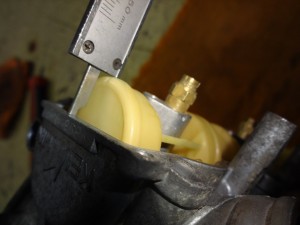

ちょうどピタリと止まっている位置で、フロートチャンバーの

合わせ面からフロートの一番高い部分までの距離を計測します。

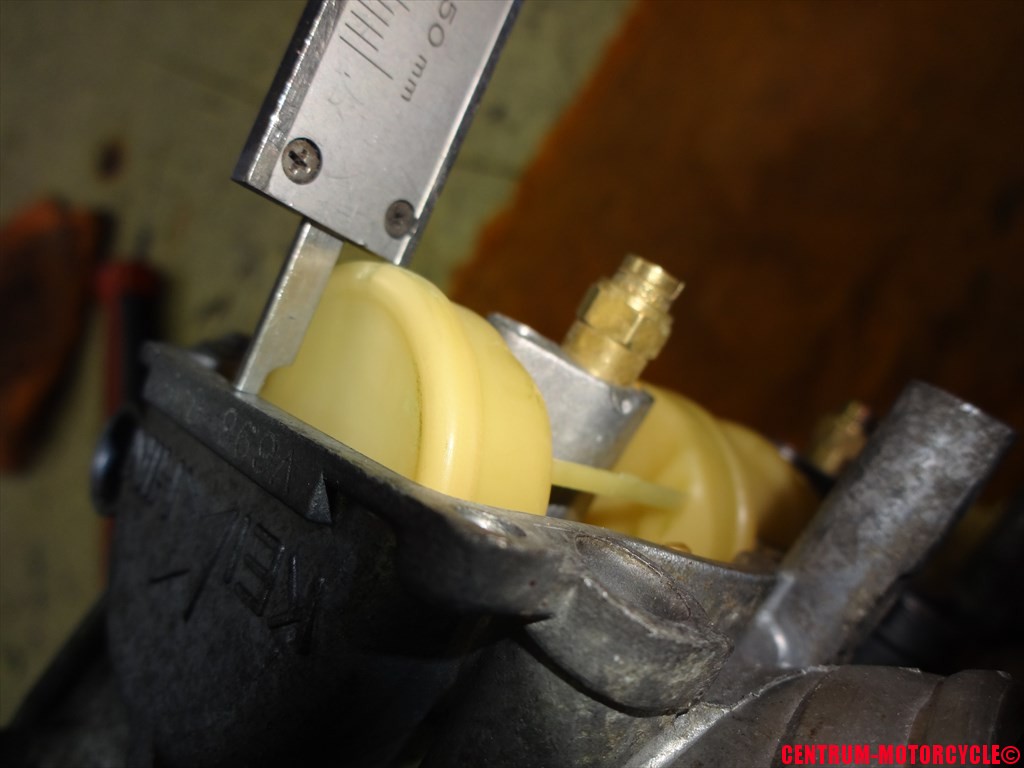

油面計測中

バリオスの規定のフロートの高さは以下の通り。

フロート高さ:13mm±2mm

油面:9.5mm

ダウンドラフトキャブなので実油面の計測は

エンジンへの取付け後にしか確認出来ません。

なので、フロート高さで合せる事が出来るように、両方の数値が

サービスデータとして提供されています。

フロート高さを調整し終えると、バラツキがあった

フロートの高さが全て一定に揃います。

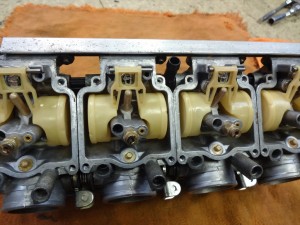

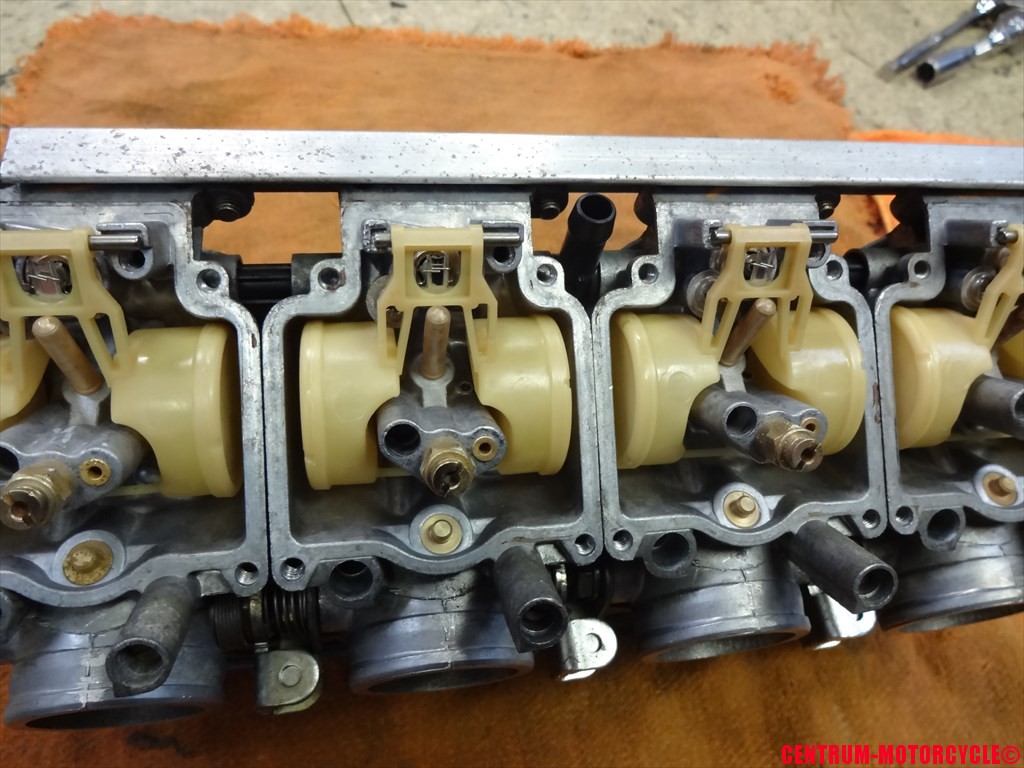

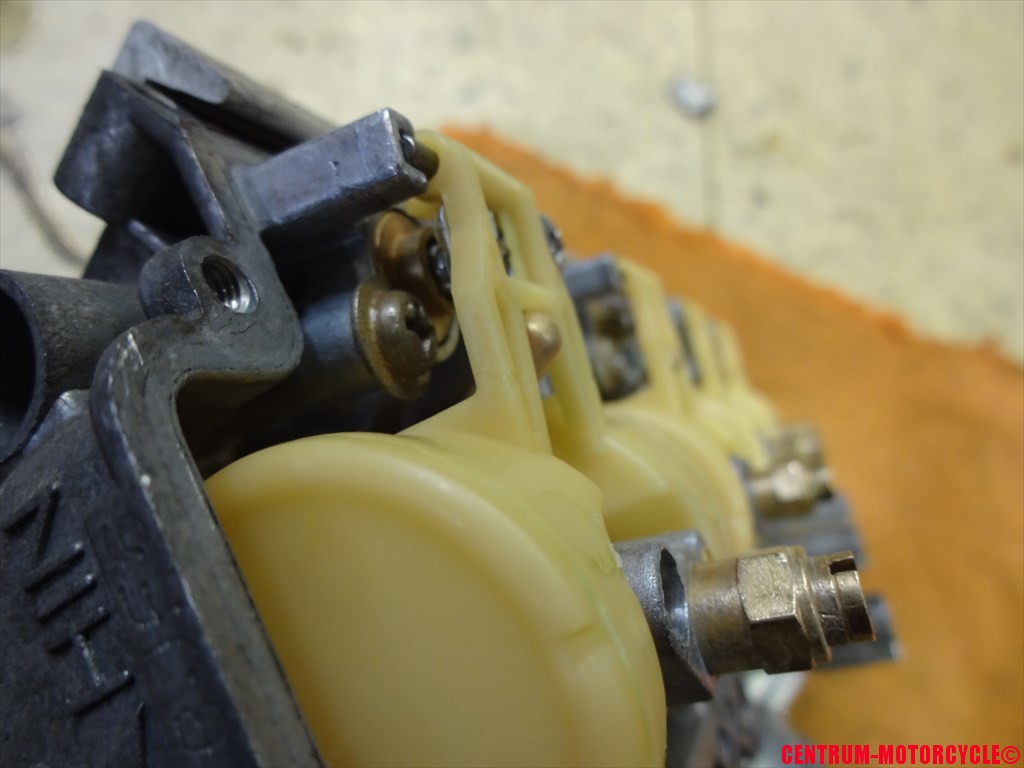

フロートの高さが均一

油面調整が終わったらフロートチャンバーを閉じていきましょう。

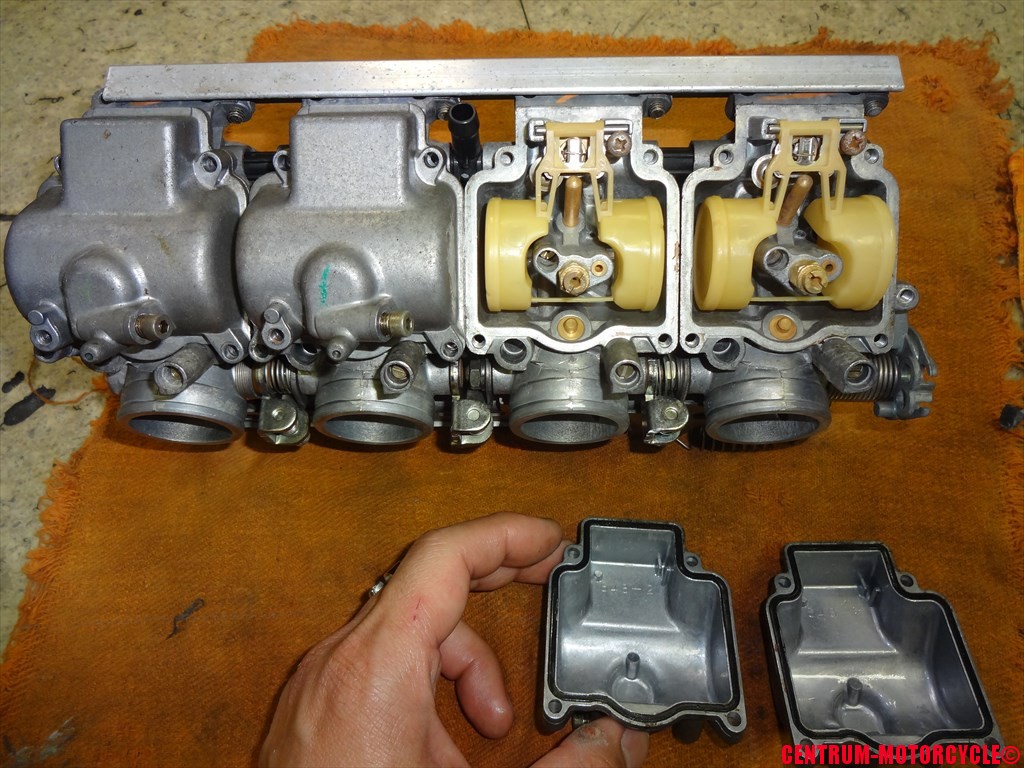

フロートチャンバーを閉じる

ここでおさらい。

元々の状態はこんな状態でしたね。

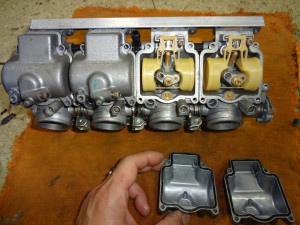

フロートを取り外す

今は見違える程美しくなりました♪

以前の状態がにわかに信じられませんね。ええ。

フロートチャンバーのボルトは対角に少しずつ

均等に締め付けていきましょう。

締め付け方1つでガソリン漏れが発生することもありますので。

ボルトを締め付ける

フロートチャンバーを取付け終えたら、次に

アイシング防止用の配管を元通り取り付けましょう。

キャブレターに差し込む支柱部分のOリングには

予めシリコングリスを薄く塗っておくと入れやすくなります。

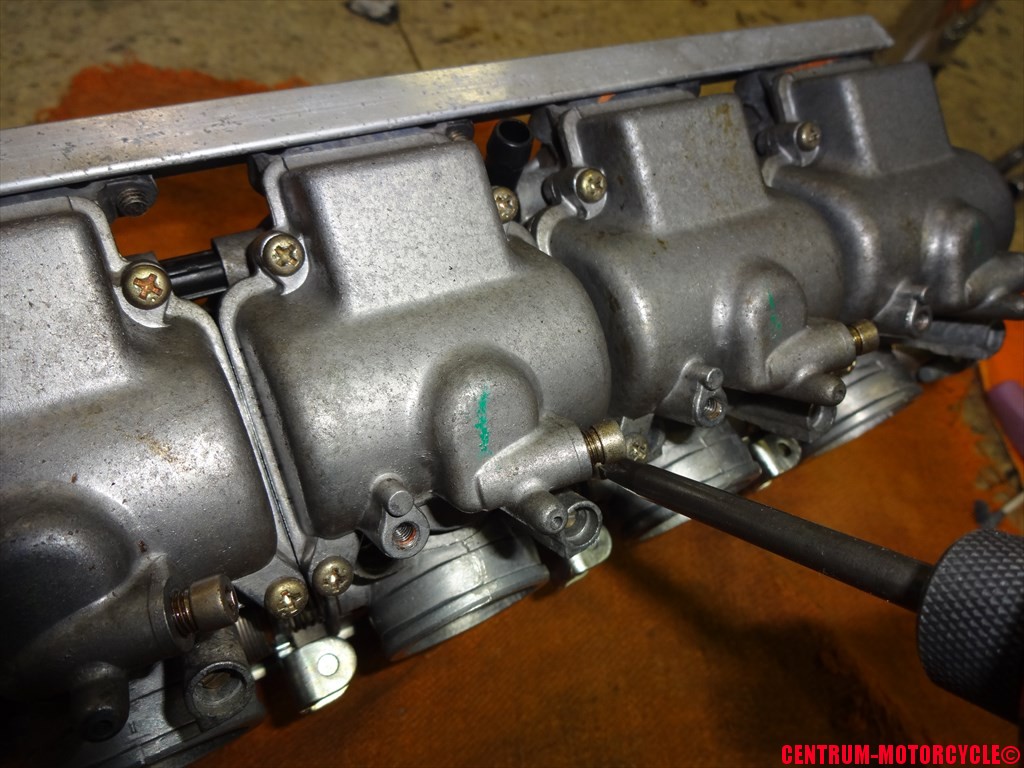

配管を取り付ける

配管の取付けが終わったら同調の調整(※)をしましょう。

※バタフライの開き量を均一に合せる作業

合せる際に基準となるのはスロットルリンケージが付いているキャブで、

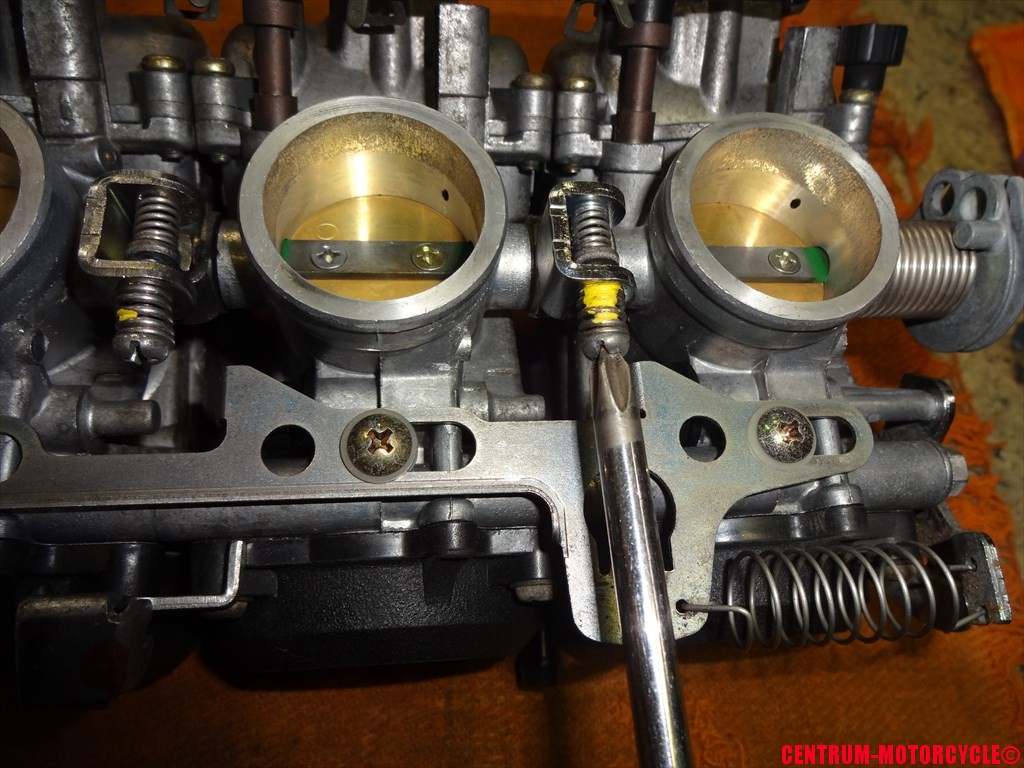

それを基準にして、キャブレターの間にある調整ボルトを操作して、

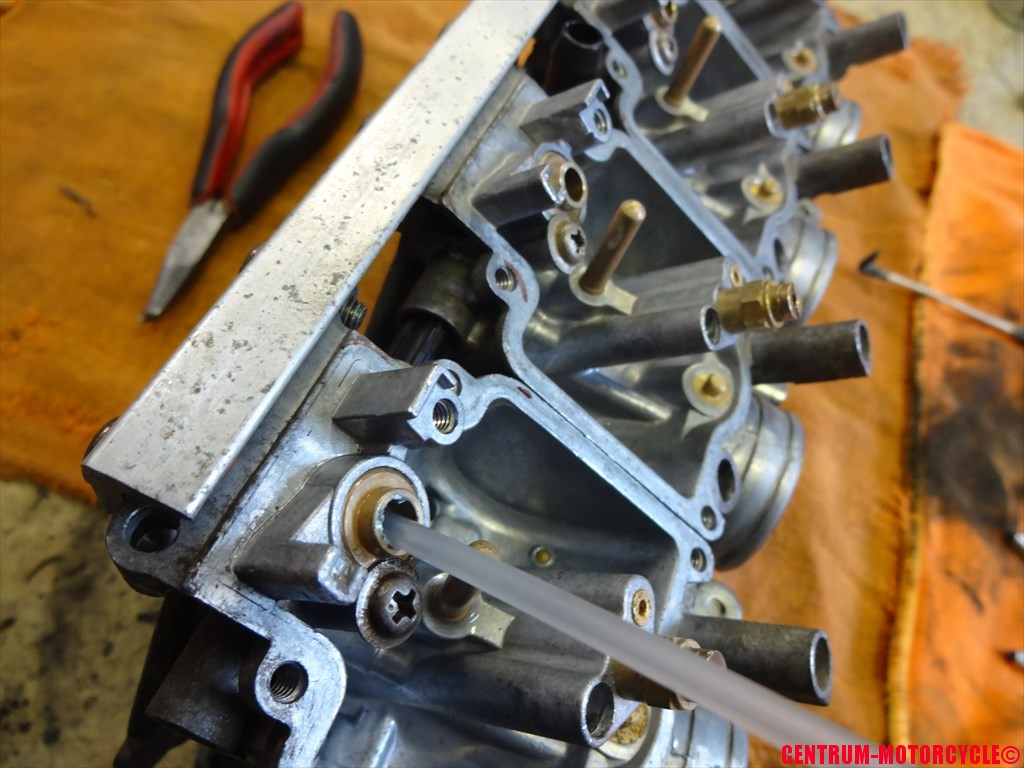

アジャストボルト

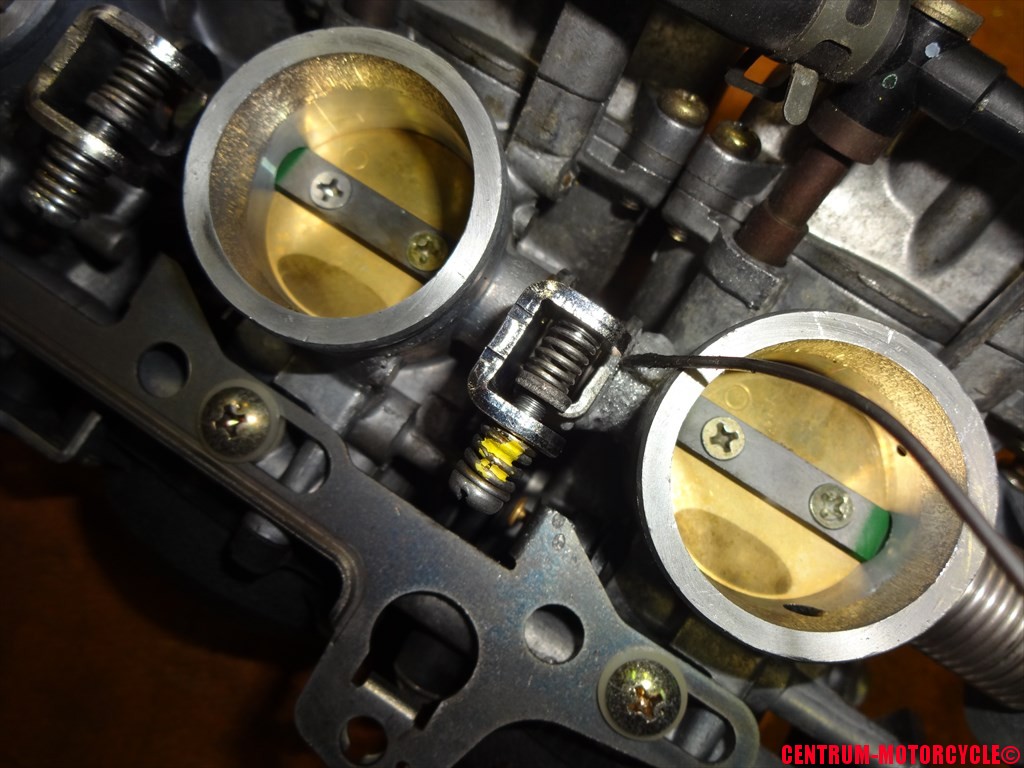

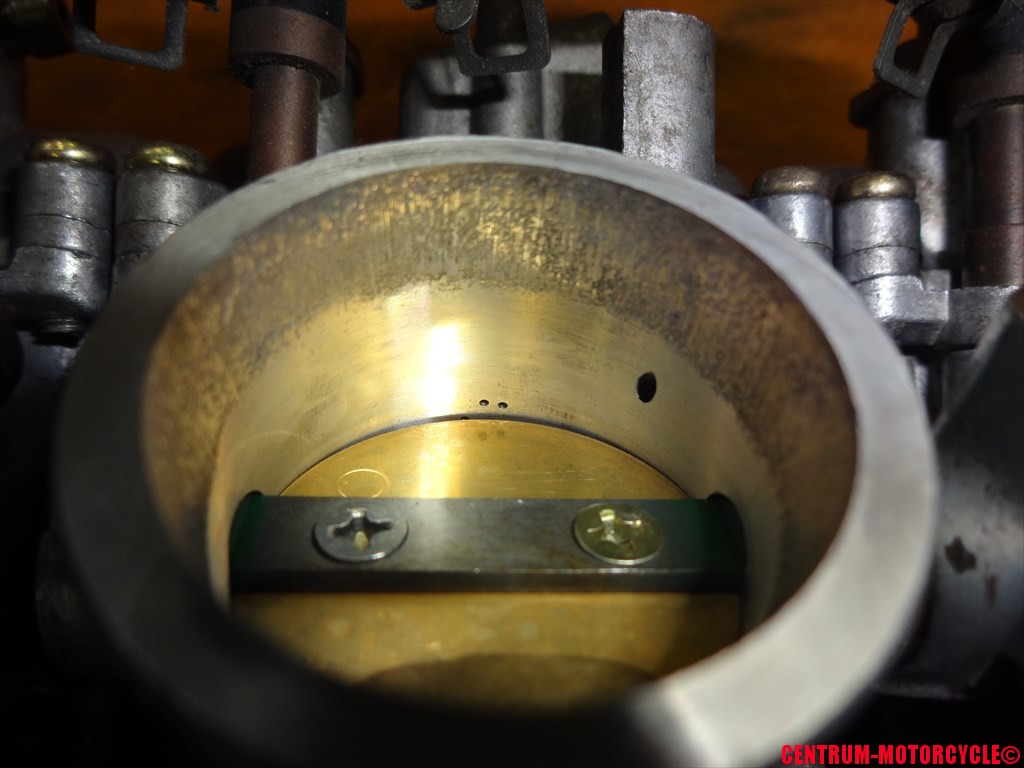

ベンチュリー内部バタフライ直下のこの穴を基準位置として

全てのキャブレターで同一の開き量となるように調整します。

基準の穴

1つのアジャストボルトを調整したら、必ずスロットルを操作し

全開から全閉でストッパーに複数回当てて衝撃を与え、

ズレが出ないか確認します。

ズレが出た場合は再度調整をやり直して・・・を、全気筒で繰り返し

作業を実施します。

調整完了後はアイドル調整ボルトを締め込んで

バタフライを少し開き、光にかざしてバタフライの隙間から見える

光の量で最後の微調整を実施しましょう。

※これが一番正確です

同調の調整が済んだら、キャブレタークリーナーの原液に浸け込んで

流れ出てしまっているグリス分をリンケージ部分全てに給油しましょう。

リンケージ部分には指が入りませんので、ワコーズ製のビスタックを使用します。

ワコーズ ビスタック

ビスタックをリンケージ部分、キャブレター内部に浸透するように

吹き付け、吹き付けた後はスロットルを操作して浸透させましょう。

給油する

スロットルリンケージ部分も忘れずに給油します。

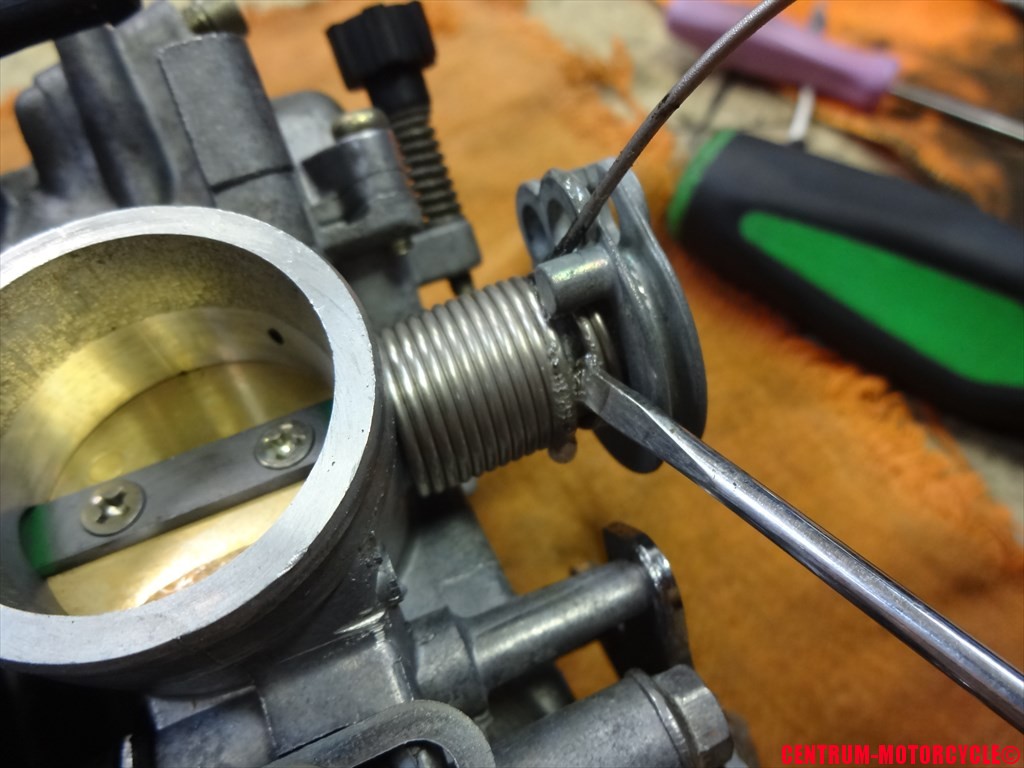

リターン用のスプリングが邪魔して給油しにくいので、

マイナスドライバーなどでスプリングを開いてから

給油すると良いでしょう。

リンケージ部分の給油

全リンケージ部分の給油が終わったら、取り外しておいたホース類

を元通り取り付けたら、キャブレターのオーバーホール作業は完了です!

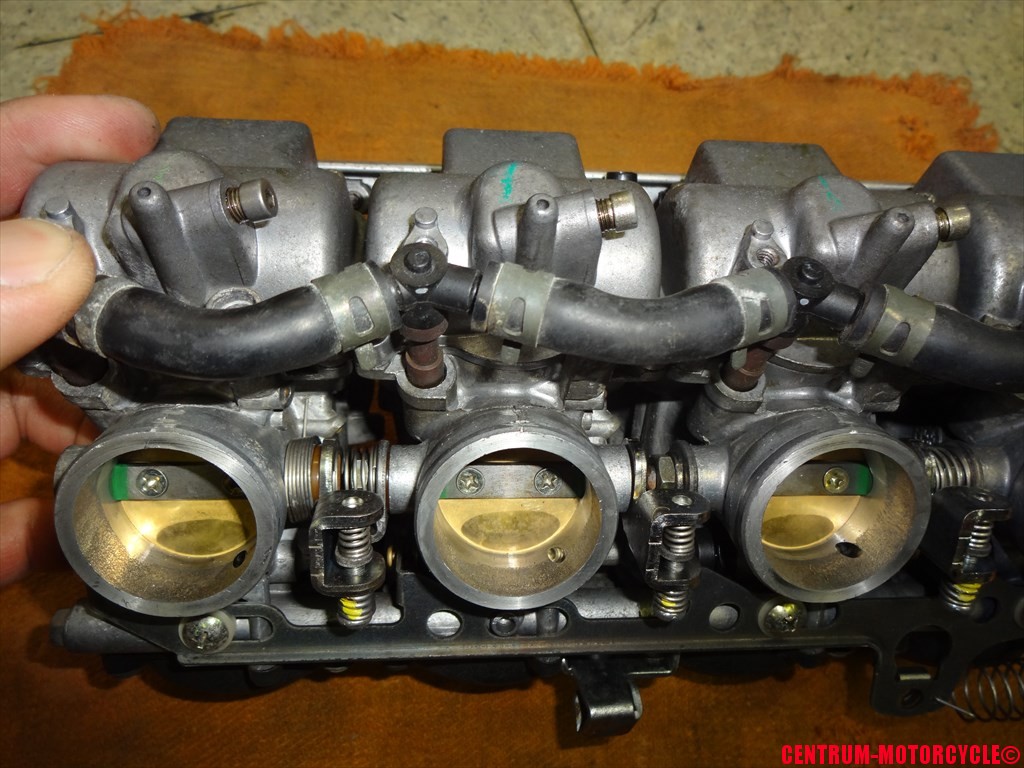

オーバーホール完了

あとはエンジンに取り付けて行くだけですね~。

その様子は、明日更新の最終回でご紹介したいと思います。
