では今日の本題です。

まずは車両のご紹介から。

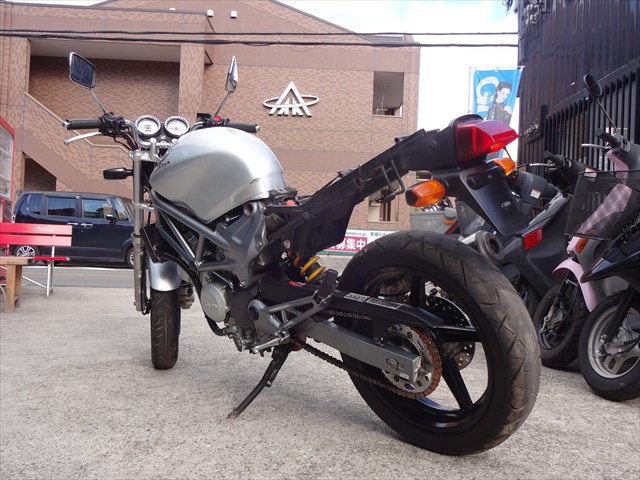

ホンダ VTR250

ホンダ VTR250ですね。

シート廻りの部品が取り外されているので

迫力がありませんが。

今回のご入庫はタイトルを見て頂ければ

分かると思いますが、ニュートラルセンサーの

不具合と思しき症状でご入庫です。

現状としてはイグニッションをONにして

ご覧の通り、ニュートラルランプが点灯しません。

ニュートラルランプが点灯しない

一過性の不具合と言うことも

考えられますので、シフトペダルを

何度も操作してみましたが、やはり

ニュートラルランプが点灯しません。

一瞬でも点灯する事もあろうかと

期待していましたが、全く・・・・・・

ほんの一瞬も光りません。

インジケーターの球切れの可能性もありますが、

殆どの場合ニュートラルセンサーですし、

ニュートラルセンサーはメーター内部の

インジケーターランプを分解するよりも、

容易にアクセス出来る場所に取付け

されていますので、まずはニュートラルセンサーから

疑っていくと良いでしょう。

で、ここからは初歩的な私が侵した

ミスをご紹介します。

ニュートラルセンサーといえば、大多数のモデルが

フロントスプロケットカバーを開けた

スプロケット周辺に配置されています。

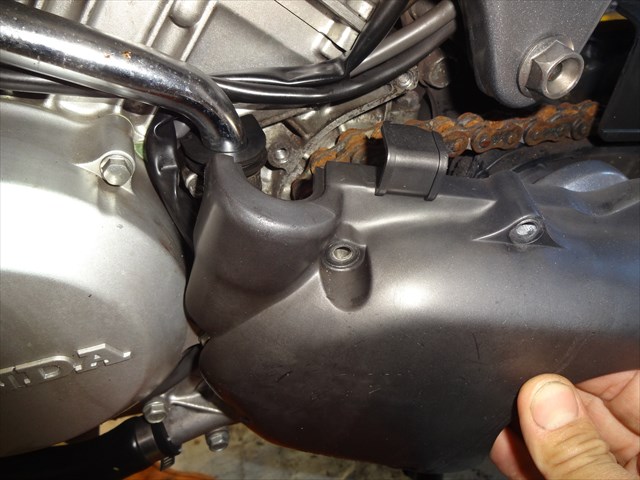

フロントスプロケットカバー

フロントスプロケットカバーを

固定しているボルトを取り外してっと。

固定ボルトを取り外す

ボルト数本を取り外すと、簡単に

フロントスプロケットカバーが外れます。

フロントスプロケットカバーを取り外す

カバーを取り外すと内部の様子が

よく見えるようになります。

フロントスプロケットカバーを取り外した

早速フロントスプロケット周辺の

配線を見ながらニュートラルセンサーを

探すと・・・・

えーっとこのあたりに・・・・

ニュートラルセンサーが無い

ニュートラルセンサー

ここに無いんすw

マジかー。

あると思っていただけに残念w

まぁあるあるこういう事。

ボルト4本ぐらいなんて時間にして

3分位のロスでしょうか・・・。

取り戻そうw

左側のスプロケット周辺に無いので

次は右側のクラッチカバー周辺を

見てみましょう。

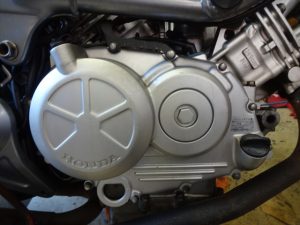

クラッチカバー部

有りました有りました。

クラッチカバー左下の奥に

ニュートラルセンサーが配置されていました。

ニュートラルセンサー

ん????

あら???

配線が差し込まれてない

配線抜けてますけどーw

ぐふwww

単純www

そりゃ配線抜けてたらニュートラルランプも

点灯しませんわ。

うんうん。

いやぁ~これにて解決解決ぅ~♪

配線をきちんとニュートラルセンサーに

差し込んでから、イグニッションオーーーーン♪

(カチッ)

やっぱり点灯しないニュートラルランプ

かんのかよw

なんやなんやwww

やっぱりニュートラルランプ

点灯しませんやんw

んもうっ。

配線に問題が無いかチェックしましょう。

ニュートラルランプってのは、

VTR250(多くの機種)の場合

マイナスコントロールとなっています。

つまり、電球には予めプラスの電源が

投入されており、マイナスがアースする

ことによって点灯するという仕組みです。

つまり、ニュートラルセンサーってのは

ニュートラルの時だけアースさせてくれる

センサーなのです。

※相手側部品(シフトドラム)の詳細は各自お調べ下さいw

なので簡単な話、配線をアースさせれば

途中の短絡や断線が無い限り

ニュートラルランプが点灯するという事になります。

※球切れの可能性は残りますが

ニュートラルセンサーに入る配線と

ボディアースをこんな風に

ラジオペンチなどで接続しましょう。

ボディアースと接続する

さぁニュートラルランプはどうでしょうか。

イグニッションを再びONにして確認。

(カチッ)

ニュートラルランプが点灯した

おぉ。

ニュートラルランプが点灯しました。

って事は、配線の短絡や断線も無し、

球切れも無いって事で、

これは紛れもなくニュートラルセンサーの

不具合ですね。

ではニュートラルセンサーをエンジンから

取り外しましょう。

ニュートラルセンサーは結構奥の方に

配置されているので、スパナなどでは

外すことが出来ません。

ニュートラルセンサー

でも、T型レンチがあれば簡単に

取り外す事が出来ます。

T型レンチで緩める

初めだけ緩めることが出来たら、あとは

指でクルクル回して取り外す事が出来ます。

ニュートラルセンサーを取り外すと、

オイルが出てくる可能性がありますので

予めオイル受けを準備しておきましょう。

オイル受けを準備しておく

オイル受けを準備したら指でクルクル

ニュートラルセンサーを回してっと。

ニュートラルセンサーを取り外す

んであっという間にニュートラルセンサーの

取外し完了っと。

取り外した

銅ワッシャが入っていますので

無くさない様に取り外して置いておきましょう。

んでこれが取り外したニュートラルセンサーですね。

ニュートラルセンサー

コイツが今回のトラブル原因と思われます。

明日更新の後編で、このニュートラルセンサーの

修理を実施する部分をご紹介しましょう。

では、今日はここまで!

最後に閉店時のTODAYのグリップ表面温度をお知らせです。

TODAYのグリップ表面温度 閉店時

17.1℃

寒いねぇ今日も。

ジャケット着て仕事するほどでは

無かったですけど、夜になると

途端に冷え込みが厳しくなりますわ。

まぁ日中がここ数日に比べて暖かかったので

動きやすかったですが。

明日もどうやら天気はなんとか晴れ模様に

なってくれそうですね。

月曜日からはグダグダになるようですが。

ではまた明日も元気でお目に掛かりましょう☆
