では今日の本題です。

昨日からご紹介している

GSX400Xインパルスのキャブレターをオーバーホールしてみよう!

ですが、今日は第2回目となります。

前回までの記事は以下のリンクよりご覧頂けます。

【第1回】GSX400Xインパルスのキャブレターをオーバーホールしてみよう!

さて、前回までは確か

スポンジ

エアークリーナーエレメントを取り出して、

なんじゃこりゃぁー

って言ったところまででしたねw

今日はこの続きをご紹介していきましょう。

エアークリーナーボックスを固定してる

ボルトを左右共に取り外してっと。

固定ボルトを取り外す

次にエアークリーナーボックスと

キャブレターを接続しているダクト部の

バンドを緩めましょう。

バンドを緩める

次にエアークリーナーボックス前側に

接続されているブローバイガスの

ホースを抜き取りましょう。

ブローバイガスのホースを抜く

ホースを抜き取り終わったら、エアークリーナー

ボックスを持ち上げつつ後方に

抜き取りましょう。

エアークリーナーボックスを取り外す

バッテリーなどとの隙間が少ないので

うまくボックスを上方へと逃がしながら

取り外しましょう。

エアークリーナーボックスを取り外した

取り外したエアークリーナーボックスが

コチラ。

取り外したエアークリーナーボックス

GSX400Xのエアークリーナーボックスの

ダクト部の形状が他の車両とは

随分と異なりますね。

キャブレターの吸入口が横長の

楕円形状になっていますね。

今ではこんなキャブレター・・・いや、

もうインジェクションになってるので、

スロットルボディは存在しないでしょうな。

ほら、こんなキャブレター見たこと無いでしょ?

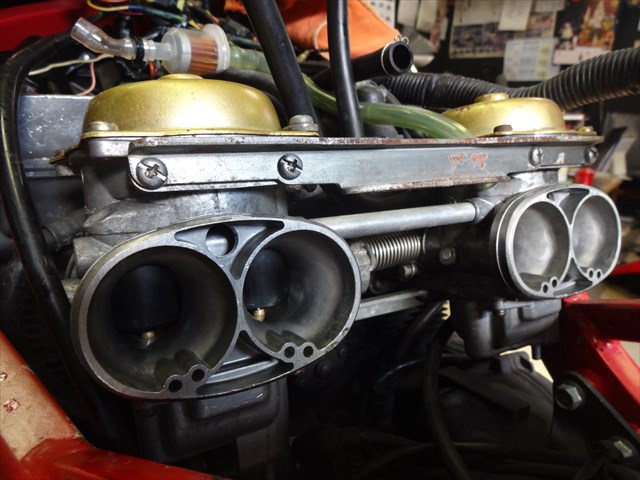

変わった形状のキャブレター

2つのスロットルボディが1つに

なっている特殊なキャブレターです。

スペースをコンパクトにする為にこういった

特殊な形状のキャブレターを選定したんでしょうか。

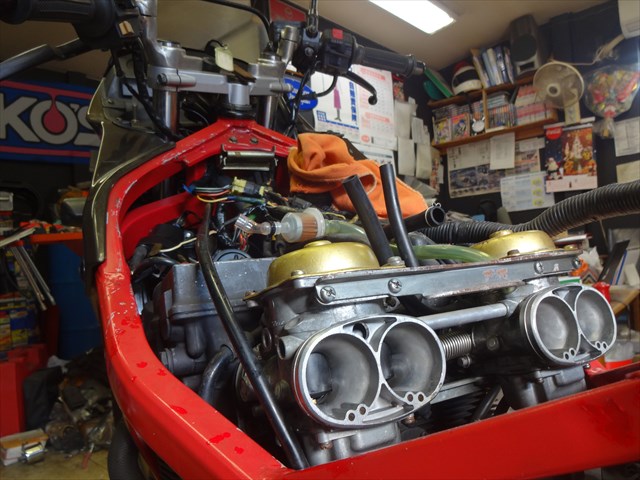

特殊形状のキャブ

スロットルバルブはどんな風に

動作するか見て頂きましょう。

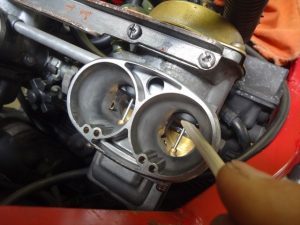

割り箸でバキュームピストンを

持ち上げると・・・・

バキュームピストンの動作 バキュームピストンの動作

2つ1セットでバキュームピストンが

動作します。

どういう形状になっているのか気になりますが

それはまた追々作業を進めれば分かりますので

お楽しみにw

続いてマニーホールド部の

バンドを緩めましょう。

マニーホールドのバンドを緩める

吸入口も楕円形状と言うことは、

もちろんマニーホールド側の差し込み口の

形状も楕円形状なのです。

バンドを緩め終えたらキャブレターを

グイッと下方へと押えながら取り外しましょう。

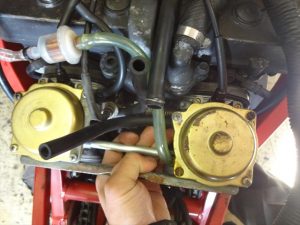

キャブレターを取り外す

マニーホールドからキャブレターを

引っこ抜いたら少し手前に引いて

キャブレターを手前に引いて

チョークバルブを取り外して行きましょう。

14mmのスパナで緩めてっと。

チョークバルブを緩める

チョークを緩め終わったら、

ゆっくりチョークバルブを抜き取ってっと。

チョークを取り外した

チョークバルブは勢い良く

取り外したりすると、バルブが落ちて

マニーホールドの中に入ってしまったり、

地面に落っことして先端部が曲がったり。

なので、このままにしておくことは

出来ませんのでチョークバルブと

スプリングをチョークワイヤーから取り外します。

チョークバルブを取り外した

さぁ今日はチョークバルブの

取外しまで終えましたので、この続きは

また明日更新の記事でご紹介しましょう。

じゃ、今日の作業はここまで!
