では今日の本題です。

先日からご紹介している

X-4の充電不良を修理してみよう!

ですが、今日は最終回となります。

前回までの記事は以下のリンクよりご覧頂けます。

【第1回】X-4の充電不良を修理してみよう!

【第2回】X-4の充電不良を修理してみよう!

【第3回】X-4の充電不良を修理してみよう!

【第4回】X-4の充電不良を修理してみよう!

さて、前回までは確か

エンジンを始動する

お客様がお持ち込み頂いた中古の

レギュレターに交換して、三度バッテリーへの

充電電圧を計測したら数値に変化が

全くなかったという事が発覚した所まででしたね。

今日はこの続きをご紹介していきましょう。

ジェネレータの配線カプラを取り外した

状態でエンジンを始動させ、ジェネレータ

配線カプラの端子にテスターの

リード線を接続します。

配線の組み合わせは自由ですが、全ての

組み合わせを確認して下さいね。

まずはアイドリング状態での

交流電圧を計測してみます。

交流電圧:アイドリング

12.6Vですね。

低い様な気もしますが、実際は

回転数を上昇させた際に

適正な数値が出ていれば概ね

ジェネレータとしては問題ありません。

回転数を4,000rpmまで上げて

計測してみた数値がこちら。

交流電圧:4,000rpm

41.8Vの出力がありますね。

概ね必要としている直流電圧の

約3倍以上あればジェネレータの発電量と

しては標準的であると考えて頂いてOKです。

つまり、ここで25V程度しか出力されていないとか、

数値に変化が見られないという場合は、

ジェネレータ内部の焼損によるショート(短絡)が

考えられます。

3本ある配線を全てリード線の組み合わせを

変えて計測しましたが、ジェネレータには

常無しという結果と相成りました。

と言う事はですね、ジェネレータからは

正常な電圧がレギュレターに大して

入力されているにもかかわらず、

レギュレターからの出力が異常を示している

と言う事に他なりません。

つまり、今回のトラブルの諸原因は

55wのHIDユニットの電力の異常消費でもなく、

他の電装部品の異常消費でもなく、

ジェネレータの発電不良でもなく、

レギュレターの

という事になります。

お客様がお持ち込み下さった

中古のレギュレターも同様に

お馬鹿さんになったレギュレター

であったと言う事。

勿体のぅございますが仕方有りません。

中古品である以上は・・・。

さ、そうと分かればメーカーに

新品のレギュレターの発注です。

もちろん、お客様には事の顛末を

ご説明し、レギュレター交換に関わる

費用も事前に承認頂いております。

んで、これがメーカーから取り寄せた

新品のレギュレターレクチファイヤですね。

新品のレギュレター

逸る気持ちを抑えて、まずはレギュレターの

配線カプラを接続して充電電圧を

計測してみました。

レギュレター交換後の充電電圧 レギュレター交換後の充電電圧

おおおおぉぅっ(*゜д゜*)!!

アイドリング状態でも既に13.19Vの出力とは!

素晴らしい・・・♪

※ヘッドライトスイッチはOFFです

回転数を3,000rpmぐらいまで

上げて確認してみると・・・・

レギュレター交換後の充電電圧

3,500rpm程度で既に14Vオーバーの

出力です!!!

素晴らしいっ。゚( ゚´д`゚ )゚。

今はまだヘッドライトを点灯

させていない状態ですので

ONにすれば電圧の降下はあるでしょう。

ともあれ、充電電圧は正常値まで

出力されている様なので

今回のトラブルはこれで解消で

間違いなさそうです。

ただ・・・55wのHIDがどれほど

電力を消費するかによっては。。。

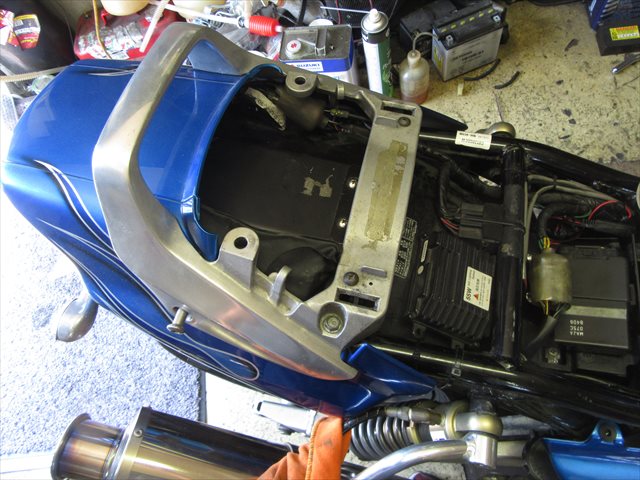

古いレギュレターを取り外して

新しいレギュレターを定位置に固定します。

レギュレターを取り付ける

シートカウル、グラブバーも元通り

取り付けてっと。

シートカウルも元通り取り付けた

ヘッドライトも元通りセットして

ビキニカウルも固定しておきましょう。

では緊張の一瞬です。

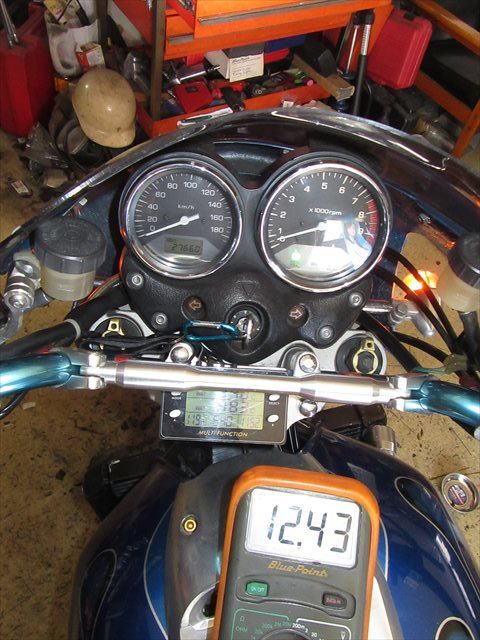

エンジンを始動してヘッドライトをONに

して計測してみました。

充電電圧の計測:ヘッドライトON

現在のアイドリングは700rpm程度。

社外キャブでエンジン始動直後なのでちょっと低くて。

やはりかなりヘッドライトをONにすると

電力が喰われますね・・・・。

55wのHIDじゃなければもう少し

消費電力も落とせそうです。

さらに回転数を上げて4,000rpmでの

充電電圧も見てみましょう。

充電電圧の計測:ヘッドライトON

13.25Vですか・・・(´ε`; )

4,000rpmで13.25Vじゃちょっと

心許ないなぁ・・・。

でも、今までの充電電圧に比べれば

相当改善はしているし、ジェネレータの

出力も問題無い、レギュレターも新品と来ると

55wのHIDはおやめなさいw

としか言いようが無いwww

しかもちょっと古いタイプのHIDユニットなので

新しい物に変えればもう少しマシになるかもね。

いや、何より充電系統にかなり負荷が高い

状況ではあるので、今後の事も考慮して

HIDユニットの交換(ワット数変更)か

LEDヘッドライトへの換装をお客様に

お勧めしておきました。

さ、最後に完成写真を撮影して

今回の〆と致しましょう。

作業完了!

今回は同時に車検も取得しましたので

社外キャブには金属ネットを張って

車検対策を実施。

車検用の金属ネットを付けた

これで社外キャブレターでもOKです。

如何でしたでしょうか今回の記事は。

中古のレギュレターのコンディションもさる事ながら、

55wのHIDユニットの消費電力の恐ろしさの

片鱗にも触れて頂けたかと思います。

明るいのは良いですが、走行条件に合わせた

部品のチョイスも必要と言う事です。

夜間走行が少ない場合は特に

55wのHIDユニットの必要性をあまり

感じないと思いますし。

過度な電力消費は電装品への

負荷が高くなります。

注意して部品の選定を行うことを

心がけましょう。
