では今日の本題です。

まずは車両のご紹介から。

ヤマハ グランドアクシス100

ヤマハ グランドアクシス100ですね。

今回のご入庫は、キックペダルのリターンスプリングの

破断(?)をキッカケに、ついでに駆動系も

オーバーホールして下さいと言うことで

ご入庫して下さいました。

他にも作業を承っていますが、今回は

駆動系のオーバーホール作業と、

併せてキックペダルのリターンスプリングの

交換作業をご紹介したいと思います。

では早速作業開始です。

まずは左側下のサイドカバーを取り外してっと。

左下のサイドカバーを取り外す

サイドカバーを取り外したら、次に

クラッチのロック機構を制御している

ワイヤーのクランプを取り外しましょう。

クランプを取り外す

フロアボードの固定部分からも

下向きにガイドが出ていますので

それも取り外しておきましょう。

ガイドも取り外す

次にエアークリーナーボックスの

固定ボルトを取外し、プーリーカバーと

接続されているダクトもカバーから

取り外してしまいましょう。

ダクトを取り外す

次にフロア上にあるバッテリー部を

覆っているカバーを取り外してから、

オイルタンクの脇から手を突っ込んで、

手を突っ込む

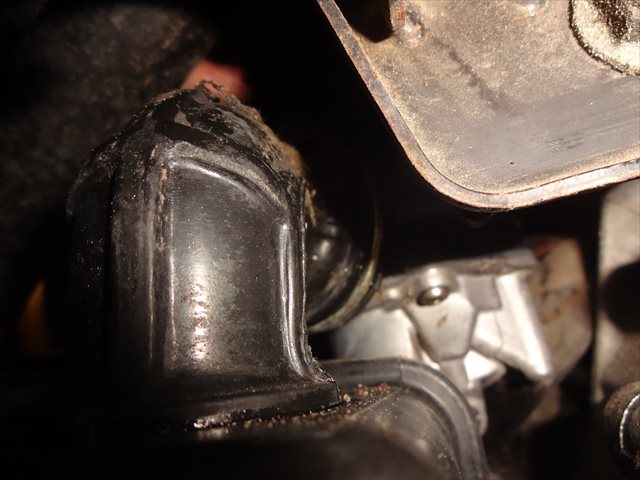

エアークリーナーボックスと、キャブレターを

接続しているバンドを指で摘まんで取外しましょう。

バンドを取り外す

バンドを取り外したら、あとは

キャブレターからダクトをグイッと

抜き取るだけですが、ヤマハ車の

ダクト部分は硬化してプラスティックみたいに

なっていることが多いので、ドライヤーなどで

暖めてあげると取り外しやすくなります。

※取付時も同様です

んでこれが取外し終わった

エアークリーナーボックスですね。

取り外したエアークリーナーボックス

2サイクル車の宿命ですが、どこを触っても

オイル汚れが酷い・・・かな。

もちろんエアークリーナーボックスの裏側も・・・ほら。

エアークリーナーボックスの裏側

まぁでも湿っぽい感じがしないだけ

まだマシかもw

さぁどんどん進めていきます。

次はプーリーカバーを開けていきます。

グランドアクシスのプーリーカバーには、

先ほども少し触れましたが盗難防止装置の

1つとしてクラッチアウターのロック機構が

付属しています。

ステアリングロックをちゃんと解除しないと

エンジンは始動しても、クラッチアウターが

ロックされていて発進できない仕組みです。

キックペダルを押し込んでっと。

キックペダルを下げた

うん、やっぱりリターンスプリングが

折れているか外れてるかで

戻ってこないね。

ま、通常外れるようなことは無いので

こういった場合は、ほぼスプリングの折損を

疑って良いと思います。

ロック用のワイヤーを固定している

カバーの固定ボルトを向かって左側

だけ取り外し、右側のボルトは緩めるだけで良いでしょう。

固定ボルトを取り外す

ステーを上方にくるりと回してから

ロック用ワイヤーをステーから取り外しましょう。

ロック用のワイヤーを取り外した

表側のカバーが無いと簡単に

このワイヤーが外れてしまうのです。

カバーに併せて表からカバーで

押さえてるだけなのでね・・・。

ロック用のワイヤーを取り外したら

次にプーリーカバーの周囲を固定している

ボルトを全て取り外していきましょう。

固定ボルトを取り外していく

全ての固定ボルトを取り外したら

軽くプラスティックハンマーで

カバーをポクポクと叩きつつ、カバーを

取り外してきましょう。

カバーを取り外す

ダウエルピンが数カ所入っているので

固くて抜けにくい時もあります。

だからといって合わせ面にマイナスドライバーなどを

差し込んでこじ開けるのはヤメましょう。

せめて樹脂製の内装外しなどを利用しましょう。

んでパカッとプーリーカバーを取外し

終わった状態がコチラですね。

プーリーカバーを取り外した

クラッチアウターがいい感じに七色に

焼けていますね。

ガスケットもキレイに剥がれたので

交換はしなくても良さそうです♪

さぁ今日はとんとん拍子でプーリーカバーの

取外しまで来てキリもよくなったので、

この続きはまた明日更新の記事でご紹介しましょう。
