では今日の本題です。

先日からご紹介している

GSX400インパルスのキャブレターをオーバーホールしてみよう!

ですが、今日は第4回目となります。

前回までの記事は以下のリンクよりご覧頂けます。

【第1回】GSX400インパルスのキャブレターをオーバーホールしてみよう!

【第2回】GSX400インパルスのキャブレターをオーバーホールしてみよう!

【第3回】GSX400インパルスのキャブレターをオーバーホールしてみよう!

さて、前回までは確か

Oリング

ジェットホルダーとスペーサーを

キャブレターから取外し

終わった所まででしたね。

今日はこの続きをご紹介させて頂きましょう。

さらに分解を進めていきましょう。

今日はまずチョーク周辺を分解して行きましょう。

チョークバルブをON/OFFする為の

ステーを分解して行きます。

チョークステーはこの小さな黒い

樹脂製のアタッチメントで固定されています。

アタッチメント

アタッチメントを横にスライドして

抜き取ってしまいましょう。

アタッチメントをスライドして取外す

アタッチメントを取外したらチョークステーを

取外してしまいましょう。

チョークステーを取外す

チョークステーを取外したら次は

チョークバルブを取外しましょう。

チョークバルブはキャブレターに

カチッと差し込まれて固定されています。

内側の爪部分を細いピックなどで

押してっと。

爪を押し込む

爪を押し込んだまま抜き取る方向、

写真で言うと右方向へと押し出しましょう。

チョークバルブを押し出す

んでこれが押し出して取外した

チョークバルブですね。

取外したチョークバルブ

他の3つも同じ様にして押し出して

取外しておきましょう。

一通りの部品が取外し終わった状態の

キャブレターがこちらですね。

部品を取外し終わったキャブレター

前回の記事でも書きましたが、Oリング類や

ラバー類の部品は全て冷蔵庫で

補完する為にひとまとまりにしておきます。

バキュームピストンとスペーサー。

バキュームピストンとスペーサー

そしてフロートバルブやその他Oリング類、

それにチョークバルブもキャブレタークリーナーには

浸け込むことが出来ませんので

全て冷蔵庫に放り込んで保管しておきましょう。

Oリング等

さらに分解を進めていきます。

キャブレター底部にあるパイロットスクリューを

取外しましょう。

一度締め込んでから取外すと、Oリングまで

入った状態で外せる事があります。ええ。

※殆どの場合バラバラになってしまいますが

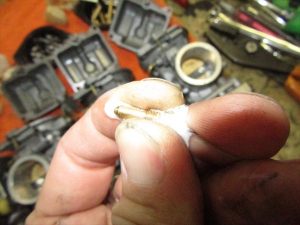

そしてこれが取外したパイロットスクリューですね。

取外したパイロットスクリュー

これでキャブレター内部の部品の取外しは

全て取り外し終わりました。

キャブレター本体をキャブレタークリーナーに

浸け込んで行きますが、その前に

経路の疎通確認を実施しておきましょう。

まずは閉塞率ナンバーワンのチョークライン。

スプレータイプのキャブレタークリーナーを

使用して経路をよく通しておきましょう。

経路の疎通を確認する

その他、スロージェットのラインや

エアージェットのライン等、全ての経路を

スプレータイプのキャブレタークリーナーを

使用して疎通確認を実施しておきましょう。

他の部位も疎通確認を実施する

その他、ジェット類も全て疎通確認を

実施しておくのをお忘れ無く。

特に経路の細いスロージェットや、

スロージェットの疎通確認

フロートのチョークライン用の経路も

特に細いので経路内をしっかりと

通しておいてくださいね。

閉塞部は物理的に通しておく フロートの経路を洗浄して通す

物理的に通らないところは細い

リーマーを使用して通しておきましょう。

今回はキャブレターの連結を分解しませんので

さすがに4連の状態のまま全てを

キャブレタークリーナーの原液槽には

浸け込めませんので半分ずつ浸け込みたいと思います。

キャブレタークリーナーの原液に浸け込む

取外したジェット類は小さな容器で

浸け込んでおきます。

ジェット類を浸け込む

キャブレター本体の浸け込みは半分ずつなので

時間を見てそれぞれ2回ぐらいつけ込めれば

十分でしょう。

さっ、今日はキャブレターの浸け込みまで

終わったのでこの続きはまた明日更新の

記事でご紹介しますね。

じゃ、今日の作業はここまで!
