先日からご紹介している、

GB250クラブマンのチェーンとスプロケットを交換してみよう!

シリーズですが、今日は後編の最終回となります。

前編は以下のリンクよりご覧いただけます。

【前編】GB250クラブマンのチェーンとスプロケットを交換してみよう!

さて、前回までは確か

スプロケットを取り付ける

スプロケットをホイールに取り付けたところまででしたね。

今日はこの続きをご紹介します。

スプロケットをホイールに取り付けたら、ワッシャ、サークリップの順番で

取り付けていきましょう。

ワッシャを入れる

サークリップを入れる

サークリップはかなり大きなサイズなので、

取り外し時と同様に大型のサークリッププライヤーを使用して

取り付けしましょう。

サークリップを入れる

これでスプロケットの取り付けは完了です。

これでホイールを車体に戻すことが出来ますが、

そのまま取り付ける前にドラムパネルとドラム側を

エアーブローしてブレーキカスをキレイにしておきましょう。

エアーブローする

んでこれがキレイになったドラムパネルですね。

キレイになったらベアリング部分のガタツキなどをチェックして

グリスをベアリングに塗っておきましょう。

きれいになったパネル

ベアリングにグリスを塗って準備が出来たら、アクスルシャフトにも

忘れずにグリスを塗っておきます。

アクスルシャフトにもグリスを塗る

ドラムパネルを取り付けてホイールをスイングアームに

入れていきます。

ホイールをスイングアームに入れる

ホイールを入れたらまずはスプロケットにチェーンを掛けておきます。

チェーンをかけておく

ホイールを持ち上げて次はドラムパネルとスイングアームを

しっかり引っ掛けます。

ドラムパネルを引っ掛ける

そのままホイールを持ち上げたまま、チェーン引きを取り付けて

アクスルシャフトをホイールに通します。

アクスルシャフトを通す

アクスルシャフトを通すときは、完全に通しきる前に

反対側も忘れずにチェーン引きを取り付けておきましょうね。

反対側もチェーン引きを入れてから通す

チェーンを新品に交換するため、チェーン引きは後ほど最大限まで

緩めておくのをお忘れなく。

アクスルナットを取り付けてブレーキアーム周辺のナットも元に戻します。

ブレーキアームのナットを取り付ける

先ほど言っていたチェーン引きも最大まで緩めます。

チェーン引きを緩める

チェーン引きを最大に緩めてホイールを一番前に寄せておいたら

次はフロントスプロケットの交換作業に移ります。

フロントスプロケットカバーを開けます。

フロントスプロケットカバーを開ける

カバーを開けるとフロントスプロケットが見えます。

フロントスプロケットが見えた

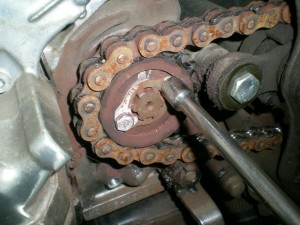

フロントスプロケットは10mmのボルト2本で固定されていますので、

ギヤを1速に入れてから緩めると楽チンですよ♪

T型レンチで勢いを付けて緩めるのがコツです。

ボルトを緩める

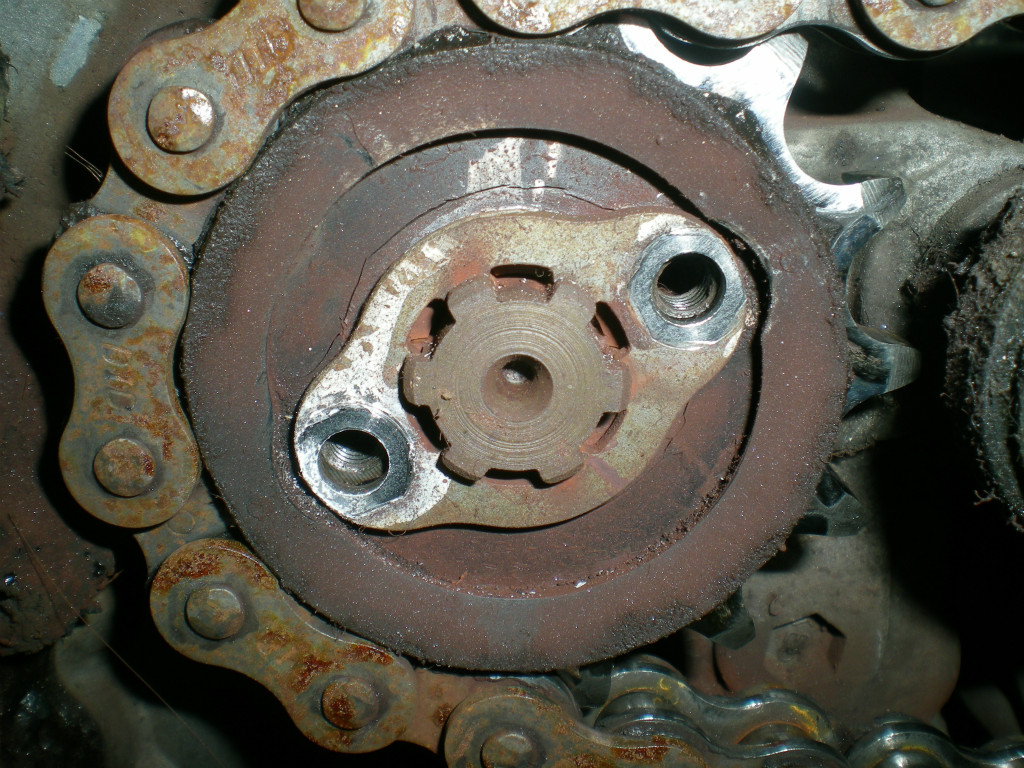

ボルトを取り外すとこんな感じですね。

このプレートがスプロケットとミッションとの固定を司っています。

プレート

ボルトを外すとプレートが自由に動くようになりますので、

少しだけ左右どちらかに動かして、シャフトに刻まれた溝とプレートの溝を

あわせてプレートを取り外しましょう。

プレートをずらす

スプロケットにかかっているチェーンごと取り外しましょう。

チェーンごと取り外す

んでこれが取り外したフロントスプロケットですね。

取り外したフロントスプロケット

んでこちらが新品のフロントスプロケットっすな。

新品のフロントスプロケット

これに古いチェーンをかけた状態でフロントスプロケットを

取り付けていきます。

プレートの固定ボルトはしっかりと規定トルクで締め付けて起きましょう。

フロントスプロケットを固定する

固定が終わったらフロントスプロケットカバーを元通り閉めます。

フロントスプロケットカバーを閉じる

いよいよ新しいチェーンを取り付けていきます。

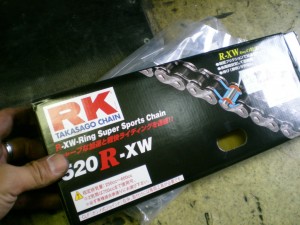

今回しようするチェーンがこちら。

使用するチェーン

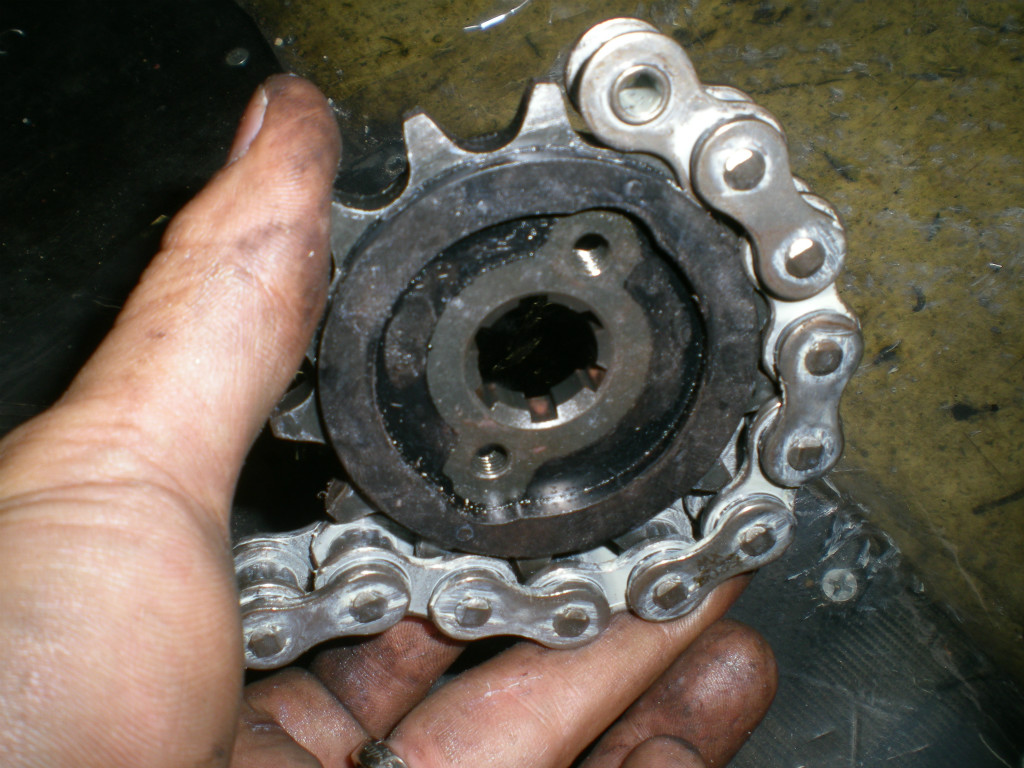

ちなみに、新品のチェーンをフロントスプロケットに掛けると

本当にチェーンサイズ合ってるのか???

と疑問になるぐらいチェーンがスプロケットに掛かりませんが、

チェーンの張り具合を調整すると、しっかりと掛かりますのでご安心を。

新品チェーンとスプロケットの組み合わせ

新品のスプロケットは、内側の防音と防振ゴムがチェーンの形に

凹んでおらず、チェーンがゴムの上に乗ってしまい手で押したぐらいでは

チェーンがスプロケットにうまく掛かりません。

むしろ、この状態だけ見ているとチェーンサイズかスプロケットを間違えたのでは?

と心配になるほどの状態です。

んでこれが古いスプロケットとの組み合わせ。

古いスプロケットとの組み合わせ

新品との組み合わせと違ってバッチリと合わさりますね。

これは内側のゴムがチェーンの形に減っているからこそ合うんですな。

大丈夫。チェーンの張りを調整すれば、しっかりとチェーンがゴムに食い込んで

スプロケットにも適切にチェーンが掛かりますのでご安心を。

んでチェーンの張り具合を調整してから、アクスルナット締め付けたら

作業は完了です♪

チェーン交換作業完了

完成後の車両の写真撮影はしておりませんのであしからず。。。
