では本日の本題です。

先日からご紹介している

スカイウェイブ250(CJ43A)のセルモーターを交換してみよう!

ですが、今日は後編の最終回となります。

前回までの記事は以下のリンクよりご覧頂けます。

【前編】スカイウェイブ250(CJ43A)のセルモーターを交換してみよう!

【中編】スカイウェイブ250(CJ43A)のセルモーターを交換してみよう!

さて、前回まではたしか

セルモーター全景

エアークリーナーBOXを取り外して、セルモーター本体を

確認したところまででしたね。

今日はこの続きを最後までご紹介していきます。

まずはエアークリーナーボックスを固定してたステーが

シリンダー上に固定されていますので取り外しましょう。

ステーを取り外す

そしてこれが取り外したエアークリーナーボックスを

固定してたステーですね。

ステーを取り外した

ステーを取り外したらセルモーターの固定ボルトを緩めましょう。

セルモーターの固定ボルトを取り外す

予めボルトを緩めておいてから、セルモーターに接続されている

端子の固定ボルトを緩めましょう。

端子のボルトを緩める

端子の固定ボルトを取り外したら、配線を横へ避けておきましょう。

また、セルモーターの固定ボルトの内1本は、

アース配線が接続されていますので、取付時に忘れずに

取り付けて下さいね。

アース線

アース線を取り外して固定ボルトを取り外したら

いよいよセルモーター本体の取り外しです。

セルモーターは手で押したぐらいじゃ外れませんので、

こうしてプラスティックハンマーの柄などを当てがって

左側に向かって抜き取りましょう。

セルモーターを叩く

んでこれが取り外したセルモーターですね。

セルモーターを取り外した

セルモーターを取り外したエンジン側の

開口部には詰め物をして異物が入らない様にしておきましょう。

詰め物をしておく

このセルモーターが悪さをしているんでしょう・・・・。

しかも、感触的にブラシが完全になくなっているか、

主軸部分がダメになっているか・・・。

問題のセルモーター

ではセルモーター単品での動作チェックをしてみましょう。

端子部分にブースターパックのターミナルを接続して、

アースを後ほどセルモーターのボディに接続しますので

今は接続せずにっと。

ブースターパックを接続する

セルモーターを押さえておいてから、残るマイナスアースを

セルモーター本体に接触させてセルモーターに通電させて

単独チェックです。

セルモーターの単独チェック

あら・・・?

セルモーターが回らないっすな。

ん??

通電させた状態のまま、ギア部分を指でちょっと回してあげると・・・・

ゴォリゴォリゴォリゴォリゴォリゴォリ・・・・・

物凄く動きが重たい上に、なんとも形容しがたい・・・いや、

ゴォリゴォリって表現が一番近い、そんな状態です。

そりゃセルモーターが回らないわけですな。

で、その動作チェックの動画を撮影しました。

ね?

すごい事になっているでしょ。

これでブラシの摩耗が原因ってのはどう考えても

無理がある推論ですなぁ。

って事で現状確認の為分解して行きます。

ギヤ横にある7mm頭のボルトを緩めていきます。

ボルトを緩める

ボルトには防水対策としてOリングが入っていますので、

再度組み直す際はこのOリングが入っているのを確認しておいて下さいね。

ボルトを取り外した

プラスティックハンマーでセルモーターの前後カバーを

少し叩いてあげるとカバーが外れやすいです。

セルモーターを叩く

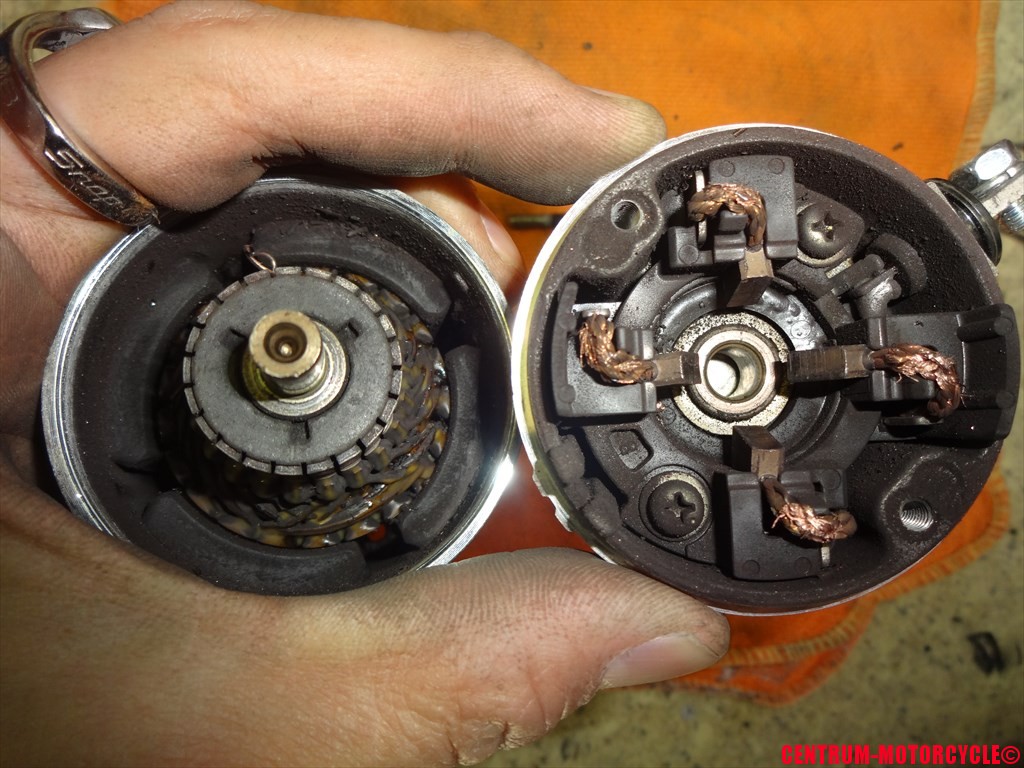

恐る恐るブラシが収められているカバーを開いてみると・・・

セルモーターのブラシ部

良く使い込んだな・・・ってすぐに分かる状態ですね。

ブラシも良い具合にすり減っています。

摩耗したブラシ

これぐらい摩耗してくると、セルモーターの力も弱まりがちなので

通常ならブラシの交換を実施すればOK~♪

で・す・が!

ブラシの摩耗はたしかに進んでいますが、これだけで

あのセルモーターの動きってのはおかしいですね。

もっと他に原因があるはず。

そして、主軸をマグネットから引き抜いて見てみると・・・・

主軸を引き抜いて確認

銅線の破断部位発見!!

しかも1箇所じゃない・・・複数箇所に断線があります。

銅線の断線

そりゃ断線してりゃセルモーターも正常に回りませんわ。。

断線部以外にも表面のエナメル保護が完全に焦げている箇所も有り。

焼け焦げている部位

これはもう主軸が完全にダメっすね。

なぜこんな風に主軸側の銅線が溶けてしまったり、断線してしまうかって?

それは簡単ですよ。

セルモーターを長時間回し過ぎ

これ以外にまともな可能性で考えが及びませんな。

セルモーターの主軸部分は、ブラシから供給された電力によって

電磁石化し、周囲のマグネットの反発と引力によって回転力に変わります。

つまり、セルモーターを回転させている間は、常にこの銅線には

電力が供給されているわけです。

特にセルモーターの様に巻き線となっているコイルなどは

電気的負荷が高いので発熱量も半端ないです。

なので、電気的負荷の高い部分、つまりこういう巻き線を使用する部位は

予め太い銅線を使用しているんです。

でもね、そんな負荷に強い銅線を使用している部位でも、

長時間に渡って電気的負荷を掛け過ぎると、想定を超える熱が発生し、

銅線の融解温度に達します。

あとは説明は要りませんね。

溶解した電線が接続されていた電磁石部は、当然電磁石にならず

セルモーターの力は弱くなります。

セルを回す力が弱くなれば、誰だって車と接続して電力を強くしたり、

そういう対処をしますよね。

これがさらに追い打ちを掛ける原因になります。

セルモーターを長時間回すのは御法度です。

せいぜい3~4秒ぐらいまでにしておいてください。

セルモーターが冷える時間をしっかりと作ってあげるのが、寿命を延ばす秘訣です。

さて・・・主軸もダメ、ブラシも交換時期、ここまで来ると

もはやセルモーターASSYで買い直す方が良いでしょう。

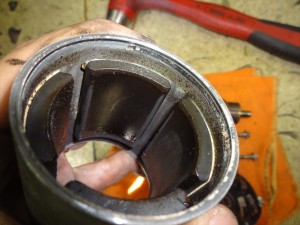

マグネットを確認マグネットも確認して見ましたが、特に接触による摩耗などもなく

再使用出来そうでしたがねぇ・・・今後の事や価格面の事を考えれば

セルモーターASSYで買い直すのが賢明な判断かと。

だって、主軸だけでも1万円以上しますし。

それに、まだブラシも買って各部のシムなどの磨耗具合も

チェックして交換するとなると・・・

やっぱり新品で買い直すのが吉。

主軸が問題なければブラシ交換で済んだのですがねぇ・・・。

実に残念ですなぁ。

ちなみに、セルモーターASSYは税込み22,060円です。

主軸の価格は調べていませんが、きっと15,000円ぐらいはする気配。

で、お客様に状況を説明してセルモーターを買い直すことを

ご提案差し上げました所、セルモーター本体を新品で買い直して下さいとの

了承を得ることが出来ました。

んでこれがメーカーから届いた新品のセルモーター。

新品のセルモーター

スズキらしい梱包方法ですね。

ちょっと大きめの箱にセルモーターが無造作にゴロんとw

押さえる物も梱包している物も無し。

ではここで新品のセルモーターの動作を比較の為に

ブースターパックを接続して動画を撮影しました。

やっぱり新品のセルモーターはパワーが違いますね。

回転力もトルクも全く別物ですな。

新品のセルモーターを早速車両に取り付けていきましょう。

まず初めにターミナルの配線を予め接続しておきます。

配線を接続しておく

ゴムカバーも忘れずに被せておいて下さいね。

ゴムカバーを取り付けておく

セルモーターの接続部に付属のOリング部に

予め薄くグリスを塗っておきます。

グリスを塗っておく

セルモーターを元の位置に取り付けます。

セルモーターを取り付ける

セルモーターを固定します。

忘れずにマイナスアース線も一緒に共締めしておいて下さいね。

セルモーターを固定する

セルモーターを固定したらエアークリーナーボックスの

固定用のステーを取り付けます。

ステーを固定する

あとはエアークリーナーボックスを元通り取り付けていきましょう。

右後方のブローバイガスのホースを差し忘れないようにご注意を。

差し込みにくいので長めのラジオペンチなどが有ると便利です。

エアークリーナーボックスを取り付ける

後方の狭い部位にある固定ボルトも忘れず固定しておきます。

後方の固定ボルトも締め付ける

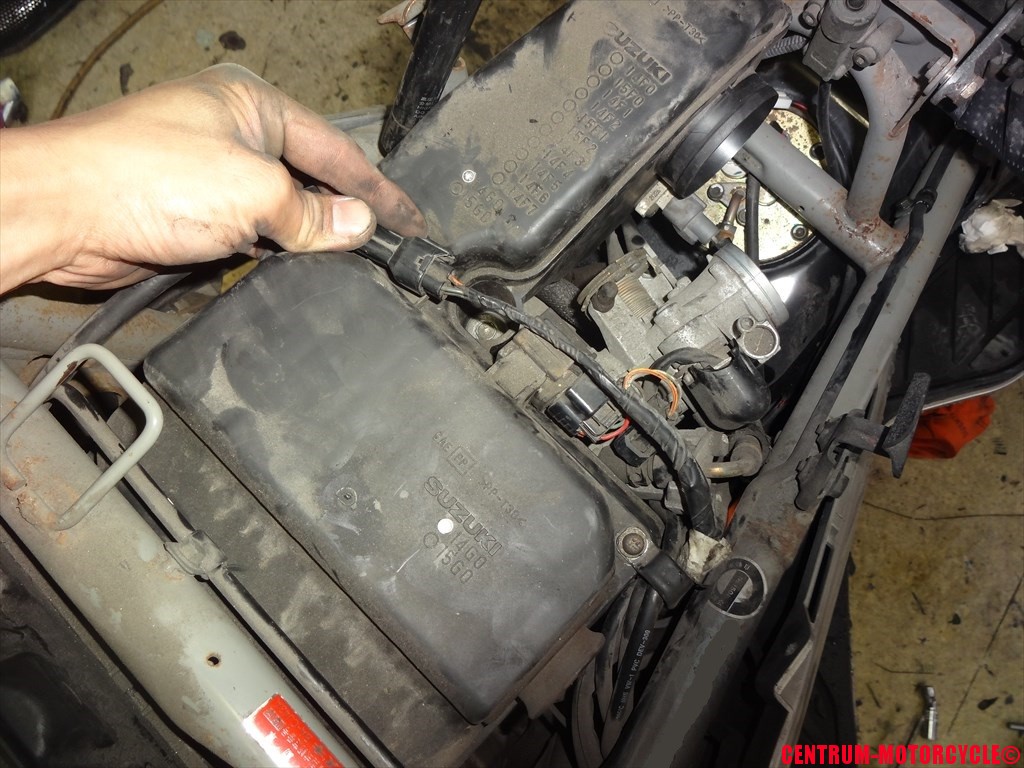

配線カプラ、エアークリーナーボックスの蓋を取付けてっと。

カプラを取り付ける

最後にエアークリーナーボックスとスロットルボディを

ダクトで接続します。

ダクトを接続する

取り外してあったプーリーカバー部も元通り

組み戻しておきましょう。

プーリー部も元に戻す

サイドカウルも元通り取付けてっと。

サイドカウルを取り付けた

写真はありませんがシート下のカバーも取り付けて作業完了です♪

最後にセルモーターの動作チェックです。

これも動画に撮影してあります。

元気にセルモーターが回ってエンジンも快調にスタートします♪

これで暫くはセルモーターのトラブルは無いですねっ。

作業は以上で完了です!

今回の様なセルモーターのトラブルは、ちょっと稀な症状でしたが

セルモーターを長時間回し続けた結果がどういう惨事を招くのか、

そういうったことを少しでも知って頂けたのなら、この記事を書いた甲斐があるってもんです♪
