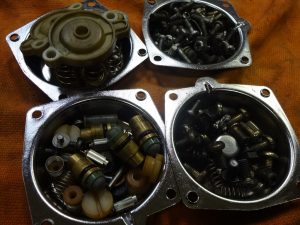

このキャブレターをオーバーホールのために
分解して出てきたボルト類がこれですよ。
※キャブレターのみで
分解していくだけで約1時間近く掛かりましたから。
分解するだけで疲れたｗ
100本近くのボルトを取り外したような気が・・・。
電動ドライバー最高♪
↓ この続きを読む ↓
だって、ボルトがこれだけの本数有ると言う事は、
ステーやホース類もこれだけの量になりました。
元通り組み戻せるのか自分でも不安だわｗ
とにかく部品点数が多すぎる。
普通の四気筒ならこんなにも部品点数増えない
とおもうのですが、V型四気筒のダウンドラフト
キャブレターだからこそこんな部品点数なのでしょうな。
このキャブレターの詳しい機種名などはまだ
今日の段階ではご紹介致しませんが、
来年ぐらいには記事を書くスピードが落ちていなければ
ご紹介出来るかと思います。
ぜひお楽しみに♪
さて、今日の冒頭はこれぐらいにして
そろそろいつもの開店時のTODAYの
グリップ表面温度と明日の大阪の天気予報を
お知らせします。
1.4℃
曇り時々雨！
～06時:10% ～12時:10%
～18時:10% ～24時:20%
明日の大阪の天気は、移動性の高気圧に
覆われるため、中部や南部では概ね
晴れますが、北部では寒気の影響で雲が
広がりやすく、雪の降るところがあるでしょう。
それでは今日の本題です。
先日からご紹介している
【最終回】グランドディンク125のキャブレターをオーバーホールしてみよう！
ですが、今日は最終回となります。
前回までの記事は以下のリンクよりご覧頂けます。
■【第1回】グランドディンク125のキャブレターをオーバーホールしてみよう！
■【第2回】グランドディンク125のキャブレターをオーバーホールしてみよう！
■【第3回】グランドディンク125のキャブレターをオーバーホールしてみよう！
さて、前回までは確か
ジェットニードルホルダーを取り付けた
所までご紹介しましたね。
今日はこの続きを最後までご紹介していきます。
メインジェットホルダーを取り付けたら、
メインジェットを取り付けましょう。
欠けさせないように注意して締め付けてくださいね。
メインジェットの次はスロージェットを
細目のマイナスドライバーを使用して取り付けましょう。
次にフロートバルブとフロートを
キャブレターに取り付けて行きましょう。
予めフロートにこうしてフロートバルブを
ぶら下げておいてっと。
あとはフロートピンの向きを間違わないように
注意しながらフロートを固定しましょう。

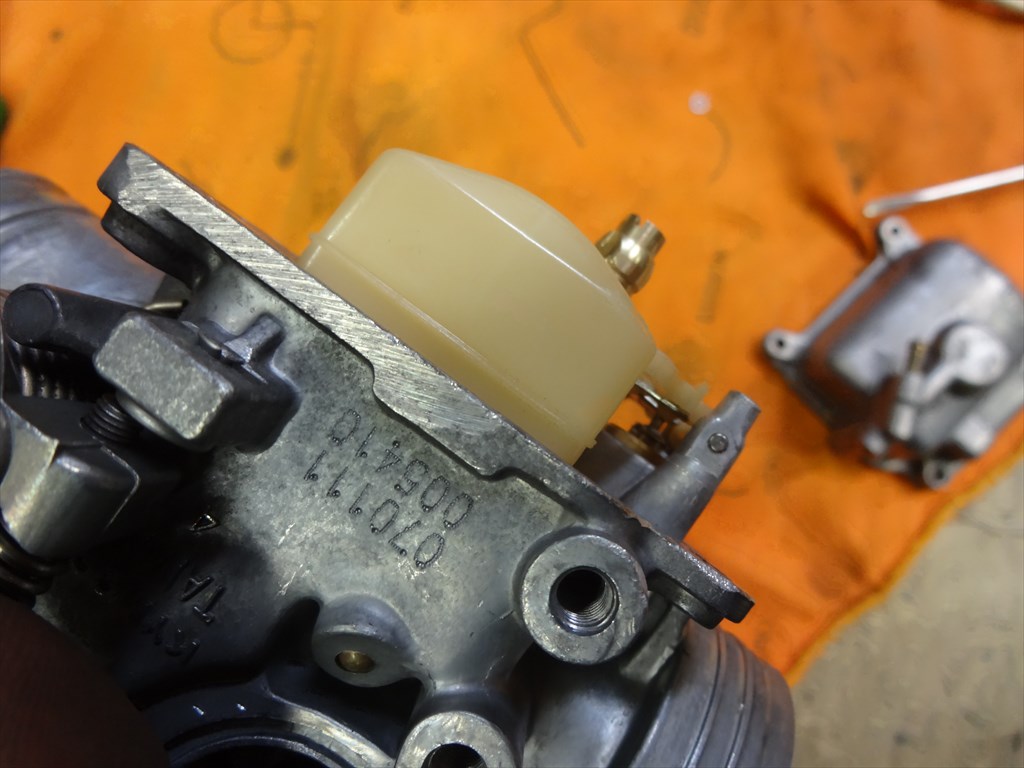

正確な油面の数値は今回調べていないので
書く事が出来ませんが、なんら調子に異常が無かった
このキャブレターの油面はこんな感じですね。
フロートチャンバーの合わせ面と、
フロートにある線がほぼ水平で一致。
これでエンジン始動後も調子がよろしい。
と、言っておきましょう。

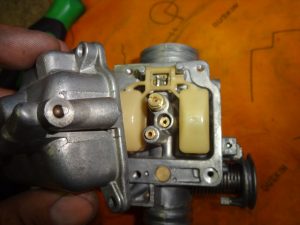

メインジェットなどのインナーパーツを
組み戻し終えたら、フロートチャンバーを
閉めましょう。

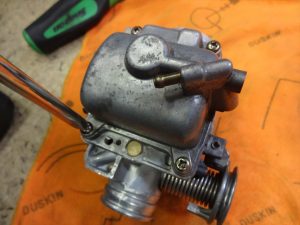

フロートチャンバーのボルトを締め付ける時は、
対角線上に少しずつ均等に締め付けていきましょう。
フロートチャンバー脇にキャブレター
ヒーターをしっかり固定してっと。
これでフロートチャンバー側の作業は完了です♪

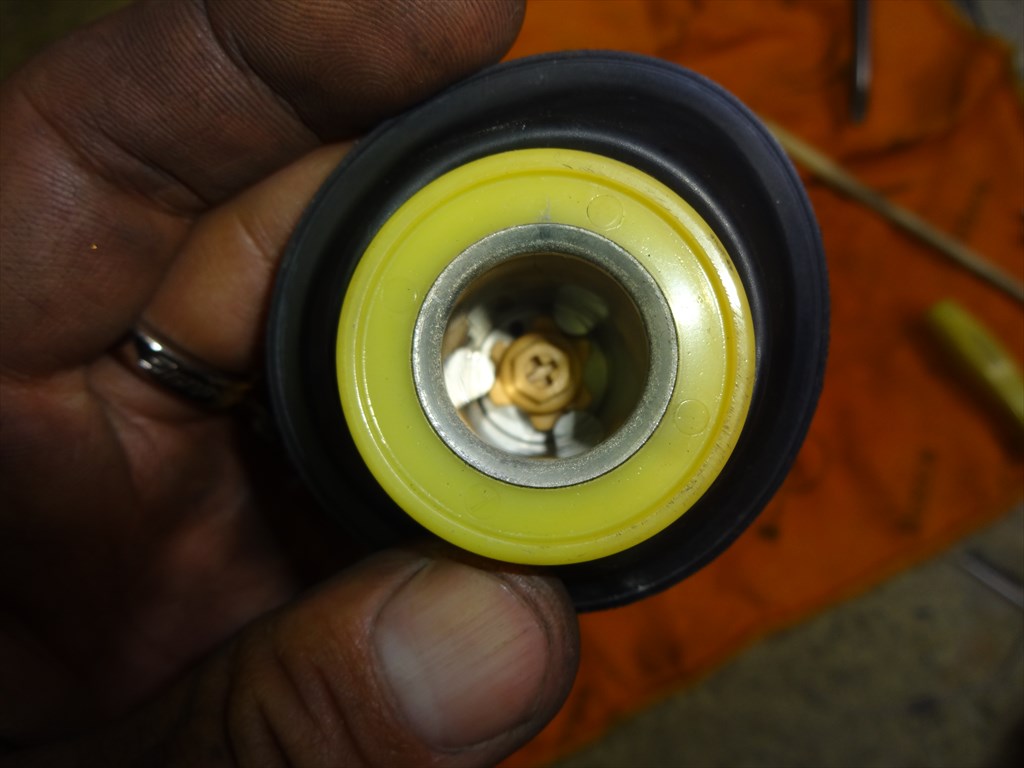

続いてバキュームピストンの作業に移ります。
バキュームピストン内部に予めジェットニードルを
セットして固定しておきましょう。

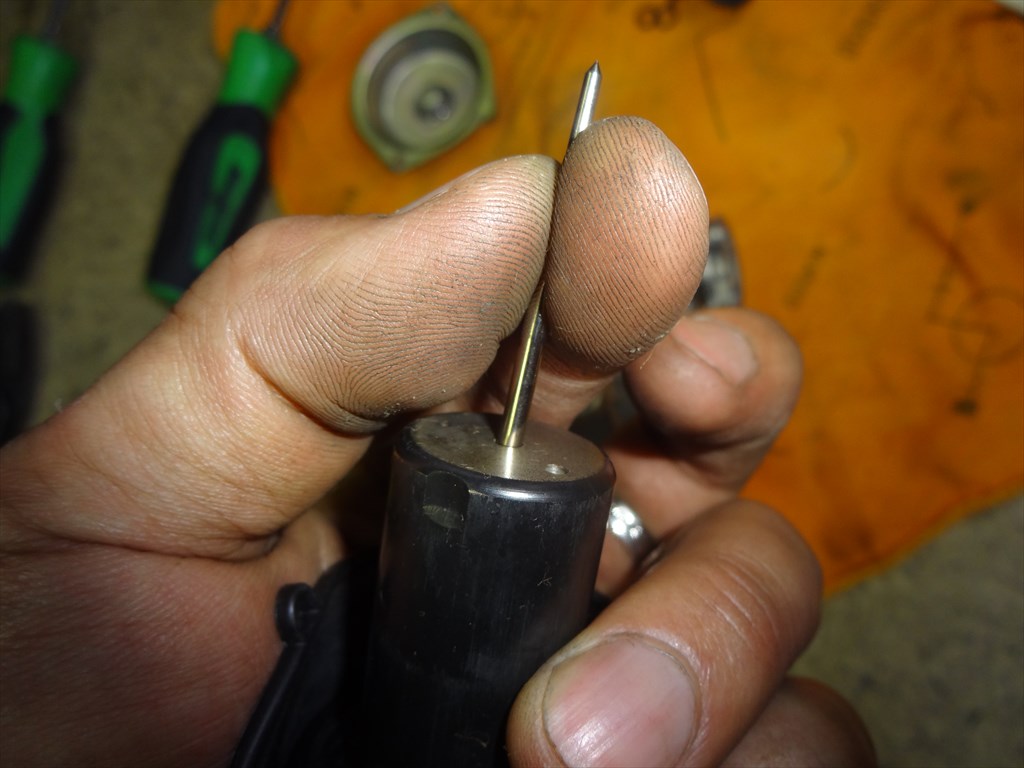

正常にセット出来ていれば、こうして
ジェットニードルを少し引くとスプリングの張力が
感じられると思います。
次はエアーカットバルブを準備していきます。
予め清掃しておいたエアーカットバルブの
ダイヤフラム先端部にシリコングリスを少し乗せて
準備しておきましょう。
ダイヤフラムのラバー部分が
破れて居なくってほんと良かった。
腐食は進行していますがしばらくの
使用には十分耐えられそうです。
エアーカットバルブをセットして、
スロットルケーブルホルダーと共に
共じめしておきましょう。
次はオートチョークを丸ごと取り付けましょう。
複雑な形状のOリングを忘れずに
座面部分に予めセットしておいてっと。
それからしっかりとボルトを入れて固定しましょう。
さぁ～あと少しですよ！
次はパイロットスクリューを取り付けて行きましょう。
取り付ける前に予めOリング部分に薄く
シリコングリスを塗っておくと良いでしょう。
戻し回転数は、取り外した時の数値通りに
戻しておいてください。
※数値をこの記事を書いている段階で
失念しておりまして。。規定の数値が分かり次第
加筆しますので暫くお待ちを。
さぁこれでキャブレターへの全ての部品
の取付け作業が終わりました！
美しい！！
以上でグランドディンク125のキャブレターの
オーバーホール作業は完了です～♪
ベンチュリー内部もこの通りピッカピカに
仕上がりましたよ～っと。
当初のキャブレターの汚れ具合から比べれば
相当美しくなって何よりなにより♪
エンジンの調子？
プロロロロロロロロロ～・・・・。
すこぶる快調やがなｗ
今回も最後まで読んで頂き本当に
有り難う御座いました。
いつになく具体的な数値も無い様な
キャブレターのオーバーホール作業の
ご紹介となりましたが、少しでもこの記事が
皆様のお役に立てれば幸いです。
