では今日の本題です。

先日からご紹介している

ドラッグスター400のキャブレターをオーバーホールしてみよう!

ですが、今日は第8回目となります。

前回までの記事は以下のリンクよりご覧頂けます。

【第1回】ドラッグスター400のキャブレターをオーバーホールしてみよう!

【第2回】ドラッグスター400のキャブレターをオーバーホールしてみよう!

【第3回】ドラッグスター400のキャブレターをオーバーホールしてみよう!

【第4回】ドラッグスター400のキャブレターをオーバーホールしてみよう!

【第5回】ドラッグスター400のキャブレターをオーバーホールしてみよう!

【第6回】ドラッグスター400のキャブレターをオーバーホールしてみよう!

【第7回】ドラッグスター400のキャブレターをオーバーホールしてみよう!

さて、前回までは確か

ボルトで固定する

エアーカットバルブを取付終わった

所までご紹介しましたね。

今日はこの続きをご紹介しましょう。

まずはパイロットスクリューをセットします。

取り付ける前に必要な部品を準備しておきましょう。

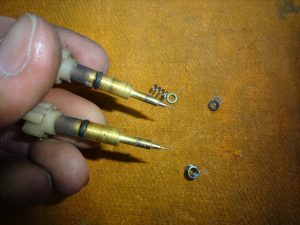

パイロットスクリュー

パイロットスクリューにスプリング、

ワッシャ、Oリングの順番でセットしてから

薄くシリコングリスをOリングに

塗っておきましょう。

Oリングをセットする

パイロットスクリューには、セットしたOリングと

本体に予め入っているOリングの

2本有りますのでどちらにもシリコングリスを

塗っておいて下さいね。

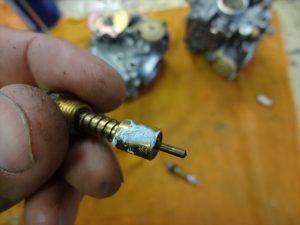

シリコングリスを塗る

パイロットスクリューを

キャブレターに取り付けて、まずは

キュッと締まりきるところで止めましょう。

※軽く締めて止まるところまで

パイロットスクリューを取り付ける

軽く締め込んだところから、既定の

回転数だけ戻します。

ドラッグスター400の標準戻し回転数は

以下の通りです。

標準戻し回転:2~3回転

2~3回転戻しって幅がありますが、

まずは2回転戻しからはじめると良いでしょう。

そこから吹け上がりやアイドリング状況を

確認しながら調整すると良いでしょう。

続いてチョークバルブを準備しましょう。

予めチョークバルブはコンパウンドを付けて

ジェット類と同じように磨き上げておきましょう。

コンパウンドを付ける

ゴシゴシとタオルで磨き上げると、

こんな感じでキラリと光ります☆

磨き終わったチョークバルブ

磨き終わったチョークバルブに

薄くシリコングリスを塗ってっと。

シリコングリスを塗っておく

シリコングリスを塗ったチョークバルブを

キャブレターに取り付けて10mmの

ソケットレンチで固定しましょう。

チョークバルブを取り付ける

次はジェットニードルを組み付けて行きます。

予めバキュームピストンやジェットニードルを

準備しておきましょう。

ジェットニードルを準備しておく

バキュームピストンにまずはジェット

ニードルを入れましょう。

ジェットニードルを入れる位置が

決まっていますので事前に

確認しておきましょう。

ジェットニードルのEクリップ下に

取り付けられているプラスティックの

台座にあるこの凸部。

台座の凸部

この凸部をバキュームピストン側の

この穴に合わせる必要が有ります。

バキュームピストンの合わせ位置

この小さな穴に先ほどの凸部を

併せてセットする必要があるのです。

むやみやたらとジェットニードルを

クルクル回して合わせようとしても、

果たして凸部が穴にハマっているかどうか

この狭い空間では確認が出来ません。

なので、こうしてジェットニードルのEクリップの

口が開いている位置と、凸部の位置を

予め併せておきます。

位置を合わせておく

Eクリップの開きの位置を上から

確認しながら、ゆっくりとバキューム

ピストンにジェットニードルを入れていきます。

ジェットニードルを入れる

こうしてジェットニードルをセットする

ことによって、穴位置を容易に合わせて

バキュームピストンにセットすることが出来ます。

ジェットニードルをセットしたら、

スプリングをジェットニードル上に

おいてから、キャップでフタをしましょう。

以上でバキュームピストンの準備は完了です。

バキュームピストンの準備完了

準備が出来たバキュームピストンを

キャブレターにセットして、スプリングを

入れてトップキャップを閉じていきましょう。

バキュームピストンのラバースカートを

挟み込まないようにご注意を。

バキュームピストンをセットする

キャップを閉じたらボルトを入れて

固定しましょう。

ボルトで固定する

これでバキュームピストンの取付けと、

オーバーホール作業の大部分が完了です。

バキュームピストンの取付完了

ここで先ほど取り付けたバキュームピストンの

動作チェックを実施しましょう。

吸入口上部の開口部にエアーを

吹き込んで動作チェックしましょう。

正しくバキュームピストンがセットされていれば

こんな風にバキュームピストンが持ち上がります。

バキュームピストンの動作チェック

正しくバキュームピストンが

取り付けられていない場合は、バキューム

ピストンが持ち上がりません。

もちろん、今回はちゃんと取付け

出来ていますのでバキューム

ピストンもキレイに持ち上がりましたね。

これでオーバーホール作業の

大部分は完了です。

残る作業はあと少し。

記事数で言えばあと・・・・・

3回ぐらいじゃねw

なっげぇなぁおいw

まだあと3回もあるのかよ。

写真の枚数で言えばあと70枚弱。

やっぱり3~4回分ぐらいかな。

長いですけど最後までお付き合い宜しくです♪
