では本題です。

先日よりお届けしている

マジェスティ250のキャブレターをオーバーホールしてみよう!

シリーズの本日は第3回となります。

前回までの記事は以下のリンクよりご覧ください。

【第1回】マジェスティ250のキャブレターをオーバーホールしてみよう!

【第2回】マジェスティ250のキャブレターをオーバーホールしてみよう!

昨日は確か、

浮かしながら漬け込む

キャブレタークリーナーの原液に浮かしながら

キャブレターを漬け込んだ所まででしたね。

今日はこの続きをご紹介します。

丸1日漬け込んだキャブレターをキャブレタークリーナーの原液から

引っ張り上げます。

キャブレタークリーナーから引き上げる

引き上げた後はしばらくぶら下げておき、

キャブレタークリーナーを極力落しておきます。

キャブレタークリーナーは再使用出来ますので1滴も無駄にしないように!

古くなるとどうしても容量が少なくなってくるので、

必要な分だけ灯油で薄めて量(かさ)増ししつつ

長期間同じキャブレタークリーナーを使用します。

灯油で薄めると効果も弱くなりますので、その分だけ

漬け込み時間を長くするなどして利用します。

使用頻度にもよりますが1年ぐらいは余裕で使用できます。

液切りが完了したら、次はいつも通り灯油で表面に付着した汚れなどを

キレイに洗浄します。

灯油でキレイに洗浄する

ハブラシで軽く擦るだけで殆どの汚れがキレイに落ちます。

キャブレター本体以外のフロートチャンバーや、各ジェット類も

灯油で洗浄しておきます。

そして洗浄完了後がこちら。

キャブレターの洗浄完了

美しくなりましたね~。

新品とまではいきませんが、オーバーホールしたぞ!ってのが

しっかりと伝わってくる美しさになりました。

まずはフロートチャンバーに付いている加速ポンプから

元通り組み立てていきます。

新品のOリングを2つ入れてっと、

加速ポンプを組み戻す

さすが新品のOリングはモッコリ感がケタ違いです。

古いOリングの状態をもう一度おさらい。

加速ポンプのフタを開いた状態

見事にペッチャンコですね。

元々こんな形なのかと思うほど四角い。

ピストン部分の上にスプリングを置いて、

スプリングを置いて

フタを閉めればOKです。

パイロットスクリューのスプリングと間違えて組まないように!

加速ポンプの組み戻しが完了したら、次は動作確認です。

フロートチャンバー内部にガソリンやパーツクリーナーを

溜めてピストンをグイグイ押して、液体がシュッ!シュッ!と

出てくるか確認です。

加速ポンプの動作確認

このようにガソリン等がシュッ!シュッ!と出てきて、

なおかつ先ほどのポンプ部分の合わせ面付近から

ガソリン等が滲み出て来なければOKです~。

ここからは分解時と同様の作業が続きますので、

前回の記事をご覧の上、元通り組み戻していって下さい。

まずはジェットニードルとバキュームピストンの完成状態。

ジェットニードルの組み戻し完了

ジェットニードルの組み戻しが完了したら、

次はメインジェット下についているノズルの組み付けです。

ノズルはピッチリとした寸法でキャブレターに入っているので、

指で押したぐらいでは入ってくれませんし、

無理にメインジェットで押していくとダメになってしまいます。

まずコイツを、

ノズル

写真のように穴に合うようにうまく合わせておき、

※写真は既にすこし入った状態ですが、当初はこんなに入りません

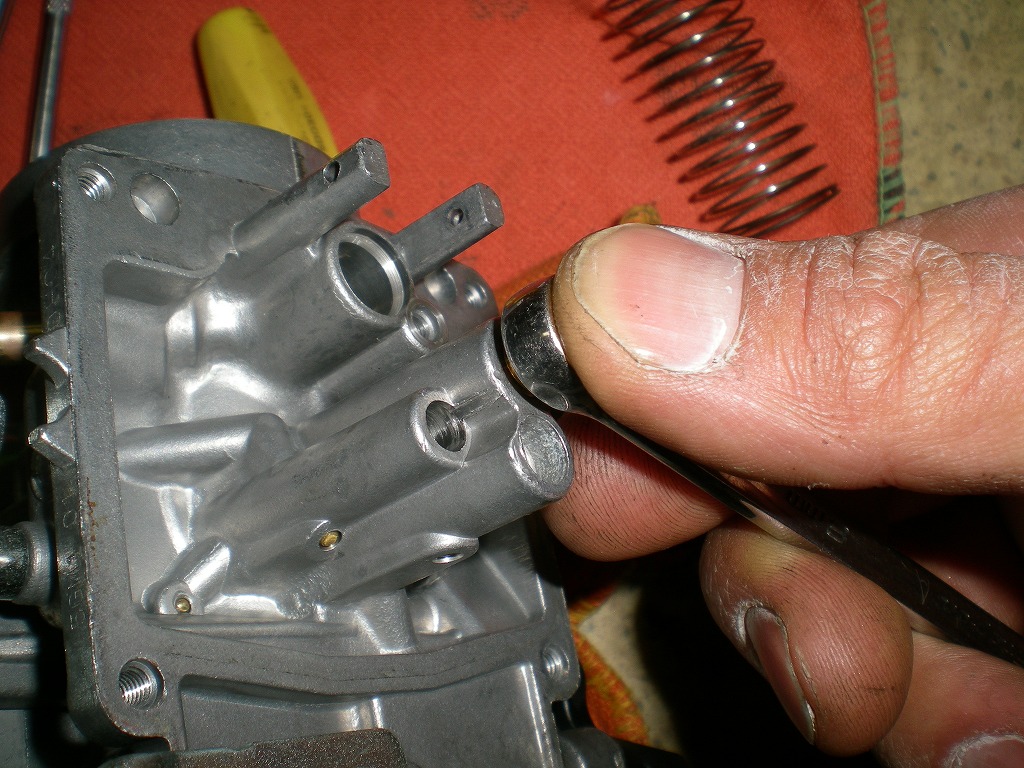

メインジェットを少しずつ締めこむ

メインジェットを少し締め込んで、木片や柔らかい素材の物で

メインジェットをトントンッと衝撃を与えてやります。

すると少しずつノズルが穴に入っていきますので、

焦らずに少しずつ締めては叩いてを繰り返します。

最終的には

ノズルの突き出し量

これぐらい出てくればOKです。

メインジェットの取り付けが完了したら、バキュームピストンを組み付けて

ふたを閉めて、その次にスロージェットと新品のゴムのプラグを組み付け。

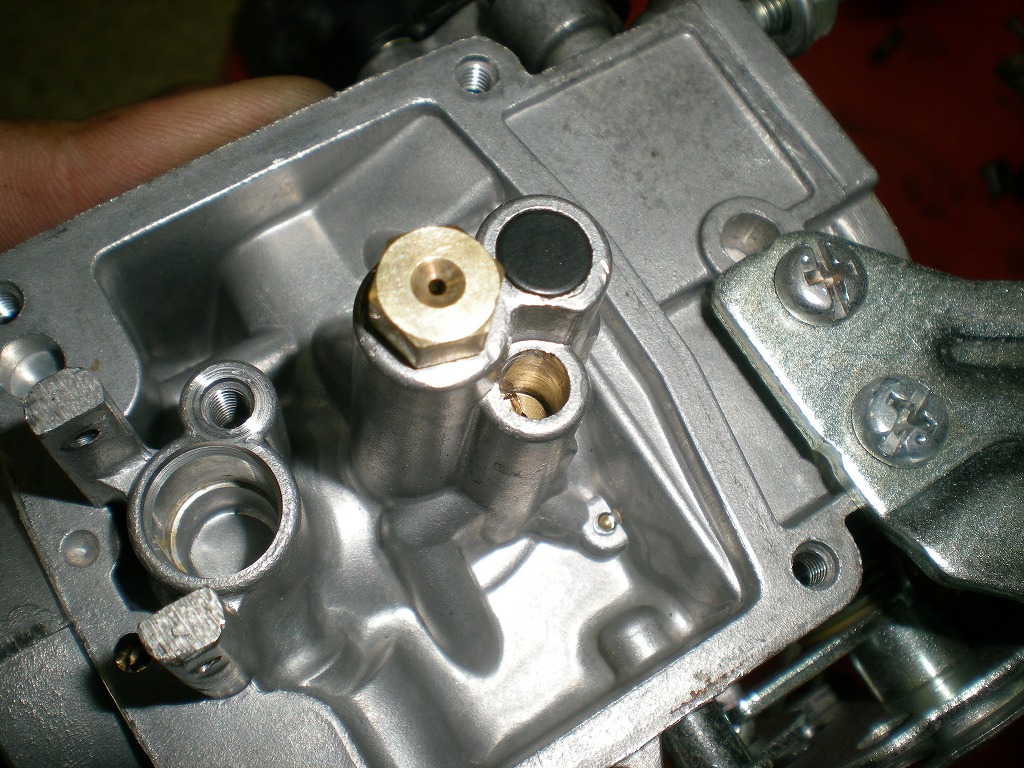

スロージェットとフタを取り付けた

ゴムのプラグも必ず新品に交換しておくように。

古くなって劣化すると、プラグ部分からガソリンを吸い込んでしまい

不調の原因となります。

さて次は新品のフロートバルブセットを組み込みましょうか。

まずはメーカーから届いたフロートバルブセットがこちら。

新品のフロートバルブセット

バルブシート、フロートバルブ、ストレーナー、Oリングのセット。

バルブシートにOリングとストレーナーを組み付けて、

Oリング部分に薄くシリコングリスを塗って準備します。

シリコングリスを薄く塗っておく

こうしてシリコングリスを薄く塗ることによって、

バルブシートの取り付け時にOリングを痛めずに

取り付けることが出来ます。

親指で真っ直ぐニュルッと押し込みます。

バルブシートを組み付ける

バルブシートの組み付けが完了したらフロートを組みますが、

フロートピンには向きがあるのはご存知ですか?

他メーカーでは殆ど向きはありませんが、

ヤマハ車の場合はピンに向きがあることが多いです。

それもこれも、

ミクニのキャブ

だからでしょうね。

ケイヒンのキャブレターでは見たことがありません。

んでその問題のピンってのがこれ。

フロートピンの向き

ね、先端の形状が違うでしょ。

これっていうのはつまり、取り外すときに知らずに

逆側から叩いても、どんどんはまり込んでいってしまうって事。

知らずにそのまま続けると・・・フロートの支柱が

ポキッ♪

ええええええええええええええ!!!!!

なんて事になってしまいますのでご注意を。

フロートピンはこっちから入れていきます。

※取り外す時は逆からね♪

フロートピンの差し方抜き方

これでバッチリですね~。

これでフロートチャンバーを締めたら・・・

まだダメです・・・閉めれないです。

なぜかって?

だって、

取り外したフロート

フロートのフロートバルブ当たり面が磨り減っていたでしょ。

そのまま組み付けると、絶対に油面が高すぎてダメダメです。

って事でまずは規定の油面高にフロートを調整します。

規定のフロート高さはH寸法で27mmです。

フロートアームの曲げ角度を調整して高さを規定値に

合わせましょう。

合わせ方は、フロートアームがフロートバルブ先端に

触れるぐらいにし、フロートの一番高い部分の高さを

フロートチャンバーとの合わせ面からの距離を計測します。

数値が高くなればなるほど油面が低くなり、

逆に数値が低くなればなるほど油面が高いという事になります。

今回の場合、走行距離が50000kmでキャブレター内部部品の

交換もしていないという事もあり、規定値27mmで合わせると確実に

ガソリンが濃い症状になりますので

規定値よりも0.5mm程度低い数値で設定しました。

油面の調整も完了したら、新品のフロートチャンバーのガスケットを

取り付けて、オートチョークなどを元に戻して完成です。

キャブレターの組み戻し完了

まだやる事があります。

先ほどの油面調整の具合を確認する為に、

油面の点検をしておきましょう。

まずはキャブレター本体を万力などで固定して、

水平機を十字方向にあてがって水平を出します。

※万力で固定する前にキャブレターのドレンボルトを緩めて

 透明のホースを取り付けておくように

キャブレターの水平を出す1キャブレターの水平を出す2

水平を出したらガソリンを入れて実油面を計測します。

実油面の計測

計測時はホース内の気泡などは完全に出しておくように。

マジェスティ250の実油面の規定値は、

合わせ面下 5~6mm

計測した結果、6mmでしたので予想通りといった所でしょうか。

規定値内より外れている場合は、もう一度フロートアームを調整して

規定値になるまで作業しましょう。

実油面の計測も完了したので、最後の仕上げに入ります。

キャブレターオーバーホール後は、キャブレターの各リンク部分や

回転部分にグリスをしっかりと入れておきましょう。

当店で使用するのは、WAKO’s ビスタック です。

噴射してすぐはサラサラとしていて、奥まった部分にも

しっかりと浸みこんでいき、しばらくすると成分が揮発して

通常のグリスのようにネッチョネチョに変身してくれます♪

この特性を生かして、キャブレタークリーナー内に漬け込んだ際に

流れ出てしまったグリス分を外側から容易に入れることができます。

スロットルのタイコ部分には忘れずにグリスを入れておくこと。

この部分のグリスがなくなると、磨耗具合にもよりますが

2次エアーを吸う恐れがありますので注意が必要です。

何度オーバーホールしても、2次エアーのような症状が

消えない場合は、一度各リンク部分にこのビスタックを吹き付けてみて下さい。

ピタッと症状が改善する場合がありますから。

ビスタックをリンク部分に塗る

グリスアップが完成したら今度こそ、

キャブレターのオーバーホール完成で~す♪

オーバーホール完了~♪

そして今回交換を実施したのはこの部品達。

交換した部品

意外と交換点数が少なかったですね・・・。

まぁ予算にも限りがありましたので仕方ないといえば仕方ないですが。

じゃ今日はここまでっ♪

明日は取り付けていく様子をご紹介しますね。
