では今日の本題です。

先日からご紹介している

ドゥカティ900SSにETC車載器を取り付けてみよう!

ですが、今日は後編となります。

前回までの記事は以下のリンクよりご覧頂けます。

【前編】ドゥカティ900SSにETC車載器を取り付けてみよう!

【中編】ドゥカティ900SSにETC車載器を取り付けてみよう!

さて、前回までは確か

配線を通す

常時電源とアース線を引いて準備が

終わった所まででしたね。

今日はこの続きを最後までご紹介しましょう。

今日はアンテナから取り付けて行きましょう。

アンテナを取り付ける為のステーですが

今回はPOSHのステーを準備しました。

アンテナステー

このステーを今回は左側のマスターシリンダーを

固定しているクランプと共締めして

こんな感じで取付け予定です。

ステーの位置決め

うーんこの向きだとステーの角度が

合わないんで逆向きにしないとダメだね。

ステーの位置決め

うん、この角度ならいいですね。

あとは左右の振り角度だけですね。

振り角度は取付時に調整しましょう。

クランプ部の固定ボルトを取外します。

ボルトを取外す

取外したボルトを使ってアンテナステーを

共締めします。

この時、ステーの左右の振り角度が水平になる様に

車体を真っ直ぐに立てて確認するように。

アンテナステーを固定した

ステーの角度が決まりボルトの締め付けが

終わったら、ETC車載器のパッケージに付属

していた両面テープを使用してアンテナステーに

アンテナを固定しましょう。

アンテナを両面テープで貼付けた

アンテナを固定した

ステーの角度をもう一度確認

して微調整しておきましょう。

前後左右から限りなく水平に

なるように固定しましょう。

アンテナの角度を調整する

アンテナの取付けが終わったらアンテナの

配線を後方に配置した車載器まで

引いていきましょう。

アンテナ配線を引いていく

フレームの内側を通しハンドル操作などで

配線が挟まったり、配線を引っ張ってしまったり

しないのを確認しながら配線を通しましょう。

配線を通して行く

なお、配線を通す際は電源配線などの

取出し時にも使用したコルゲートチューブを

被せてアンテナ配線を保護します。

コルゲートチューブを被せる

コルゲートチューブはアンテナのすぐ

根本まで入れておきましょう。

アンテナの配線がハンドル操作で少しも

動かぬよう、マスターシリンダーにタイラップ

などで固定しておくように。

マスターシリンダーにタイラップで配線を固定する

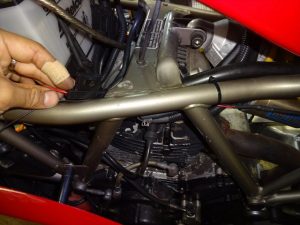

左側のフレーム裏を隠しながら他の

配線があれば一緒に束ねて後方へ

通して行きましょう。

配線をフレーム裏に通して行く

後方までシートカウル脇を通してから車載器まで

引くとく良いでしょう。

また、併せて常時電源をシートカウル脇から

前に向かって出しておきましょう。

シートカウル内側を通す

ヒューズに関しては外部よりアクセスしやすい

バッテリー横辺りに配置しておくと良いでしょう。

ヒューズの配置

アンテナ配線は切って短くする事も

出来ない上、小さく纏めてタイラップで

固定することも出来ません。

前から後方まで引いて来たアンテナ線は

後方に引いて来た段階では少し余りがあります。

なので、この写真の通りアンテナ線を折り曲げすぎず

うまく弧を描くようにシートレール内側を回して

車載器に入れましょう。

アンテナ配線の取り回し

イグニッションをONにして電源の疎通確認、

そしてカード挿入でのアンテナ部分の

ランプ点灯を確認しておきましょう。

※写真が無いのは申し訳ない(;´Д`)

車載器への電源供給も問題無し、

ETCカード挿入後の動作にも問題無しです。

最後にテストとして高速道路を走行して

ETCゲートの開閉が正常になされるかも

必ず実施しておきましょう。

試乗でのテストでも勿論問題なしです。

これでお客様に車両をお返し出来ます。

感想一言。

計な物が少なくて取付けが楽
