ここからが今日の本題
先日からご紹介している、
Dio（AF34/35）のエンジンハンガーブッシュを交換してみよう！
ですが、今日は第4回目となります。
前回までの記事は以下のリンクよりご覧頂けます。
前回までの記事
前回のおさらい
ついにエンジンと車体を分離し終わったところでしたね。
これでいよいよタイトル通りの作業をご紹介できます(⌒-⌒; )
おまたせしました。
今日はこの続きをご紹介していきましょう。
作業開始
エンジンハンガーの点検

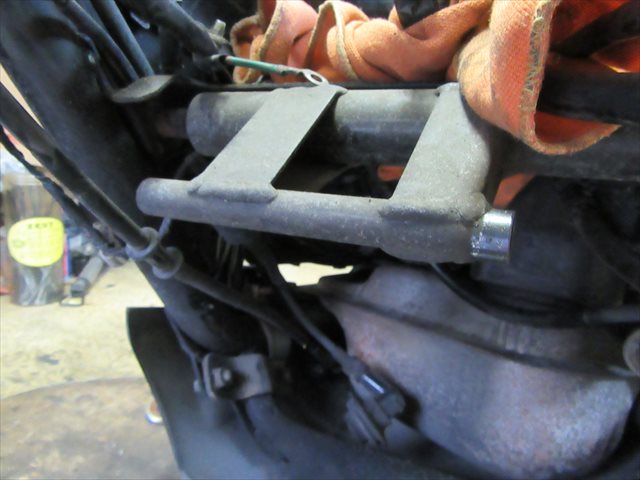

エンジンを車体から取外した後、エンジンハンガーにも
損傷などが無いかチェックします。
向かって右側の外側だけ妙に削れて光っています。
これは、左側のエンジンハンガーブッシュが脱落し、
エンジンそのものが寄って右側のブッシュと擦れて
表面だけが研磨した様になっています。
シャフト貫通部
周辺に擦れた跡はありますが、シャフトを通す部分には
偏磨耗なども無いので再使用については問題無さそうです。
エンジンハンガーブッシュが脱落してしまい、
このエンジンハンガー部にはかなりの力が掛かっていたはず。
最悪はこのエンジンハンガーも交換が必要となると
考えていましたが、特に異常も見受けられず安心しました。
エンジンハンガーブッシュ
これがかろうじで生き長らえたエンジンハンガーブッシュですね。
内側のカラーはエンジンに押されて向け落ちていますが・・・。
このブッシュの内側にエンジンハンガーが入り込んで
表面を研磨していたって訳です。（さっきの写真ね）
そしてこれが完全にエンジンハンガーブッシュが
脱落した左側ですね。
アウター側だけは残ってしまっています。
運が悪ければエンジンが暴れてエンジンマウントを
叩き割っているところですよ。。。
まぁそうなれば修理というよりも、乗り換えたほうが
安くなる可能性もありますが。
抜き取りに使用する工具
エンジンハンガーブッシュの抜き取りには
ベアリングを圧入する際に使用するこちらを使います。
ベアリングブッシングドライバーセットですね。
いつの頃からか1つだけ消えてしまい・・・。
店の中をひっくり返してその時に探したんだけど
見つからなかったのよね。
きっと、お預かりした車両のメットインボックスや
小物入れなどに入れたままになっている可能性が高い。
スナップオンに恐くてバラ売りしてるか聞いてないｗｗ
バラ売りしてなかったら・・・ね？わかるでしょ？ｗ
それはまぁ置いといて、このブッシングドライバーを使用して
圧入されているエンジンハンガーブッシュを抜き取るのですが、
決してハンマーで叩いて抜かない様に！
そんな横方向の力を掛けたらエンジンマウントが
割れてしまいますから。
使い方の詳細はこの下から。
エンジンハンガーブッシュの抜き取り(左側)
まずはアウター側だけ残ってしまっている
左側のエンジンハンガーブッシュを抜き取ります。

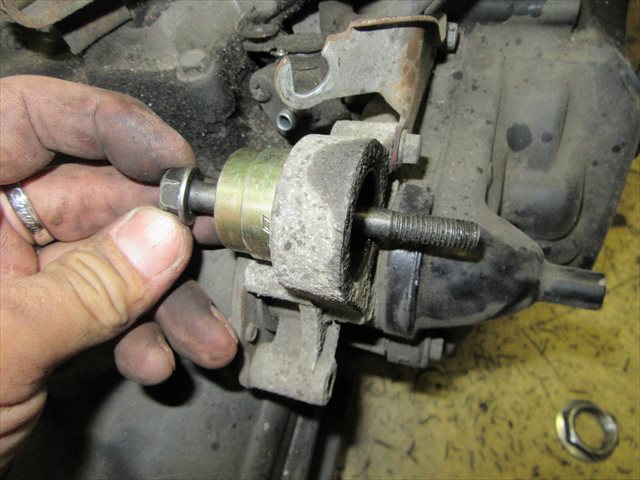

アウターの大きさぐらいで、エンジンマウントよりも
小さいサイズのブッシングを準備して、長めのボルトを入れて
写真の様に準備しましょう。
あとはボルト側からエンジンマウントよりも大きな
カラーや使用しないソケットなどを当てがって
ナットを入れてゆっくりと締め込んで行くだけ。
このセットする時の注意としては、エンジンマウント外径ぐらいの
大きさ且つ、内径と被らない肉薄の物を使用する必要が有ります。
塩ビパイプなども代用できるかと思います。
わたしは目の前にひび割れている無名のソケットが
あったのでそれがちょうど良かったので使用しましたが。
固くて締め込んで行くのが怖い場合・・・
このままナットを締め込んで行くだけでも
十分に外れて来ると思いますが、結構な力でナットを
締め込むため、たいていの方は怖じ気づいてしまうと思います。
そういう場合は、写真の様に予めカバーなどが
熱の影響を受けない様に濡らしたタオルを配置し、
周辺を保護した後にガスバーナーでエンジンハンガーを
しっかりと加熱しましょう。
加熱しながらナットを締め込んで行くと
スムーズに抜き取る事が出来ます。
ある程度抜けて来たら
ブッシングが随分とエンジンマウントに入り込みました。
恐らく半分ぐらいはもう抜けている事でしょう。
ここでブッシングを追加する必要があるので
取外してどれぐらい抜けているか確認してみます。
おぉやっぱり半分ほど抜けて来ていますね。
もうあとちょっとです。
今使用しているブッシングではエンジンマウントに
内径よりも大きいため最後まで押し切れませんので、
ここでさらに径の小さいブッシングを追加します。
ほんとこのブッシングドライバーセットは重宝しますわぁ・・・。
ベアリングの圧入だけでなく、こういう用途にも使えるので
1セット持っていて損はしないと思います。
残る半分をナットを締め込んで抜き取ってしまいましょう。
ここまで来ればバーナーで温める必要はもう無いと思います。
抜き取り完了
キレイにエンジンマウント部に残されていた
アウター側を抜き取る事が出来ました。
これはかつてエンジンハンガーブッシュだった物(の一部)
そしてこれが飛び出しちゃった具。
こんなにもキレイにアウター側からブッシュが
剥がれ落ちてしまうもんなんですねぇ・・・。
まぁでも20年近く新車から交換されていないでしょうから
こういう事が起きても不思議な事では無いですがね。
さぁ次は右側の取外しです。
基本的には左側と同じ様に、ブッシングドライバーセットを
使用して抜き取るだけです。
ブッシングドライバーセットは、アマゾンなどでも
安価な物が売られています。
精密機器とは違うので超高価な物を買う必要も
無いと思います。ええ。
残る右側のエンジンハンガーブッシュ取外し作業に
ついては、また明日更新の記事でご紹介しますね。
じゃ、今日の作業はここまで！
