ここからが今日の本題

先日からご紹介している、

250TRにバイソン風外装キットを組んでビンテージモトクロスカスタムしてみよう!

ですが、今日は第18回目となります。

少々縦に長くなってきましたので、今日からは

過去5回分のみご紹介します。

第17回までは過去全回へのリンクがあります。

過去5回分の記事

ども。 いやぁ今日は疲れた。 天候が良く春陽気でポカポカだった影響か 朝からバタバタしていました。 今日も忙しさせてもらえ、ありがき幸せ(*´ェ`*) ...
ども。 今日の大阪の天気は大荒れでした。 朝から雨戸がバタンバタン!と風で打たれて やかましいのなんのって。 それでなくても少々の風でも...
ども。 今日もお疲れ様です。 昨日も16時まで寝ていたわたしです。 来週はちゃんとアラームでもセットして 早めに起きれる様にしますw 起き...
ども。 気が付いていない方はほぼ居ないと思いますが、 画面上部のヘッダー部の画像が、期間限定で けものフレンズ的デザインに変更されています。 けものフレ...
ども。 最近、食感系のオヤツが目について仕方ない。 先日紹介した、UHA味覚糖のコロロもそうでしたが、 これもかなり美味しい部類でした。 生ハイチュウ ...

前回までのおさらい

フェンダーの取付完了

バイソンフェンダーを前後間違えないように

アンダーブラケットに取り付け終わった

ところまででしたね。

今日はこの続きをご紹介していきましょう。

作業開始

バイソンテールカウルの取付

ギャングパーツ製バイソン風テールカウル

こちらが塗装済みのギャングパーツ製

バイソン風テールカウルですね。

いやいやw

フロントフェンダーの時もそうだったけど、

これが・・とか言われても全然見えへんしw

ですよねですよね(;´・ω・)

取付後の全景写真載せておくから許してね♪

完成した250TRバイソン風ビンテージカスタム

これが完成形です。

ではテールカウルの取り付け作業を進めていきます。

付属品

付属のステーとカラー等

塗装された専用の取付ステーとアルミカラー、

そしてフランジボルトとワッシャが付属しています。

ボルトの長さは3種類入っています。

使用箇所については後述しますがざっと紹介しておきます。

長(2本):サイドから車体との固定用(カラー使用)
中(1本):ステーと車体固定用
短(2本):テールカウルとステーの固定用

本数と長さを見れば自ずと使用箇所は

分かると思いますが一応。

ステーの取付

ステーをテールカウルに仮固定する

テールカウルに専用ステーを仮固定します。

ボルトにはワッシャを入れるのをお忘れなく。

ステーには表裏があります。

カラーが溶接されている面が車体側に向くように

テールカウルと固定しましょう。

リヤフェンダー固定ボルトを取り外す

固定ボルトを取り外す

リヤフェンダーを固定しているボルトが、ウインカー取り付け部の

すぐ脇にありますので取り外しましょう。

取り外したボルトは使用しませんので

袋などに入れて保管しておきましょう。

反対側はツールボックスの固定も兼ねています。

ツールボックスの固定も兼ねている

ツールボックスは不要であれば取り外してもOKです。

ビンテージスタイルにそぐわないという意見もありましたが、

今回はツールボックスは実用性を重視して残すようにしました。

それでなくても収納スペースが皆無な250TRですので、

これぐらいは残しておいてもね(;´∀`)

テールランプベースの固定ボルト

ボルトを取り外す

テールランプベースをフレームと固定している

この部分のボルトを取り外しましょう。

このボルトも使用しませんので先ほどの

ボルトと併せて保管しておきましょう。

テールカウルを載せてみる

この部分にテールカウルに取り付けたステーの

固定部がこんな感じで合うようになっています。

ステーとテールランプベース固定部

早まらないでちょっとお待ちを!!

この段階でテールカウルはまだ取り付けません。

先にシートを取り付ける必要がありますので

早まらないようにww

シートの取付

シートを取り付ける

車体にシートを取り付けますがボルトを入れて

固定まではまだしないように。

テールカウルの取付が終わってから最後に

シートを固定しますので。

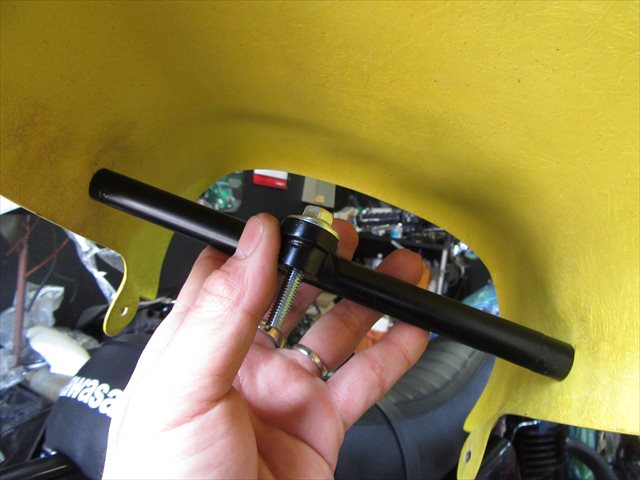

ステーにボルトをセット

ステーに予めボルトを入れておく

テールカウル内側に仮固定したステーに

予めボルトを入れておきます。

後からでも入れれないことも無いですが、初めから

こうしてボルトをセットしておいた方が楽です。

テールランプベースと固定

テールランプベースと仮固定する

シートを取り付けたことによりテールカウルの

位置があまり動かせなくなっていますので、

こんな風に窮屈な位置から手を入れて

仮固定する事になります。

仮固定は手で軽く締める程度ですが、

本締めの際は工具で締め付けますので

あまりに大型なレンチですとちょっとスペース的に

厳しいかもしれませんね。

こういう板ラチェットがあれば今日勝負でも

楽に締め付けが出来ると思いますよん♪

サイド部分の固定

サイド部分を固定する

ボルトにはワッシャを入れ、テールカウルとフレームの間に

付属のアルミカラーを入れてから仮固定しましょう。

ウインカーボディがかなり邪魔になるうえ、

ボルトが長く非常にボルトがねじ山に掛かりにくいです。

ボルトを斜めに入れてしまわないように要注意です。

片側だけなら割と取り付けやすいですが、

反対側のボルトを入れる際がかなりキツイ。

FRP製品ではよくある事ですが、

ボルト穴がピッタリ抜群の位置にある!!!

という事はほぼありません。

数ミリレベルの穴ズレは必ずあります。

食い込む

FRP製品というのは薄く軽量に作られ、さらに

安価に製造できるというのが特徴ですが、

その薄さ故の問題もあります。

上述の様に穴ズレがある場合、固定用ボルトの

スレッド部分(ねじ山ね)にカウルが食い込んで、

さらに取付しにくくなるという問題があります。

厚みのある樹脂製のパーツであればこういう事は

無いのですが、FRP製品ではそうはいきません。

ボルトが入れにくい場合

穴をリューターで広げる

穴ズレを修正するためにリューターを使用して

少しずつ穴を広げましょう。

本来なら先にこの作業を実施しておく必要がありますが、

今回はまぁちょっとしたイベント的な感じでの作業なので

既に塗装されてしまっていますが(;´∀`)

塗装に出す前に車両に一度仮付けし、

穴位置を微調整した後に塗装するのがセオリーです。

穴をこうして拡張して車体に合わせてる事に

よって随分と取り付けが楽になります。

まぁそれでも、多少テールカウルをググッと

押して穴位置を合わせてあげたりする等の

力業的な作業はどうしても必要ですが(^^;

さぁ・・・あともうちょっと書きたかったんだけど、

今日はタイムアップですww

中途半端になってしまいましたが、

この続きはまた明日更新の記事でご紹介します。

じゃ、今日の作業はここまで!
