ここからが今日の本題

車両紹介

ヤマハ FJR1300AS

ヤマハ FJR1300ASですね。

電子制御されたギヤチェンジ機構とクラッチ操作の必要が無い、オートマティック車両ですね。

クラッチ操作が無いので発進時には慣れていないとギクシャクして少々扱いにくい感じですが、お客様曰く、リヤブレーキを少し掛けながら強めにアクセルを開いて発進すれば楽ですよん♪だそうです。

そう聞いていてもやっぱり無理だわwww怖いwww

小排気量車ならともかく、1300ccの大排気量車ともなるとスロットル操作をミスすれば大変危険です。バイクだけがぶっ飛んでしまうのでね(⌒-⌒; )

入庫内容

インジケーターの点灯異常

エンジンの始動や走行には支障が無いのですが、メーター上のインジケーターをご覧の通り、イグニッションONで、ハイビーム・ウインカーインジケーターが全て点灯状態になっています。

少し分かりにくいかもしれませんが、ハイビームのインジケーターは点灯していますがヘッドライトは点灯していません。

ヘッドライト不点灯

ウインカーもインジケーター通りに左右共にぼんやりと点灯しています。

実はこの症状ですが、以前にも同様のトラブルに出先で見舞われたことがあるそうで、その時は別のお店で出張修理してもらい10分ぐらいで症状は改善したとのこと。

つまり再発って事です・・・(__;)

当時の状況をあまりよく覚えていないとのことで、あーだったかな?こうだったかな?と言いながらお客様とあちこち見て回っていたのですが、結局タイムオーバーでお預かりすることになりました。

奇しくもこの日、この車両は車検に行く予定だった。

今までは何とも無かったのに、今日この日に限って再発するとかツイてねぇええぇえええぇえ!!って感じで唸りを上げていたのはここだけの話www

動画

作業開始

先に結果から書いておきますが、今回は左内側のメインハーネス上にある集中アースカプラの端子部分での接触不良が原因でした。

ただし、そこに行き着くまでに随分と遠回りしてしまい、余計な時間が掛かってしまいましたが、その行程についても無駄と分かっていても作業した通りに書き進めていきますこと、ご理解の程宜しくお願い致します。

最終的な集中アース部の問題解決部分だけが知りたいという方は、3~4回ほど飛ばして読んで頂ければと思います。

サイドバッグの取外し

取外したサイドバッグ

このFJR1300に装備されている純正オプションのサイドバッグは、さすがは純正オプションと言う無駄がない造りで、着脱方法も簡略化されており、容量も片側10ℓと申し分ない容量でツアラーには必須アイテムです。

少々お高いオプション品(8万円弱)ですがFJR1300オーナーなら誰もが欲しがるサイドバッグだと思います。

でもねぇ、やっぱりちょっとサイドの張り出しが大きくって、車体と同色にペイントされたサイドバッグは作業する上で非常に気を遣います。

整備中に車両の廻りをぐるぐる回る事が多いんで特に気を遣うよね。うんうん。

サイドバッグを取外した状態

サイドバッグを取外すと圧倒的スリム感w

サイレンサーも張り出してはいますが、塗装面と違い作業着が擦れるぐらいではキズも付かないのでそれはまぁ大丈夫でしょう。

作業前には取外しておくのがベターです( ´∀`)bグッ

左右インナーパネルの取外し

左側のパネルを取外した

右側のパネルを取外した

左右のインナーパネルを取外しました。今回の原因を探るため、そして前回修理した部分の再発と言うことで、お客様の記憶を頼りにとりあえずヘッドライト周辺の作業の邪魔となるパネル類を全て取り外しています。

取外しはワンタッチフック数本とヘキサゴンボルト数本なので、割りと簡単に取外すことが出来ます。特に右側パネル下にはバッテリーが搭載されているため、左側以上に取外しが簡単です。

左側の場合、グリップヒーターの温度調整ノブが付いている事で配線カプラの取外しなどを伴いますので、無理に引きはがしたりしないようにご注意を。

メーター下パネルの取外し

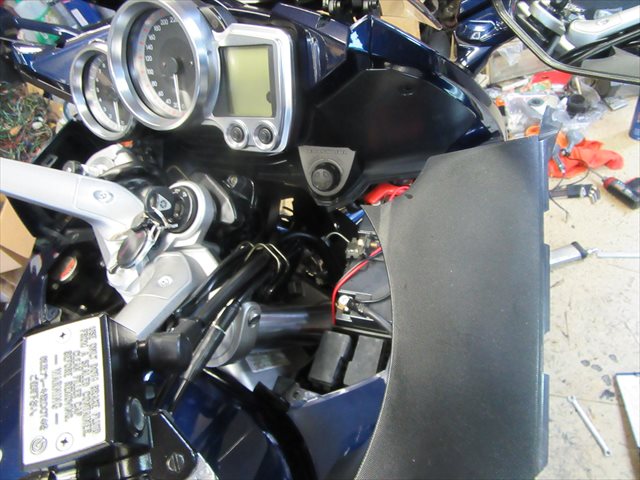

パネルを引いて浮かせる

メーター下のパネル奥にも配線やリレーが収められているため、それらも併せて点検を実施するために取外します。

固定ボルトとワンタッチフックを取外し、ある程度自由に動かせるようになったところでパネルを少し手前に引いて、

光軸調整ノブ用ワイヤー

光軸調整ノブの裏側に接続されているワイヤーを取外しましょう。

スピードメーターワイヤーと同じ様な作りですので、長いラジオペンチで掴んで回せば簡単に取り外せます。短いラジオペンチだとちょっと厳しいかもですね。出来るだけ長いものを準備しておくと良いでしょう。

右側のパネルを取外した

ワイヤーを取外すとこんな感じでメーター下のパネルを取外すことが出来ます。

同じようにして左側のメーター下のパネルも取外しましょう。

パネルを引いて浮かせる 長いラジオペンチを使う

光軸調整ノブ用のワイヤーは長さに余裕が無いため、窮屈な状態で作業することになりますので、周辺の部品にキズが付かないように注意して作業しましょう。

また、強くて前に引きすぎるとパネルを破損してしまうだけで無く、ワイヤーが変な角度で曲がってしまい、光軸調整時に余計な負荷が掛かってしまいこれも良く有りません。

出来る限りワイヤーにもパネルにも負担を掛けないように、ギリギリのクリアランス下で作業を実施しましょうъ(`・ω・´)グッ

まっそうなるとこの写真の様な長いラジオペンチが必須という事にはなりますが・・・。

パネルを取外した状態

パネルを取外した状態

ゴチャゴチャしててこの写真だけ見ると何が何だかよく分かりませんね。まるで車の一部分を見ているかのようです。

当初お客様の記憶を頼りに右側のアース線周辺を重点的に調べていましたが、どうにもこうにも右側のアース線の辺りには不具合や接触不良も見当たらず、今回のこの症状を見ている限りでは、アース不良またはリレーの不良ってのが濃厚だったんですよね。

そもそも

確か右側のこのあたりをゴソゴソしていたと思うんやけど・・・

アースはバッテリーからエンジン前側に接続されているボディアースまで入念にチェックしたけれど、特に問題も無かったので、いったんボディアースからは離れて、リレー類に異常が無いか確認しようって事になったわけです。

最近の電装品には多くのリレーが使われており、リレーの動作不良や内部接点不良などによって電源が不足したり、アースが正常に流れなくなったりするような事があるんですよね。

なので、アース配線の次はリレーを確認してみようって流れに。

んでお客様がまだ目の前に居てる時に簡単にググって調べた結果、アース不良による電装品の動作不良という海外リコールが出ていたんですよねー。※この車両はプレスト並行車です

これだっ!!

そう思いましたね。ええ。

プレストに照会をかけるも・・・

バッチリリコールの該当にも当たっている車両だったので、これはもしかしたら未対策車両なのでは?となりました。

お客様もその場ですぐにプレストに電話し、車台番号を読み上げてリコールについての照会をかけてみた結果・・・

「こちらの車両は・・・っと、あー、対策済みですねー」

(;´д`)(´д`;)

悲しいです。

いや、リコールの対策は済んでいるので悲しいというより、むしろ喜ばしい事なのですが、このアースについてのリコールが改善されているという事実を知った事により、アースに関してはこの段階ではもう問題無いだろうという判断をせざるを得なくなったわけです。

まさか、再び同じ部分にトラブルが発生しているなんて思いもよりませんからね。

さぁこの後どうなっていくのやら、続きが気になりますがこの続きについては、明日更新の記事でご紹介したいと思いますのでお楽しみに♪

※明日は通常定休日ですが、開店しておりますのでブログはもしかしたらお休みするかもしれません。あしからずm(__)m

じゃ、今日の作業はここまで!
