さぁそれでは今日の本題です。

先日からご紹介している

SYM RV250のハザードコントロールユニットを交換してみよう!

ですが、本日は後編の最終回となります。

前回までの記事は以下のリンクよりご覧いただけます。

【前編】SYM RV250のハザードコントロールユニットを交換してみよう!

【中編】SYM RV250のハザードコントロールユニットを交換してみよう!

さて前回までは確か・・・

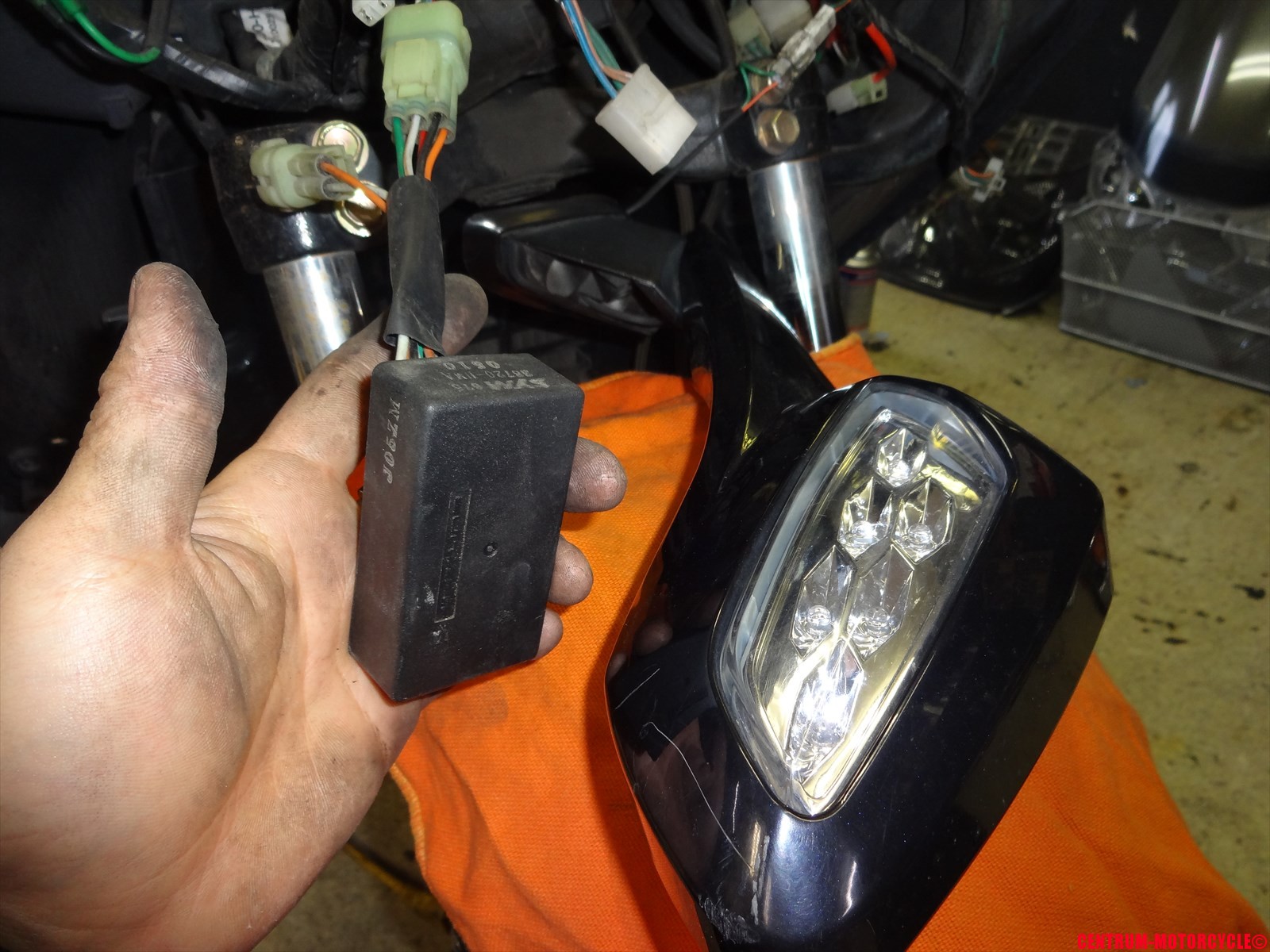

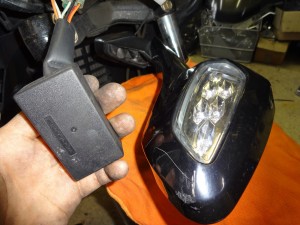

ウインカーリレーらしきユニット

ウインカーリレーらしきユニットを発見したところまででしたね。

今日はこの続きをご紹介していきます。

このデジタルっぽいアナログなユニット、カプラを接続した状態だと

写真でも分かるようにキーのON/OFFにかかわらず左側のウインカーに

電気が流れっぱなしになります。

もちろん、右側は正常でウインカーも正常に作動します。

トラブルがでている左側は電気が流れっぱなしで、リレーすらしません。

ユニットから出ている小さいカプラを試しに1つ抜いてみると・・・

カプラを1つ抜いてみた

点灯状態だったウインカーが消えましたね。

この時点でこのユニットが今回のトラブルの原因である事がはっきりと分かりました。

デジタルっぽいアナログなユニットの場合、昭和的な修理方法で

一時的に症状が改善したりする場合があるので、トラブル原因である事の

確証を得るために試してみる事に。

カプラをもう一度全て通常通り接続し、ウインカーが点灯状態になったのを

確認してから・・・・

コツンッ!!

そう、こうして衝撃を与える修理法、それが昭和テレビ的修理方法と言います(冗談w)

でもね、予想通りの結果になりましたよ。

ウインカーが消えた

点灯状態だったウインカーが消えました!

何度もコツンコツンと衝撃を与えてやると、点灯状態になったり

正常に戻ったりを繰り返します。

間違いなくこのユニットが原因ですね。

そうと分かればメーカーに部品の在庫と価格を問い合わせるだけですね。

ちなみにこの部品の正式名称は、

HAZARD CONTROL UNIT ASSY(ハザードコントロールユニット)

だそうです。

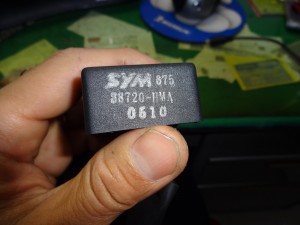

ユニット側面に印字されているのが品番かな?

印字されている品番?

これを鵜呑みにして発注するわけにも行きませんので、

きちんとRV250のパーツリストから品番を抽出してメーカーに

問い合わせたところ・・・・

庫有り

おぉぉおラッキ~♪

在庫なしだったらどうしようかとドキドキしていました。

お客様に今回の修理代金の正式な金額を伝え、

早速部品発注っと。

早いですよ~SYMの対応は。

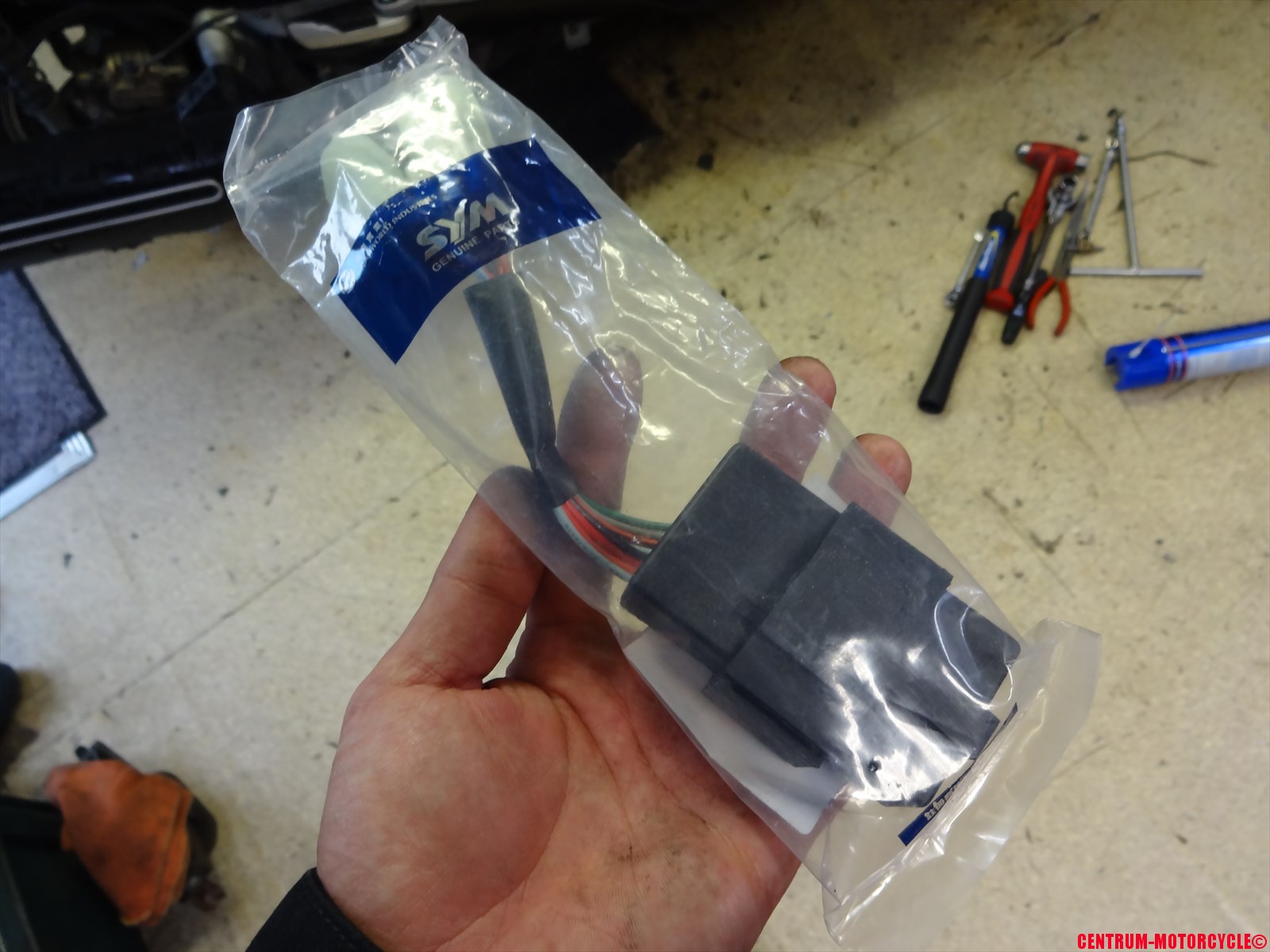

発注した翌日には、ほらこんな風に。

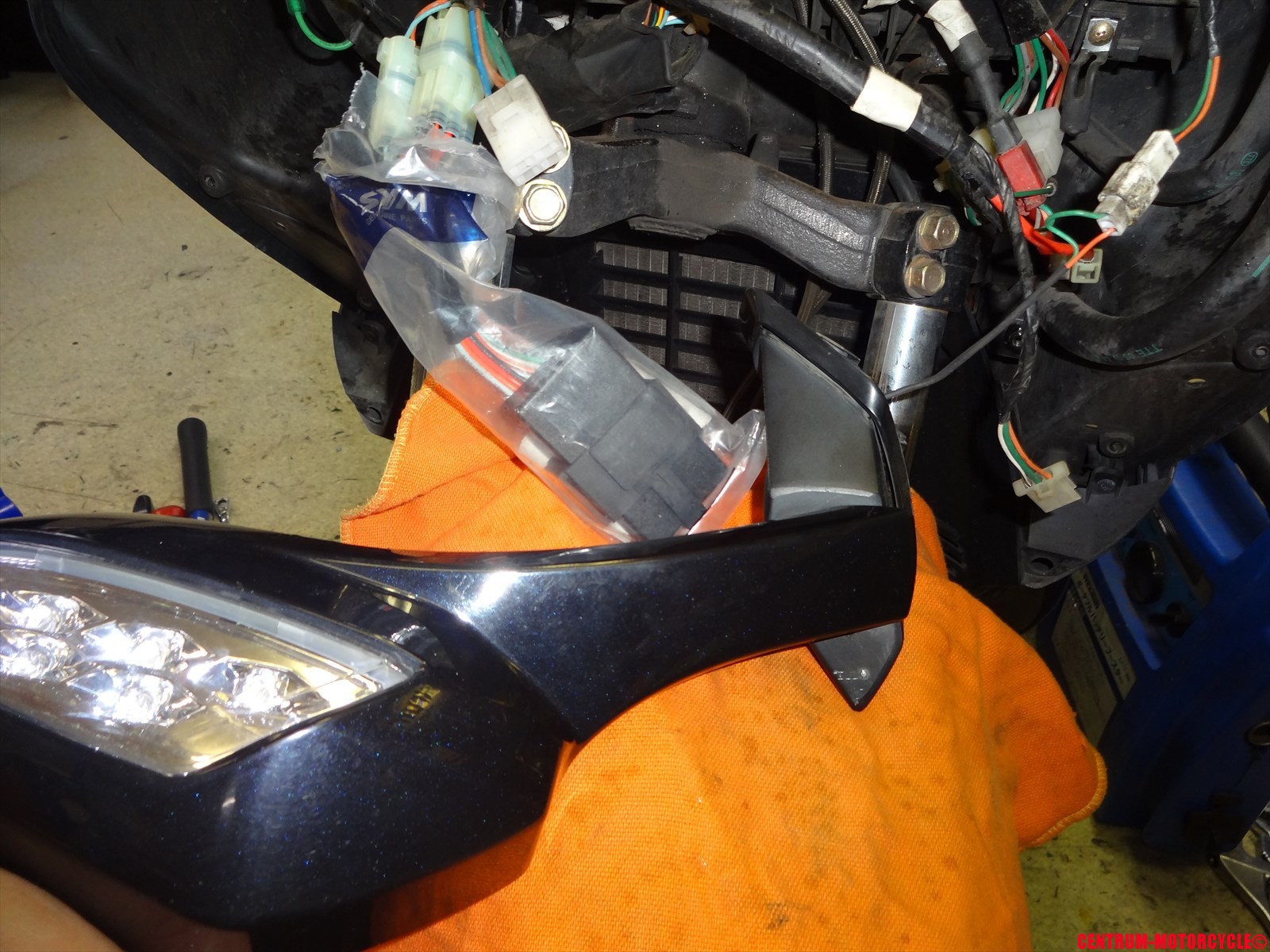

部品が届いた

ホラって言われても分かりませんよねw

発注翌日午前中に届きましたから。

早速古いユニットを取り外して、新品と交換してみると・・・

完治

ウインカーが点灯状態にならず、正常動作に戻りました!

ウインカーの作動、ハザードの作動も全て正常です。

そもそも、なぜキーのON/OFFに関わらずこんな事になってしまったのか。

その鍵はRV250のハザードスイッチの仕組みが問題だったんですな。

RV250のハザードはちょっと特殊で、キーON状態でハザードONにすると

キーをOFFにしてもハザードの点滅が切れない仕組みになっています。

もっと言えば、ハザードスイッチをON/OFFしても反応しない仕組みになっています。

つまり、一度キーONでハザードをONにすると、キーONの状態からでないと

ハザード点滅をOFFにすることが出来ない仕組みになっています。

すべては安全対策なんでしょうけどね・・・。

この説明を見ると、このユニットにバッテリー直電源が入力されているのも分かりますし、

内部回路の故障でキーOFFにも関わらず、ウインカーが点灯状態になると言うのも

納得がいく話ですな。

ともあれ、今回のトラブルのメカニズムが解明できてホッと一安心です。

あとは元通りアッパーカウルなどを組み戻していくだけですね。

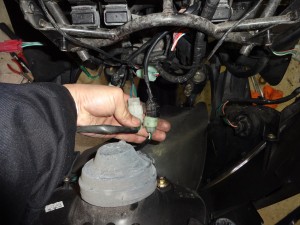

ヘッドライト配線のカプラなどを接続してっと。

カプラを接続する

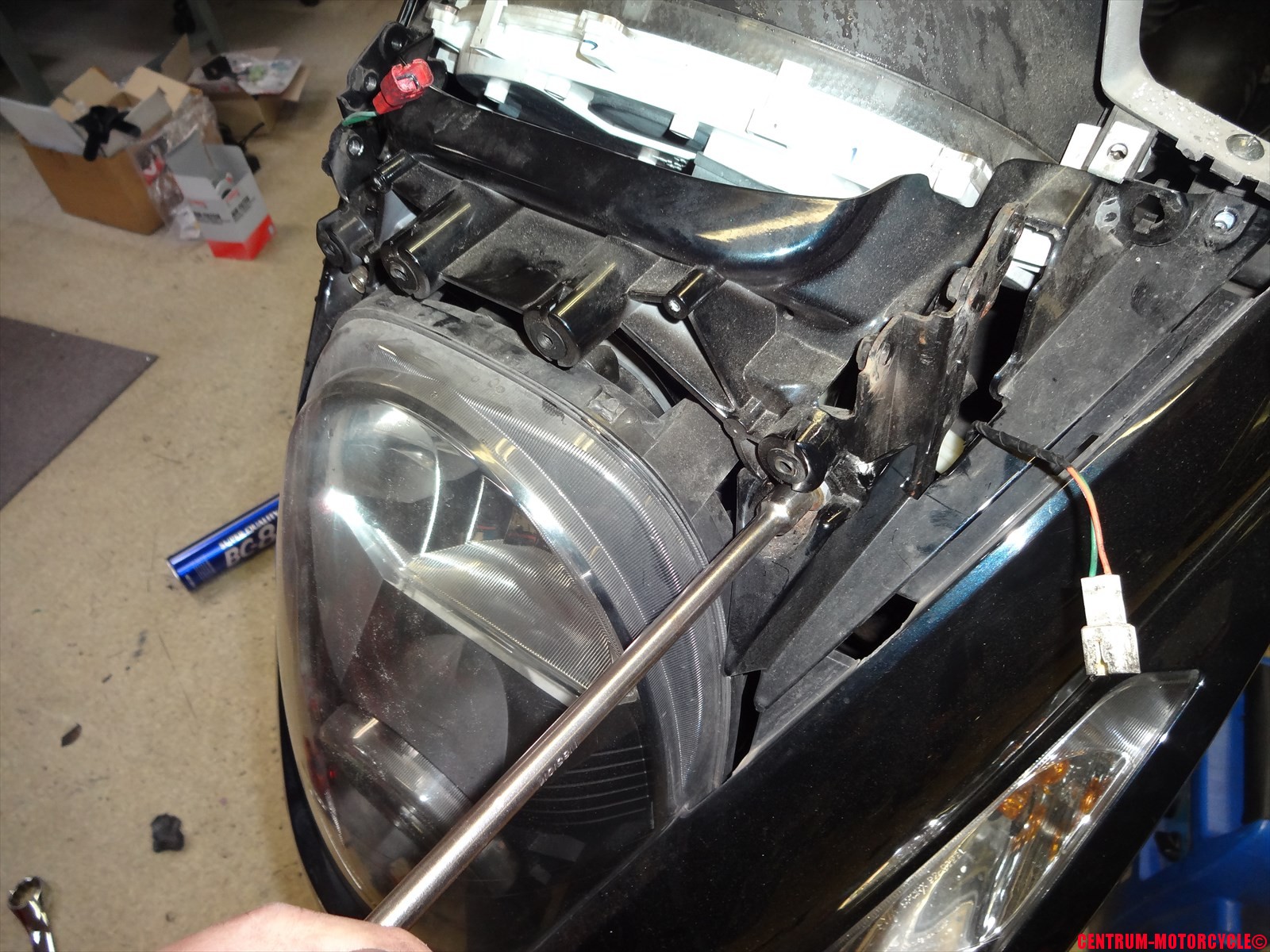

取り外し時の逆の手順でアッパーカウルを取り付けます。

ステー部分をしっかりかわしながら取り付けましょう。

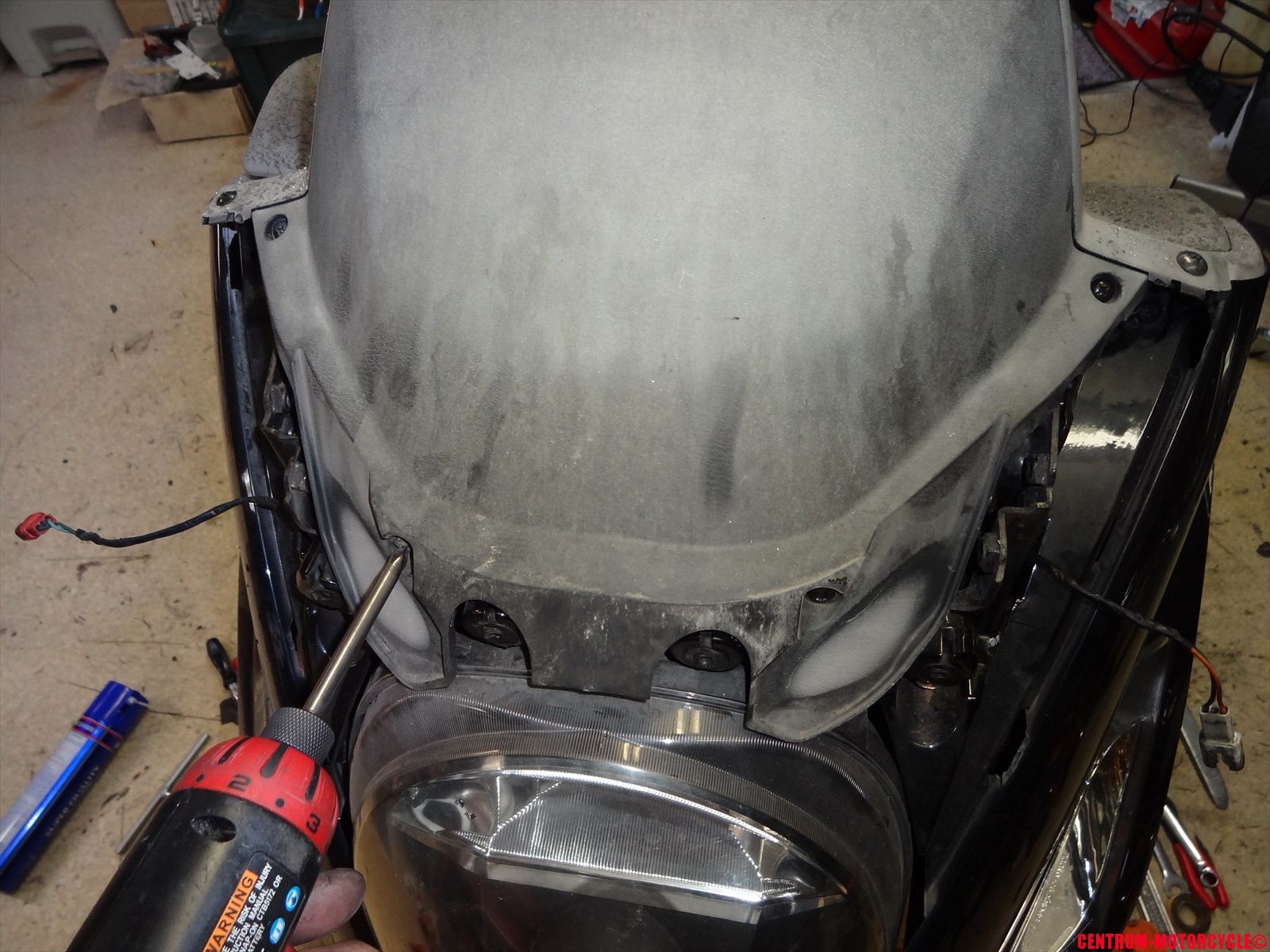

スクーター系は特にボルトの本数が多いので

固定のし忘れなどが無いように1つずつ確認しながら作業しましょう。

アッパーカウルを固定する

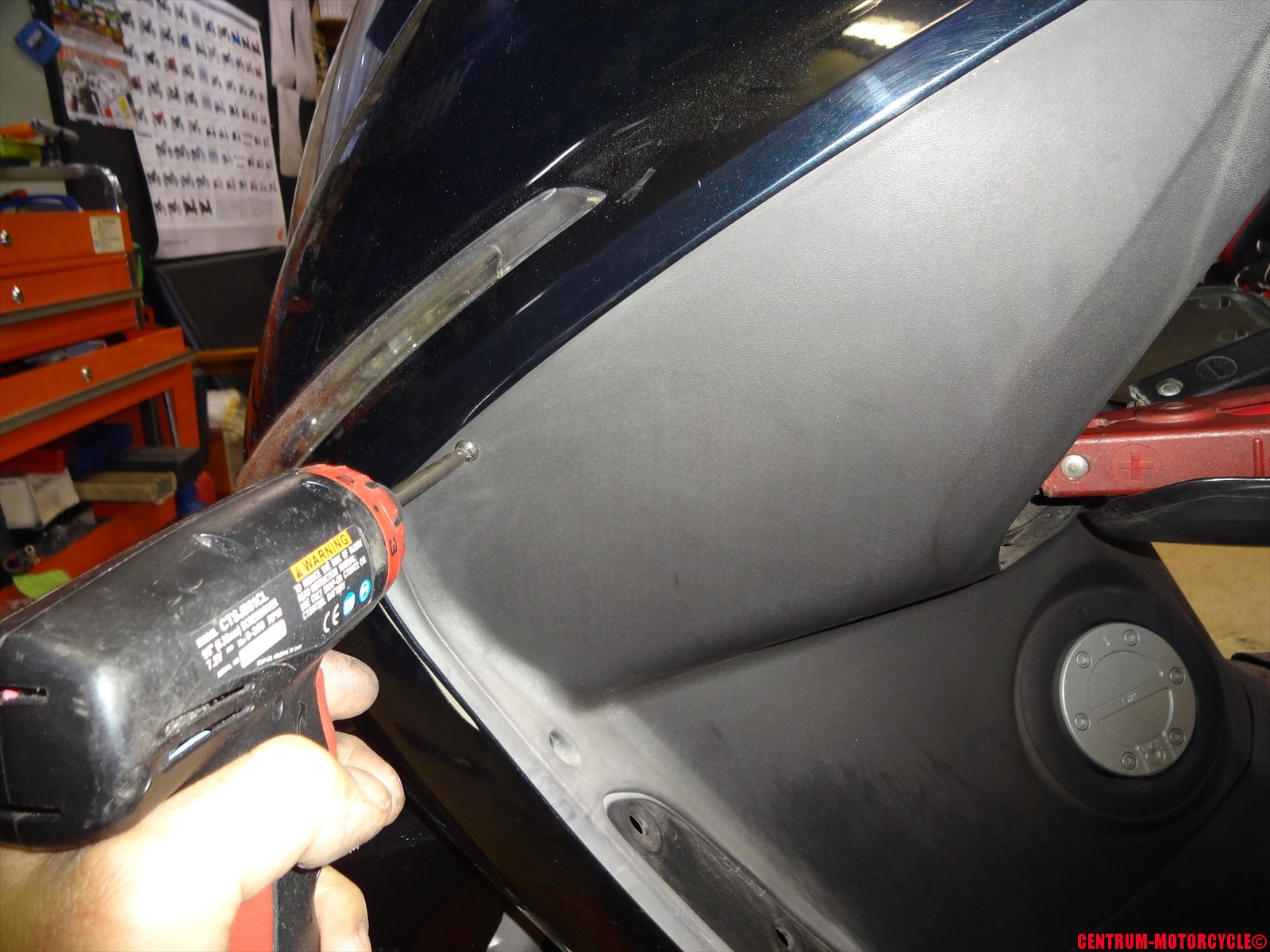

もちろんサイド部分のボルトの固定もお忘れなく。

サイド部分の固定

メーターバイザーを取り付けてっと。

メーターバイザーを取り付ける

スクリーンを取りつけて、カバーをハメてっと。

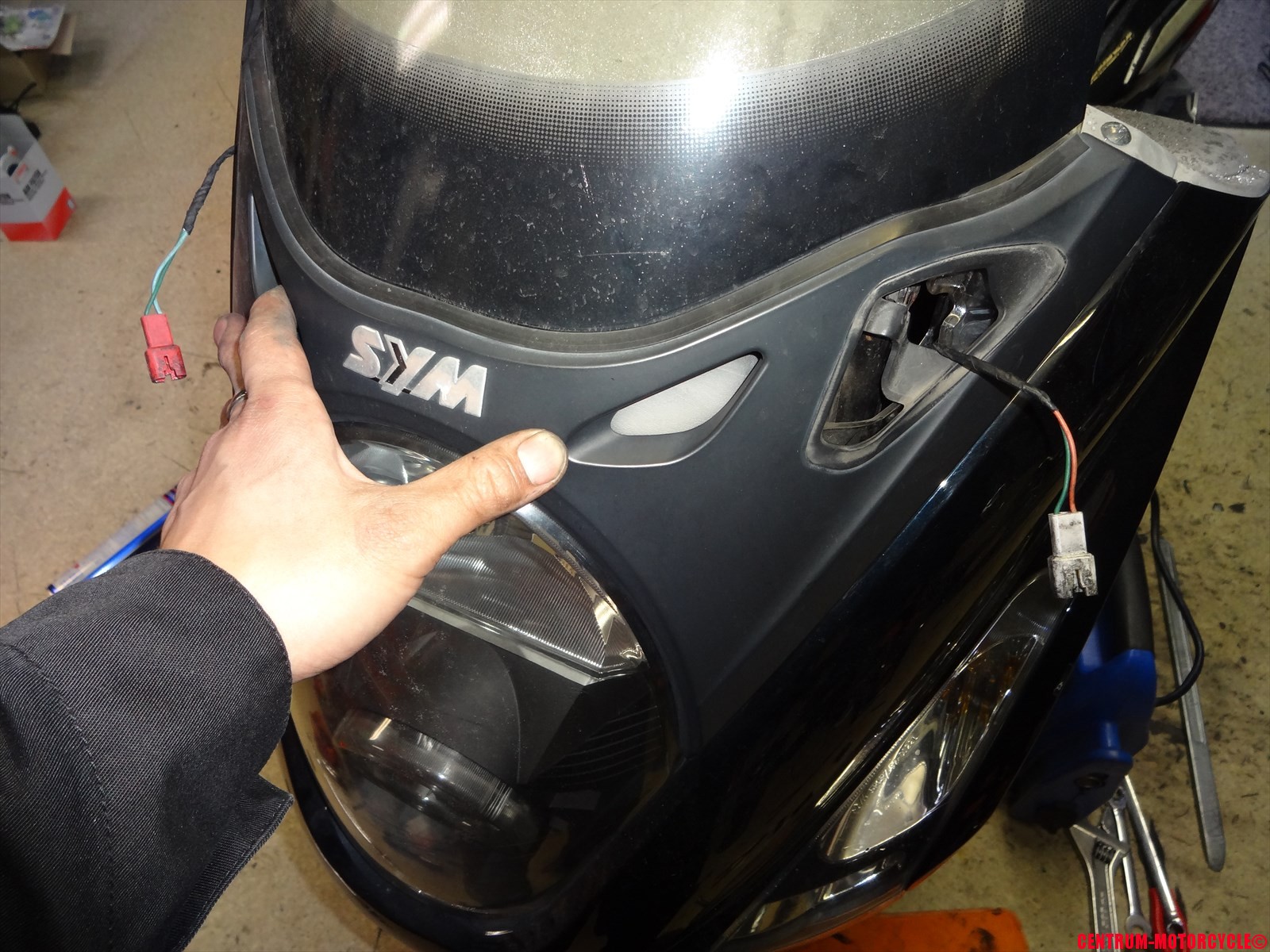

ミラーウインカーの配線を外側に出しておくのを忘れないようにね♪

ミラーウインカー配線を出しておく

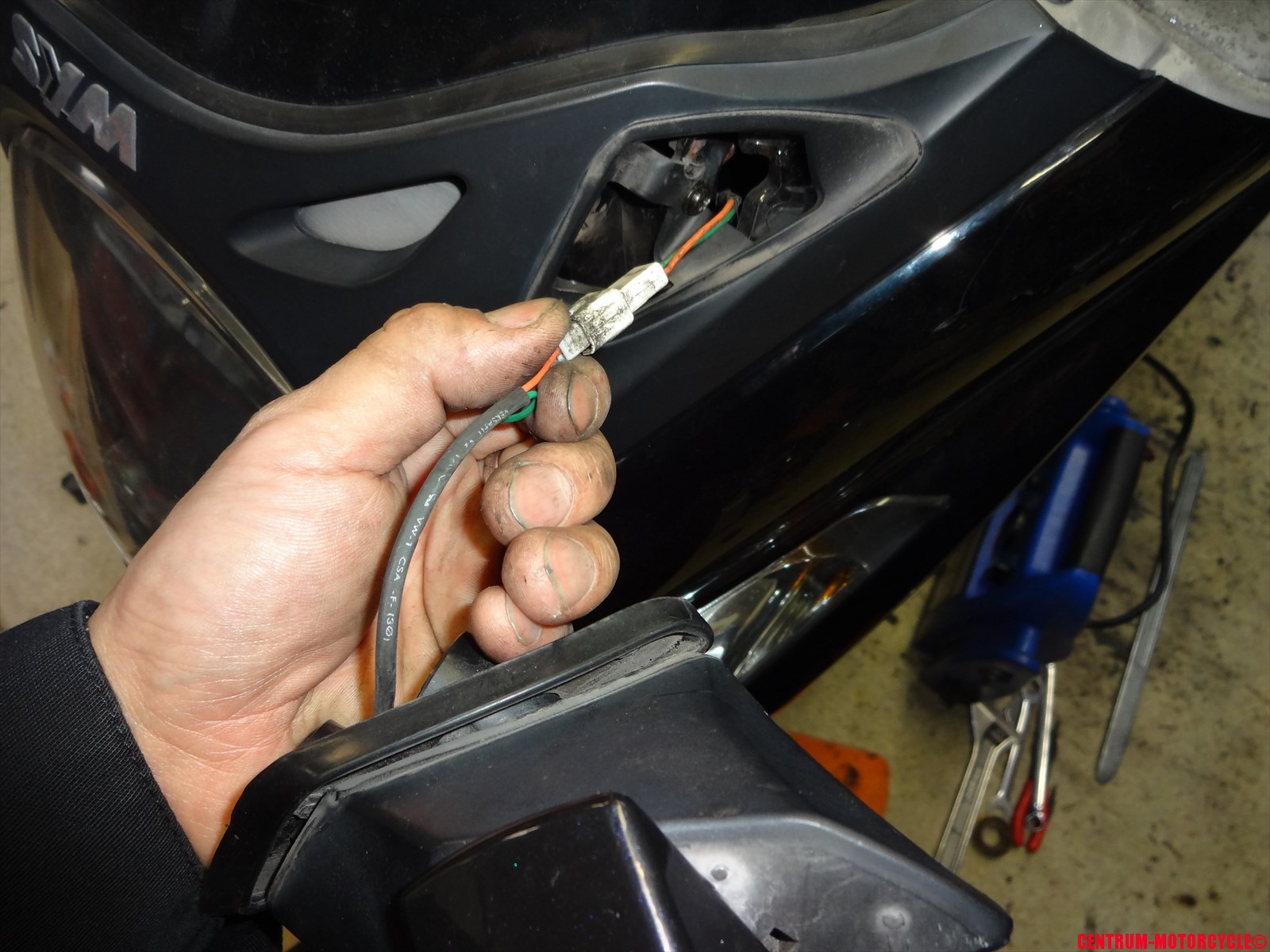

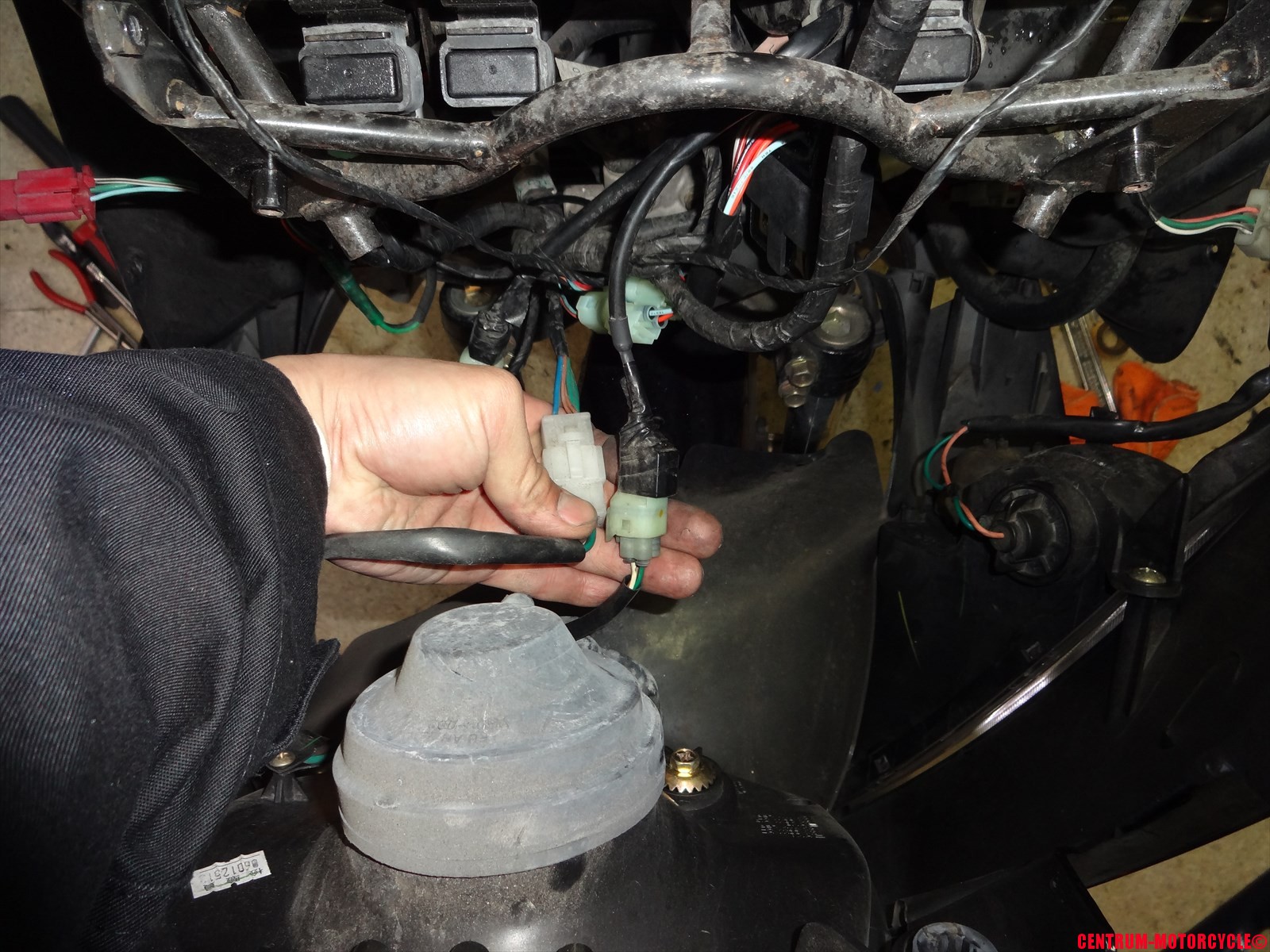

配線カプラを接続してっと。

カプラを接続する

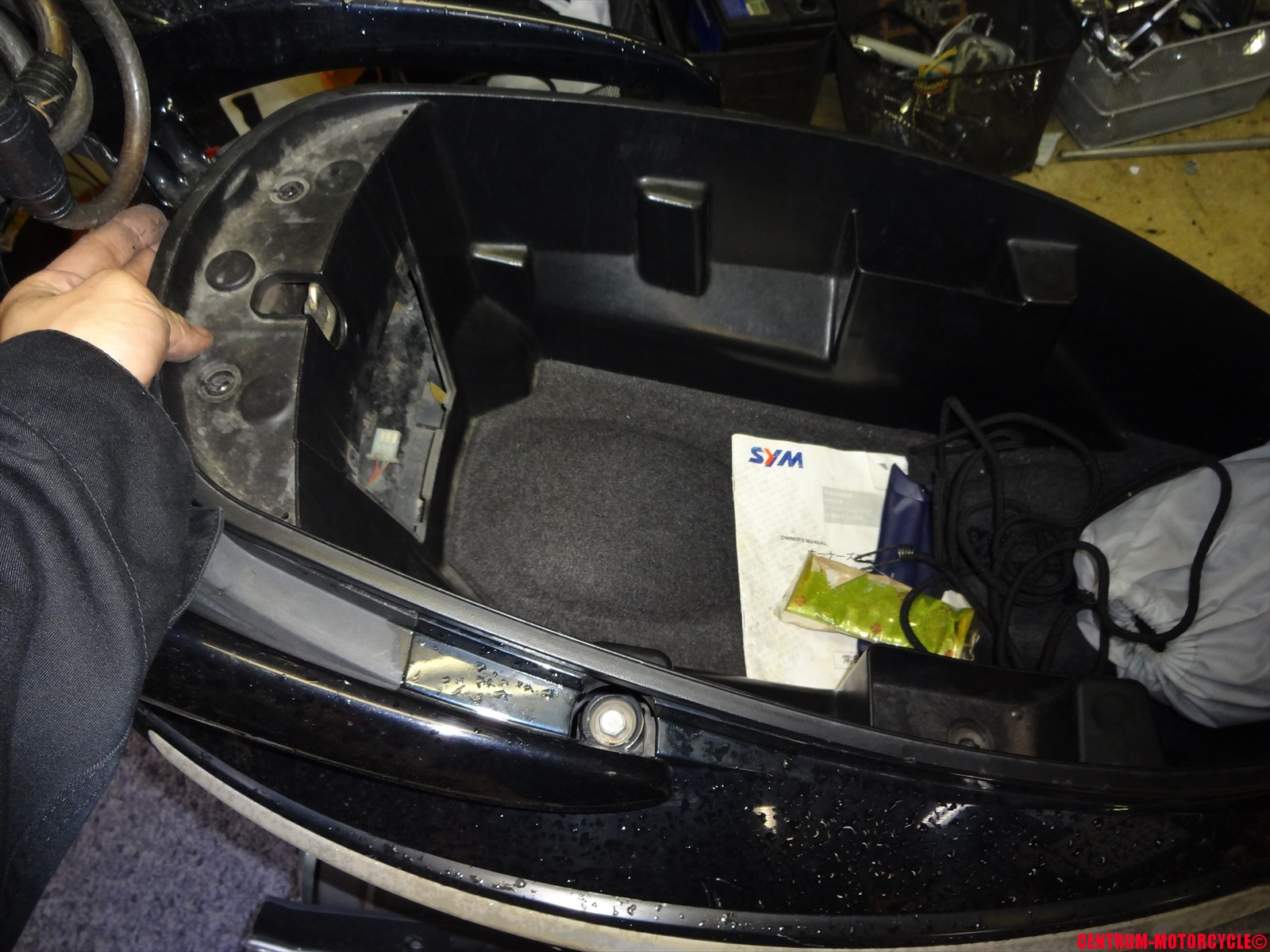

ミラーを元通り取り付けて、念のため分解していた

メットインボックスも元通り取り付けます。

メットインボックスを取り付ける

最後に取り外したボルトが残っていないか確認して、

残っている場合はもう一度分解して固定し忘れ部位が無いか確認する事。

なかった事にするのはやめましょうw

最後にもう一度電装系統にトラブルが無いかどうか確認したら

今回の作業は完了です~♪

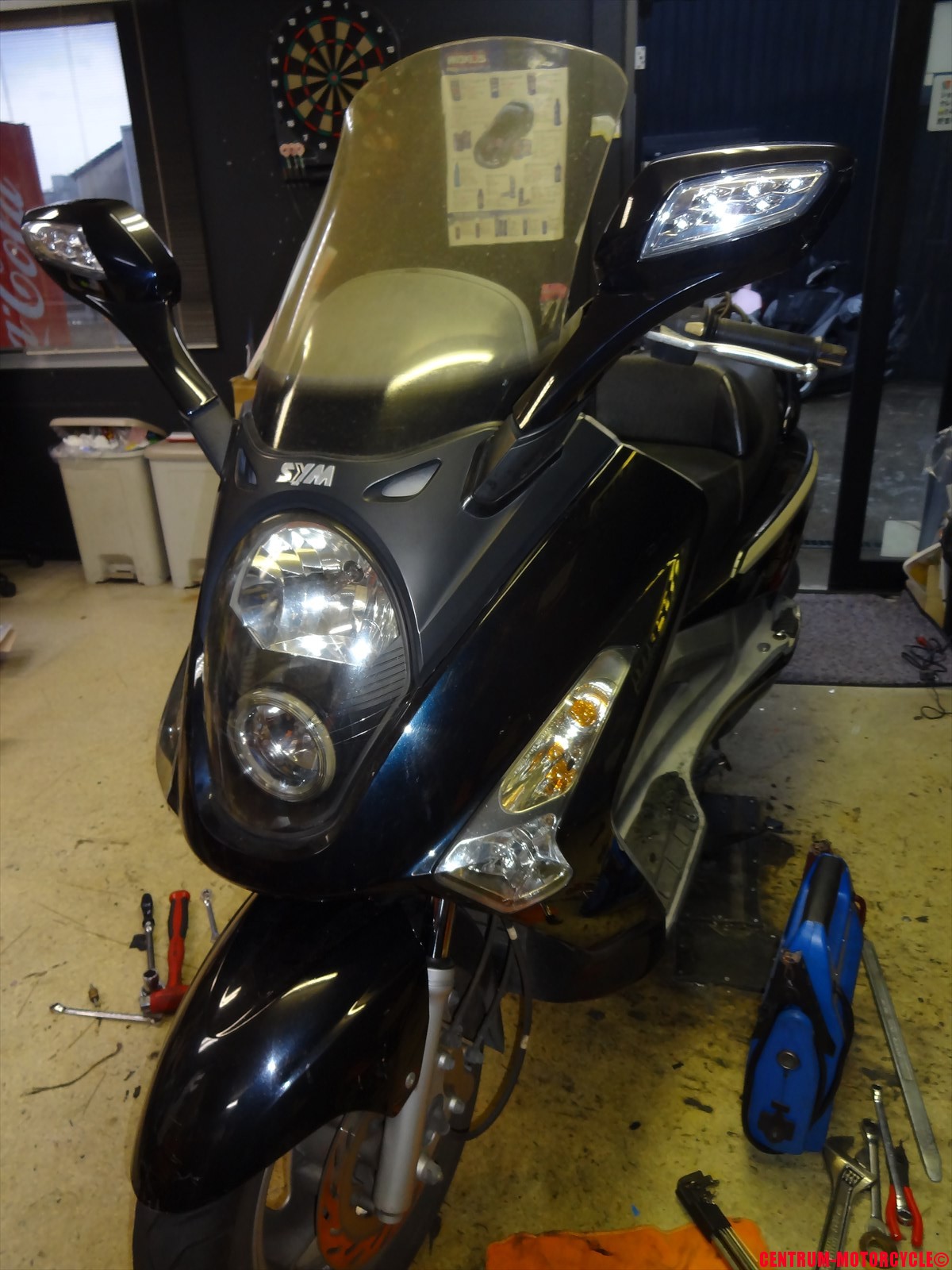

作業完了

電装部品ってのは突然故障してしまう上、放置すると厄介になる場合が多いので

放置せずに電装系統のトラブルの場合は一刻も早くショップに

入庫される事をオススメします。

今回はバッテリーが完全放電する前にお客様が気が付いて

ご入庫されたのでバッテリーにも負担をかけずに済みましたが、

バッテリー完全放電状態となってしまうと、バッテリーの寿命が縮まるばかりか

最悪の場合は交換となります。

転ばぬ先の杖

これ大切です。ええ。
