では本日の本題です。

先日からご紹介している、

CB400SF-VTECのフロントフォークをオーバーホールしてみよう!

ですが、本日は後編の最終回となります。

前回までは確か

洗浄完了

部品の洗浄が完了したところまででしたね。

今日はこの続きをご紹介していきます。

脱脂・洗浄が完了したインナーチューブにまずはシートパイプを入れます。

シートパイプを入れる

インナーチューブ末端部分のブッシングは新しいものに交換しておきましょう。

新しいブッシングを入れる

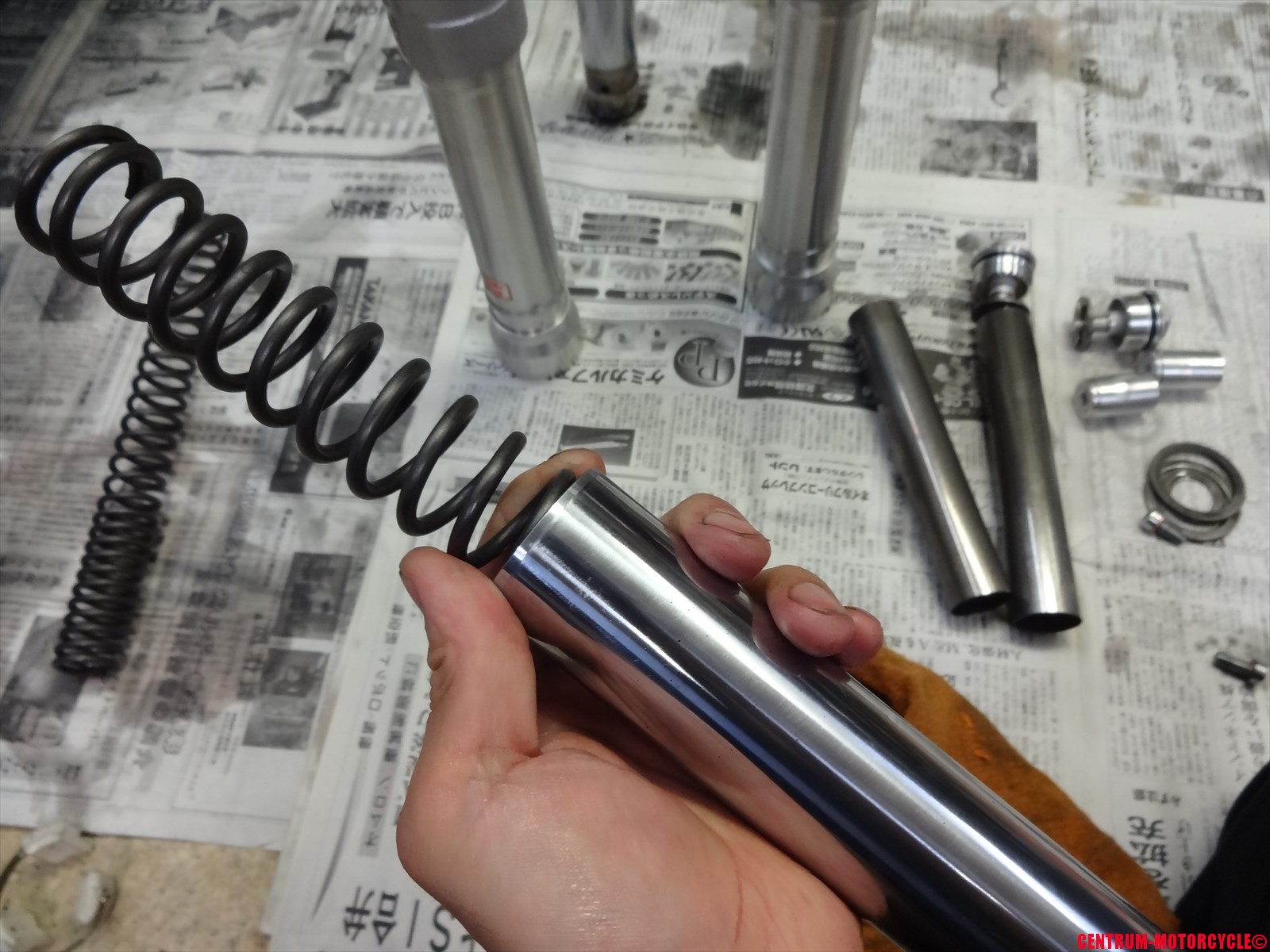

次にスプリングを入れてっと。

スプリングを入れる

次はカラーですね。

カラーを入れる

カラー入れたらインナーチューブを上下逆さまにして

シートパイプを上に向けましょう。

上下逆さまにする

シートパイプ先端にカラーを入れます。

カラーを入れる

アウターチューブを被せてっと。

アウターチューブを入れる

ドレンボルトを入れて固定します。

初めは手でボルトを入れて行くようにしましょう。

ドレンボルトを入れる

最後はもちろんインパクトレンチでしっかりと固定しましょう。

インパクトで固定する

ドレンボルトを固定し終わったら、フォークを元通りの向きに戻して

ブッシング(スライドメタル)、ワッシャの順番でインナーチューブに入れます。

メタルとワッシャを入れる

専用工具を使用してまずはメタルを打ち込みます。

メタルを打ち込む

次はオイルシールを入れて行きますが、

インナーチューブに通す前にシールにはシリコングリスを塗っておきましょう。

※ホンダのシールセットは予めグリスが塗られていますが、追加で塗っておきましょう。

シリコングリスを塗っておく

オイルシールも同様に打ち込んでいきましょう。

オイルシールを打ち込む

オイルシールを打ち込んだあとは、クリップを入れる溝が

しっかりと見えているか確認して、クリップを入れます。

クリップを入れる

最後にダストシールを取り付けてっと。

ダストシールを入れる

ここからはオイルを入れていきます。

CB400SF-VTECの規定オイル量などは以下の通りです。

オイル量:496cc

オイルレベル:130mm

まずは規定量のオイルをメスシリンダーに入れてっと。

オイルを規定量入れる

オイルをフォークに注ぎいれてからストロークさせてエア抜きしましょう。

エア抜きする

一度目のエア抜きしたら、5分ほど放置して気泡が完全に抜いておきます。

放置後は再度ストロークさせてエア抜きと油面(オイルレベル)計測後、

オイル量の微調整を行なっておきましょう。

オイルレベル・オイル量を調整したらカラーを入れてっと。

カラーを入れる

最後にトップキャップを取り付けてっと。

トップキャップを取り付ける

トップキャップを取り付ける際は、インナーチューブを押さえすぎて

空気を抜き過ぎないように注意してください。

フロントフォーク内部には、オイルのほか空気バネも必要なんですな。

最後にフロントフォークを洗浄して作業完了です♪

作業完了

オーバーホール時にアウタチューブの汚れなども

洗浄しておくとGOODです♪

じゃ今日はココまで!

最後に閉店時のTODAYのグリップ表面温度をお知らせです。

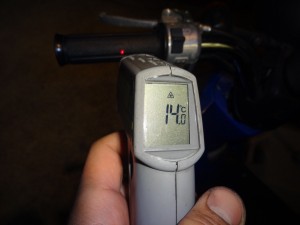

TODAYのグリップ表面温度 閉店時
