では本日の本題に参りましょうか。

まずは車両・・・いや、無いんだった。

今回もフロントフォークのみのお持込での作業です。

これが持ち込まれたフロントフォークです。

フロントフォーク

オイルが漏れ過ぎて既にフロントフォーク内部には残っていないんじゃ

無いかってぐらいボトム部分がびちょびちょです。

インナーチューブ部分を拡大して写真撮ってみましたけど、

あまり漏れているように見えませんな。

漏れ具合

では早速作業開始です。

まずはトップキャップをインパクトレンチで緩めます。

トップキャップを緩める

ある程度緩んだところで手のひらでトップキャップを押さえながら

アウターチューブをまわしてトップキャップとアウターチューブを分離させます。

アウターチューブを回す

アウターチューブを回してトップキャップと分離させると

こんな風にインナースプリングなどが見えます。

キャップを分離させた

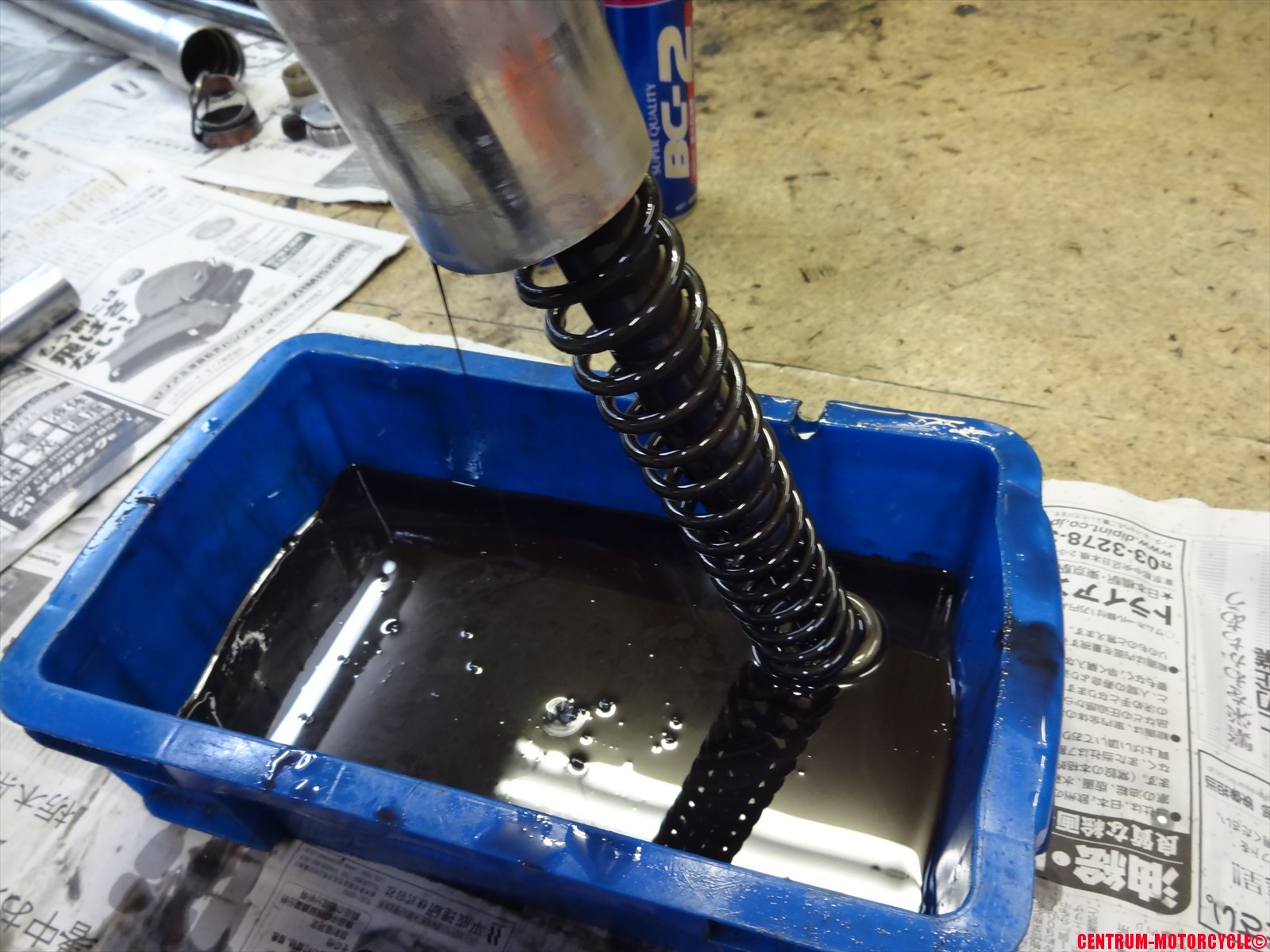

その状態でフロントフォークをひっくり返して、

内部に残っているオイルを抜き取ります。

オイルを抜き取る

何度かストロークさせてオイルをある程度抜いておきます。

その後、アウターチューブからダストシールを取り外します。

ダストシールを取り外す

次は内部のクリップを取り外してっと。

クリップを取り外す

これで後でオイルシールを抜き取る準備完了です。

次はドレンボルトを取り外します。

ドレンボルトはオフロード走行などしていると

泥が詰まっていたりしているので、ホジホジして綺麗にしてから緩めましょう。

ドレンボルト

んでこれが取り外したドレンボルトですね。

取り外したドレンボルト

ドレンボルトを取り外したらフォークを元通り戻して、

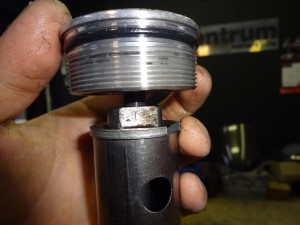

トップキャップをインナースプリングから取り外しましょう。

トップキャップはインナースプリング側のナットと共締めされています。

ナットはカラーを少し押し下げた所に有りますので、カラーを少し手で

押し下げないと、スパナを入れることが出来ません。

こんな感じですね。

スパナが入らない

フォークを支えつつカラーを押し下げてスパナを入れます。

スパナを入れる

スパナが入ったらナットを押さえつつ、

トップキャップをインパクトレンチで緩めます。

トップキャップを取り外す

少し緩んだら、あとは手で回して外れますので楽勝ですね♪

くるくるくるくる~っとね。

手で回して取り外す

トップキャップを取り外した

トップキャップが外れたら次の段階に進みます。

ナットの下でカラーを押さえ込んでいるCリングを取り外しましょう。

もちろんこのCリングにはスプリングの張力が掛かっているので、

指で引っ張ったぐらいでは外れません。

ダンパーにもオイルが既に入っていない為、カラーを押し下げると

ダンパーも揃って下に落ち込んでいくので、ますますCリングが外れません。

2人でやるなら簡単なんですけどね。

まぁ慣れれば1人でもなんてことありませんが。

頭を使ってうまく取り外してください。

コツっていうかやり方はね、ダンパーを右手の親指と人差し指で支えつつ、

左手で一時的にカラーを押し下げて、その押し下げたカラーを右手の手のひらで

押さえつけて、スプリングの張力がCリングに掛かっていない隙を見て、

自由になっている左手でCリングをすばやく抜き取るって感じです。

字だとわっかりにくいっすなw

まぁこんな感じで外れるわけですよ。

Cリングを取り外した

Cリングを取り外したあとは、ナット部分をカラーに

引っ掛けておくと落ち込まないですよーっと。

んでからオイルまみれのカラーを抜き取ってっと。

カラーを抜き取った

インナースプリングおよびダンパーをフォークをひっくり返して

丸ごとゴッソリフォークから抜き取ります。

ダンパーを抜き取る

ソロリソロリとフォークを持ち上げて抜きつつ、

オイルまみれのダンパーも支えながら抜き取ります。

ダンパーなどを手を滑らせてひっくり返したら、そこらじゅうオイルまみれになって

大変悲しい事になりますのでご注意を。

んで無事に抜き取ったダンパーがこちら。

抜き取ったダンパー

上下ひっくり返してっと。

ダンパを抜き取った

ダンパー部分に入っているスプリングシート(プラスティックの部品ね)とスプリングを

取り外しておきます。

スプリングシートには上下方向があるので取り付け時に間違えないように。

スプリングシートを取り外す

ダンパーを抜き取ったら、あとは正立フォークと同様に

インナーチューブとアウターチューブをコツンコツンして

分離させましょう。

コツンコツンさせた結果

アウターチューブとインナーチューブを分離した

分離と同時にオイルシール、メタルなども全て一式外れてきます。

インナーチューブ先端部のメタルから順番に取り外していきます。

先端部のメタルを取り外す

あとはインナーチューブに入っているものを順番に取り外しましょう。

これが取り外した順番ですね。

左側がアクスルシャフト側です。

オイルシールなどを取り外した

はい、これでフロントフォークの分解作業完了ですね。

これが分解し終えた部品類です。

分解完了

ダンパなどを洗浄する前に、ダンパ内部に残っている

オイルを最後にもう一度抜いておきましょう。

こんな風にダンパを指で持ってストロークさせて抜き取ります。

ダンパをストロークさせる1 ダンパをストロークさせる2 ダンパをストロークさせる3

これを数回すると、ダンパ内部に残っているオイルも

ほとんど排出させる事が出来ます。

洗浄する灯油を極度に汚れさせない為の工夫でも有ります。

事前に抜き取れるものはしっかりと抜き取っておきましょう。

さぁ次回は部品を洗浄して、組み立てていく部分をご紹介しますね♪
